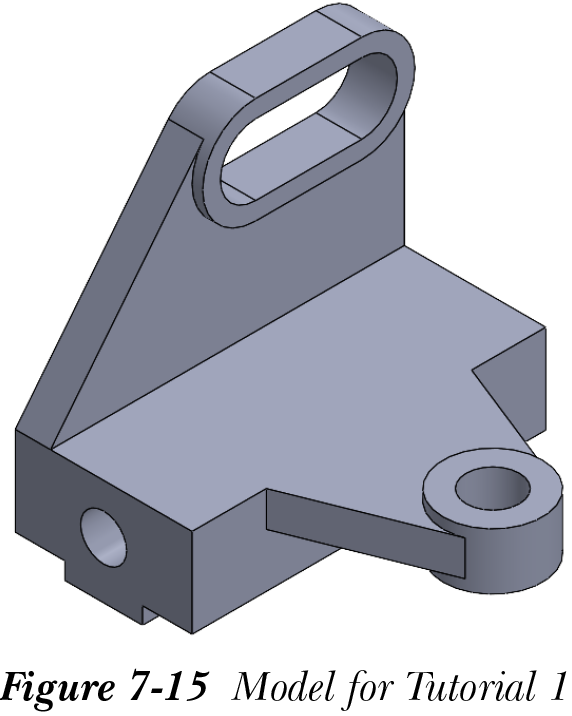

在本教程中，您将从之前下载的文件夹中打开 c07_tut01 文件。接下来，从 SOLIDWORKS 材料库中将 普通碳钢（Plain Carbon Steel） 指定给模型。图 7-15 显示了本教程的模型。接下来，启动线性静态算例，并从 SOLIDWORKS 材料库中将材料指定给模型。

（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 激活 SOLIDWORKS Simulation 环境。

b. 打开模型。

c. 启动静态算例。

d. 创建自定义材料 Steel。

e. 将材料应用到模型。

f. 保存模型。

将 SOLIDWORKS Simulation 添加到 SOLIDWORKS 并启动新的零件文件

现在，您需要将 SOLIDWORKS Simulation 添加到 SOLIDWORKS 以执行分析。

1. 启动 SOLIDWORKS，然后从 SOLIDWORKS 菜单中选择 工具（Tools）> 插件（Add-Ins）；将显示 插件（Add-Ins） 窗口。接下来，选中 SOLIDWORKS Simulation 左侧和右侧的两个复选框，然后选择 确定（OK） 按钮。
2. 使用 新建 SOLIDWORKS 文档（New SOLIDWORKS Document） 对话框启动新的零件文档。请注意，Simulation 菜单已添加到 SOLIDWORKS 菜单中，Simulation 选项卡已添加到 CommandManager 中。

打开模型

启动 SOLIDWORKS Simulation 并打开模型（c07_tut01）。

1. 启动 SOLIDWORKS，然后从菜单栏中选择 打开（Open） 按钮；将显示 打开（Open） 对话框。
2. 浏览到下载模型的文件夹，然后选择该模型。
3. 在 打开（Open） 对话框中选择 打开（Open） 按钮；模型将在 SOLIDWORKS 零件模式下打开。

启动线性静态算例

在本节中，您将启动线性静态算例。

1. 在 CommandManager 选项卡中选择 Simulation 选项卡。
2. 从 Simulation CommandManager 中的 新建算例（New Study） 弹出菜单中选择 新建算例（New Study） 工具；将显示 算例（Study） PropertyManager。
3. 从 一般仿真（General Simulation） 卷展栏中选择 静态（Static） 按钮，并在 名称（Name） 卷展栏的 算例名称（Study name） 编辑框中将其命名为 Linear Static。
4. 从 算例（Study） PropertyManager 中选择 确定（OK） 按钮；静态算例已启动，并显示仿真树。

应用材料

在本节中，您将从 SOLIDWORKS 材料库中将材料应用到模型。

1. 在 Simulation 管理器树中右键单击零件节点（c07_tut01），然后从快捷菜单中选择 应用/编辑材料（Apply/Edit Material） 选项；将显示 材料（Material） 对话框。
2. 如果 SOLIDWORKS 材料（SOLIDWORKS Materials） 节点默认未展开，则展开它；SOLIDWORKS 材料（SOLIDWORKS Materials） 节点下将显示带有材料名称的不同节点。
3. 展开 钢（Steel） 子节点；钢（Steel） 子节点下将显示钢材料列表。
4. 从钢材料列表中选择 普通碳钢（Plain Carbon Steel）。
5. 在 材料（Material） 对话框中选择 应用（Apply） 按钮；材料将应用到模型。
6. 通过选择 材料（Material） 对话框中的 关闭（Close） 按钮关闭 材料（Material） 对话框。
7. 选择 保存（Save） 按钮；模型已保存。
