生成钣金零部件展开图的工程视图

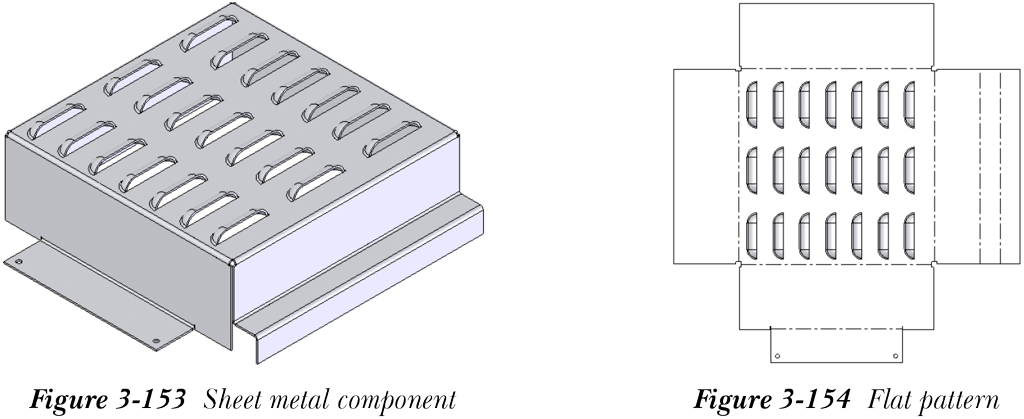

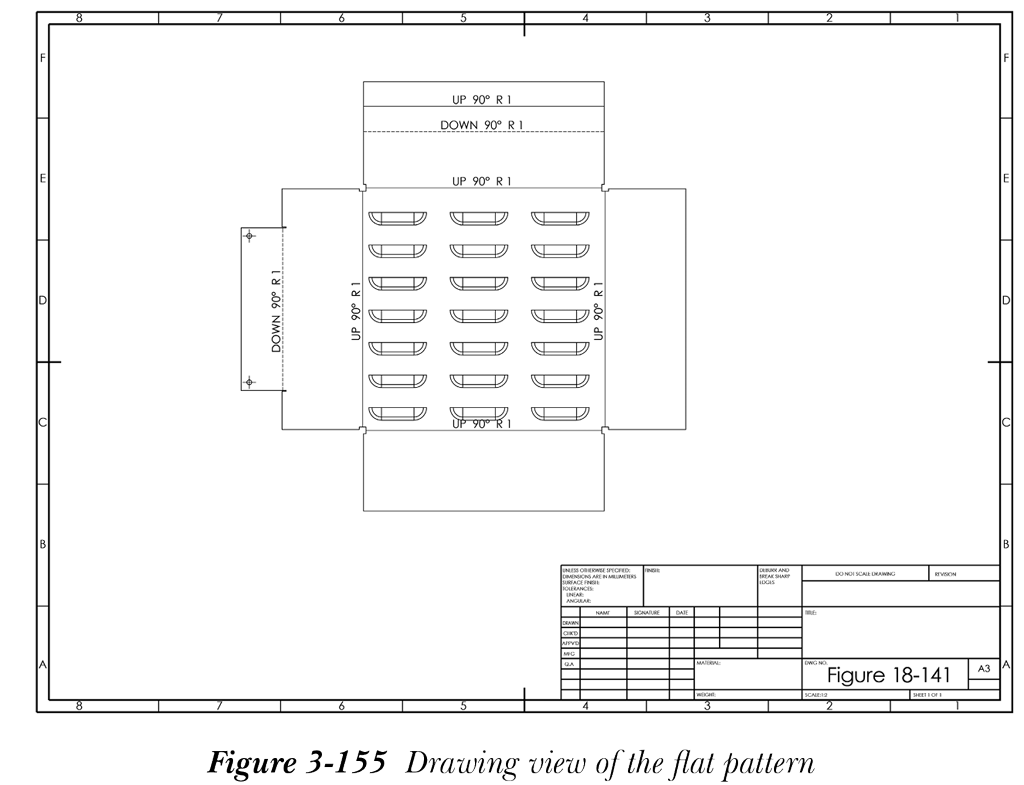

创建钣金零部件后，下一步是生成钣金零部件展开图的工程视图。从菜单栏的 新建（New） 飞出菜单中选择 从零件/装配体制作工程图（Make Drawing from Part/Assembly） 按钮。要生成展开图的工程视图，请在 模型视图（Model View） PropertyManager 中 方向（Orientation） 卷展栏的 更多视图（More views） 区域中选择 展开图（Flat Pattern） 复选框，并将工程视图放置在图纸上。图 3-153 显示了钣金零部件，图 3-154 显示了生成的展开图视图。图 3-155 显示了钣金零部件展开图的工程视图。
在 SOLIDWORKS 中，可以在创建展开图的工程视图后显示展开图的边界框。为此，请右键单击视图并选择 属性（Properties） 选项；将显示 工程视图属性（Drawing View Properties） 对话框。从 视图属性（View properties） 选项卡中选择 显示边界框（Display bounding box） 复选框，然后选择 确定 按钮。
