插入成形工具
在 SOLIDWORKS 中，可以在钣金零部件中插入不同类型的成形工具，例如压凸、拉伸法兰、冲裁、百叶窗等。为此，请从图形区右侧的任务窗格中选择 设计库（Design Library） 选项卡；将显示 设计库（Design Library） 任务窗格。接下来，展开任务窗格中的 设计库（Design Library） 节点。如果此节点在任务窗格中不可用，则需要自定义添加它。要在任务窗格中添加 设计库（Design Library） 节点，请调用 系统选项（System Options） 对话框，然后从对话框左侧选择 文件位置（File Locations） 选项。接下来，从 显示下项的文件夹（Show folders for） 下拉列表中选择 设计库（Design Library） 选项，然后通过选择 添加（Add） 按钮指定设计库路径 C:ProgramDataSOLIDWORKSSOLIDWORKS 2024design library。接下来，通过选择 确定 按钮退出对话框。设计库（Design Library） 节点将显示在 设计库（Design Library） 任务窗格中。
展开 设计库（Design Library） 节点后，不同类别的工具将显示为子节点。选择 forming tools 子节点并右键单击。接下来，从显示的快捷菜单中选择 成形工具文件夹（Forming Tools Folder）（如果默认未选择）。执行此操作后，将显示 SOLIDWORKS 消息框。接下来，从消息框中选择 是 按钮。所选文件夹及其子文件夹中的工具将用作成形工具。接下来，展开 forming tools 子节点并从中选择所需的成形工具文件夹；所选文件夹中可用的成形工具将显示在任务窗格的底部。

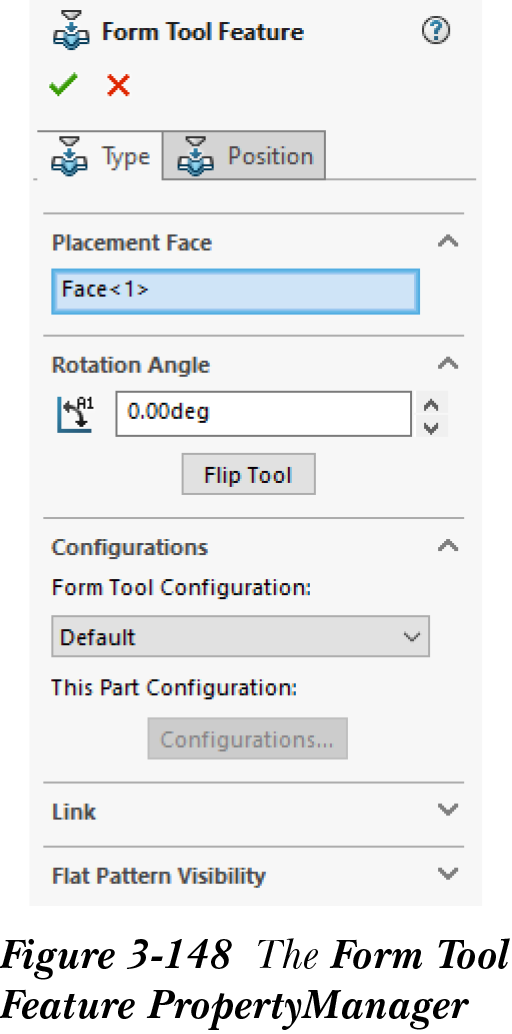

接下来，从 设计库（Design Library） 任务窗格底部选择并拖动所需的成形工具，将其放置在钣金零部件的所需面上；将显示 成形工具特征（Form Tool Feature） PropertyManager，如图 3-148 所示。此外，成形工具的预览将显示在绘图区中。也可以通过选择 PropertyManager 中的 翻转工具（Flip Tool） 按钮来翻转成形工具的方向。此 PropertyManager 中的 替换工具（Replace Tool） 按钮用于将插入的成形工具替换为其他工具。此按钮仅在零部件中插入第一个成形工具后才会激活。

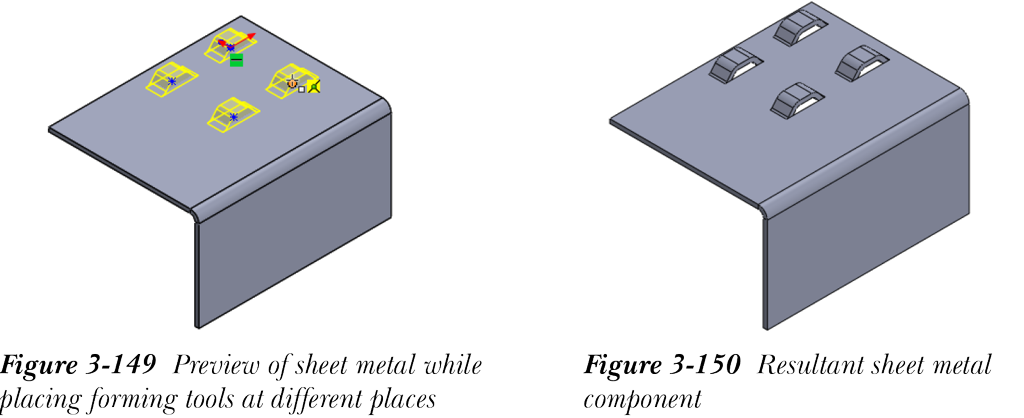

要定位插入的成形工具，可以对其应用尺寸。为此，请从 PropertyManager 中选择 位置（Position） 选项卡；PropertyManager 将变为 位置（Position） PropertyManager。图 3-149 显示了放置在钣金零部件表面上的成形工具的预览，图 3-150 显示了生成的钣金零部件。
PropertyManager 中 链接（Link） 卷展栏的 链接到成形工具（Link to form tool） 复选框被选中，以在应用的成形工具和父成形工具之间应用链接。在这种情况下，如果对父成形工具进行任何修改，同样的修改将反映在应用的成形工具中。
注
在 SOLIDWORKS 中，可以通过双击 设计库（Design Library） 任务窗格中所需的成形工具来编辑设计库中可用的成形工具。成形工具将在新的图形窗口中打开，您可以根据需要对其进行修改。编辑成形工具后，需要保存它。
