向块应用运动
在 SOLIDWORKS 中，您可以通过向使用块创建的机构应用运动来使其动画化。为此，您需要单独创建机构的所有实体，然后将它们保存为单独的块。接下来，通过从 新建 SOLIDWORKS 文档（New SOLIDWORKS Document） 对话框中选择 装配体（Assembly） 按钮来启动新的 SOLIDWORKS 装配体文档；将启动新的装配体会话，并且将调用 开始装配体（Begin Assembly） PropertyManager 以及 打开（Open） 对话框。关闭 打开（Open） 对话框，然后从 开始装配体（Begin Assembly） PropertyManager 中选择 创建布局（Create Layout） 按钮；将调用布局环境。通过从块工具栏中选择 插入块（Insert Block） 按钮，将所有制块逐个插入到绘图区中，并在机构的块之间应用所需的关系。应用所需关系后，从 布局（Layout） CommandManager 中选择 布局（Layout） 按钮以退出。要添加马达，请选择绘图区左下角可用的 运动算例 1（Motion Study 1） 选项卡。接下来，如果 展开 MotionManager（Expand MotionManager） 卷展栏未展开，请通过单击绘图区右下角的箭头来展开它。在此 MotionManager 中，算例类型（Type of Study） 下拉列表中默认选择 动画（Animation） 选项。从 MotionManager 工具栏中选择 马达（Motor） 按钮；将显示 马达（Motor） PropertyManager。从 马达类型（Motor Type） 卷展栏中选择所需的马达，然后在 零部件/方向（Component/Direction） 卷展栏的 马达位置（Motor Location） 选择框中指定马达的位置。指定所有必需参数后，从 马达（Motor） PropertyManager 中选择 确定（OK） 按钮以退出。要计算运动，请从 MotionManager 工具栏中选择 计算（Calculate） 按钮。现在，您可以通过从 MotionManager 工具栏中选择 播放（Play） 按钮来查看机构的运动。

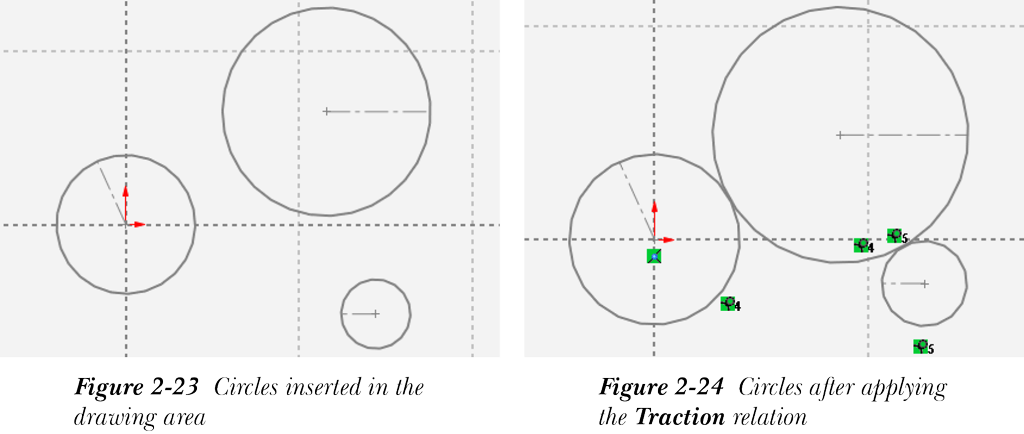

要了解向块应用运动的过程，请考虑带轮的示例。在此示例中，为了在直径为 10、20 和 30 的三个带轮之间创建主动从动机构并使其动画化，您需要在单独的草图环境中分别绘制直径为 10、20 和 30 的三个圆，并将它们保存为块文件。确保在圆内绘制中心线以清晰地查看运动。接下来，通过从 开始装配体（Begin Assembly） PropertyManager 中选择 创建布局（Create Layout） 按钮来打开布局环境。现在，通过从块工具栏中选择 插入块（Insert Block） 按钮，将保存为块的圆逐个插入到绘图区中，如图 2-23 所示。接下来，按住 CTRL 键从绘图区中选择较大和中等尺寸的圆；将显示 属性（Properties） PropertyManager。从 PropertyManager 的 添加关系（Add Relations） 卷展栏中选择 牵引（Traction） 按钮以应用 牵引（Traction） 关系。同样，从绘图区中选择较大和较小的圆，并在它们上应用 牵引（Traction） 关系。图 2-24 显示了在圆上应用 牵引（Traction） 关系后的情况。最后，从 布局（Layout） CommandManager 中选择 布局（Layout） 按钮以退出。
现在，要使这些圆动画化，请选择 运动算例 1（Motion Study 1） 选项卡，将显示 MotionManager。在 MotionManager 中，算例类型（Type of Study） 下拉列表中默认选择 动画（Animation） 选项。从 MotionManager 工具栏中选择 马达（Motor） 按钮；将显示 马达（Motor） PropertyManager。默认情况下，PropertyManager 的 马达类型（Motor Type） 卷展栏中选择了 旋转马达（Rotary Motor） 按钮。现在，您需要选择马达的方向和位置。从绘图区中选择任意一个圆以指定马达的位置和方向。从 PropertyManager 中选择 确定（OK） 按钮以退出。要计算运动，请从 MotionManager 工具栏中选择 计算（Calculate） 按钮。接下来，选择 播放（Play） 按钮以查看应用 牵引（Traction） 关系后三个圆之间的运动。
注
您还可以在布局环境中创建机构的草图并将其转换为单独的块。
