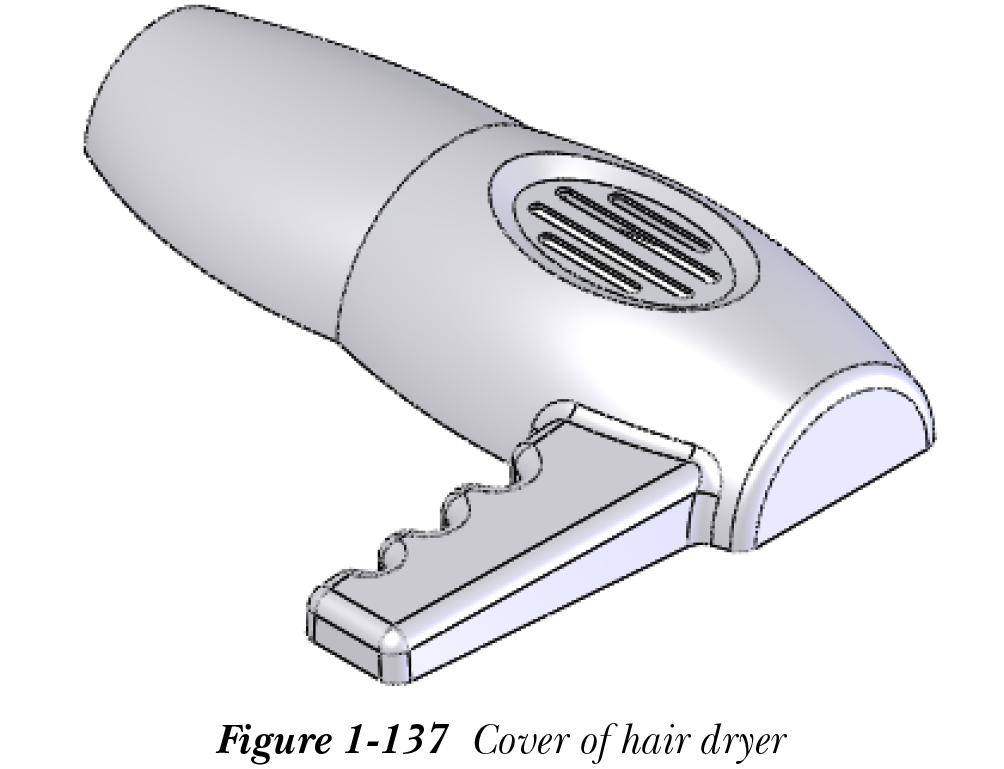

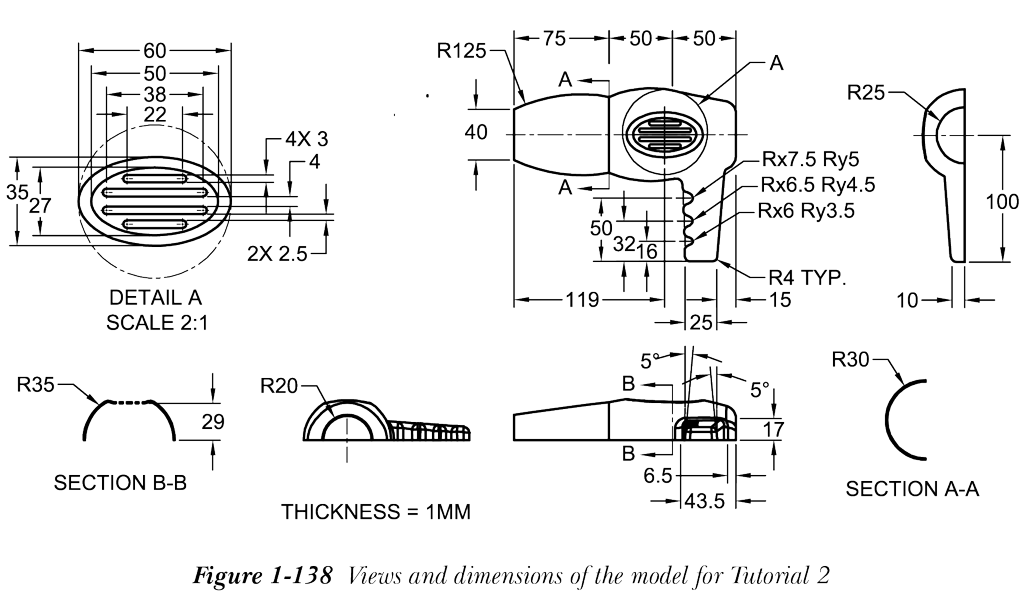

在本教程中，将创建图 1-137 所示的吹风机外壳。首先，将使用曲面创建模型，然后将其加厚。模型的视图和尺寸如图 1-138 所示。（预计时间：1.5 小时）

完成本教程需要以下步骤：

a. 首先，创建基础曲面。基础曲面通过沿引导线放样开放截面来创建。

b. 创建平面曲面以封闭基础曲面的右侧面。

c. 通过在两个开放截面之间创建放样曲面，创建吹风机外壳手柄的基本结构。

d. 修剪用于创建手柄的放样曲面的不需要部分。

e. 创建平面曲面以封闭手柄的前面。

f. 拉伸椭圆草图以创建手柄的握持部分，然后修剪不需要的曲面。

g. 在吹风机顶面上创建一个凹陷。

h. 修剪曲面以创建通风口。

i. 将所有曲面缝合在一起，并为模型添加圆角。

j. 加厚曲面。

创建基础曲面

要创建吹风机外壳，首先需要创建模型的基础曲面。基础曲面将通过沿引导线放样半圆形截面来创建。这些截面将在不同的基准面上创建。因此，首先需要在距“右视基准面”偏距处创建三个基准面。

1. 使用“新建 SOLIDWORKS 文档”对话框启动 SOLIDWORKS 零件文档。

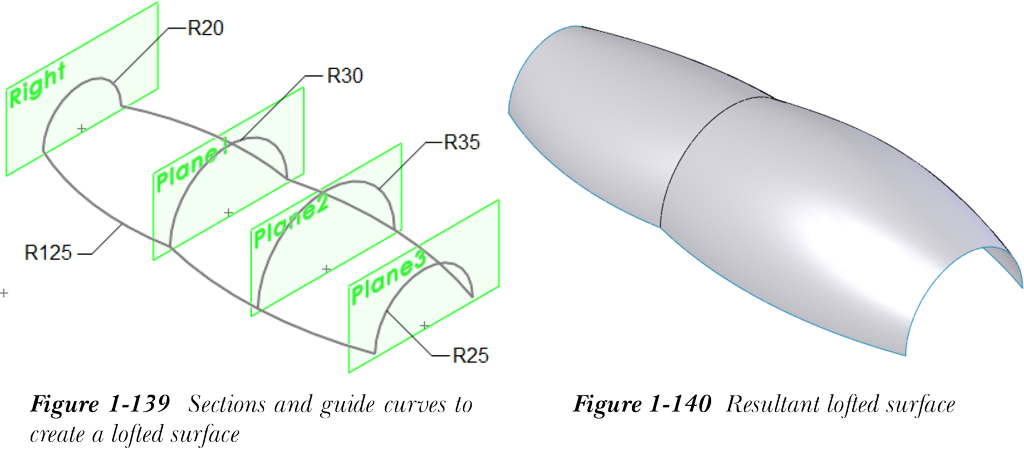

2. 在距“右视基准面”偏距处创建三个基准面，如图 1-139 所示。有关基准面的偏距距离，请参见图 1-138。
3. 创建截面和引导线以创建放样曲面，如图 1-139 所示。有关尺寸，请参见图 1-138。
4. 调用“放样曲面”工具并创建放样曲面，如图 1-140 所示。
5. 通过选择“基准面 3”作为草图基准面来调用草图环境。

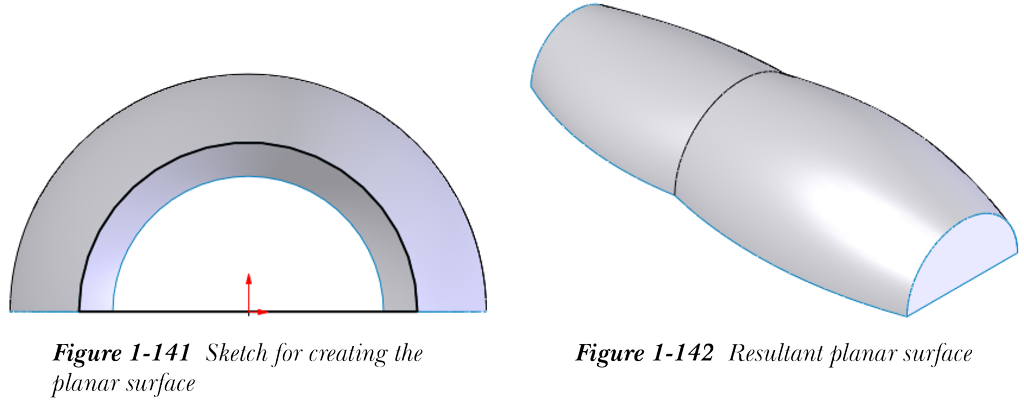

6. 创建闭合草图以创建平面曲面，如图 1-141 所示。
7. 调用“平面曲面”属性管理器，然后从绘图区中选择闭合草图。接下来，从“平面曲面”属性管理器中选择“确定”按钮；将创建平面曲面，如图 1-142 所示。

创建手柄的基础曲面

接下来，需要创建手柄的基础曲面。手柄的基础曲面将通过放样两个开放截面来创建。放样曲面的第一个截面将在距“前视基准面”偏距处的基准面上创建，第二个截面将在“前视基准面”上创建。因此，首先需要在距“前视基准面”偏距处创建一个基准面。

1. 在距“前视基准面”偏距 100 mm 处创建一个基准面。
2. 使用新建的基准面作为草图基准面调用草图环境。

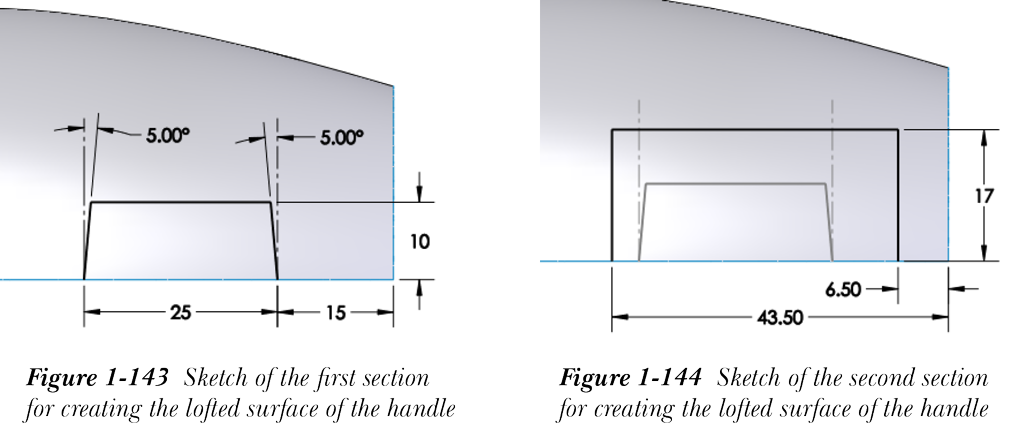

3. 创建开放草图，如图 1-143 所示，然后退出草图环境。
4. 接下来，使用“前视基准面”作为草图基准面调用草图环境。
5. 创建开放草图，如图 1-144 所示，然后退出草图环境。

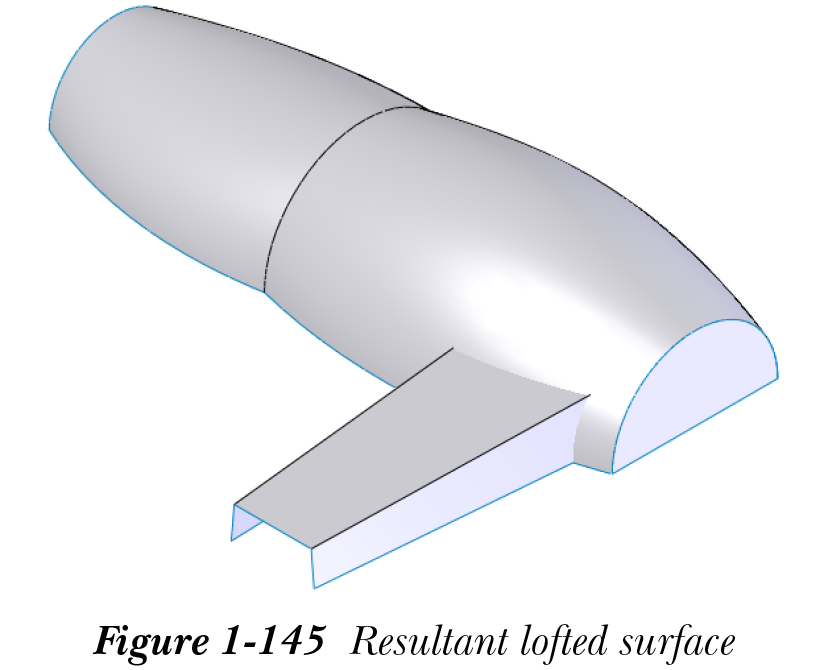

6. 使用“放样曲面”工具创建放样曲面，如图 1-145 所示。

修剪手柄放样曲面的不需要部分

创建手柄的放样曲面后，如果旋转模型，会观察到需要修剪放样曲面的一部分。接下来将讨论修剪放样曲面不需要部分的方法。

1. 调用“修剪曲面”属性管理器，然后从“修剪类型”卷展栏中选择“相互”单选按钮。

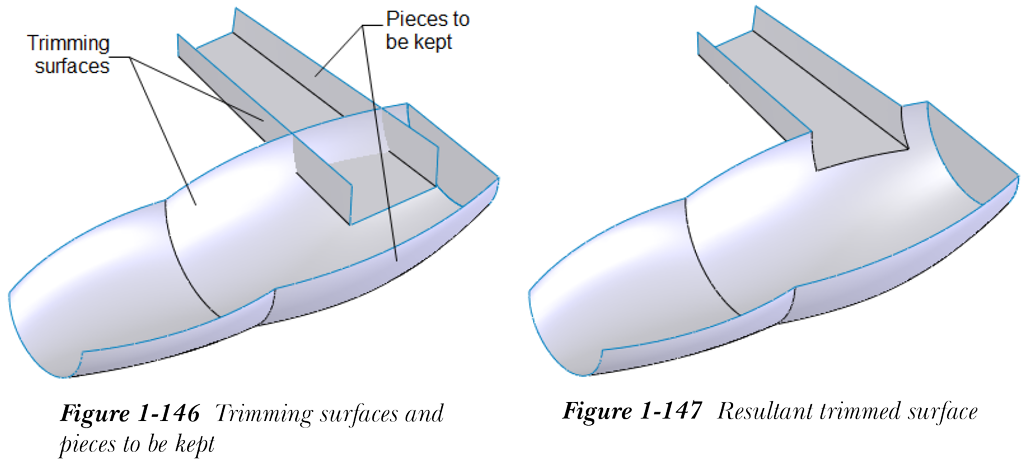

2. 选择修剪曲面和要保留的部分，如图 1-146 所示。接下来，从“修剪曲面”属性管理器中选择“确定”按钮。图 1-147 显示了生成的修剪曲面。

创建平面曲面

接下来，需要创建平面曲面以封闭手柄的前面。

1. 选择在距“前视基准面”偏距处创建的基准面并调用草图环境。
2. 创建闭合草图以创建平面曲面，然后退出草图环境。
3. 从“曲面”CommandManager 中选择“平面曲面”按钮；将显示“平面曲面”属性管理器。接下来，从绘图区中选择闭合草图；所选草图的名称将显示在“平面曲面”属性管理器的“边界实体”选择框中。同时，绘图区中将显示平面曲面的预览。接下来，从属性管理器中选择“确定”按钮。

创建平面曲面后的模型如图 1-148 所示。

在手柄上创建握持部分

接下来，需要在吹风机手柄上创建握持部分。握持部分将通过拉伸椭圆曲面，然后修剪曲面的不需要部分来创建。

1. 使用“上视基准面”作为草图基准面调用草图环境。

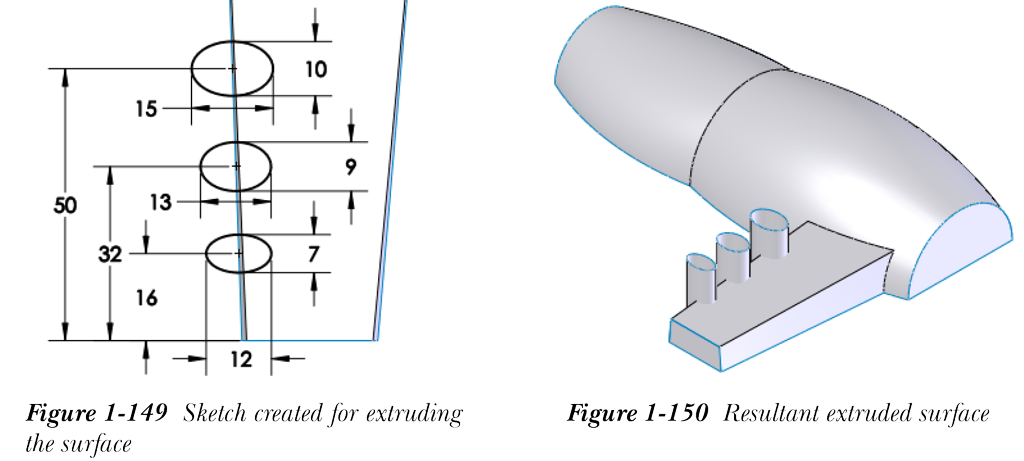

2. 创建用于拉伸曲面的草图，如图 1-149 所示。
3. 调用“曲面-拉伸”属性管理器，并将草图拉伸至 25 mm 的深度。拉伸曲面如图 1-150 所示。

接下来，需要修剪手柄和拉伸曲面的不需要部分，以获得所需的握持部分形状。

4. 调用“修剪曲面”属性管理器，然后从“修剪类型”卷展栏中选择“相互”单选按钮。

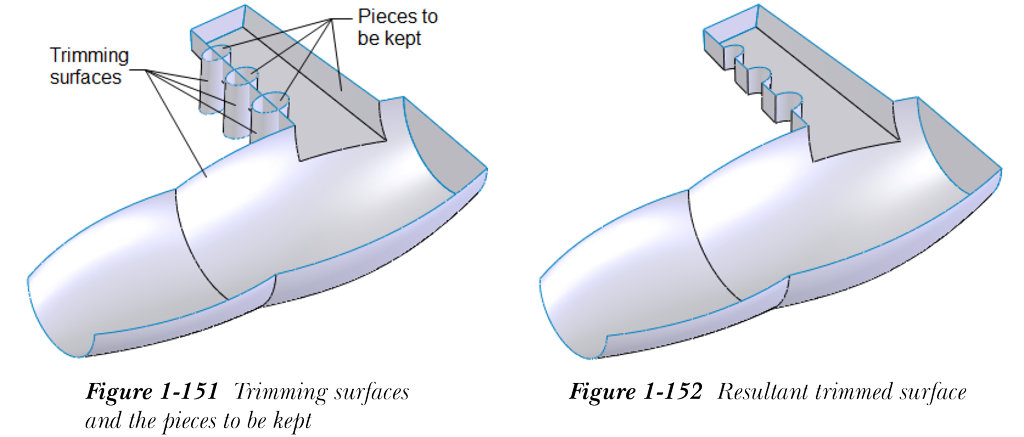

5. 选择修剪曲面和要保留的部分，如图 1-151 所示。
6. 从“修剪曲面”属性管理器中选择“确定”按钮；曲面将被修剪。图 1-152 显示了生成的修剪曲面。

在基础曲面的上表面创建凹陷

接下来，需要在基础曲面上创建凹陷。为此，需要使用各种工具来偏移基准面、创建放样曲面、修剪不需要的曲面以及创建平面曲面。

1. 使用“上视基准面”作为草图基准面调用草图环境。

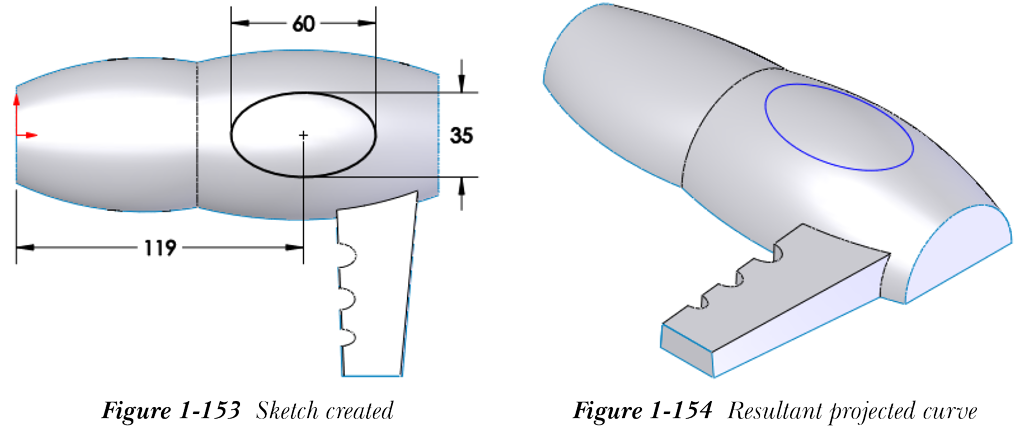

2. 创建草图，如图 1-153 所示，然后退出草图环境。
3. 接下来，从“曲面”CommandManager 中选择“曲线 > 投影曲线”，并将新建的草图投影到基础曲面上。投影草图后的模型如图 1-154 所示。

4. 在距“上视基准面”向上偏距 29 mm 处创建一个基准面。

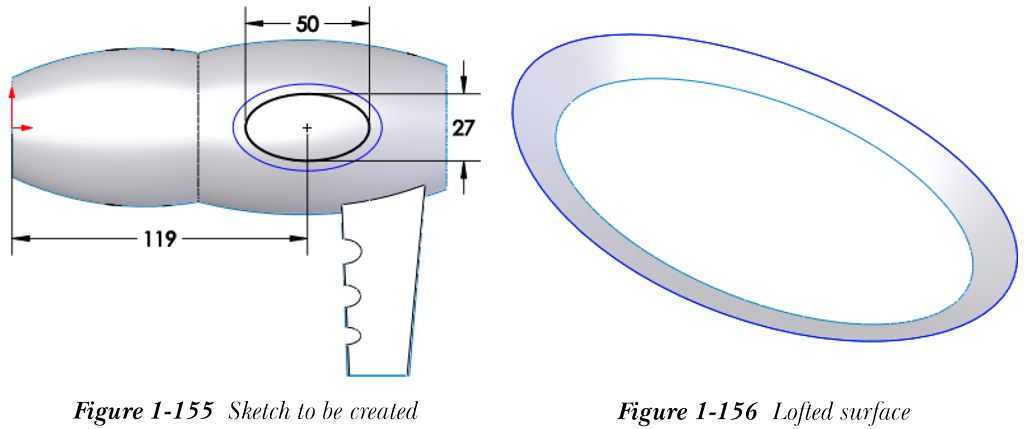

5. 接下来，使用新建的基准面作为草图基准面调用草图环境，并创建草图，如图 1-155 所示。然后，退出草图环境。
6. 通过选择“放样曲面”按钮调用“曲面-放样”属性管理器。接下来，使用草图和之前创建的投影曲线创建放样曲面。隐藏基础曲面后的放样曲面如图 1-156 所示。

7. 展开 FeatureManager 设计树中的“曲面实体”文件夹。接下来，选择曲面并右键单击以调用快捷菜单。然后，从快捷菜单中选择“隐藏/显示”；所选曲面的视图将被修改。

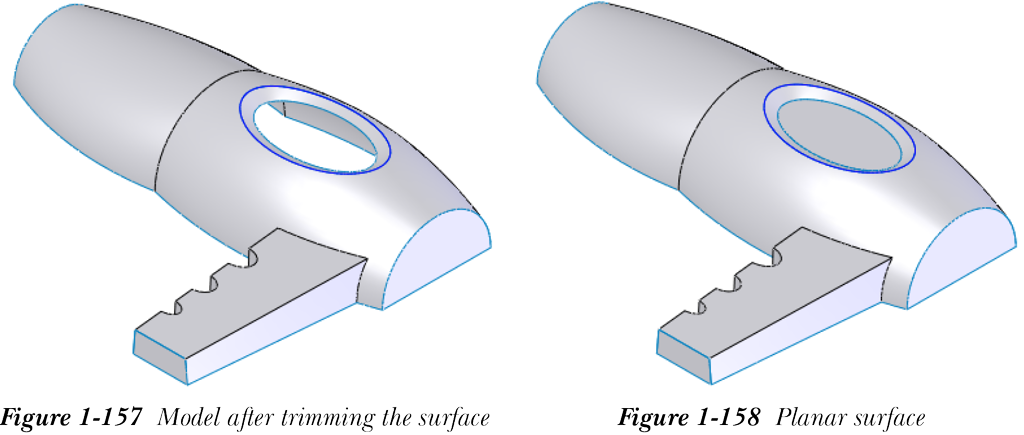

8. 调用“修剪曲面”工具，并使用新建的放样曲面修剪基础曲面。修剪曲面后的模型如图 1-157 所示。接下来，使用“平面曲面”工具创建平面曲面，如图 1-158 所示。

创建通风口

接下来，需要在新建的平面曲面上创建通风口。通风口通过在平面曲面上绘制通风口草图，然后修剪平面曲面来创建。

1. 选择新建的平面曲面作为草图基准面，然后调用草图环境。
2. 创建通风口草图。有关尺寸，请参见图 1-138。
3. 通过从“曲面”CommandManager 中选择“修剪曲面”按钮调用“修剪曲面”工具。然后，选择要从平面曲面中保留或移除的部分。

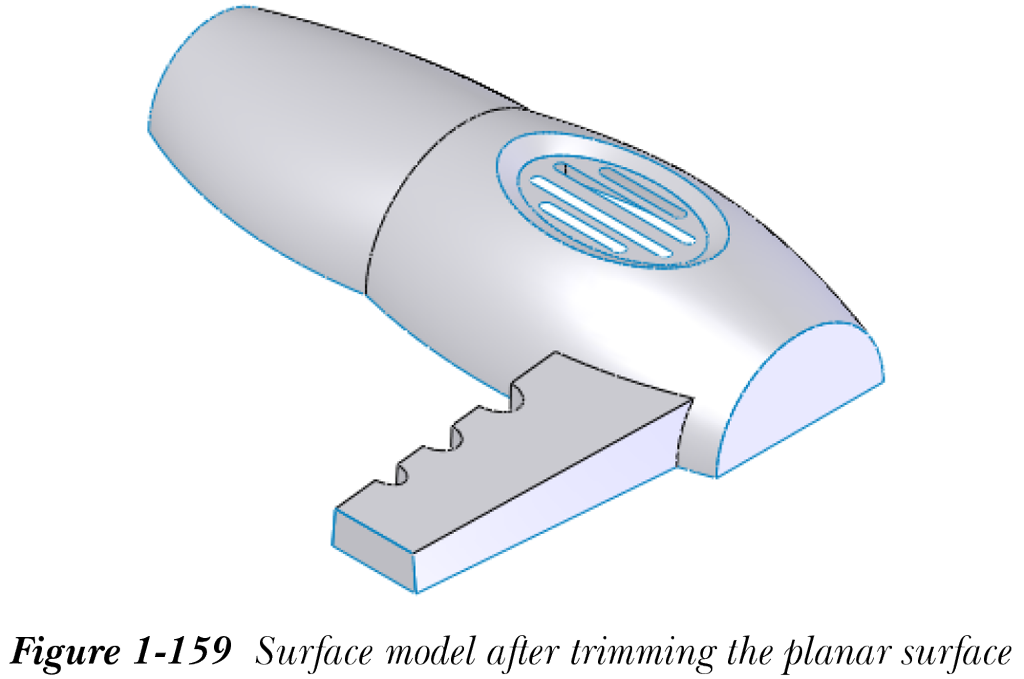

创建通风口后的曲面模型如图 1-159 所示。

缝合所有曲面

创建所有曲面后，需要将所有曲面缝合在一起，然后为曲面添加圆角并加厚模型。

1. 从“曲面”CommandManager 中选择“缝合曲面”按钮；将显示“缝合曲面”属性管理器，并提示选择要缝合的曲面。
2. 展开 FeatureManager 设计树设计区域中的“曲面实体”文件夹，然后从中选择所有曲面实体。
3. 接下来，从“缝合曲面”属性管理器中选择“确定”按钮。如果曲面未正确缝合，则使用“缝合曲面”属性管理器底部提供的列表框调整间隙。

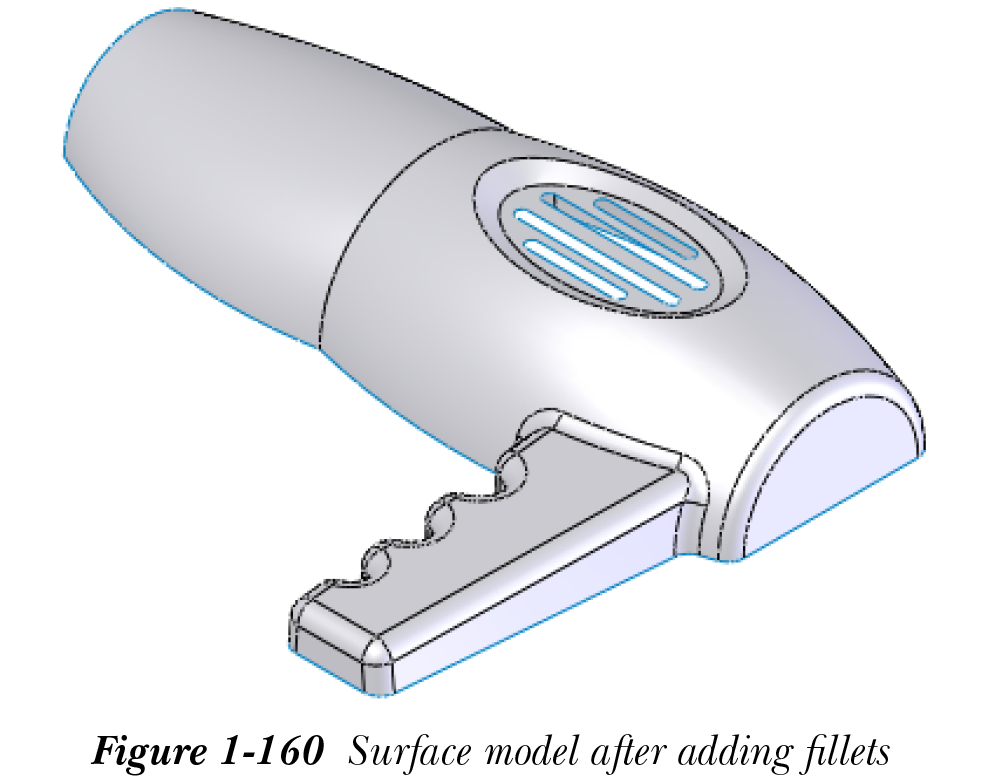

4. 为曲面模型添加所需的圆角。添加圆角后的模型如图 1-160 所示。

为曲面模型添加厚度

创建整个模型后，需要为曲面模型添加厚度。

1. 从“曲面”CommandManager 中选择“加厚”按钮；将调用“加厚”属性管理器，并提示选择要加厚的曲面。
2. 在“厚度”微调框中将值设置为 1，然后选择“加厚侧 2”按钮。接下来，从绘图区中选择曲面模型；绘图区中将显示加厚模型的预览。

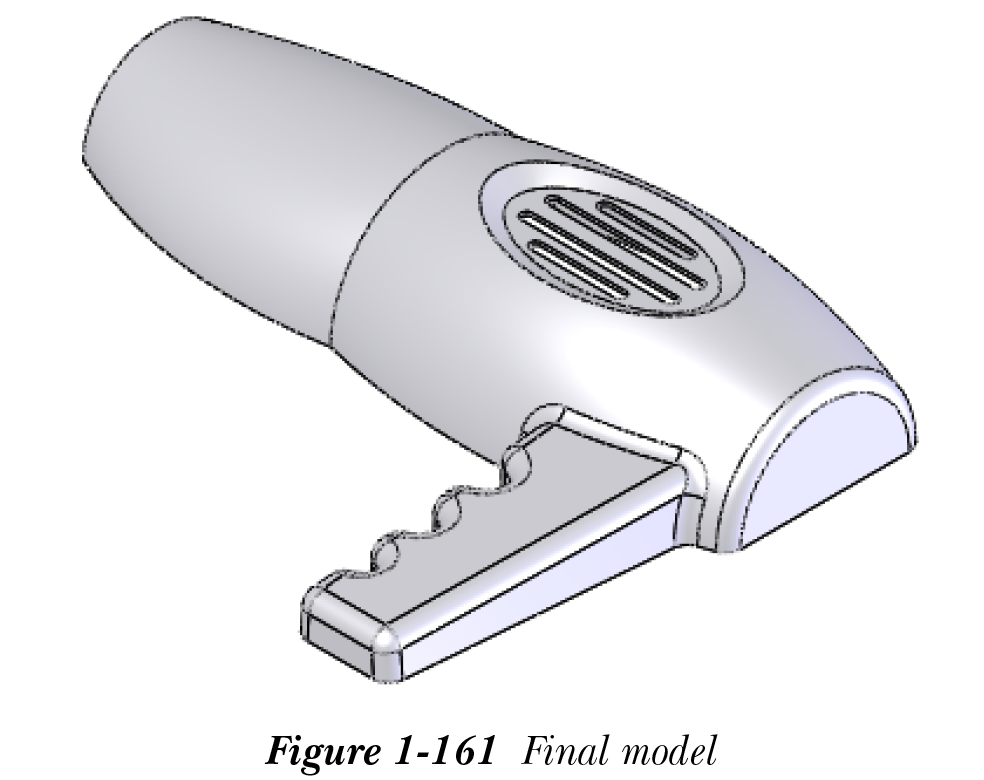

3. 接下来，从“加厚”属性管理器中选择“确定”按钮；将显示最终模型，如图 1-161 所示。

保存模型

1. 从菜单栏中选择“保存”按钮，将图形以名称 c01_tut02 保存到以下位置并关闭文件。

DocumentsSOLIDWORKSc01
