寻找最佳结果的决策

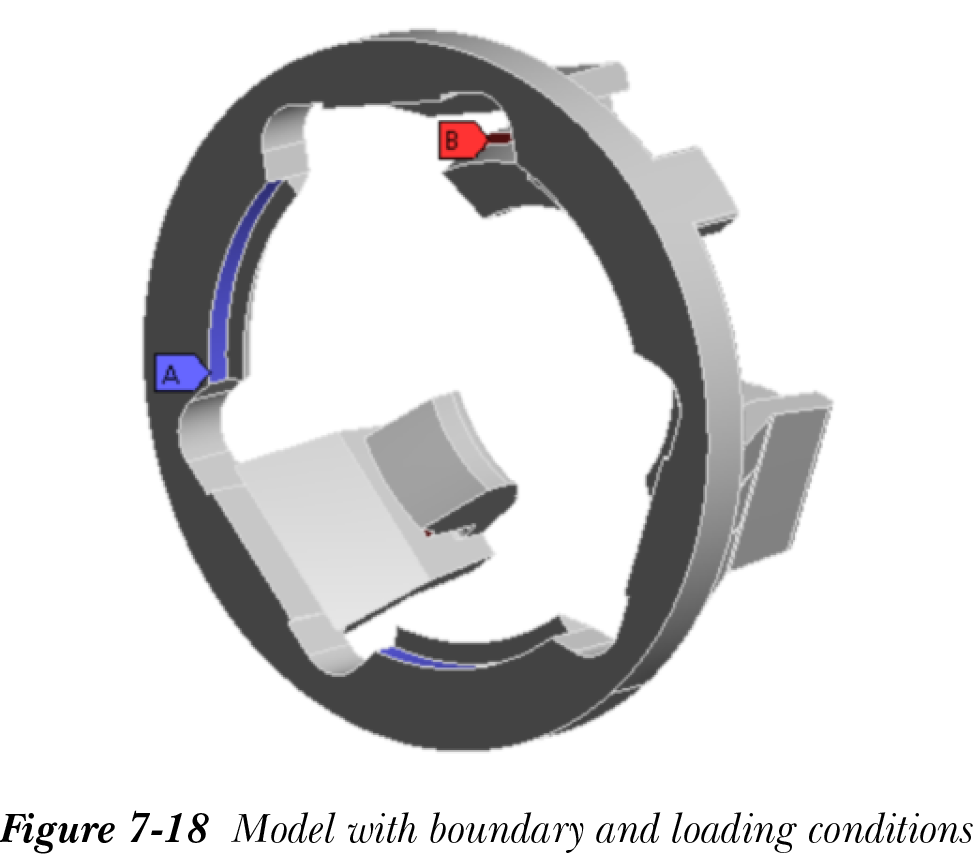

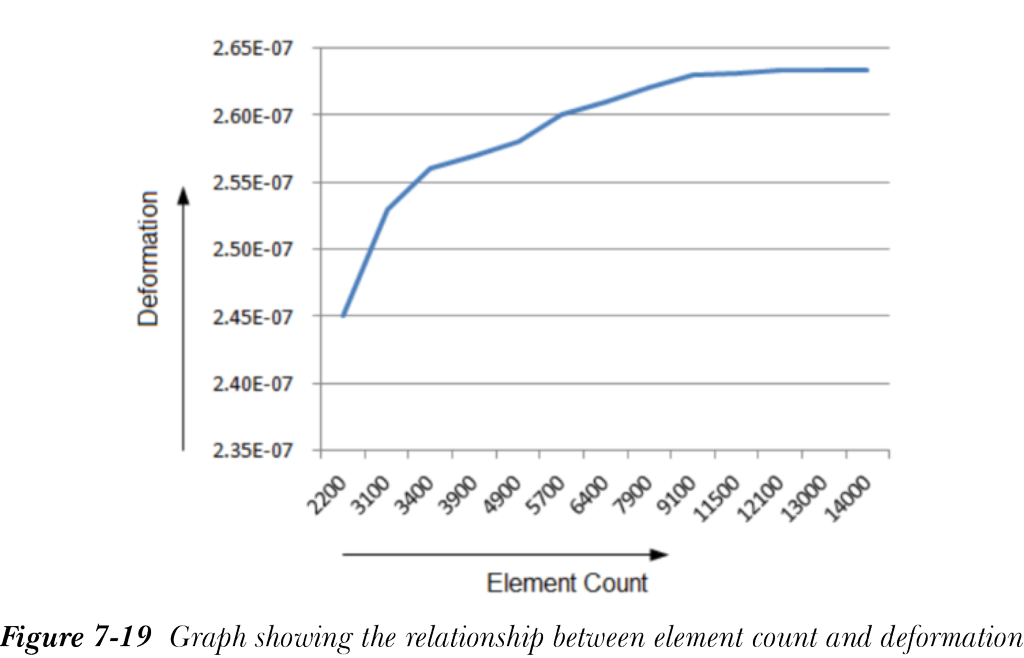

要在分析中获得最佳结果，您需要将模型离散化为所需数量的单元。为此，需要决定网格必须细化多少次以减小单元大小。这个决定非常困难，并且基于设计工程师的经验。对于精度是首要关注点而非时间的真正复杂模型，有限元分析工程师会不断细化网格，只要分析显示出改进的结果。然而，时间也是为模型找到完美网格的重要因素。图 7-18 显示了带有边界和载荷条件的模型，图 7-19 比较了在同一模型上运行的各种分析所收集的数据。在此图中，X 坐标表示单元数量，Y 坐标表示评估的总变形量。
在此图中，当单元数量为 2200 时，变形量为 2.45 E-07。随着单元数量的增加，变形量也增加。请注意，最大变形量出现在单元数量为 11,500 时。因此，很明显不需要在此点之后继续对组件进行网格划分。进一步对模型进行网格划分会导致分析运行时间增加。
