模具装配体

模具装配体

模具装配体是通过装配多个零件（如顶板、背板、型心背板、型腔背板、顶出机构、导套、导柱、紧固件、冷却机构等）而创建的装配体。完整的模具设计需要考虑待成型的零件，其设计取决于零件的复杂程度。上述部分要素将在下面进行讨论。

型腔

型腔是模具的凹模部分，其内部为中空。将熔融金属或熔融塑料浇注入其中，使其呈现型腔的形状，从而制造出零部件。

型心

型心是模具的凸模部分，它定义了熔融金属不应到达的区域。型心通常有助于在成型过程中定义零件的孔、凹槽及其他切除特征。

分型线

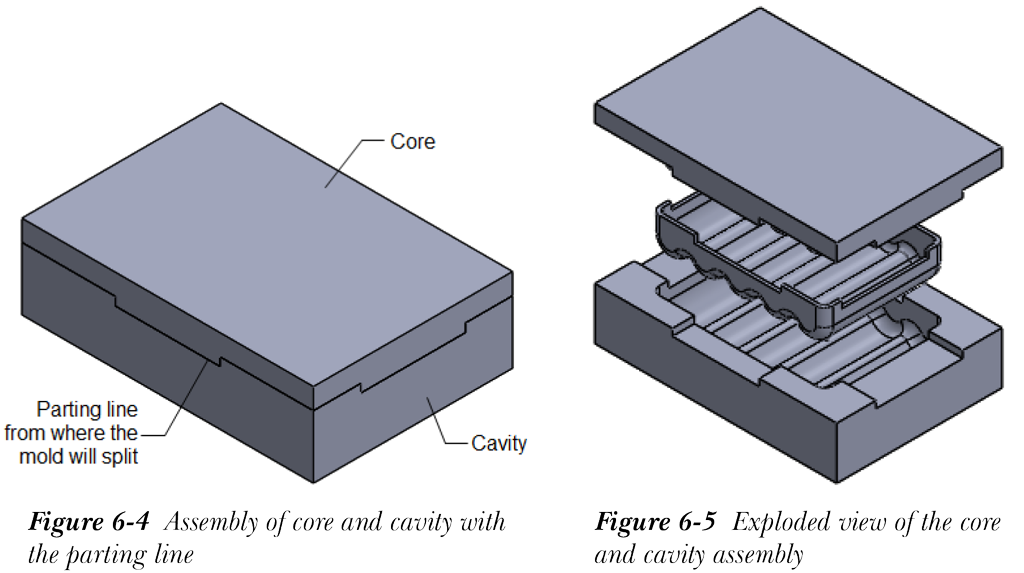

分型线是模具沿各自方向分开和打开的位置线。图 6-4 显示了带有分型线的型心和型腔装配体。图 6-5 显示了型心和型腔装配体的爆炸视图，以及将使用该型心和型腔组合创建的零部件。

缩放系数

缩放系数定义为成型或铸造零部件根据材料类型和模具形状而收缩的量。缩放系数以百分比表示。

拔模角度

在成型或铸造零部件中，拔模角度非常重要。向型心和型腔添加拔模角度非常重要，因为如果型心和型腔的面没有任何拔模角度，则无法将成型或铸造零部件从模具中取出。因此，在零件模式下向零部件添加所需的拔模角度非常重要，这样相同的拔模也会添加到型心和型腔中。
