自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. 在 SOLIDWORKS 中，__ 工具用于拉伸闭合或开放草图。
2. __ 属性管理器用于创建旋转曲面。
3. __ 工具用于通过延伸现有曲面来创建曲面修补。
4. __ 工具用于将曲面等距到给定距离。
5. __ 属性管理器用于创建放样曲面。
6. 不能使用“删除面”工具修补实体模型的已删除面。（对/错）
7. 使用“缝合曲面”工具，可以将多个曲面缝合在一起以创建单个曲面。（对/错）
8. 不能通过选择 3D 草图作为修补边界来创建填充曲面。（对/错）
9. “曲率控制”下拉列表用于定义创建填充曲面的曲率类型。（对/错）
10. “曲面切除”属性管理器用于创建曲面切除。（对/错）

复习题

回答以下问题：

1. 以下哪个属性管理器用于创建圆角曲面？

(a) 填充曲面 (b) 曲面填充

(c) 圆角 (d) 以上都不是

2. “曲面”CommandManager 中的以下哪个按钮用于调用“替换面 1”属性管理器？

(a) 面替换 (b) 替换面

(c) 等距曲面 (d) 圆角曲面

3. 以下哪个卷展栏用于在创建填充曲面时定义约束曲线？

(a) 定义约束曲线 (b) 约束曲线

(c) 修补边界 (d) 以上都不是

4. 以下哪个属性管理器用于通过沿边线或分割线辐射曲面来创建曲面？

(a) 曲面填充 (b) 曲面-扫描

(c) 辐射曲面 (d) 加厚

5. __ 属性管理器用于为曲面实体添加厚度。
6. 要线性延伸曲面，请调用“延伸曲面”属性管理器，并从“延伸类型”卷展栏中选择 __ 单选按钮。
7. __ 复选框用于实体化闭合曲面模型。
8. __ 工具用于删除曲面或实体的面。
9. “中面”工具用于在实体的两个平行面之间创建曲面。（对/错）
10. 创建闭合边界曲面至少需要两个截面。（对/错）

练习 1

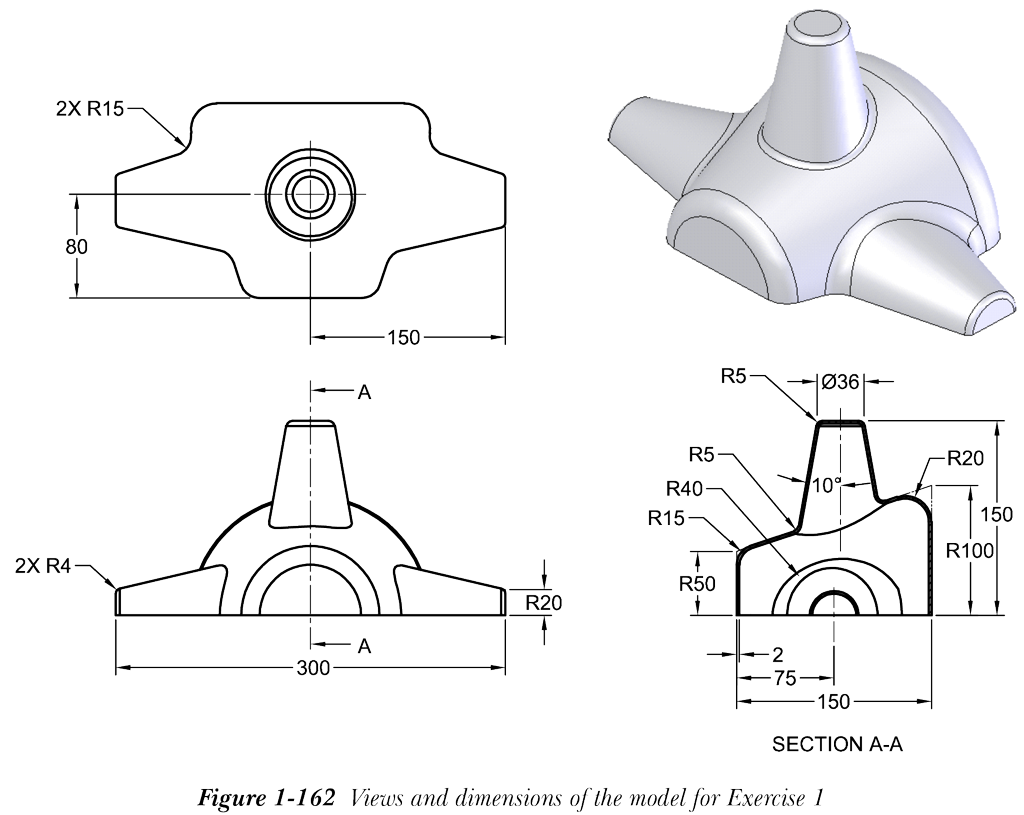

在本练习中，使用曲面创建图 1-162 所示的模型。创建并缝合所有曲面后，为模型添加厚度。模型的视图和尺寸如该图所示。为便于观察，隐藏了一些圆角。（预计时间：1 小时）

提示：

在此模型中，首先需要缝合曲面，然后为生成的缝合曲面边线添加圆角。

练习 2

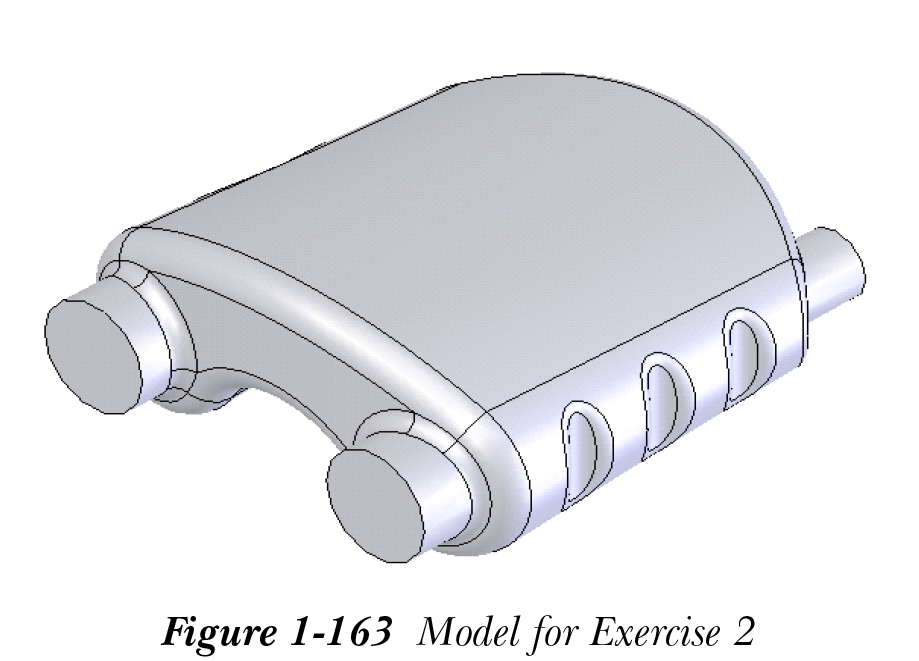

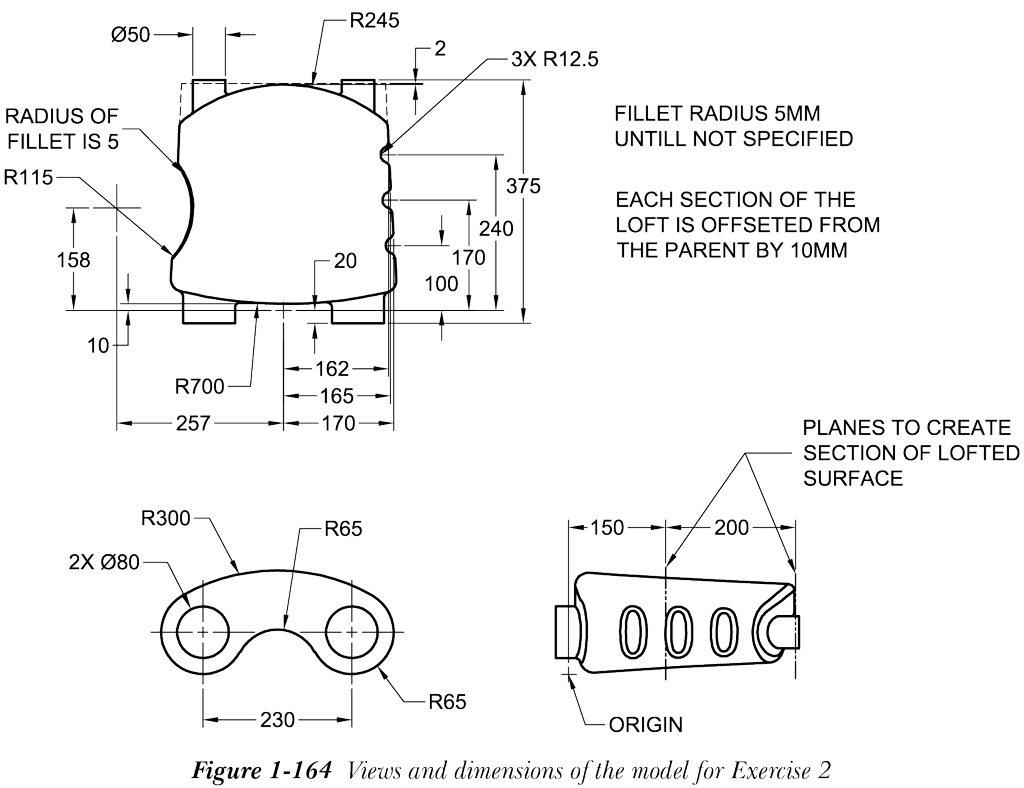

在本练习中，使用曲面创建图 1-163 所示的双筒望远镜模型。首先，创建闭合曲面模型，将所有曲面缝合在一起，然后将其实体化。模型的视图和尺寸如图 1-164 所示。（预计时间：1 小时）

自测题答案

1. 拉伸曲面，
2. 曲面-旋转，
3. 解除修剪曲面，
4. 等距曲面，
5. 曲面-放样，
6. 错，
7. 对，
8. 错，
9. 对，
10. 对
