教程 2

教程 2

在本教程中，你将下载并装配 凸轮弹簧（Cam Spring） 的零部件以创建凸轮弹簧装配体。要装配的零部件位于你之前下载的 c05_asw_2024_inp > c05_tut02 文件夹中。接下来，你将对凸轮弹簧装配体执行运动算例。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 从 www.cadcim.com 下载装配体文件。

b. 装配下载的零部件。

c. 为凸轮应用旋转马达。

d. 模拟装配体的运动

装配零部件

你需要在装配体环境中装配零部件。

1. 启动一个新的 SOLIDWORKS 装配体文档；将显示 开始装配体（Begin Assembly） PropertyManager 以及 打开（Open） 对话框。
2. 浏览到 销（Pin） 零件，然后从对话框中选择 打开（Open） 按钮；销的模型将附加到光标上。
3. 从 开始装配体（Begin Assembly） PropertyManager 中选择 确定（OK） 按钮；销将与原点重合放置。
4. 同样，插入 凸轮（Cam） 零部件并将其放置在图形区域中的任意位置。
5. 从装配体 CommandManager 中选择 配合（Mate） 按钮；将显示 配合（Mate） PropertyManager。
6. 选择销的圆柱面和凸轮的内圆面；同心配合将应用于销和凸轮的圆柱面之间。此外，将显示一个弹出工具栏。
7. 从弹出工具栏中选择 添加/完成配合（Add/Finish Mate） 按钮；系统将提示你选择其他参考以应用配合。
8. 从 PropertyManager 的 标准配合（Standard Mates） 卷展栏中选择 距离（Distance） 按钮；距离（Distance） 编辑框将被激活。

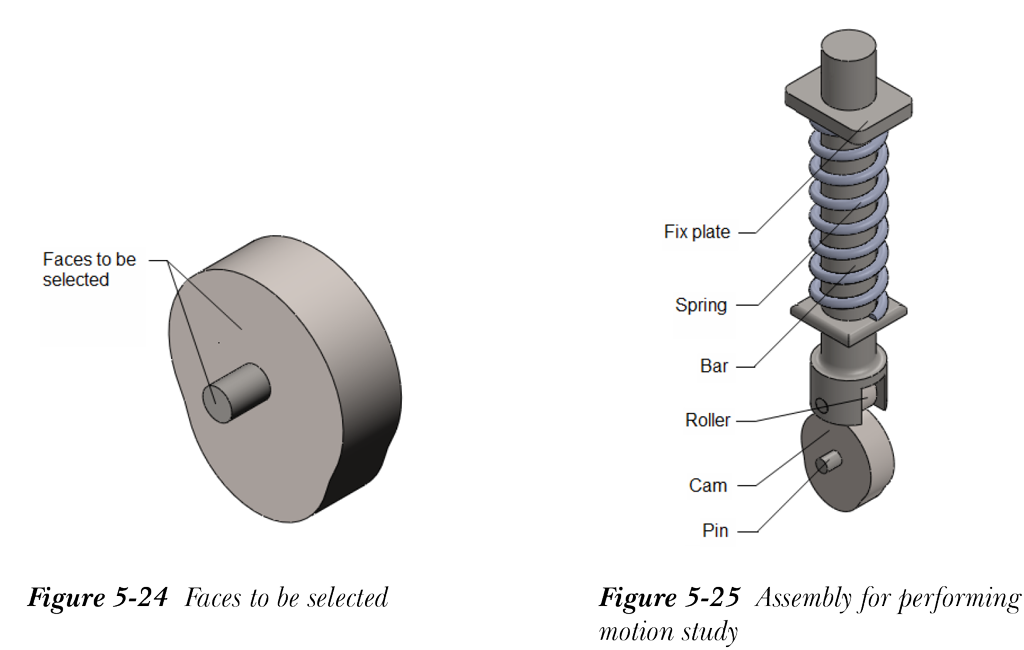

9. 在编辑框中指定距离值为 4，然后按 ENTER 键。接下来，选择销和凸轮的平面，参考图 5-24；距离配合将应用于这些平面之间。此外，将显示一个弹出工具栏。
10. 从弹出工具栏中选择 添加/完成配合（Add/Finish Mate） 按钮；配合将应用完成。
11. 按照上述步骤装配装配体的其他零部件。图 5-25 显示了装配所有零部件后的装配体。

向装配体添加马达

在执行运动分析之前，你需要通过添加马达在零部件之间添加运动。

1. 单击窗口左下方显示的 运动算例 1（Motion Study 1） 选项卡；将显示 MotionManager 界面。
2. 从 MotionManager 工具栏中选择 马达（Motor） 按钮；将显示 马达（Motor） PropertyManager。

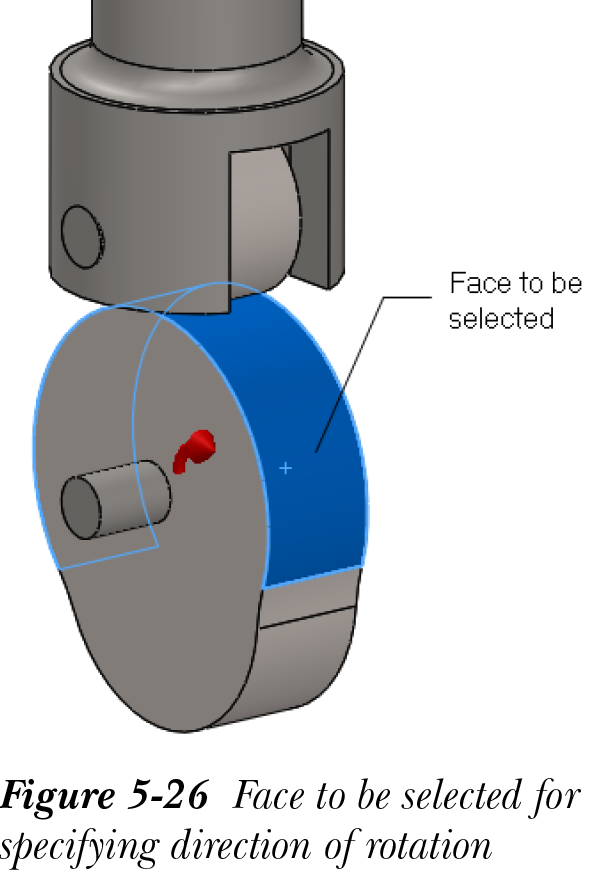

3. 选择凸轮的圆形面；将应用一个马达。此外，旋转方向由红色箭头指示，参考图 5-26。

4. 接受其他默认设置，然后从 PropertyManager 中选择 确定（OK） 按钮；旋转运动将添加到该零部件。

模拟运动算例

1. 从 MotionManager 工具栏中选择 计算（Calculate） 按钮；装配体零部件的运动将显示在装配体窗口中。

你可以增加或减少运动的播放时间，如本章教程 1 中所述。

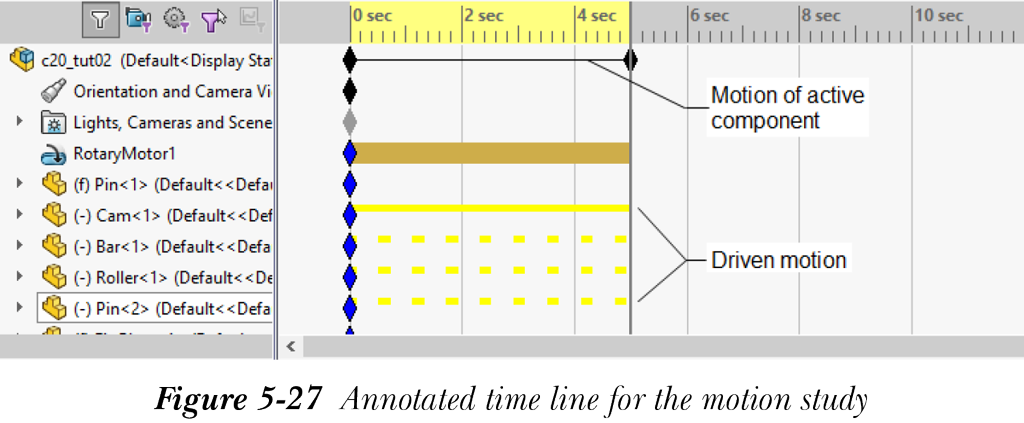

图 5-27 显示了运动算例的标注时间轴。
