教程 1

教程 1

在本教程中，你将创建草图并为其添加尺寸，如图 4-40 所示，然后将草图拉伸到 50 mm 的深度。接着，你将为草图的尺寸添加方程式。尺寸 150 将是驱动尺寸。在添加方程式时，为便于计算，你可以将垂直尺寸 20 和 40 分别更改为 25 和 50。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 启动 SOLIDWORKS，创建草图并为其添加尺寸。

b. 将草图拉伸到 50 mm 的深度。

c. 使用 方程式（Equations） 工具编辑尺寸并添加方程式。

d. 保存模型。

创建草图、添加尺寸并创建拉伸特征

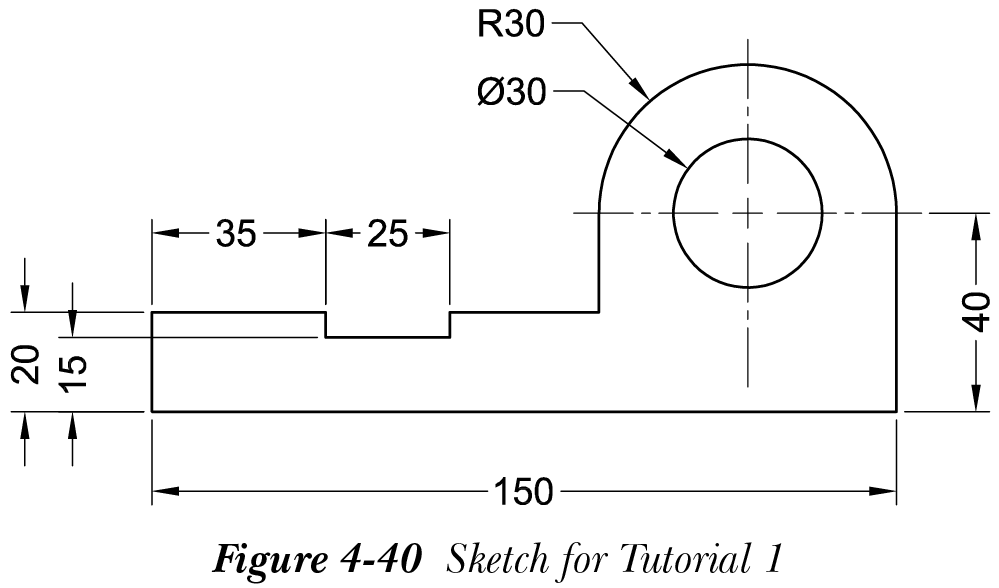

1. 启动 SOLIDWORKS，创建草图并为其添加尺寸，参考图 4-40。
2. 为草图添加关系和尺寸以完全定义草图，参考图 4-40。
3. 将草图拉伸到 50 mm 的深度。
4. 选择 另存为（Save As） 按钮，并将模型保存为名称 c4_tut01。

为草图中的尺寸添加方程式

对于此模型，你将保留水平尺寸 150 作为驱动尺寸，并将其他尺寸作为从动尺寸。此外，为便于计算，你将把垂直尺寸更改为 25 mm 和 50 mm。

1. 调用草图绘制环境以编辑基体特征的草图，连续双击垂直尺寸，并将尺寸值从 20 更改为 25、从 40 更改为 50。
2. 从 工具（Tools） 工具栏中选择 方程式（Equations） 按钮；将显示 方程式、全局变量和尺寸（Equations, Global Variables, and Dimensions） 对话框。
3. 单击 名称（Name） 列下 全局变量（Global Variables） 节点的空单元格，然后输入 Length 作为全局变量的名称，参考图 4-41。接下来，单击 值/方程式（Value / Equation） 列中相应的空单元格，并从绘图区中选择值为 150 的尺寸。现在，在 备注（Comments） 列下相应的单元格中为添加的全局变量添加备注。
4. 现在，单击 名称（Name） 列下 方程式（Equations） 节点的空单元格。
5. 从绘图区中选择半径值 30；所选尺寸的名称将显示在所选单元格中。
6. 接下来，从绘图区中选择水平尺寸值 150；所选尺寸的名称将显示在 值/方程式（Value / Equation） 列中，并带有一个绿色的复选标记。
7. 按正斜杠（ / ）键并输入 5；方程式将变为 “D2@Sketch1” = “D1@Sketch1” / 5，其中 D2@Sketch1 = 30，D1@Sketch1 = 150。尺寸的名称可能不同，因为它们取决于尺寸应用到草图的顺序。
8. 接下来，单击 备注（Comments） 列中的相应单元格；值 30 mm 将显示在 计算结果（Evaluates to） 列中，并且 方程式（Equations） 节点下将显示一个新的空单元格。接下来，你需要在 备注（Comments） 列的相应单元格中输入 Radius。

请注意，在添加方程式时也可以使用全局变量。

9. 同样，单击 名称（Name） 列下 方程式（Equations） 节点的空单元格，并从绘图区中选择直径值 30；所选尺寸的名称将显示在 名称（Name） 列中。
10. 从绘图区中选择水平尺寸值 150；所选尺寸的名称将显示在 值/方程式（Value / Equation） 列中，并带有一个绿色的复选标记。
11. 按正斜杠（ / ）键并输入 5；方程式变为 “D3@Sketch1” = “D1@Sketch1” / 5，其中 D3@Sketch1 = 30，D1@Sketch1 = 150。
12. 接下来，单击 备注（Comments） 列的相应单元格；值 30 mm 将显示在 计算结果（Evaluates to） 列中。接下来，你需要在 备注（Comments） 列的相应单元格中输入 Diameter。

注

为方便起见，所有尺寸均为整数。但是，你可以为特征/尺寸添加任何数学关系，但请确保它不会覆盖模型的设计意图。

13. 同样，为下面给出的所有尺寸添加方程式。

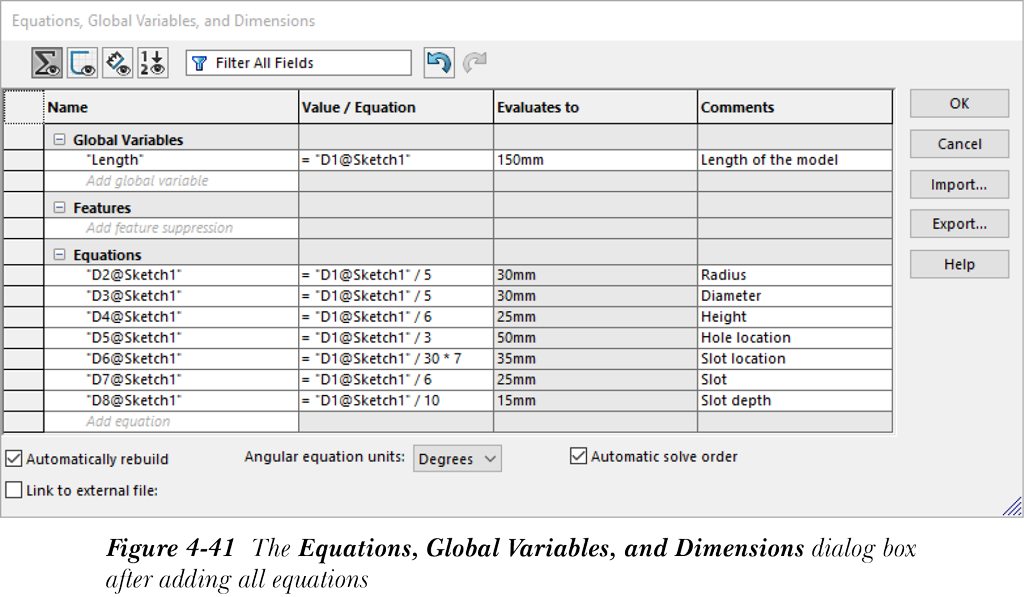

14. 如果需要，调整 方程式、全局变量和尺寸（Equations, Global Variables, and Dimensions） 对话框的大小。添加所有方程式后的对话框如图 4-41 所示。

15. 从对话框中选择 确定（OK） 按钮；尺寸将在草图环境中显示，并带有方程式符号（）。此外，方程式（Equations） 文件夹将添加到 FeatureManager 设计树中。接下来，退出草图环境。

为拉伸特征添加方程式

接下来，你需要为拉伸特征添加方程式，使该方程式由水平尺寸值 150 控制。

1. 右键单击 FeatureManager 设计树中的 方程式（Equations） 文件夹；将显示一个快捷菜单。从中选择 管理方程式（Manage Equations） 选项；将显示 方程式、全局变量和尺寸（Equations, Global Variables, and Dimensions） 对话框。
2. 单击绘图区中的模型；草图和特征的尺寸将显示出来。
3. 接下来，单击 名称（Name） 列下 方程式（Equations） 节点的空单元格，并选择尺寸值 50，即拉伸特征的尺寸。

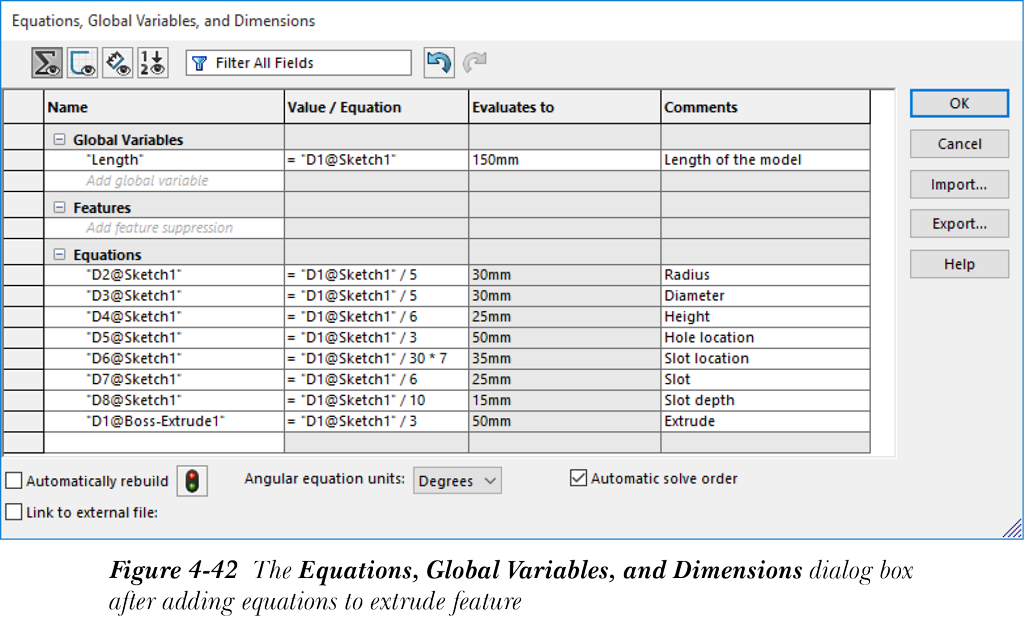

4. 在绘图区中选择水平尺寸值 150。接下来，按正斜杠（ / ）键，并在 方程式（Equations） 节点中与该尺寸值对应的单元格中输入 3，参考图 4-42。

5. 单击 备注（Comments） 列的相应单元格并输入 Extrude。
6. 选择 确定（OK） 按钮退出对话框。

更改模型的尺寸

1. 双击模型；模型的所有尺寸将显示出来。
2. 双击尺寸值 150，并在文本框中输入 300。
3. 重建模型；模型的所有尺寸都将被修改。
4. 通过从 SOLIDWORKS 菜单中选择 文件 > 关闭（File > Close） 保存并关闭文档。
