库特征
在大多数设计中，某些特征会被频繁使用。在这种情况下，你可以将这些特征创建并保存为库特征，以便在需要时将其用于零件中。这样可以减少重复创建相同零件或特征的时间。在本节中，你将学习如何创建库特征、将其放置到零件中、编辑它们以及解散它们。
创建库特征
库特征是通过将现有特征以不同的文件扩展名保存而创建的。要将某个特征保存为库特征，首先需要创建一个基体特征，然后创建要作为库特征添加的一个或多个特征。接下来，你需要选择要作为库特征添加的特征，然后将其以 .sldlfp 文件扩展名保存。

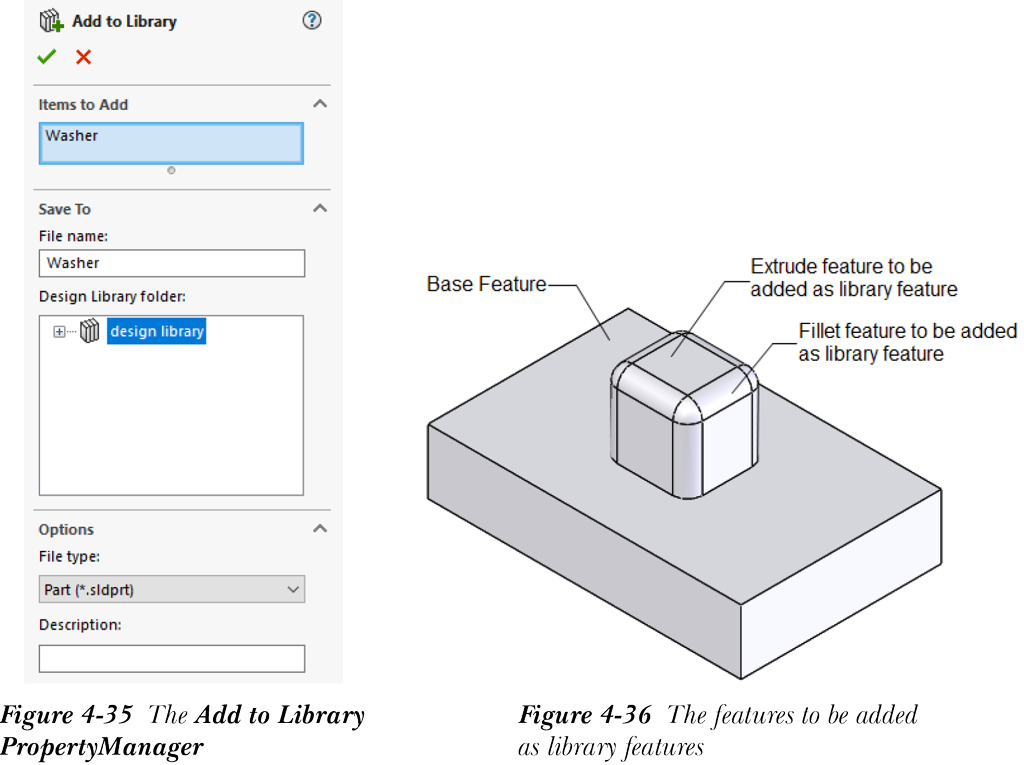

考虑一种情况：你需要将一个拉伸特征和一个圆角特征保存为库特征。在这种情况下，首先需要创建一个基体特征。接下来，创建一个拉伸特征并为该特征添加圆角。创建模型后，从 FeatureManager 设计树中选择模型的名称，然后从设计库任务窗格中选择 添加到库（Add to Library） 选项；此时将显示 添加到库（Add to Library） PropertyManager，如图 4-35 所示。此外，你会注意到模型的名称默认显示在 要添加的项目（Items to Add） 卷展栏中的选择框内。清除当前选择，然后从 FeatureManager 设计树中选择要作为库特征添加的特征。如图 4-36 所示，模型的拉伸特征和圆角特征被选为库特征。
在 保存到（Save To） 卷展栏的 文件名（File name） 编辑框中为库特征指定名称。然后，通过展开 设计库（Design Library） 文件夹列表框中的节点来选择保存库特征的位置。
如果 选项（Options） 卷展栏中的 文件类型（File type） 下拉列表未默认选择 库特征零件 (.sldlfp)（Lib Feat Part (.sldlfp)） 选项，请选择该选项。如果你想对该特征进行简要说明，请在 选项（Options） 卷展栏的 说明（Description） 编辑框中指定。

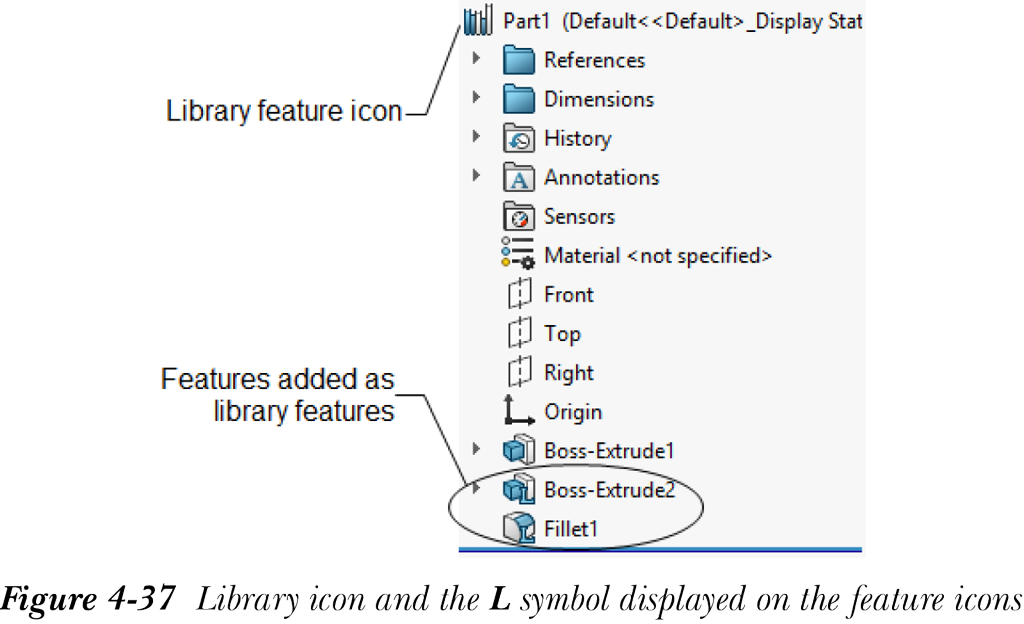

设置所有参数后选择 确定（OK）；这些特征将被保存为库特征。被选择保存为库特征的特征，其图标上会显示一个 L 符号，并且在 FeatureManager 设计树中，库符号将显示在零件文档名称的旁边，如图 4-37 所示。
调用设计库任务窗格，并浏览到保存库特征的位置以查看它。
注
如果库特征相对于创建它的特征中的某个实体进行放置，则在放置库特征时需要指定参考。
将库特征放置到零件中

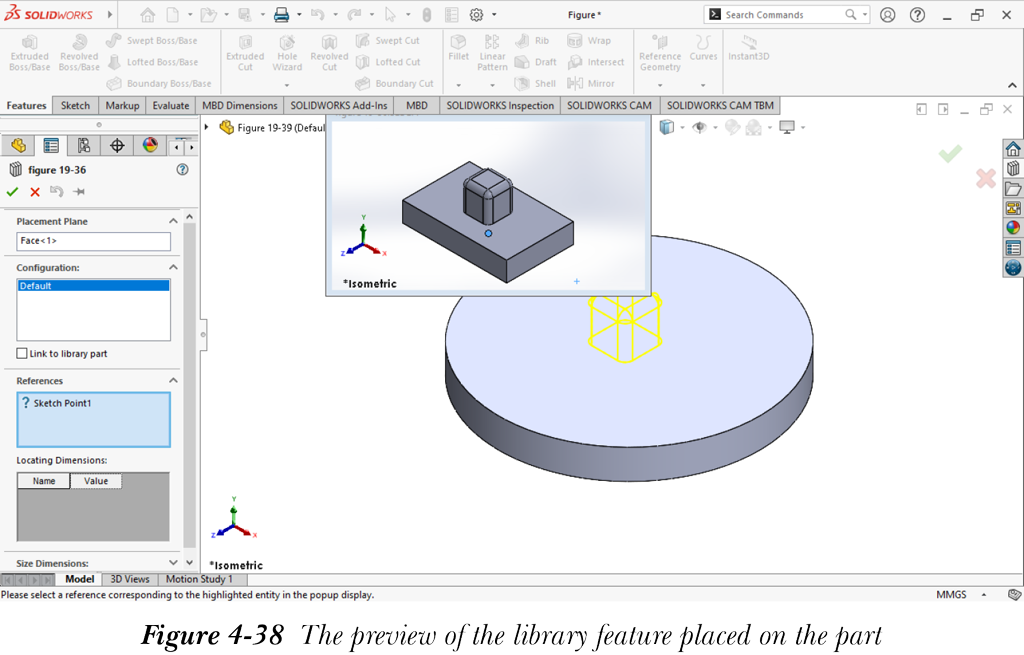

创建并保存库特征后，你可以将它们放置到零件文档中。要放置库特征，请通过选择 设计库（Design Library） 选项卡调用设计库任务窗格，并浏览到保存库特征的位置。然后，将该特征拖动并放置到模型的某个面上；将显示相应库特征的预览，如图 4-38 所示。如果你需要更改库特征的放置平面，请清除 库特征（Library Feature） PropertyManager 的 放置平面（Placement Plane） 卷展栏中显示的现有放置平面，然后选择新的放置平面。如果所选库特征具有多个配置，它们将显示在 配置（Configuration） 卷展栏中。
当选择使用参考创建的库特征时，该特征的预览将显示在一个窗口中。此外，系统会提示你指定参考。如果你在预览窗口中单击，将显示 视图（抬头显示） 工具栏，你可以使用该工具栏中的工具查看该特征。在绘图区中指定参考；预览窗口将消失，并且该特征相对于所选参考的位置将显示在 库特征（Library Feature） PropertyManager 的 定位尺寸（Locating Dimensions） 区域中。
如果所选库特征没有任何参考，则将显示 位置（Location） 卷展栏。从该卷展栏中选择 编辑草图（Edit Sketch） 按钮并指定该特征的位置。
如果你想修改库特征的现有尺寸，请选择 尺寸（Size Dimensions） 卷展栏中的 覆盖尺寸值（Override dimension values） 复选框并修改这些值。修改后的特征将在 配置（Configuration） 卷展栏中显示为 自定义配置（Custom configuration） 名称。

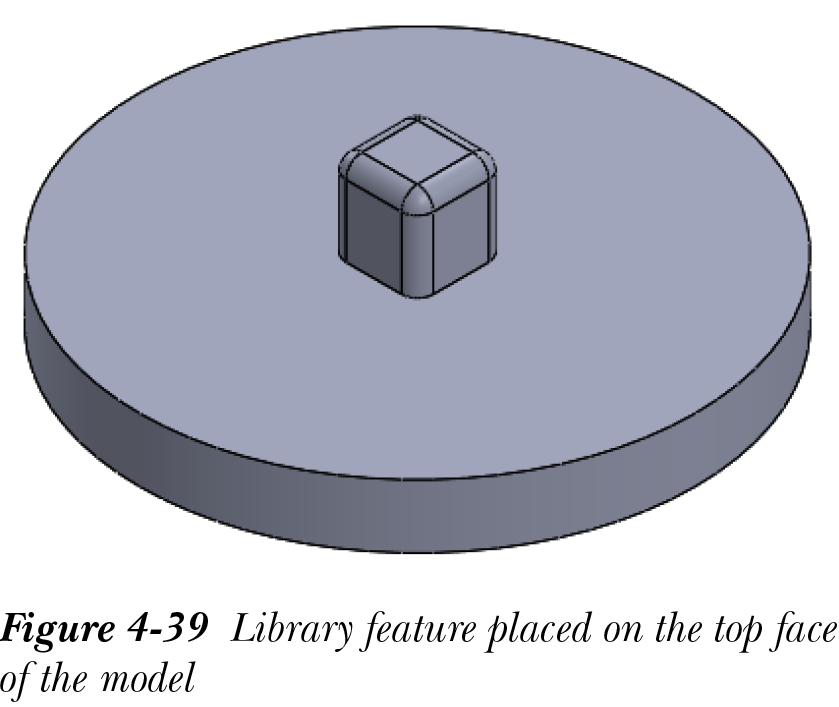

如果你在 配置（Configuration） 卷展栏中选择 链接到库零件（Link to library part） 复选框，则库特征的参考将保存在该零件中。因此，如果你修改库特征，修改将反映在模型中。图 4-39 显示了放置在模型顶面上的库特征。
编辑库特征
你可以编辑或更改库特征零件文档中包含的特征。要从库中移除某个库特征，请从设计库任务窗格中选择该库特征。现在，调用快捷菜单并从中选择 删除（Delete） 选项。如果你需要编辑库特征，请从设计库任务窗格中选择该特征。接下来，调用快捷菜单，然后从中选择 打开（Open） 选项；库特征的零件文档将打开。编辑该特征并保存。如果你在放置库特征时已在 配置（Configuration） 卷展栏中选择了 链接到库零件（Link to library part） 复选框，则在库特征中所做的修改将反映在放置该库特征的文档中。
解散库特征
放置库特征后，库图标将显示在该特征名称之前。因此，如果你尝试编辑该库特征，将显示 库特征（Library Feature） PropertyManager。要将库特征转换为单独的零件特征，你需要解散该库特征。为此，请从 FeatureManager 设计树中选择该库特征并调用快捷菜单。从快捷菜单中选择 解散库特征（Dissolve Library Feature） 选项；该库特征将被解散为各个单独的特征。
