自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行对照：

1. 以下哪个 PropertyManager 用于创建设计表？

(a) Excel 设计表 (b) 创建设计表

(c) 物理动力学 (d) 以上都不是

2. 当你调用 Excel 设计表（Excel Design Table） PropertyManager 时，源（Source） 卷展栏中默认选择 __ 单选按钮。
3. 从快捷菜单中选择 __ 选项以解散库特征。
4. 要作为库特征添加的特征以 __ 文件扩展名保存。
5. 你可以使用 方程式（Equations） 工具在模型尺寸或草图尺寸之间添加数学关系。（对/错）
6. 你可以使用 方程式、全局变量和尺寸（Equations, Global Variables, and Dimensions） 对话框编辑添加到设计中的方程式。（对/错）
7. 你可以压缩在特定阶段不需要的方程式。（对/错）
8. 配置可帮助你在单个 SOLIDWORKS 文档中创建零件或装配体的多个实例。（对/错）
9. 你可以使用设计表更改零部件特征的压缩状态。（对/错）
10. 不使用设计表就无法压缩配置的特征。（对/错）

复习题

回答以下问题：

1. 应调用以下哪一项来更改配置的颜色、纹理和显示状态？

(a) FeatureManager 中的显示窗格

(b) PropertyManager 中的显示窗格

(c) ConfigurationManager 中的显示窗格

(d) 以上都不是

2. 如果你尝试编辑库特征，将显示 库特征（Library Feature） PropertyManager。（对/错）
3. 在将基体特征包含到库特征中之后，你只能将库特征放置在空的 SOLIDWORKS 零件文档中。（对/错）
4. 即使某个配置尚未打开并保存过一次，你也可以在 ConfigurationManager 中预览它。（对/错）
5. 在零件或装配体文档中只能创建一个设计表。（对/错）
6. 你需要压缩某个方程式才能修改相应的从动尺寸。（对/错）
7. 你可以使用 FeatureManager 设计树中的 方程式（Equations） 节点调用 方程式、全局变量和尺寸（Equations, Global Variables, and Dimensions） 对话框。（对/错）
8. 如果库特征相对于创建它的特征中的某个实体进行放置，则在放置库特征时需要指定参考。（对/错）
9. 你也可以更改不同配置中零部件的可见性。（对/错）
10. 你可以将特定配置从 ConfigurationManager 拖放到装配体或工程图文档中。（对/错）

练习 1

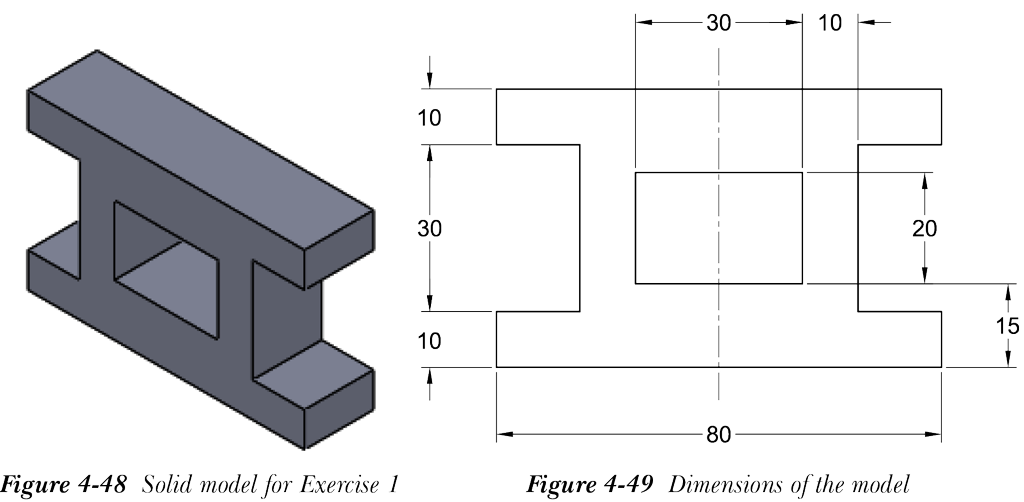

创建图 4-48 所示的模型。模型的尺寸如图 4-49 所示。将草图拉伸到 20 mm 的深度。然后，为草图和特征的尺寸添加方程式。尺寸 80 将是驱动尺寸。在添加方程式时，建议将尺寸 30 和 15 分别更改为 40 和 20，以便于计算。（预计时间：30 分钟）

练习 2

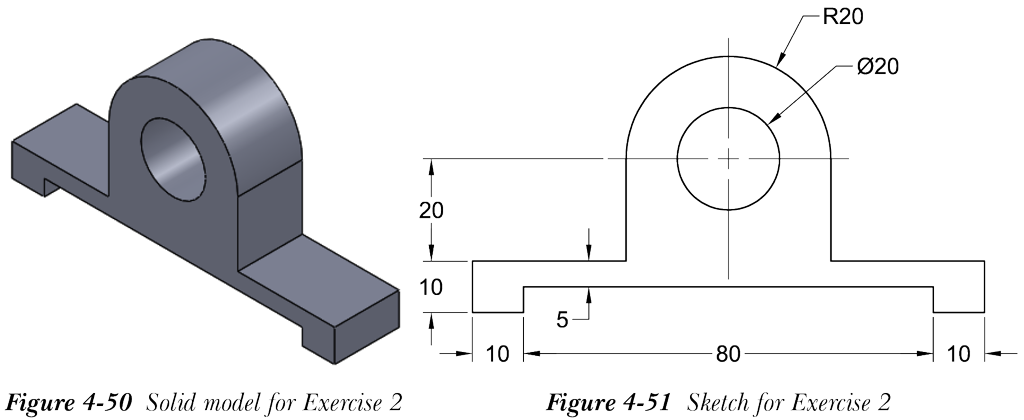

绘制图 4-50 所示模型的草图。要绘制的草图如图 4-51 所示。将草图拉伸到 20 mm 的深度。然后，为草图和特征的尺寸添加方程式。（预计时间：30 分钟）

练习 3

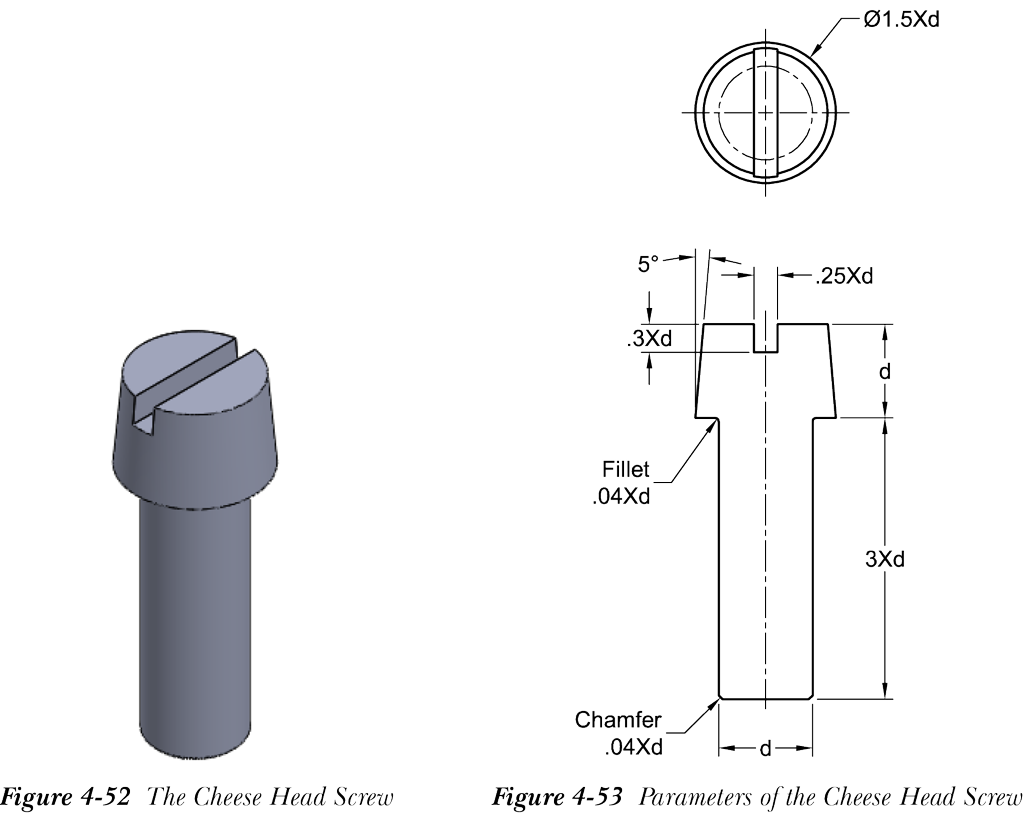

创建图 4-52 所示的 半圆头螺钉（Cheese Head Screw）。假设螺钉的基体直径 d 为 25 mm。使用图 4-53 所示的关系创建模型。然后，通过将基体直径更改为 20 mm、15 mm、12 mm 和 6 mm 来创建不同的配置。根据图 4-53 中给出的关系创建其他相关参数。（预计时间：30 分钟）

自测题答案

1. a，
2. 自动创建
3. 解散库特征
4. .sldlfp
5. 对
6. 对
7. 对
8. 对
9. 对
10. 错
