块简介
块是一组作为单个实体组合在一起的实体。块用于使用草图创建复杂的机构，并在将其开发为复杂的三维模型之前检查其功能。您可以从单个实体或多个草图实体的组合创建块。要创建块，首先需要绘制一个对象，然后使用块工具栏中可用的工具将其转换为块。此工具栏中可用的工具还用于执行其他操作，例如编辑、保存、爆炸、重建等。您可以在布局环境中将块转换为零件。在本章中，您将学习从块创建零件和装配体。
块工具栏

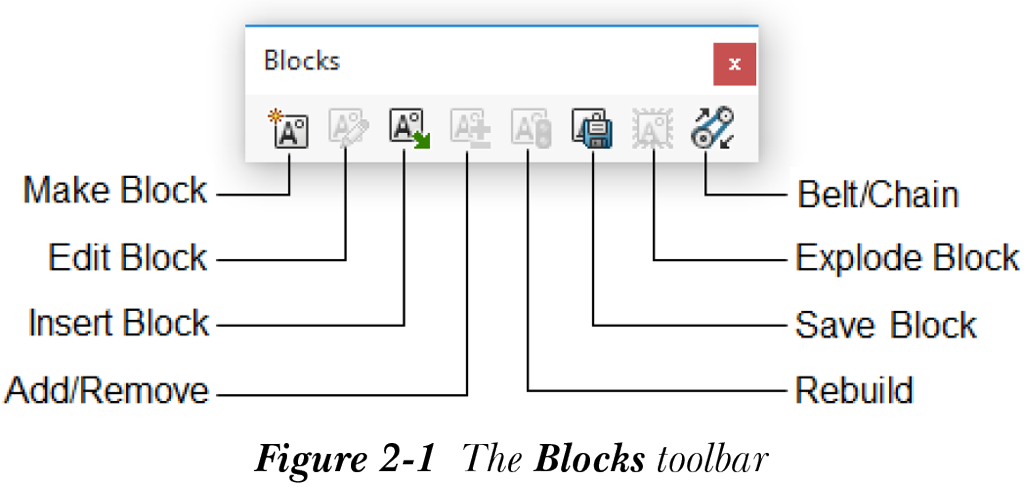

块工具栏如图 2-1 所示，用于控制块的草图实体。您可以使用块工具栏执行与块相关的不同操作，例如创建、编辑、插入、保存等。接下来将讨论此工具栏中的工具。
制作块

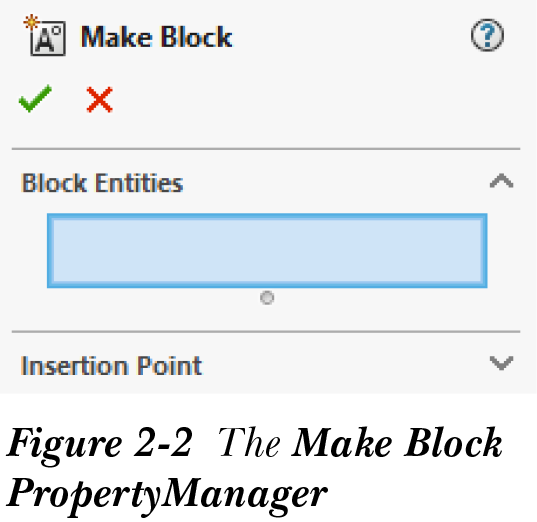

制作块（Make Block） 工具用于将草图实体转换为块。使用此工具，您可以将草图的每个实体制作成可相对于彼此移动的单独块。在这种情况下，草图实体之间将存在运动。此工具仅在您调用草图环境时可用。要创建块，请从草图中选择一个实体。接下来，从块工具栏中选择 制作块（Make Block） 按钮，或从 SOLIDWORKS 菜单中选择 工具（Tools） > 块（Blocks） > 制作（Make）；将显示 制作块（Make Block） PropertyManager，如图 2-2 所示，并且所选实体的名称将显示在 块实体（Block Entities） 卷展栏的选择框中。
制作块（Make Block） PropertyManager 的 插入点（Insertion Point） 卷展栏用于指定所生成块的插入点位置。当您稍后在草图中插入块时，光标将在指定的插入点处捕捉块。要指定插入点，请展开 插入点（Insertion Point） 卷展栏；绘图区中将显示一个操纵杆。拖动操纵杆并将其放置在要指定插入点的位置。当您在绘图区中移动操纵杆以指定插入点时，它将捕捉到草图实体，并且将在插入点和草图实体之间添加关系。最后，选择 确定（OK） 按钮；草图实体将转换为块。同样，将草图中的其他实体转换为块。
注
尽管您可以将草图的所有实体转换为一个块，但建议将草图的每个实体创建为单独的块；否则，草图实体之间将没有运动。
保存块
保存块（Save Block） 工具用于将当前草图保存为块。在这种情况下，草图实体之间的运动将被冻结。要将草图保存为块，请绘制草图，然后通过从块工具栏中选择 保存块（Save Block） 按钮来保存它。或者，从 SOLIDWORKS 菜单中选择 工具（Tools） > 块（Blocks） > 保存（Save）；草图将保存为块。块文件的文件扩展名为 .Sldblk。
插入块

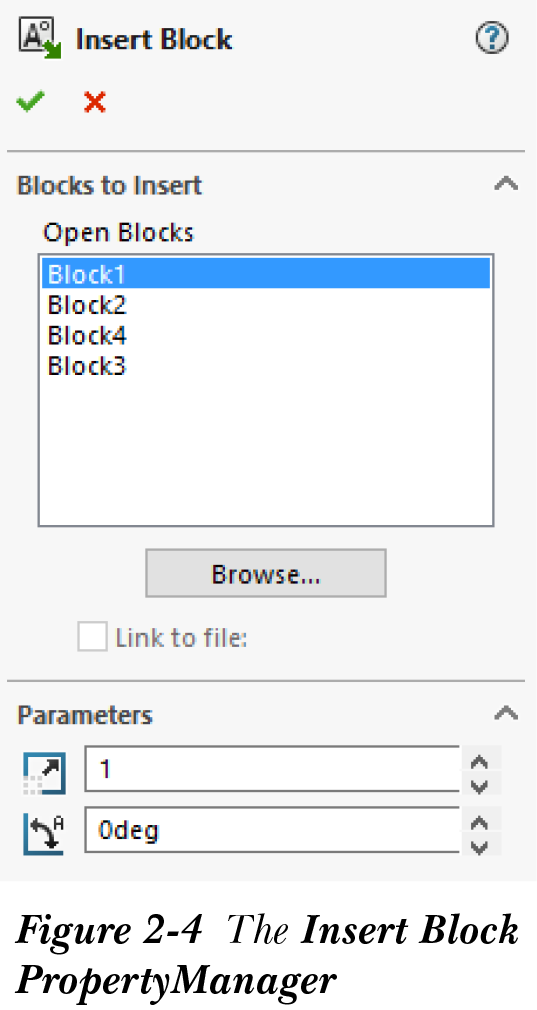

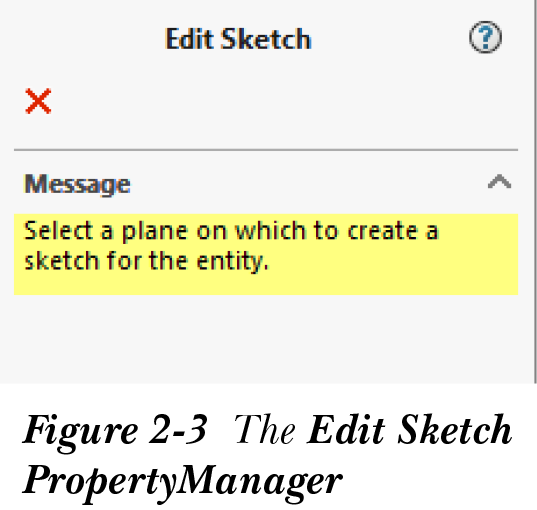

插入块（Insert Block） 工具用于将块插入到活动草图中。要在退出活动草图后插入块，请从块工具栏中选择 插入块（Insert Block） 按钮；将显示 编辑草图（Edit Sketch） PropertyManager，如图 2-3 所示。此外，系统将提示您选择草图基准面或现有草图。从绘图区或从 FeatureManager 设计树中选择草图基准面；将显示 插入块（Insert Block） PropertyManager，如图 2-4 所示。请注意，如果您处于草图环境中，将直接显示 插入块（Insert Block） PropertyManager。接下来将讨论此 PropertyManager 中可用的选项。
要插入的块 活动草图的现有块列在 要插入的块（Blocks to Insert） 卷展栏的 块列表（Block List） 选择框中。您可以将现有块的多个副本插入到活动草图中。为此，请从 要插入的块（Blocks to Insert） 卷展栏的 块列表（Block List） 选择框中选择一个块；所选块将附着到光标。接下来，在绘图区中单击以将其插入到当前草图中。请注意，该块仍将附着到光标，这意味着您可以通过在绘图区中反复单击来插入该块的多个副本。您还可以通过从 要插入的块（Blocks to Insert） 卷展栏中选择 浏览（Browse） 按钮来浏览块。当您从其位置浏览插入块时，链接到文件（Link to file） 复选框将被激活。选择此复选框可将块文件链接到您要放置的所有块。在原始块中所做的更改将反映在所有已放置的块中。从 插入块（Insert Block） PropertyManager 中选择 确定（OK） 按钮以退出。
参数
在此卷展栏中，块缩放（Block Scale） 和 块旋转（Block Rotation） 微调框可用。默认情况下，块缩放（Block Scale） 微调框中显示的比例值为 1。这表示实体的当前缩放系数为 1。您可以使用此微调框或使用键盘输入比例值来更改块的比例值。块旋转（Block Rotation） 微调框用于按角度旋转块或调整块的方向。块旋转（Block Rotation） 微调框中的默认角度值为 0。您可以使用此微调框更改默认旋转角度值。
编辑块
编辑块（Edit Block） 工具用于添加、移除或修改块实体，以及更改块实体的现有关系和尺寸。仅当您从绘图区中选择一个块时，此工具才会在块工具栏中启用。要编辑块，首先确保草图环境已激活。然后，单击 FeatureManager 设计树中 草图（Sketch） 左侧的 符号以展开节点并显示块（如果尚未显示）。接下来，从设计树中选择所需的块并右键单击；将显示一个快捷菜单。从快捷菜单中选择 编辑块（Edit Block） 选项。或者，您可以从块工具栏中选择 编辑块（Edit Block） 按钮。现在，您可以根据需要编辑所选块。完成更改后，单击绘图区右上角的块确认角以退出。
添加/移除

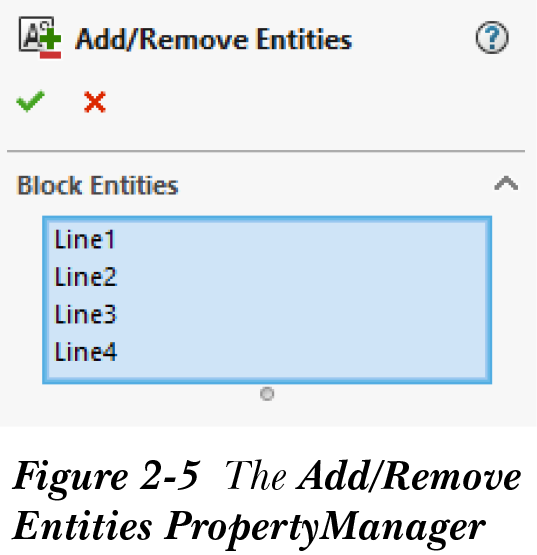

添加/移除（Add/Remove） 工具用于从块中添加或移除草图实体。要使用 添加/移除（Add/Remove） 工具将草图实体添加到块中，请从绘图区或从 FeatureManager 设计树中选择所需的块并右键单击；将显示一个快捷菜单。接下来，从快捷菜单中选择 编辑块（Edit Block） 选项；添加/移除（Add/Remove） 按钮将在块工具栏中启用。选择 添加/移除（Add/Remove） 按钮以从块中添加或移除草图实体；将显示 添加/移除实体（Add/Remove Entities） PropertyManager，如图 2-5 所示。
所选块的实体名称将显示在 块实体（Block Entities） 卷展栏的选择框中。从绘图区中选择所需的草图实体以将它们添加到块中。请注意，所选草图实体也将添加到 块实体（Block Entities） 卷展栏的选择框中。从 添加/移除实体（Add/Remove Entities） PropertyManager 中选择 确定（OK） 按钮；所选草图实体将添加到块中。要从所选块中移除实体，请调用 添加/移除实体（Add/Remove Entities） PropertyManager，然后从 块实体（Block Entities） 卷展栏的选择框中选择该实体。接下来，按 DELETE 键。
重建
重建（Rebuild） 工具使您能够在编辑块后刷新或更新父草图。如果您使用 编辑块（Edit Block） 工具编辑了块的位置，您会注意到该块不再与其他实体保持关系。要重新建立关系，您需要从块工具栏中选择 重建（Rebuild） 按钮。或者，从 SOLIDWORKS 菜单中选择 工具（Tools） > 块（Blocks） > 重建（Rebuild） 以重新建立或更新草图实体。
爆炸块
爆炸块（Explode Block） 工具用于爆炸所选块并将其分解为草图实体。要爆炸块，请从 FeatureManager 设计树中选择该块；爆炸块（Explode Block） 按钮将在块工具栏中启用。从块工具栏中选择 爆炸块（Explode Block） 按钮，或从 SOLIDWORKS 菜单中选择 工具（Tools） > 块（Blocks） > 爆炸（Explode）；所选块将分解为草图。分解块后，您可以使用 制作块（Make Block） 按钮再次将其转换为块，但将为其分配一个新名称。
皮带/链

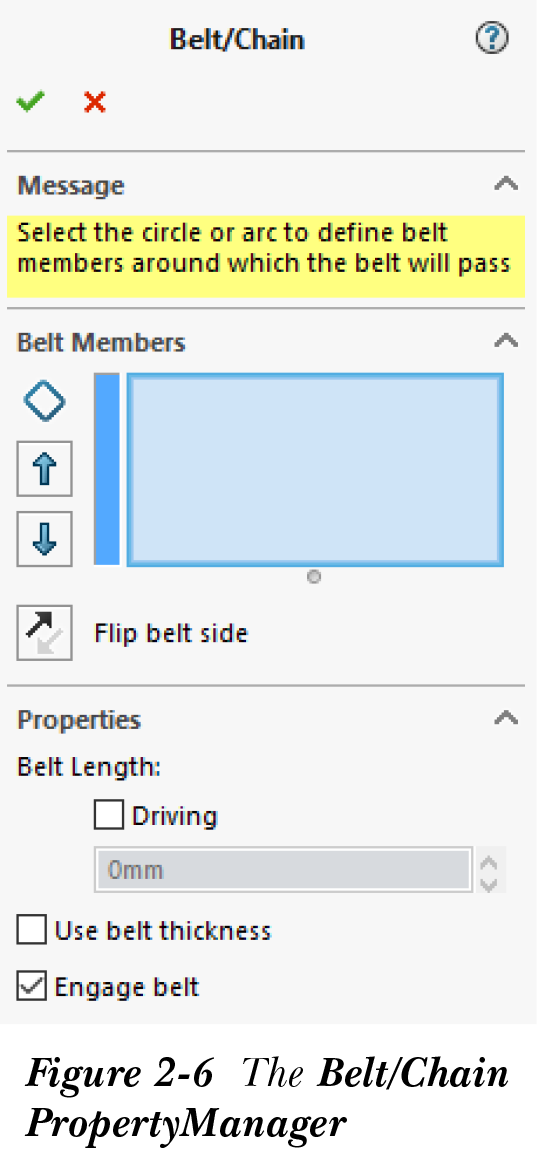

皮带/链（Belt/Chain） 工具用于在带轮之间插入皮带。此工具有助于您创建诸如多齿轮组、缆绳和皮带轮、链轮系统等机构。皮带根据带轮的直径自动创建带轮的联动运动。要在带轮之间添加皮带/链，请在绘图区中创建两个或多个带轮的草图，然后将它们转换为单独的块。带轮的草图应仅为圆或圆弧。从块工具栏中选择 皮带/链（Belt/Chain） 按钮，或从 SOLIDWORKS 菜单中选择 工具（Tools） > 草图实体（Sketch Entities） > 皮带/链（Belt/Chain）；将显示 皮带/链（Belt/Chain） PropertyManager，如图 2-6 所示，并且系统将提示您选择圆或圆弧以定义皮带将绕其穿过的皮带构件。接下来将讨论此 PropertyManager 中可用的选项。
皮带构件

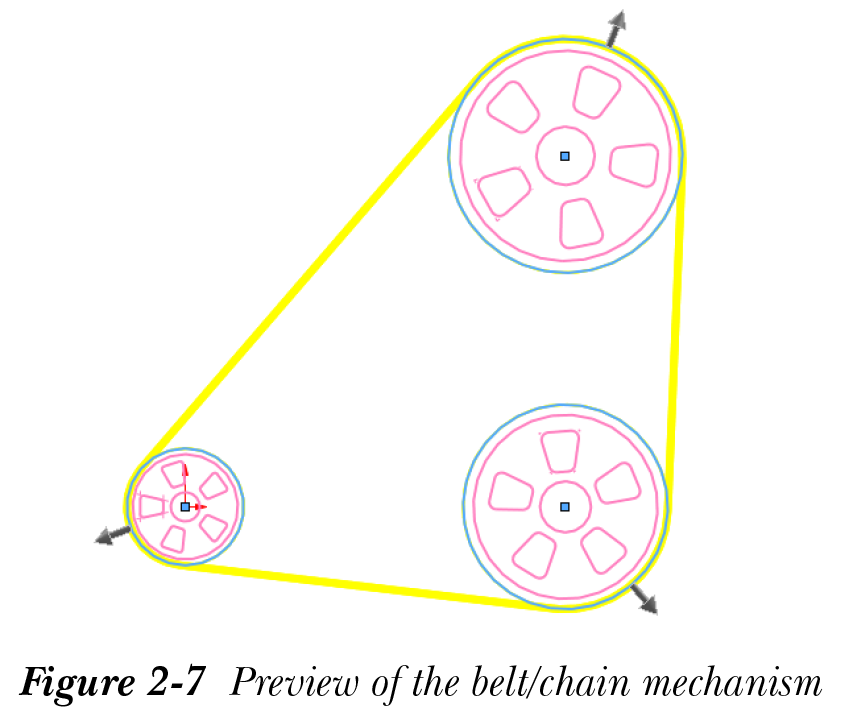

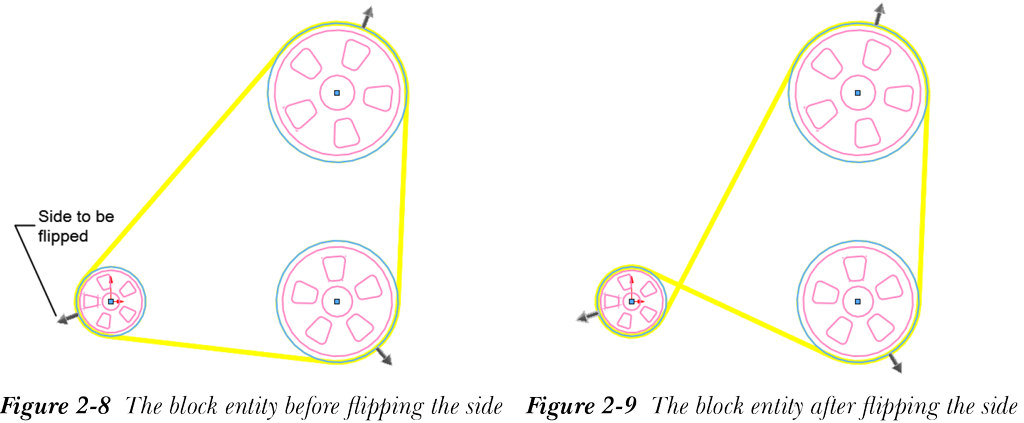

皮带构件（Belt Members） 卷展栏用于显示被选择用于定义皮带构件的块的名称。从绘图区中选择圆形块以定义皮带构件。所选块将显示在此卷展栏的 带轮零部件（Pulley components） 选择框中，并且皮带/链机构的预览将显示在绘图区中。您还可以从 带轮零部件（Pulley components） 选择框中移除所选块。为此，请从 带轮零部件（Pulley components） 选择框中选择一个块并调用快捷菜单。接下来，从快捷菜单中选择 删除（Delete） 选项；所选块将从选择框中移除。图 2-7 显示了选择皮带构件后皮带/链机构的预览。皮带构件（Belt Members） 卷展栏左侧可用的 上移（Move Up） 和 下移（Move Down） 按钮用于更改皮带构件的顺序。要将特定块在选择区域中上移，请选择它，然后选择 上移（Move Up） 按钮。同样，下移（Move Down） 按钮用于将所选皮带构件按顺序下移。使用这些按钮，您可以排列 皮带构件（Belt Members） 卷展栏选择区域中皮带构件的顺序。您还可以通过选择此卷展栏中可用的 翻转皮带侧（Flip belt side） 按钮来翻转所选皮带构件上放置皮带的一侧。或者，您可以通过单击绘图区中皮带构件的箭头来翻转皮带构件的一侧。图 2-8 显示了需要翻转侧的皮带构件，图 2-9 显示了翻转侧后的皮带构件。
属性

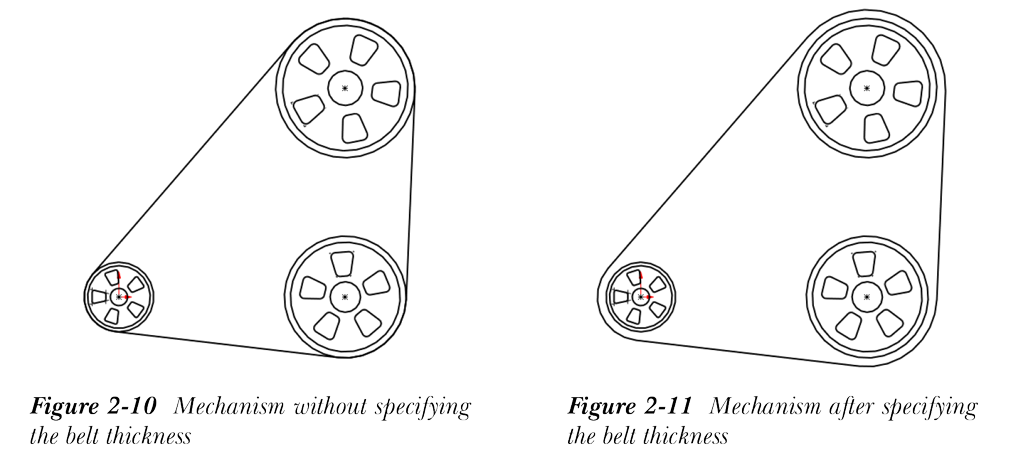

默认情况下，此卷展栏中的 驱动（Driving） 复选框处于清除状态，因此，皮带的驱动长度将自动计算。选择 驱动（Driving） 复选框以根据需要定义皮带的长度；长度微调框将被激活。您可以使用此微调框指定皮带的驱动长度。要指定皮带的厚度，请选择 使用皮带厚度（Use belt thickness） 复选框；将显示 皮带厚度（Belt thickness） 微调框。您可以在此微调框中指定皮带的厚度。接合皮带（Engage belt） 复选框用于接合或分离皮带机构。默认情况下，此复选框处于选中状态，用于接合皮带机构。要分离皮带机构，请清除此复选框。图 2-10 显示了未指定皮带厚度的机构，图 2-11 显示了指定皮带厚度后的同一机构。
