项目 5
气动夹爪装配体

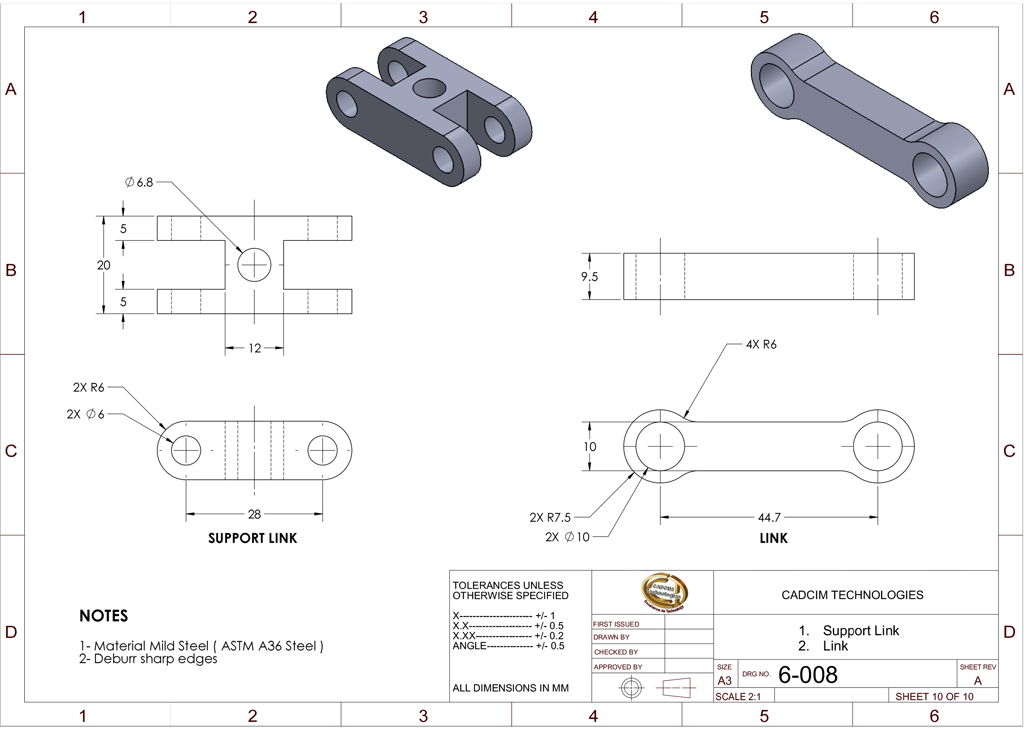

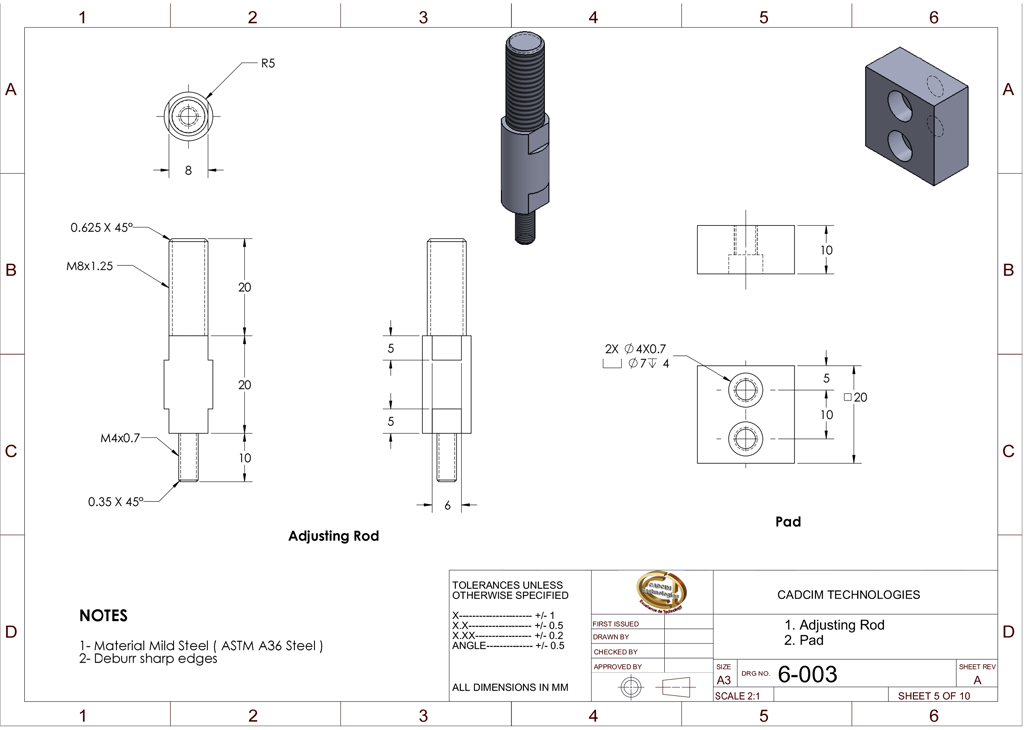

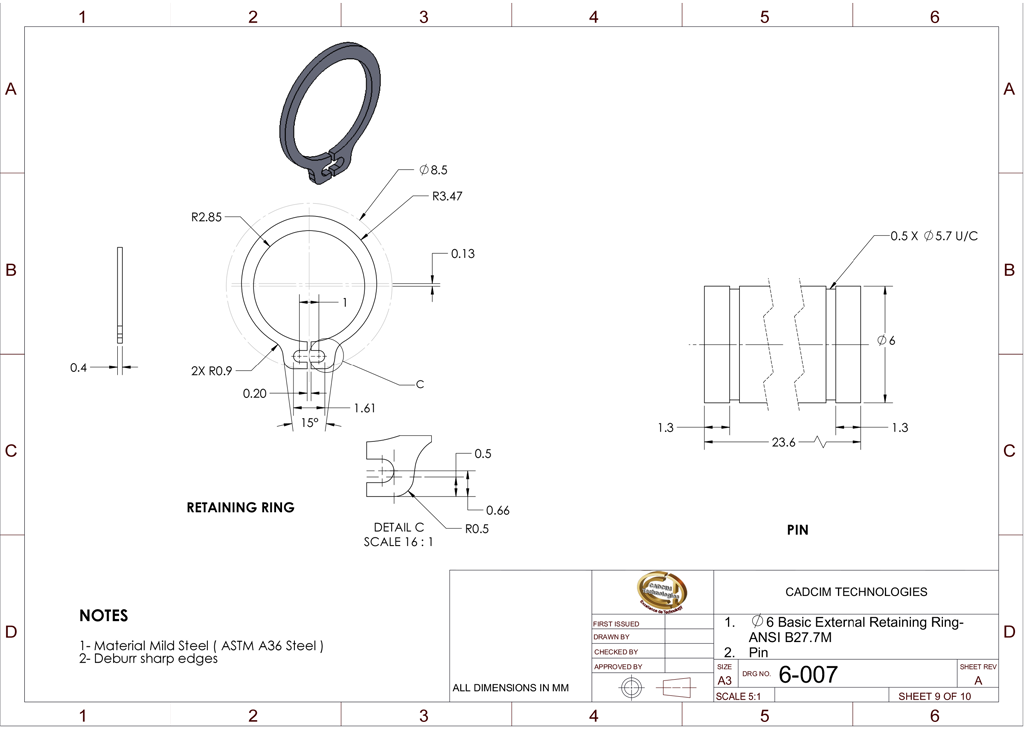

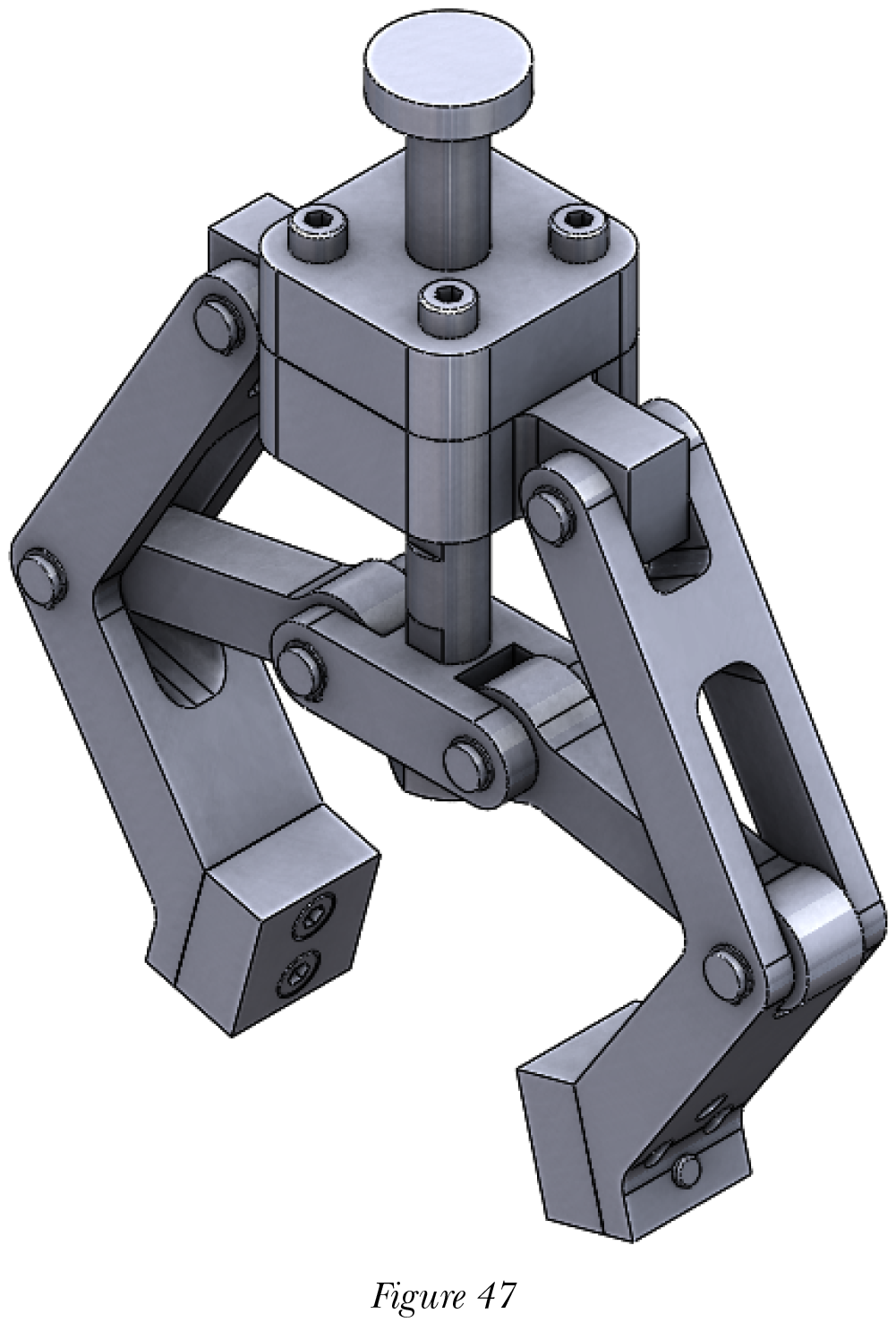

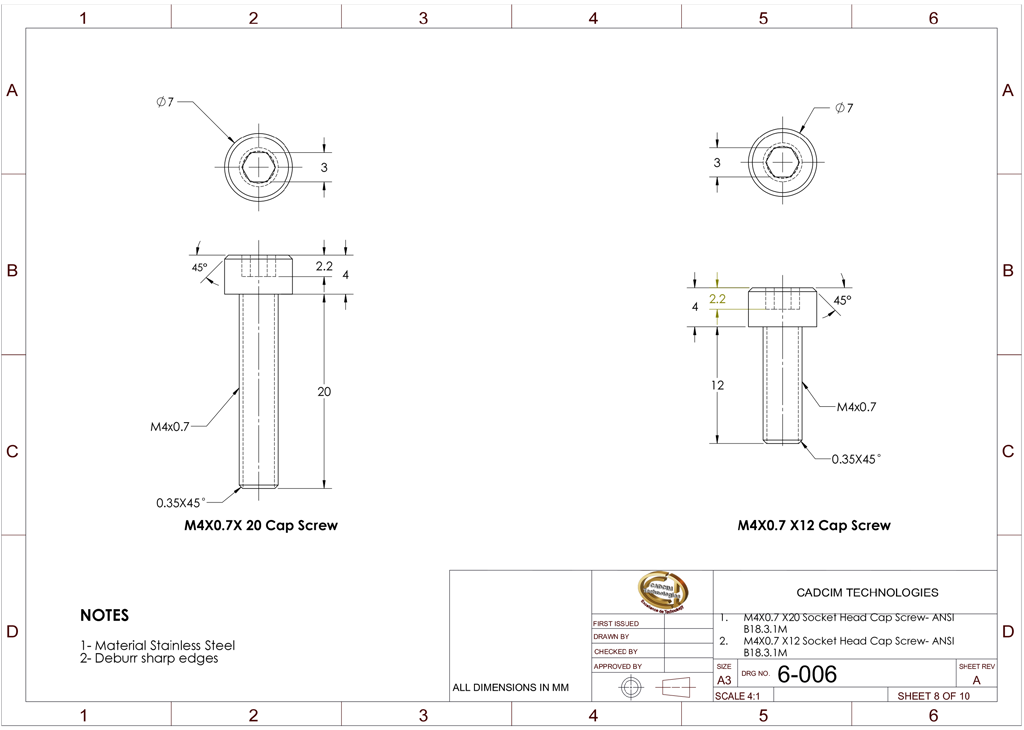

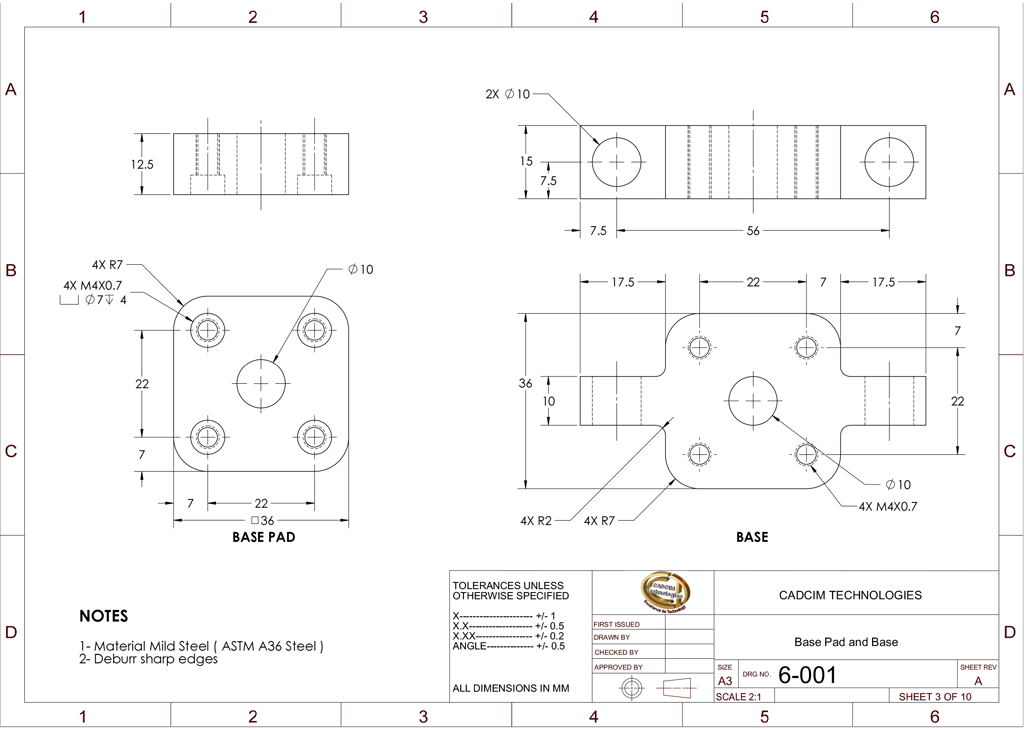

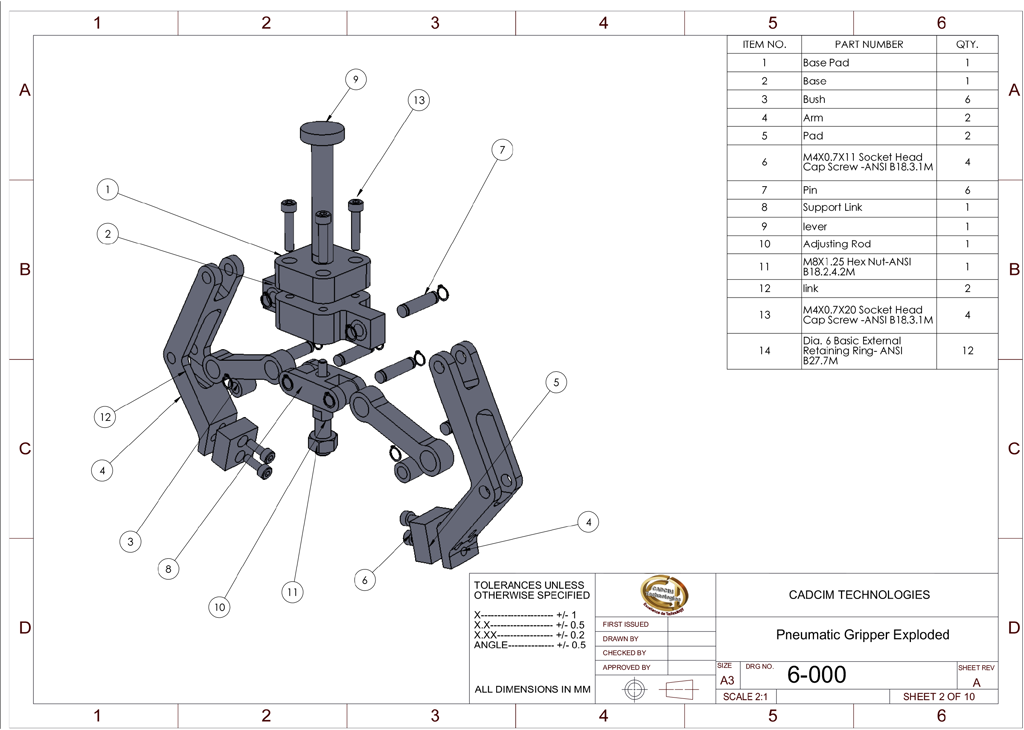

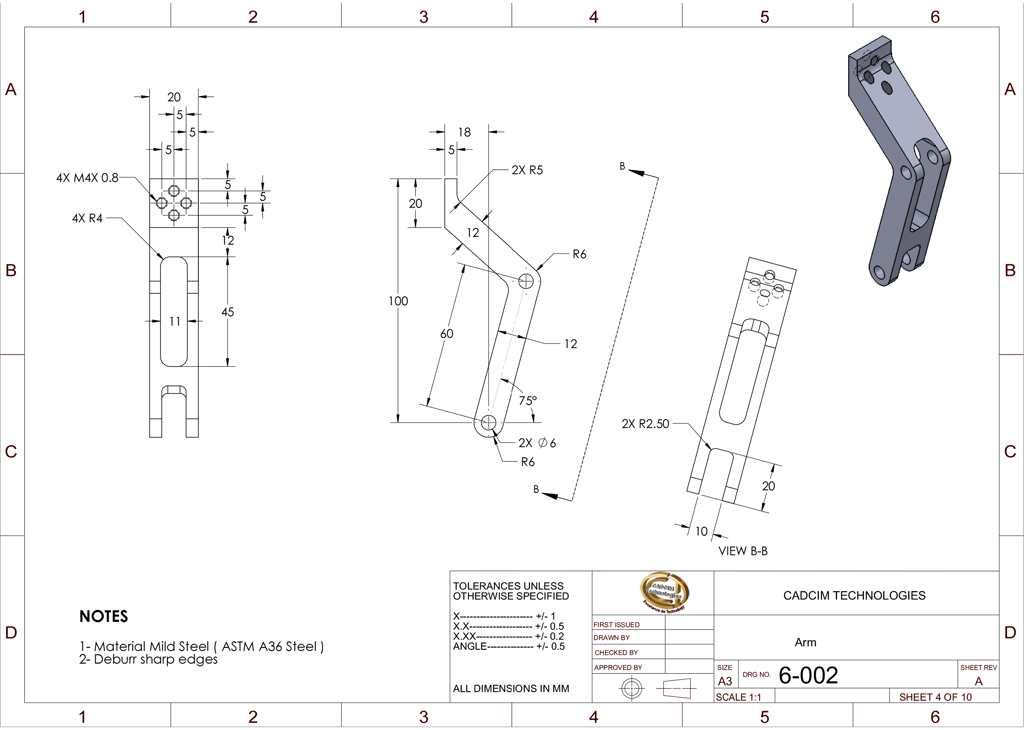

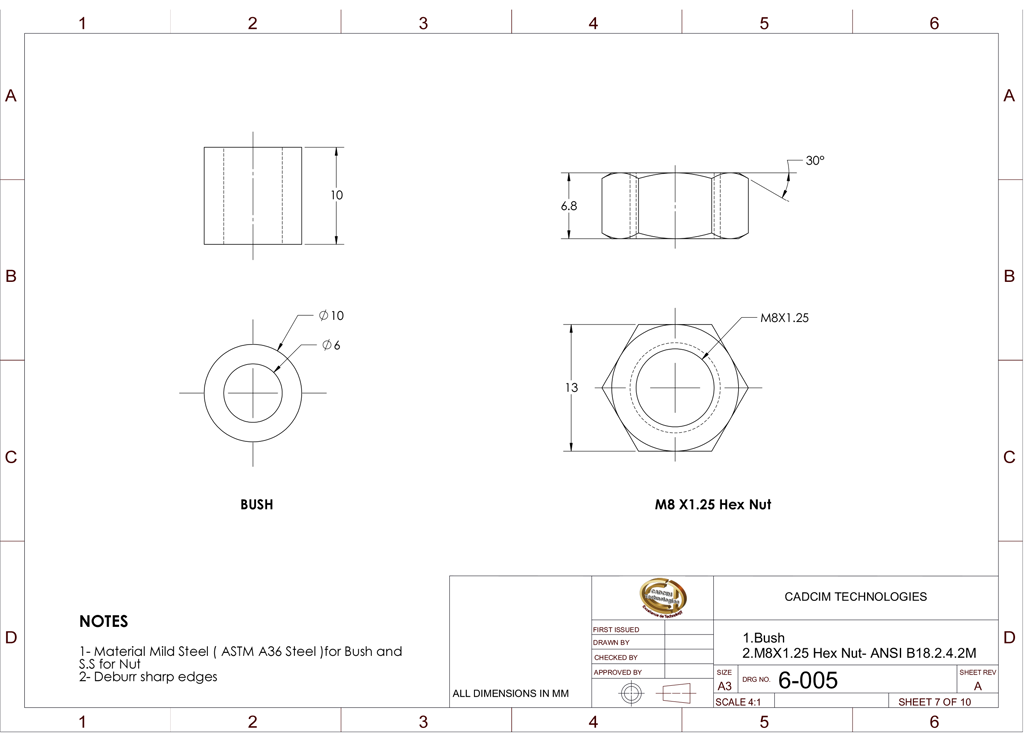

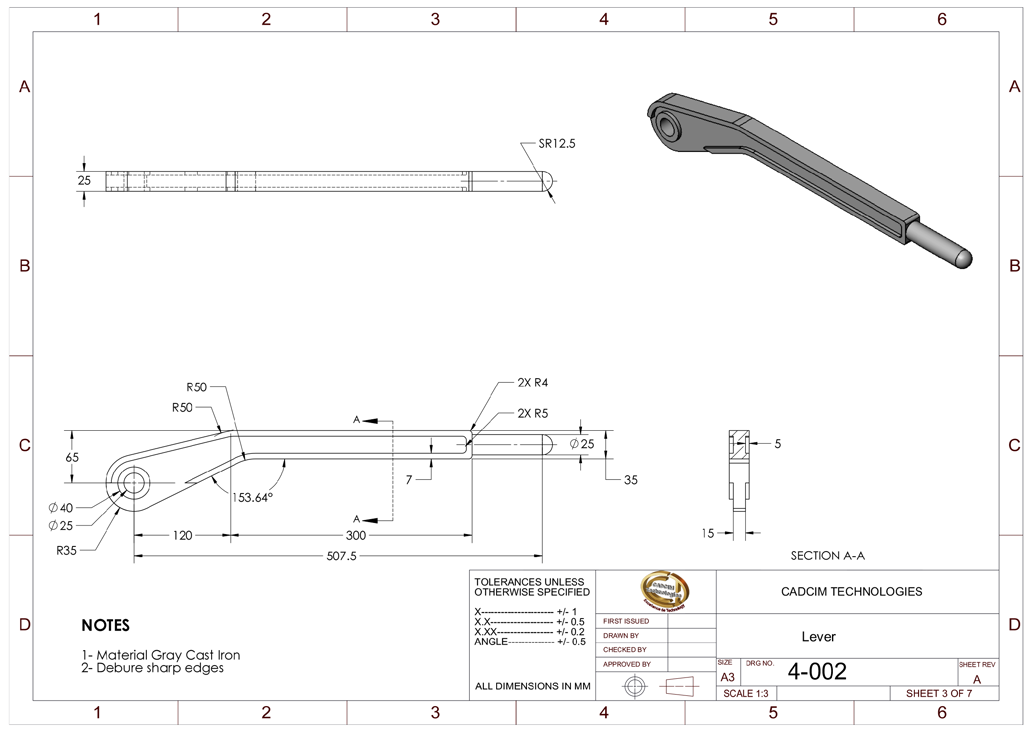

在本项目中，您将为气动夹爪装配体创建零部件，然后组装它们，参见图 47 和图 48。您需要将所有零部件创建为单独的零件文件。零部件的视图和尺寸如图 49 至图 56 所示。
图 48
图 49
图 50
图 51
图 52
图 53
图 54
图 55
图 56
