教程 3

教程 3

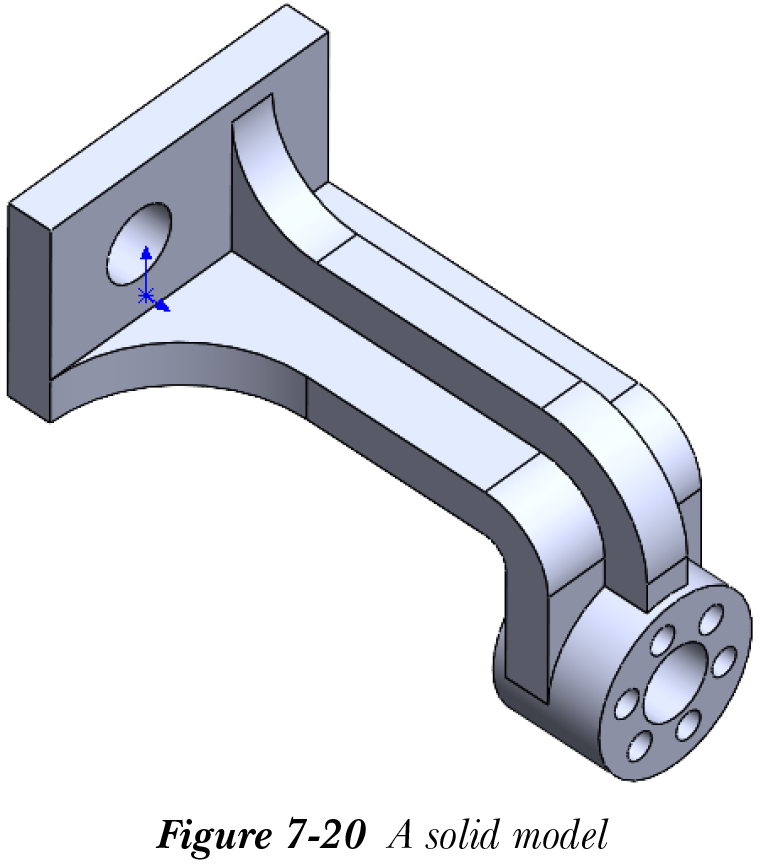

在本教程中，您将从之前下载的文件夹中打开 c07_tut03 文件，如图 7-20 所示。接下来，您将对模型进行网格划分，然后细化网格以进行进一步分析。用于对模型进行网格划分的参数如下：

网格类型：实体

单元大小：1.5 mm

使用指定的网格设置生成网格后，您需要进一步细化网格以获得更好的网格密度和质量。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 打开模型。

b. 启动新的静态算例。

c. 创建网格。

d. 插入局部网格控制。

e. 列出网格的统计信息。

打开模型

在本节中，您将启动 SOLIDWORKS Simulation 并打开输入文件。

1. 启动 SOLIDWORKS，从菜单栏中选择打开按钮；将显示打开对话框。
2. 浏览到下载模型的文件夹，然后选择模型（c07_tut03）。
3. 在打开对话框中选择打开按钮；模型将在 SOLIDWORKS 中打开。

启动线性静态算例

在本节中，您需要在 SOLIDWORKS Simulation 中启动线性静态分析。

1. 从 Simulation 命令管理器中的新建算例飞出工具中选择新建算例工具；将显示算例 PropertyManager。
2. 从常规仿真卷展栏中选择静态按钮，并在名称卷展栏的算例名称编辑框中输入算例名称 Linear Static。
3. 从算例 PropertyManager 中选择确定按钮以启动线性静态分析。

为模型生成网格

现在，您需要执行网格划分操作以生成用于分析的网格。

1. 从 Simulation 命令管理器中的运行此算例飞出工具中选择创建网格工具；将显示网格 PropertyManager。

现在，您需要使用滑块条设置网格密度以控制网格的全局单元大小。

2. 将滑块移动到滑块条的右端。

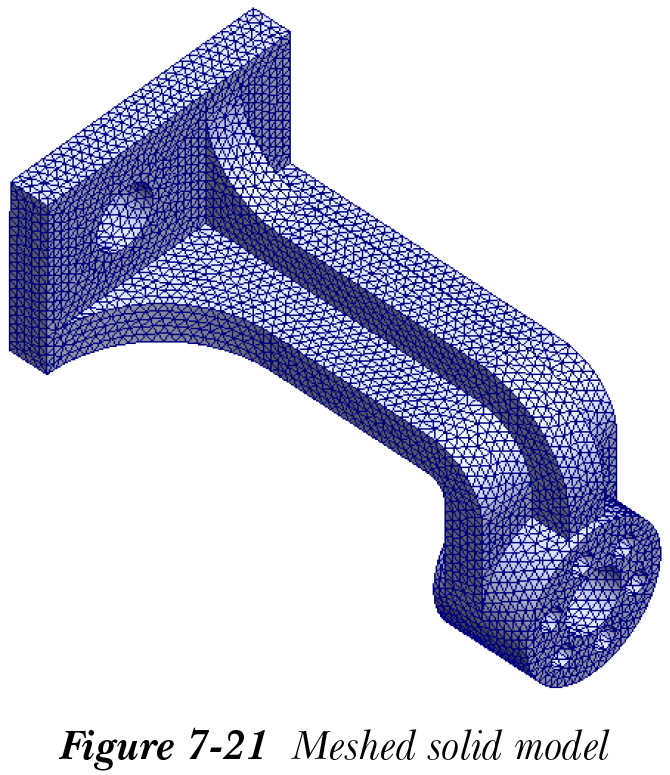

3. 从 PropertyManager 中选择确定按钮；将显示网格进度窗口，并生成具有指定设置的网格，参见图 7-21。

通过使用网格密度卷展栏中可用的重置按钮，您可以将滑块条重置到其默认位置。

插入局部网格控制

在本节中，您将设置用于生成网格的局部网格控制。通过使用网格控制 PropertyManager 中可用的选项，可以生成有效的网格。

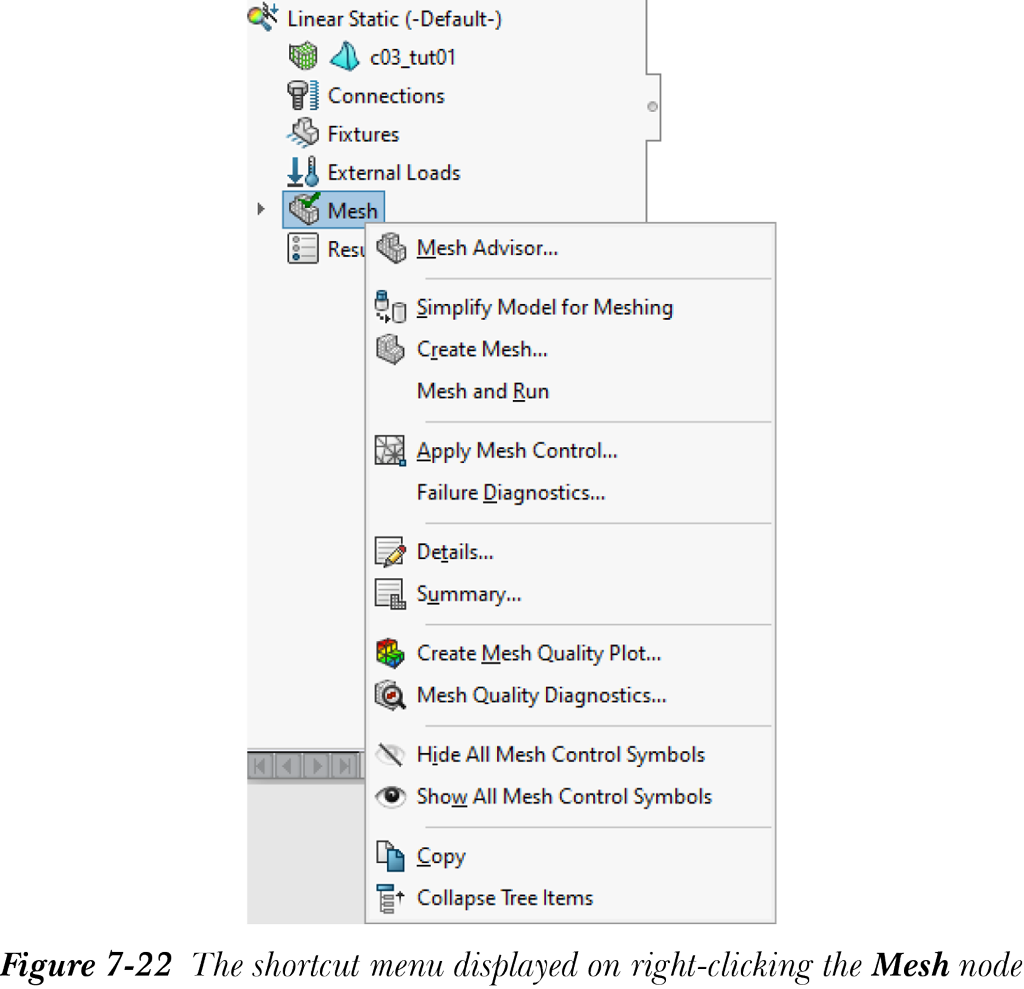

1. 在 Simulation 算例树中右键单击网格节点；将显示一个快捷菜单，参见图 7-22。

2. 从快捷菜单中选择应用网格控制选项；将显示网格控制 PropertyManager。
3. 在所选实体卷展栏中选择所有孔曲面；所选实体将在选择框中高亮显示。
4. 在网格参数卷展栏的单元大小编辑框中输入 1.5，并在单位下拉列表中选择 mm 选项。确保清除使用每零件大小复选框以设置网格的单元大小。接受对话框中的其他默认设置以创建网格。
5. 从所选实体卷展栏中选择创建网格按钮；将显示 Simulation 消息框，通知您所选实体的网格控制。

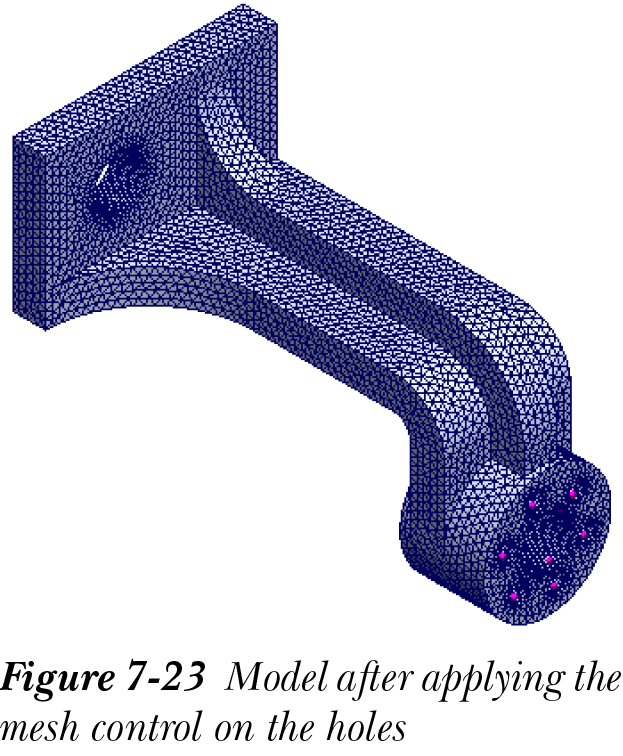

6. 从消息框中选择是按钮；将显示网格进度窗口并生成网格。图 7-23 显示了在模型孔上应用网格控制后的模型。

列出网格的统计信息

生成网格并应用网格控制后，列出网格上的单元和节点数量。

1. 在 Simulation 算例树中右键单击网格节点；将显示一个快捷菜单。
2. 从快捷菜单中选择详细信息选项；将显示网格详细信息窗口。

模型的所有单元、节点和网格类型等详细信息将显示在此窗口下，您可以看到为网格创建的总单元数和节点数。

3. 接下来，关闭网格详细信息窗口。

保存教程并退出 SOLIDWORKS Simulation

生成网格后，您需要保存教程并退出 SOLIDWORKS Simulation。

1. 使用保存按钮将教程保存到所需位置。
