自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行对比：

1. 在 SOLIDWORKS 中，钣金工具栏中的 __ 按钮用于创建基体法兰。
2. 折弯系数类型（Bend Allowance Type） 下拉列表中的 __ 选项用于使用折弯表指定折弯系数。
3. 在 视图定向（View Orientation） 卷展栏中选择 __ 复选框，以生成钣金零部件展开图的工程视图。
4. 钣金工具栏中的 __ 按钮用于创建折边。
5. __ 卷展栏用于定义除创建基体法兰时定义的默认折弯系数之外的折弯系数。
6. 要创建钣金零部件的展开图，需要选择 展开（Flatten） 按钮。（对/错）
7. 如果创建一个带有尖角的零件并将其转换为钣金零部件，则添加到钣金零部件的折弯将被识别为圆角折弯。（对/错）
8. 要创建闭合角，请从 特征（Features） 工具栏中选择 闭合角（Closed Corner） 按钮。（对/错）
9. 切口参数（Rip Parameters） 卷展栏中的 切口间隙（Rip Gap） 微调框用于定义两个连续法兰之间的切口距离。（对/错）
10. 草图折弯（Sketched Bend） 工具用于通过使用草图作为折弯线来创建折弯。（对/错）

复习题

回答以下问题：

1. 钣金工具栏中的以下哪个按钮用于折叠已展开的钣金？

(a) 展平 (b) 折叠

(c) 折弯 (d) 展开

2. 以下哪个工具用于将钣金零部件回退到没有任何折弯的阶段？

(a) 展平 (b) 不折弯

(c) 展开 (d) 移除折弯

3. 以下哪个工具用于展开钣金零部件？

(a) 展开 (b) 展平

(c) 不折弯 (d) 以上都不是

4. 以下哪个工具用于绘制折弯线？

(a) 中心线 (b) 圆弧

(c) 样条曲线 (d) 直线

5. 折弯系数类型（Bend Allowance Type） 下拉列表中的 __ 选项用于定义 K 因子。
6. __ 工具用于沿钣金零部件的边线创建一系列法兰。
7. __ 复选框用于根据钣金厚度设置特征终止条件的值。
8. 创建斜接法兰时，切口的距离值使用 __ 微调框修改。
9. 从钣金工具栏中选择 __ 按钮以创建放样折弯。
10. 放样折弯创建在 __ 之间。

练习 1

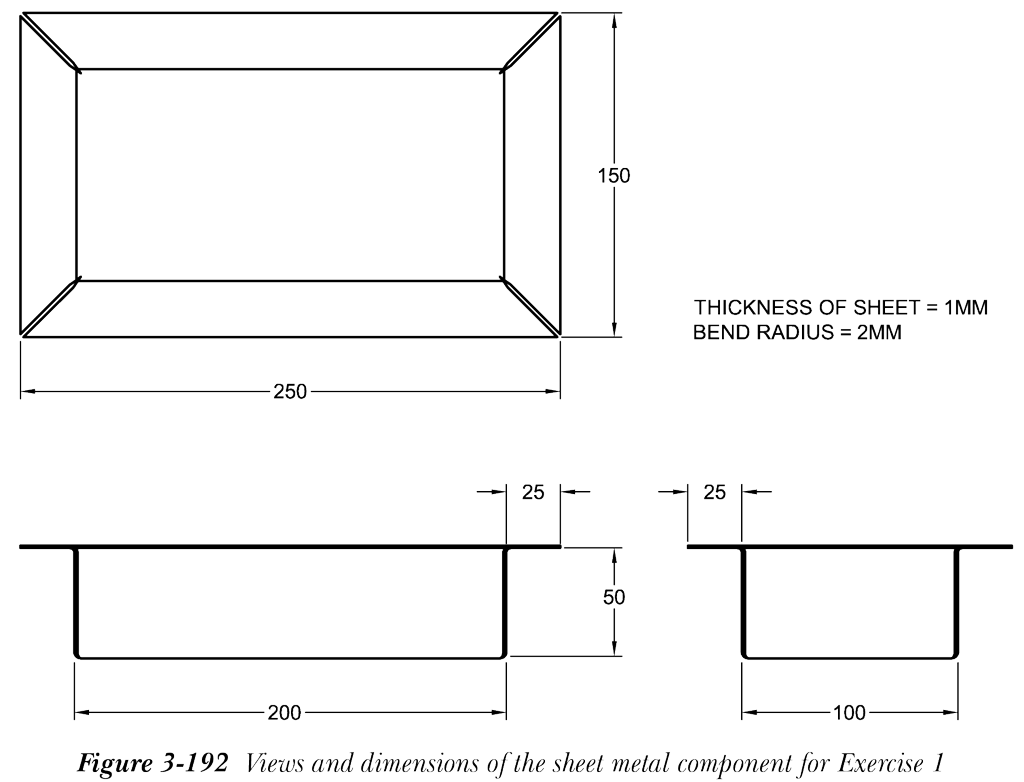

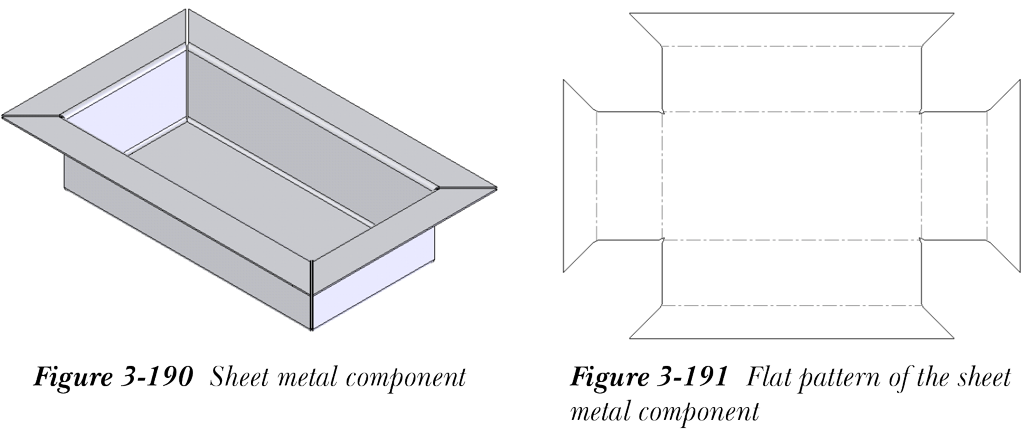

在本练习中，您将创建图 3-190 所示的钣金零部件。该模型的展开图如图 3-191 所示。要创建此模型，首先创建基体法兰。然后，需要创建斜接法兰以完成钣金零部件。默认折弯半径为 2 mm，K 因子为 0.5，矩形释放槽比例为 0.5。钣金厚度为 1 mm。斜接法兰的切口间隙为 2 mm。该模型的视图和尺寸如图 3-192 所示。（预计时间：20 分钟）

自测题答案

1. 基体法兰/薄片
2. 折弯表
3. 展开图
4. 折边
5. 自定义折弯系数
6. 对
7. 错
8. 错
9. 对
10. 对
