教程 2

教程 2

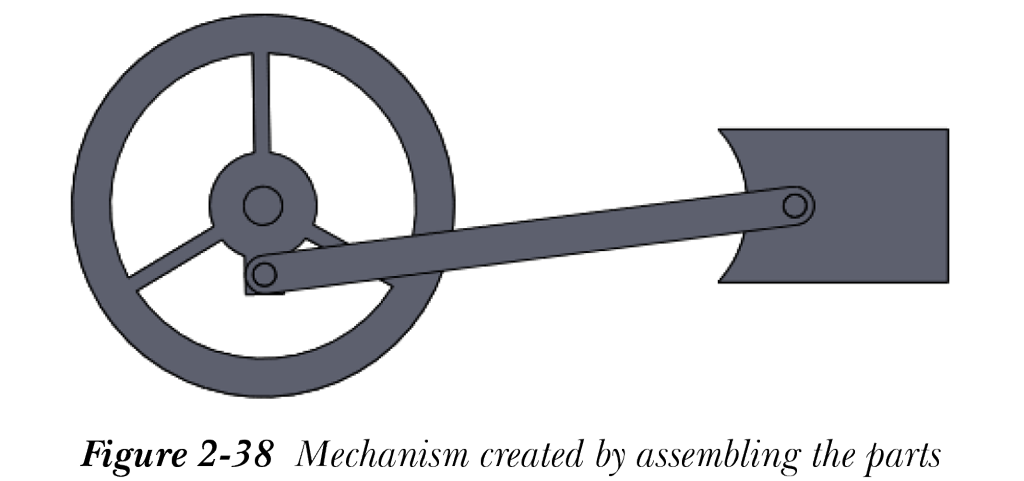

在本教程中，您将在布局环境中将二维块转换为零件，然后装配它们以创建机构，如图 2-38 所示。此外，您将通过应用旋转马达使机构动画化。图 2-39 至 2-42 显示了机构零件的不同视图及所需尺寸。（预计时间：45 分钟）

完成本教程需要以下步骤：

a. 使用草图工具创建机构的草图并将它们保存为不同的块文件。

b. 将块插入到布局环境中。

c. 将块转换为零件。

d. 装配零件。

e. 通过应用旋转马达使机构动画化。

f. 保存机构，然后关闭文档。

创建机构的草图并将其保存为块文件

1. 使用 新建 SOLIDWORKS 文档（New SOLIDWORKS Document） 对话框启动新的 SOLIDWORKS 零件文档并调用草图环境。

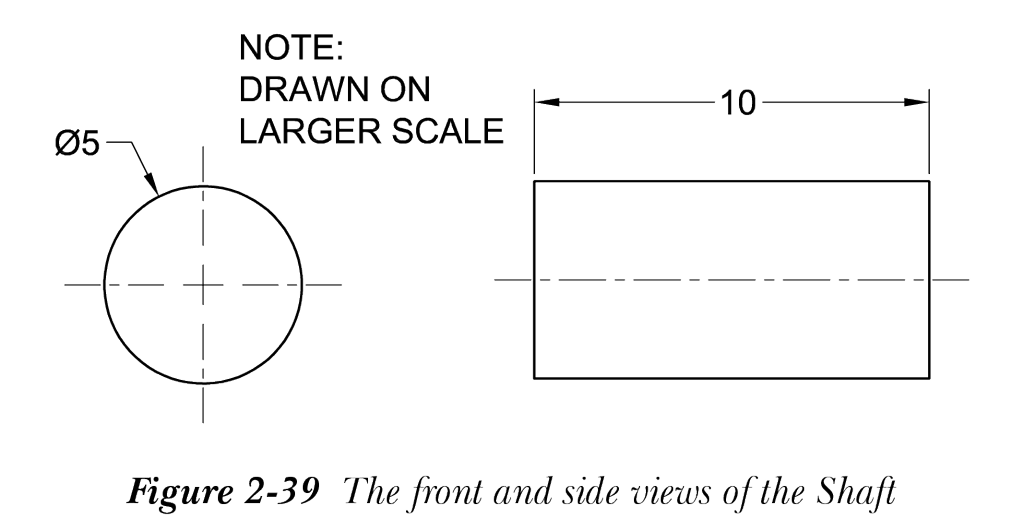

2. 使用 草图（Sketch） CommandManager 中的工具绘制轴主视图的草图。有关轴的尺寸，参考图 2-39。通过选择块工具栏中的 保存块（Save Block） 按钮，将轴的草图保存为 c02 文件夹中的块文件。

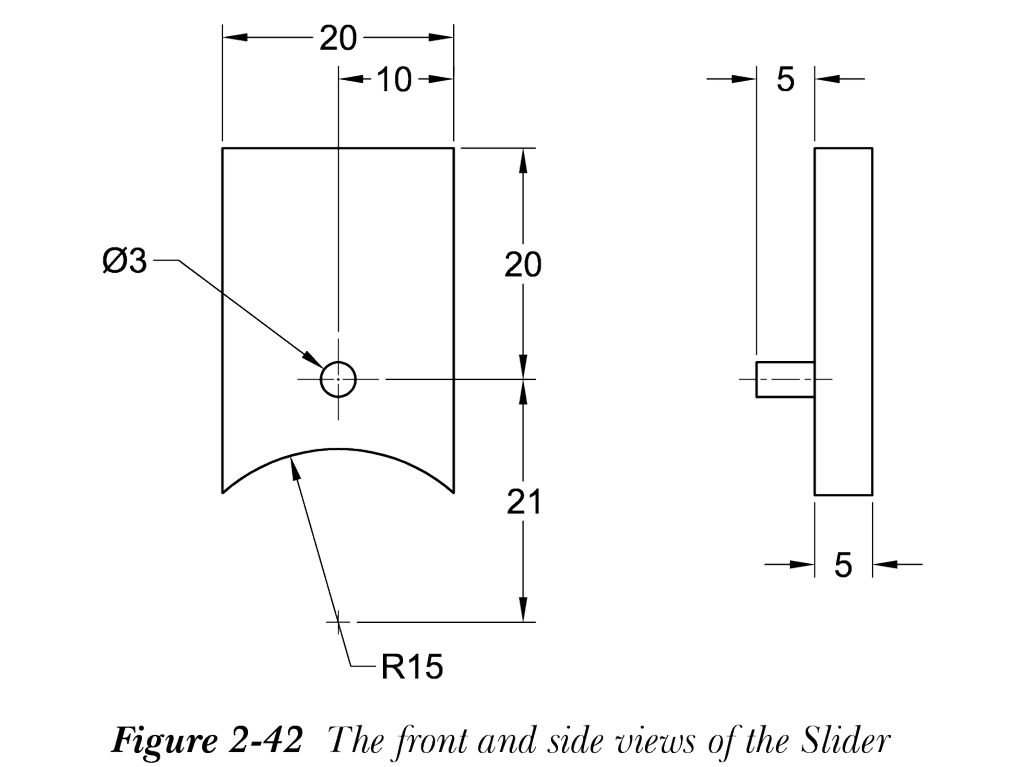

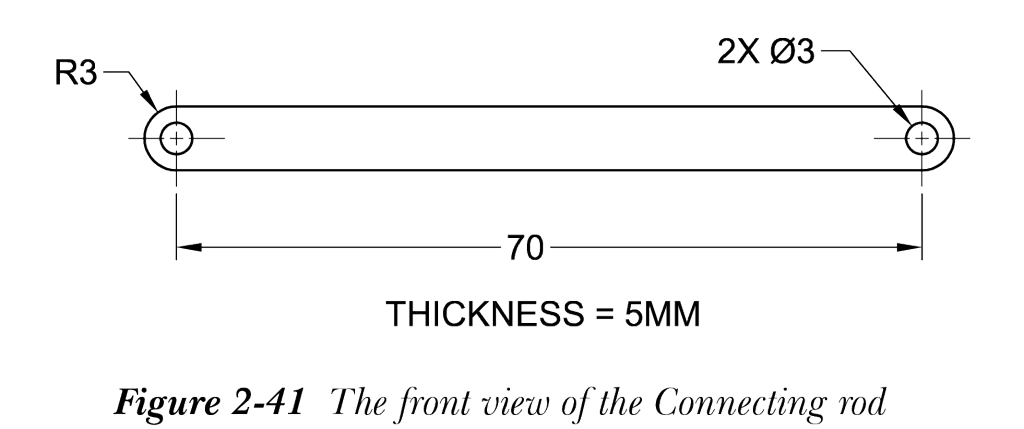

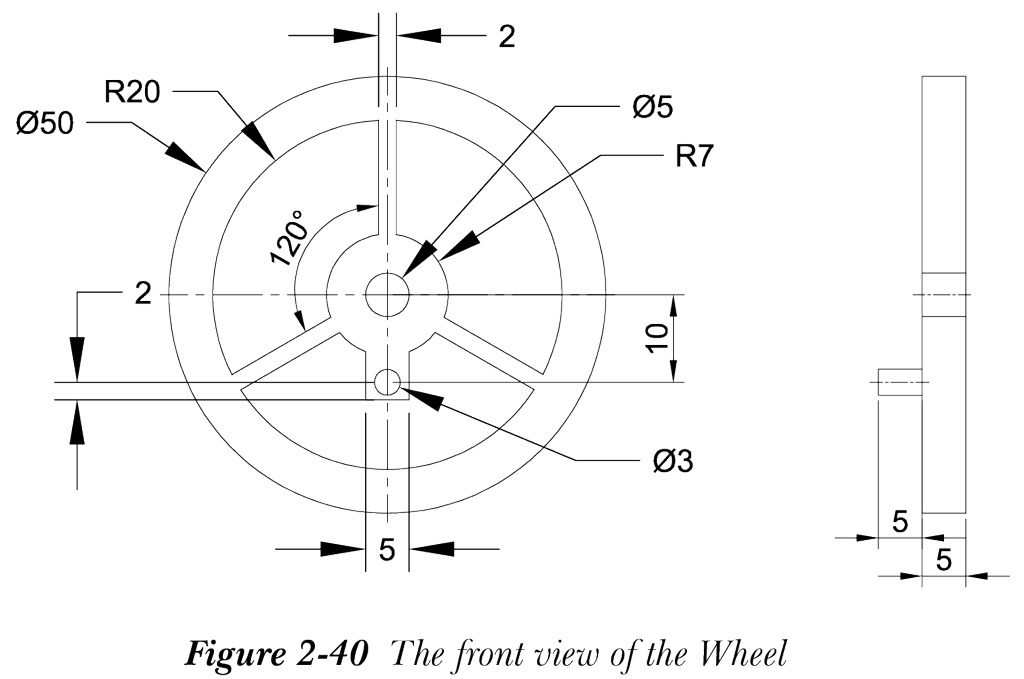

3. 同样，在单独的草图环境中创建轮、连杆和滑块的草图。有关草图的尺寸，参考图 2-40 至 2-42。将所有草图保存为 c02 文件夹中的单独块文件。

在布局环境中插入所有块

将所有草图保存为单独的块文件后，您需要将这些块逐个放置在布局环境中以将它们转换为零件。

1. 通过从 新建 SOLIDWORKS 文档（New SOLIDWORKS Document） 对话框中选择 装配体（Assembly） 按钮启动新的装配体文档。关闭 打开（Open） 对话框，然后从 开始装配体（Begin Assembly） PropertyManager 中选择 创建布局（Create Layout） 按钮；将调用布局环境。
2. 从 视图（抬头）（View (Heads-Up)） 工具栏中选择 视图定向（View Orientation） 按钮；将显示一个弹出菜单。从弹出菜单中选择 垂直于（Normal To） 按钮以将基准面的方向更改为垂直于屏幕。

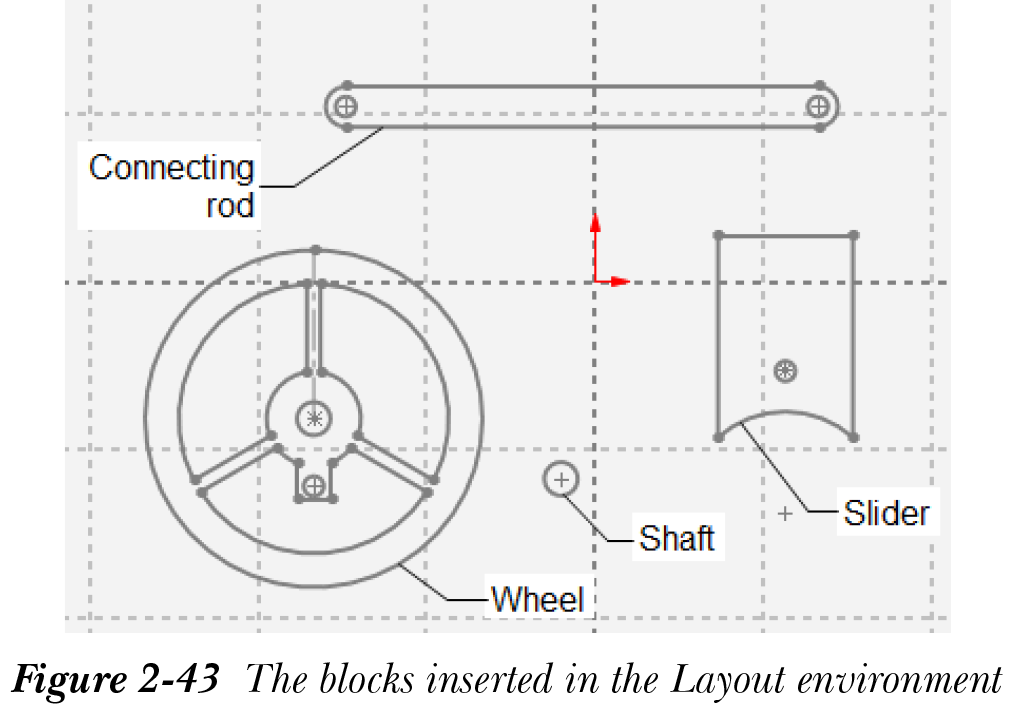

3. 从块工具栏中选择 插入块（Insert Block） 按钮，并在布局环境中插入轴、轮、连杆和滑块，如图 2-43 所示。

将块转换为零件

现在，您需要将所有块转换为零件以创建三维机构。

1. 从 布局（Layout） CommandManager 中选择 从块制作零件（Make Part from Block） 按钮；将显示 从块制作零件（Make Part From Block） PropertyManager。
2. 从绘图区或从 FeatureManager 设计树中选择所有块；所选块的名称将显示在 所选块（Selected Blocks） 选择框中。从 PropertyManager 中选择 确定（OK） 按钮；所有块将在 FeatureManager 设计树中显示，其左侧带有零件符号。
3. 从菜单栏中选择 重建（Rebuild） 按钮以更新更改。
4. 从 FeatureManager 设计树中选择 Shaft 并右键单击；将显示一个弹出工具栏。从此工具栏中选择 编辑零件（Edit Part） 按钮；将调用零件环境。
5. 从 CommandManager 中选择 特征（Features） 选项卡。
6. 从 特征（Features） CommandManager 中选择 拉伸凸台/基体（Extruded Boss/Base） 按钮；将显示 拉伸（Extrude） PropertyManager，并且系统将提示您选择草图。
7. 从绘图区中选择轴的草图；将显示轴的预览。
8. 在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 10 mm，然后选择 反向（Reverse Direction） 按钮。接下来，选择 确定（OK） 按钮以退出 PropertyManager。
9. 单击屏幕右上角可用的确认角。
10. 同样，从 FeatureManager 设计树中选择 Wheel 并右键单击；将显示一个弹出工具栏。通过从弹出工具栏中选择 编辑零件（Edit Part） 按钮调用零件环境。
11. 通过从 特征（Feature） CommandManager 中选择 拉伸凸台/基体（Extruded Boss/Base） 按钮调用 拉伸（Extrude） PropertyManager。
12. 从绘图区或从 FeatureManager 设计树中选择 Wheel 的草图；其预览将显示。在 深度（Depth） 微调框中输入 5 mm，并在 PropertyManager 的 方向 1（Direction 1） 卷展栏中选择 反向（Reverse Direction） 按钮。选择 确定（OK） 按钮。
13. 单击 FeatureManager 设计树中 Wheel 的 凸台-拉伸（Boss-Extrude） 特征左侧可用的 符号；将显示拉伸特征的草图。
14. 从 FeatureManager 设计树中选择拉伸特征的草图并调用 凸台-拉伸（Boss-Extrude） PropertyManager。

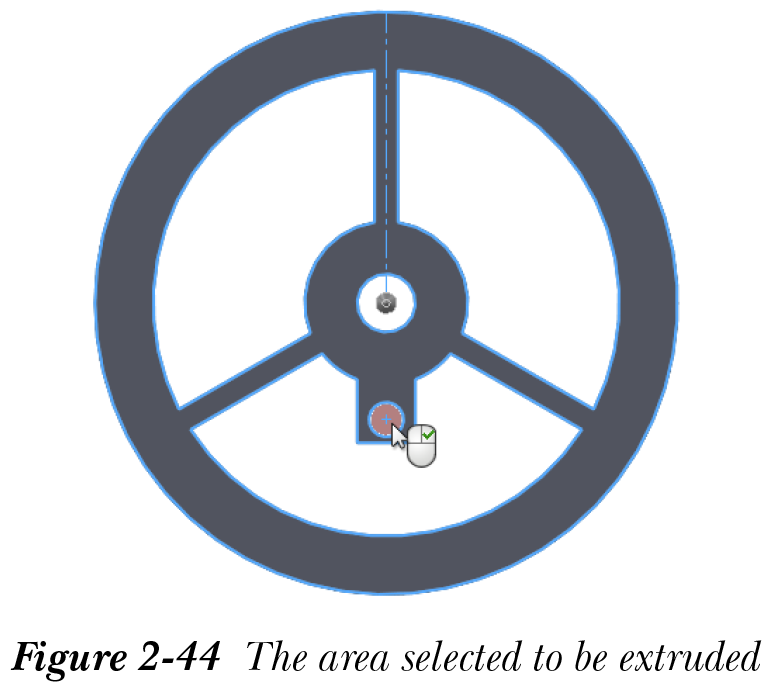

15. 展开 PropertyManager 中的 所选轮廓（Selected Contours） 卷展栏。缩放轮特征并选择要拉伸的轮区域，如图 2-44 所示。

16. 在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 10 mm，并使用 中面（Mid Plane） 选项拉伸它。单击确认角以退出。
17. 从 FeatureManager 设计树中选择 Connecting rod 并右键单击；将显示一个弹出工具栏。通过从弹出工具栏中选择 编辑零件（Edit Part） 按钮调用零件环境。
18. 调用 拉伸（Extrude） PropertyManager，并从设计树中选择 Connecting rod 的草图。在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 5 mm，然后从 凸台-拉伸（Boss-Extrude） PropertyManager 中选择 确定（OK） 按钮。接下来，单击确认角。
19. 从 FeatureManager 设计树中选择 Slider，并通过从显示的弹出工具栏中选择 编辑零件（Edit Part） 按钮调用零件环境。
20. 调用 拉伸（Extrude） PropertyManager，并从绘图区中选择滑块的草图；其预览将显示。
21. 在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 5 mm，并在 PropertyManager 中选择 反向（Reverse Direction） 按钮。接下来，选择 确定（OK） 按钮以退出。
22. 单击设计树中滑块的 凸台-拉伸（Boss-Extrude） 特征左侧可用的 符号；将显示拉伸特征的草图。
23. 从设计树中选择拉伸特征的草图并调用 凸台-拉伸（Boss-Extrude） PropertyManager。接下来，展开 所选轮廓（Selected Contours） 卷展栏，并选择滑块中直径为 3 mm 的孔所包围的区域；其预览将显示。
24. 在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 10 mm，并使用 中面（Mid Plane） 选项拉伸它。最后，选择 确定（OK） 按钮以退出 PropertyManager。

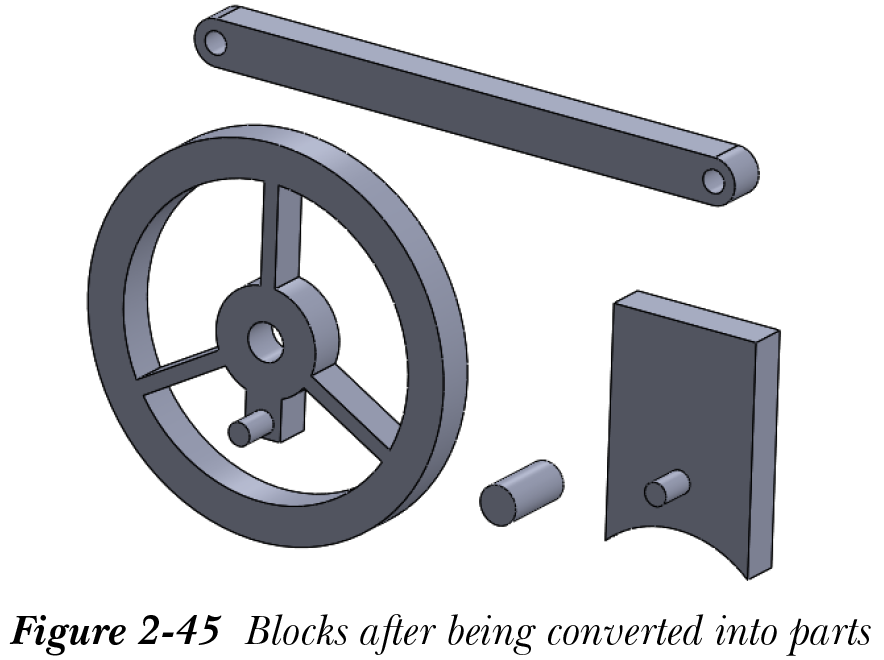

25. 单击确认角以退出零件环境。图 2-45 显示了块转换为零件后的情况。

装配零件

创建所有零件后，您需要使用配合关系在装配体环境中装配它们。

1. 从 CommandManager 中选择 装配体（Assembly） 选项卡；将显示 装配体（Assembly） CommandManager。

首先，您需要将轮与轴装配在一起。因此，您需要固定轴。

2. 从绘图区中选择 Shaft 并右键单击；将显示一个快捷菜单。从快捷菜单中选择 固定（Fix） 选项；轴将被固定。现在，您无法移动或旋转它。

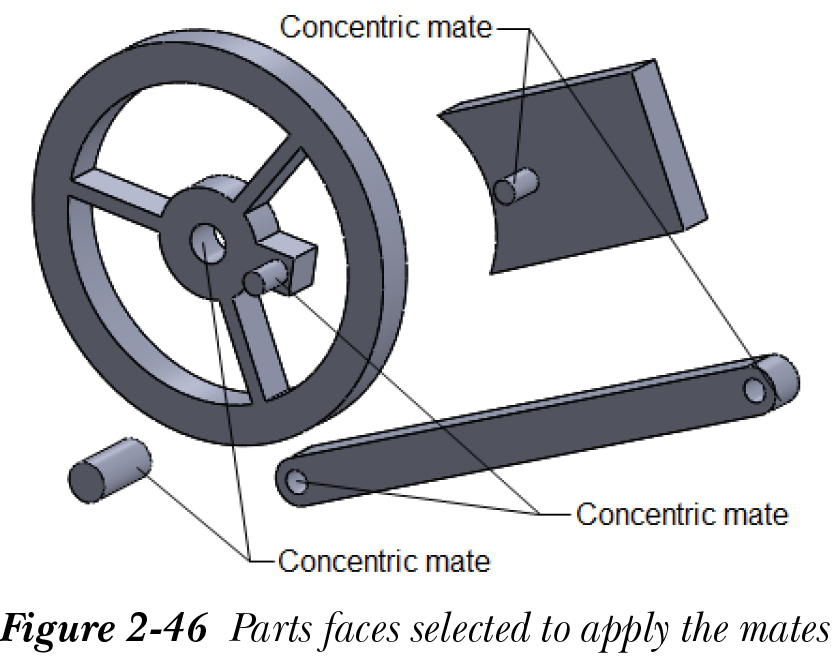

3. 调用 配合（Mate） PropertyManager，并在轮的最内侧圆形面和轴之间应用 同心（Concentric） 配合，参考图 2-46。从 配合（Mate） 弹出工具栏中选择 添加/完成配合（Add/Finish Mate） 按钮。
4. 在连杆最左侧的内圆形面和轮上手柄的圆柱面之间应用 同心（Concentric） 配合，参考图 2-46。从 配合（Mate） 弹出工具栏中选择 添加/完成配合（Add/Finish Mate） 按钮。
5. 同样，在滑块上手柄的圆柱面和连杆的另一个圆形面之间应用 同心（Concentric） 配合，参考图 2-46。从 配合（Mate） 弹出工具栏中选择 添加/完成配合（Add/Finish Mate） 按钮。

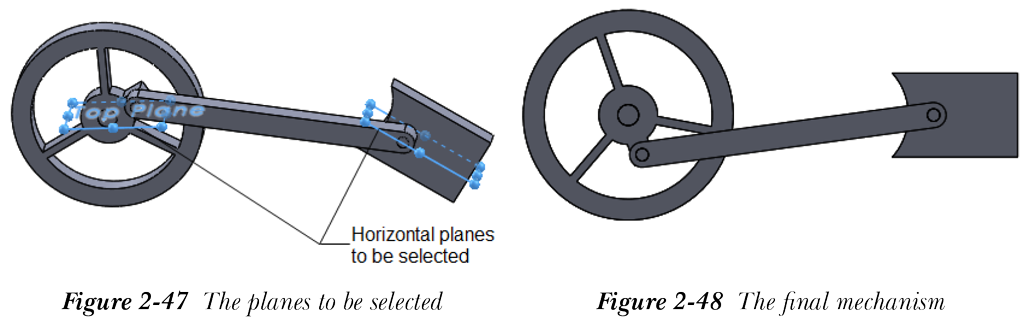

6. 接下来，在轴和滑块的水平面之间应用 重合（Coincident） 配合，参考图 2-47。接下来，退出 配合（Mate） PropertyManager。图 2-48 显示了机构的最终装配体。

向机构应用运动

接下来，您需要向机构应用运动以检查其工作情况。

1. 选择绘图区左下角可用的 运动算例 1（Motion Study 1） 选项卡；将显示 MotionManager。
2. 从 MotionManager 工具栏中选择 马达（Motor） 按钮；将显示 马达（Motor） PropertyManager。
3. 此 PropertyManager 中默认选择 旋转马达（Rotary Motor）。选择轮的前面作为指定旋转方向的参考；所选面将显示在 PropertyManager 的 零部件/方向（Component / Direction） 卷展栏的 马达方向（Motor Direction） 选择框中。如果需要，您可以通过从 零部件/方向（Component / Direction） 卷展栏中选择 反向（Reverse Direction） 按钮来翻转马达的旋转方向。
4. 从 马达（Motor） PropertyManager 中选择 确定（OK） 按钮以退出。
5. 从 MotionManager 工具栏中选择 计算（Calculate） 按钮以计算机构的运动。
6. 从 MotionManager 工具栏中选择 播放（Play） 按钮以查看机构的运动，然后选择 停止（Stop） 按钮以停止机构的运动。
7. 最后，从菜单栏中选择 重建（Rebuild） 按钮。

保存模型

1. 从菜单栏中选择 保存（Save） 按钮；将显示 保存修改的文档（Save Modified Documents） 对话框。
2. 确保 文件名 列中的所有复选框均已选中。接下来，选择 全部保存（Save All） 按钮；将显示 另存为（Save As） 对话框。
3. 浏览到该位置，输入 c02_tut02 作为文件名，然后选择 保存（Save） 按钮；将显示 SOLIDWORKS 消息框。
4. 从此消息框中选择 确定（OK） 按钮；将再次显示 另存为（Save As） 对话框。
5. 选择 外部保存（指定路径）（Save externally (specify paths)） 单选按钮，然后选择 确定（OK） 按钮；装配体将被保存。
6. 通过从 SOLIDWORKS 菜单中选择 文件（File） > 关闭（Close） 关闭文档。
