项目 8
手钻装配体

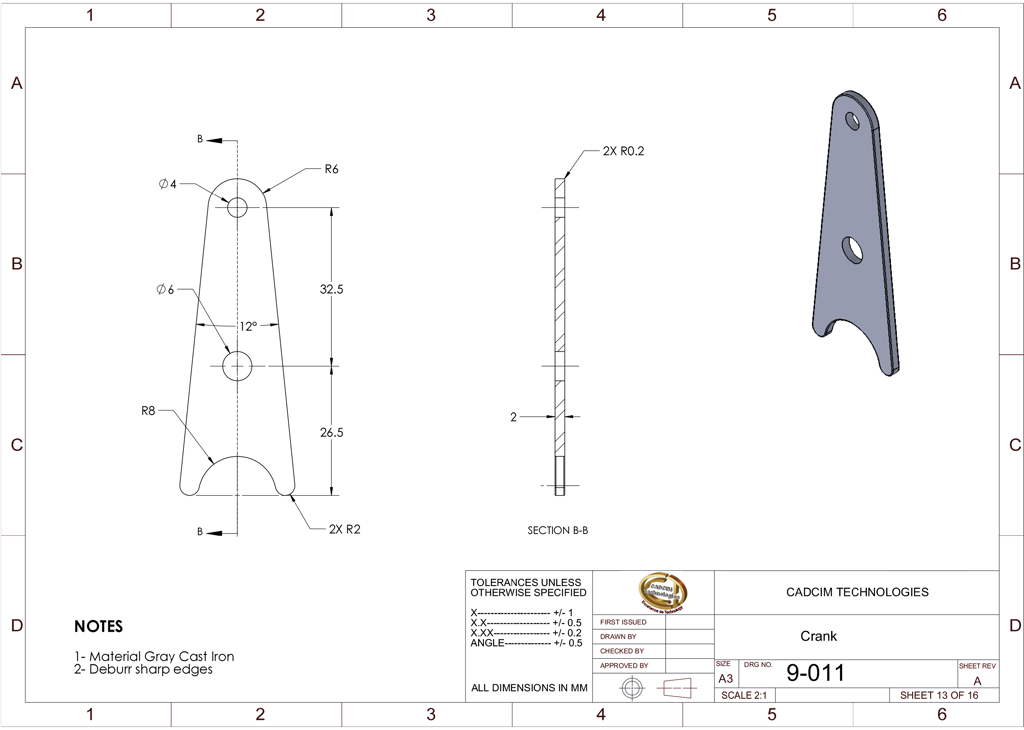

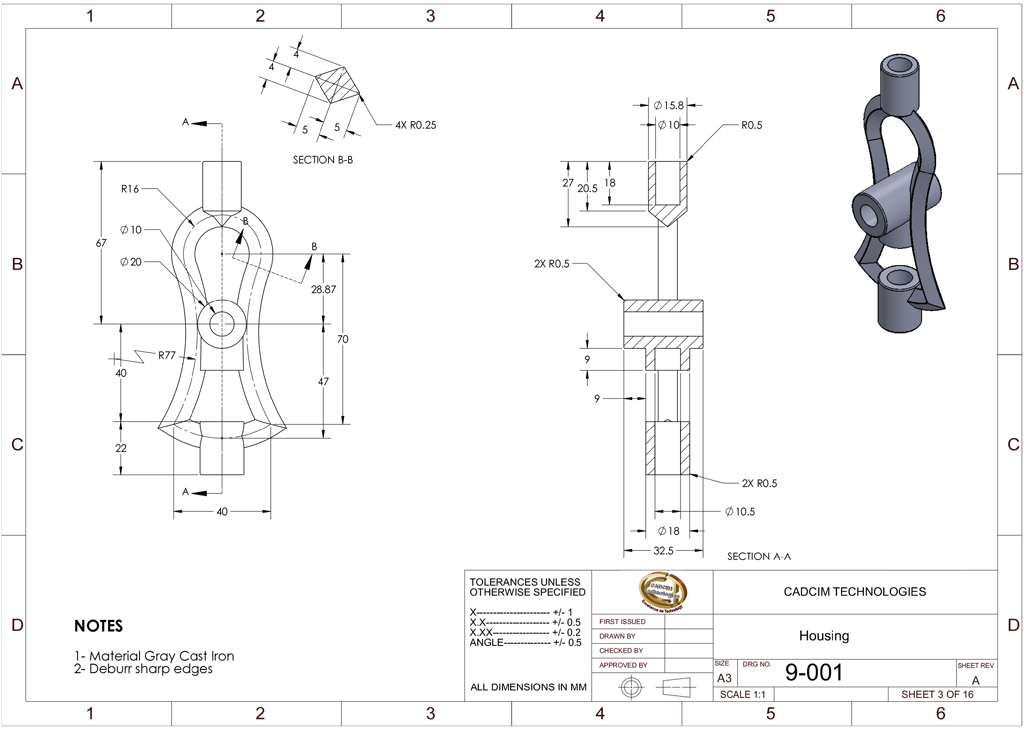

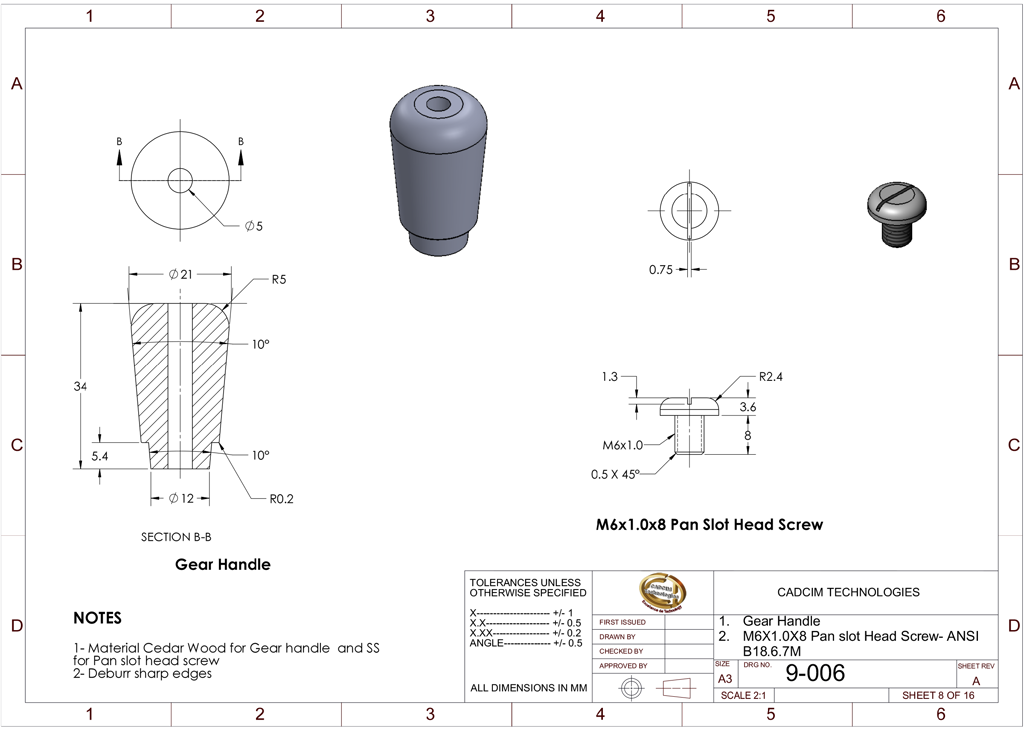

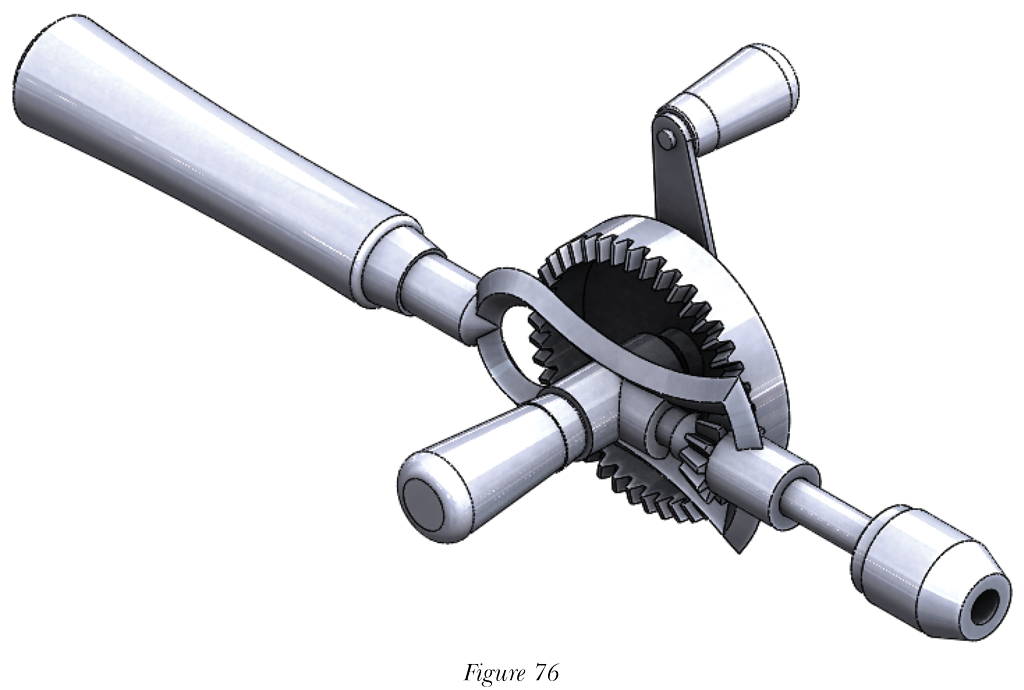

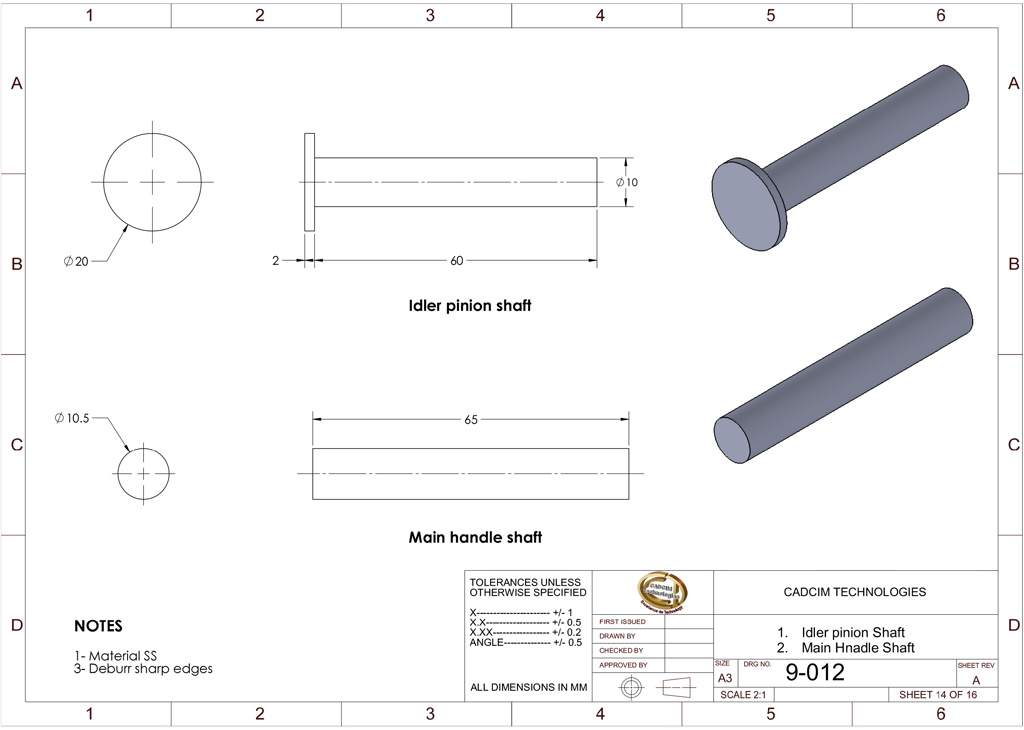

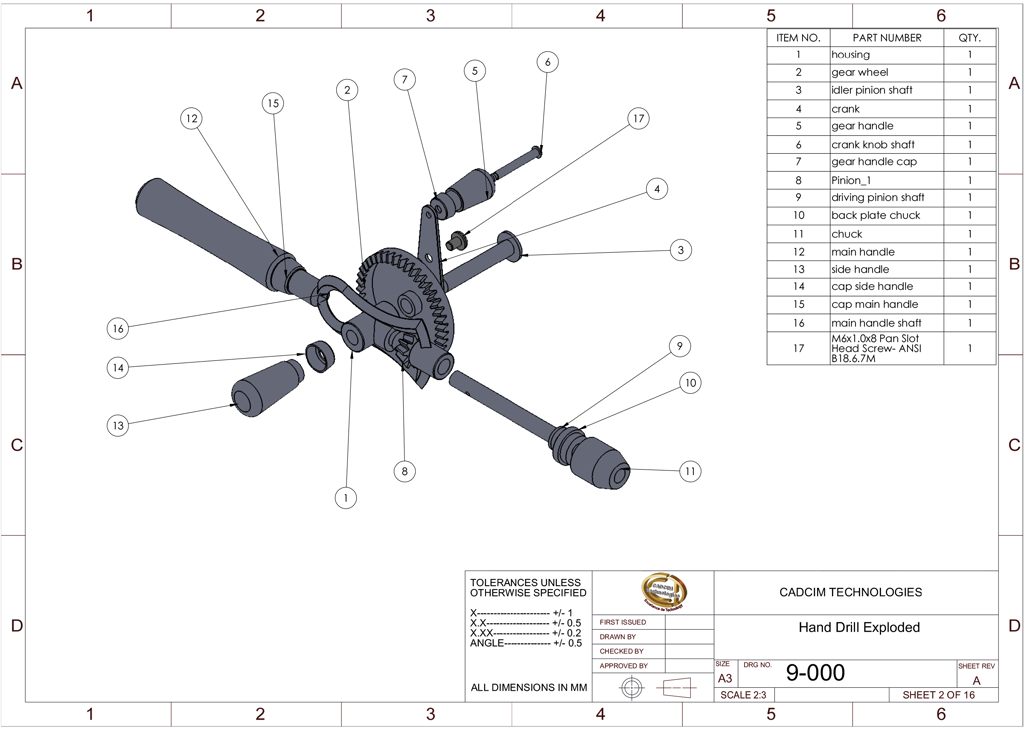

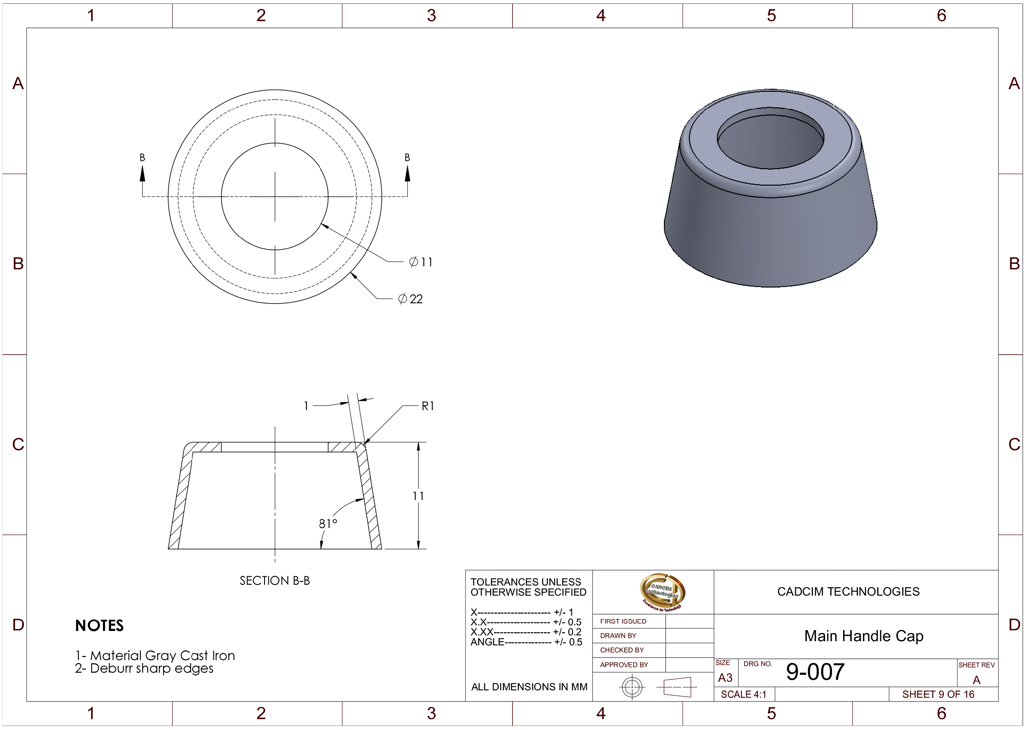

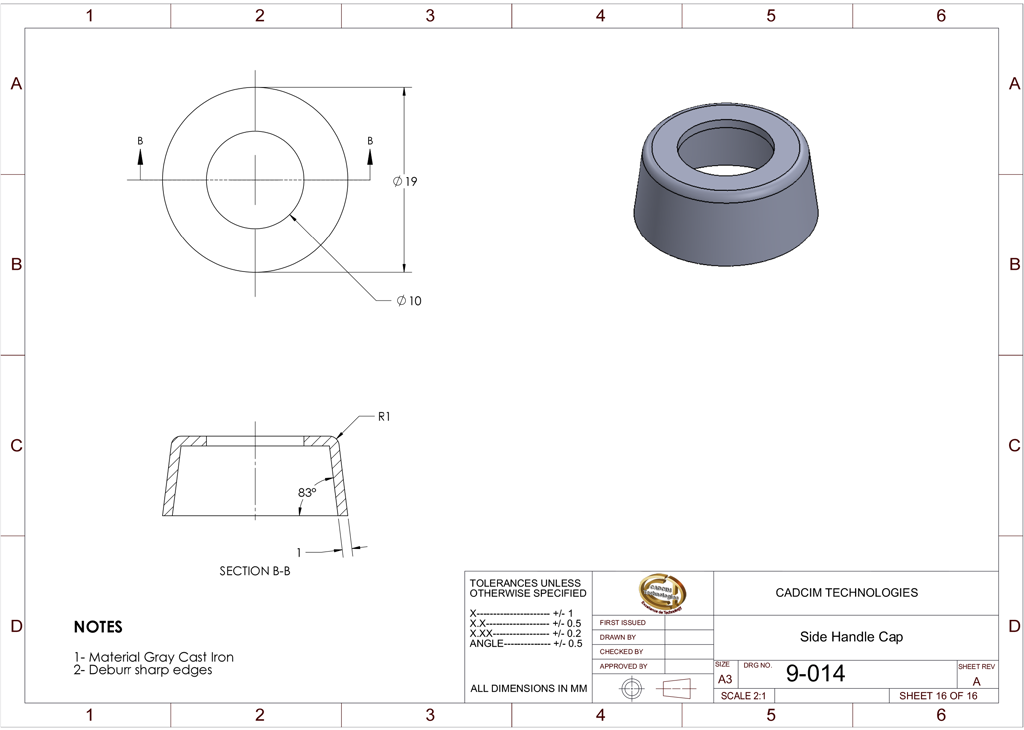

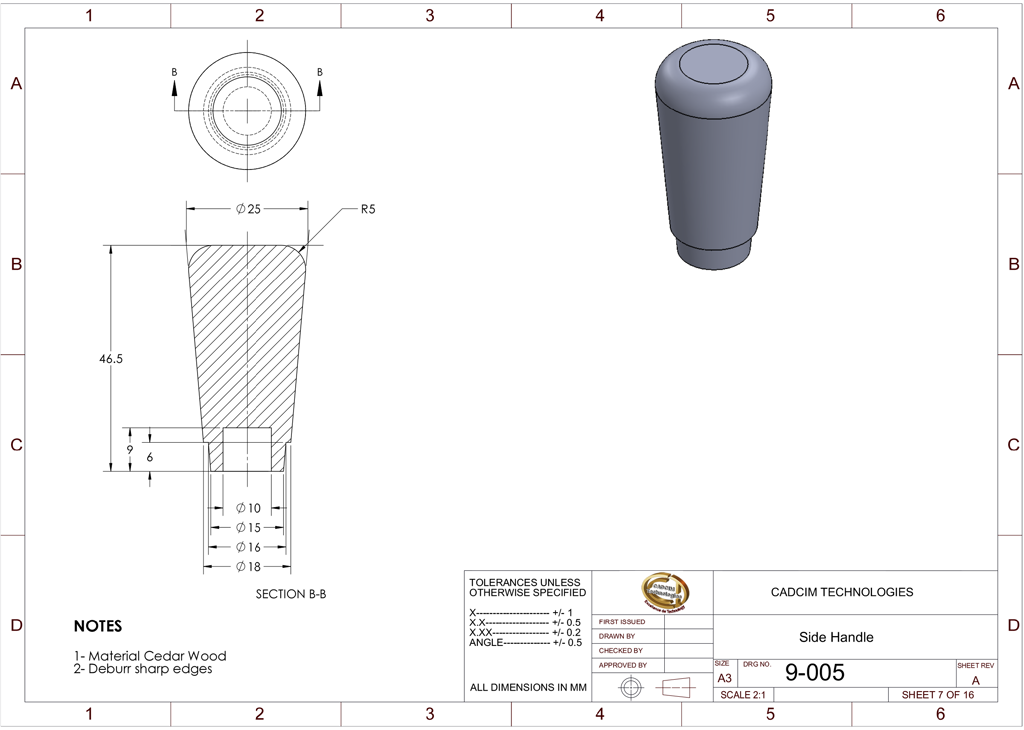

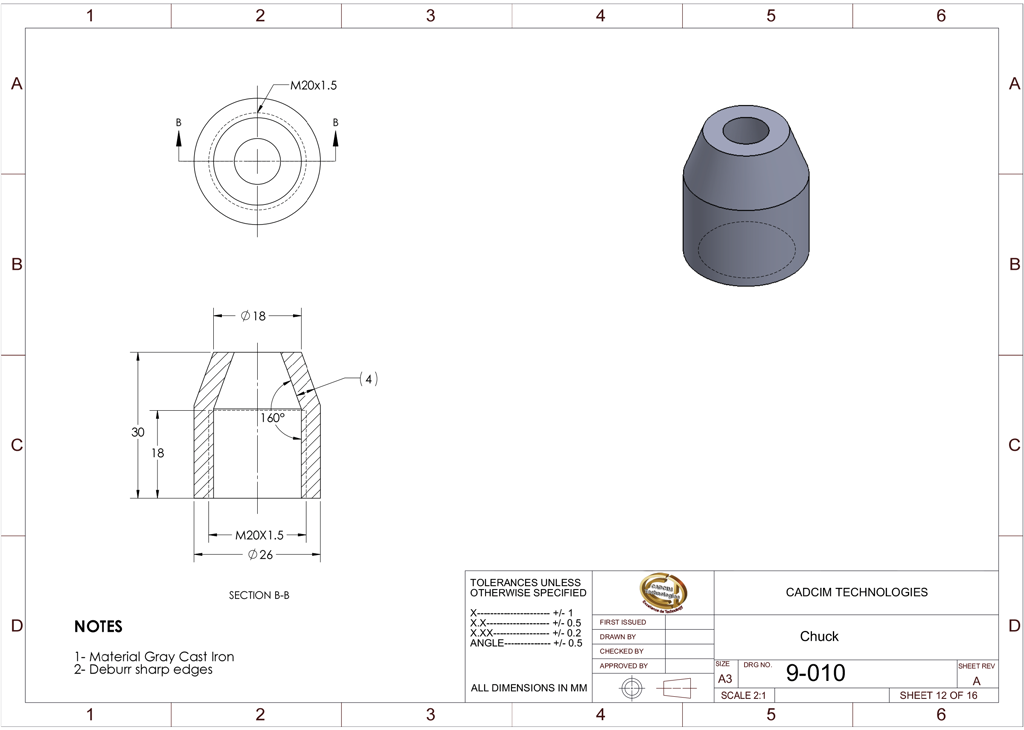

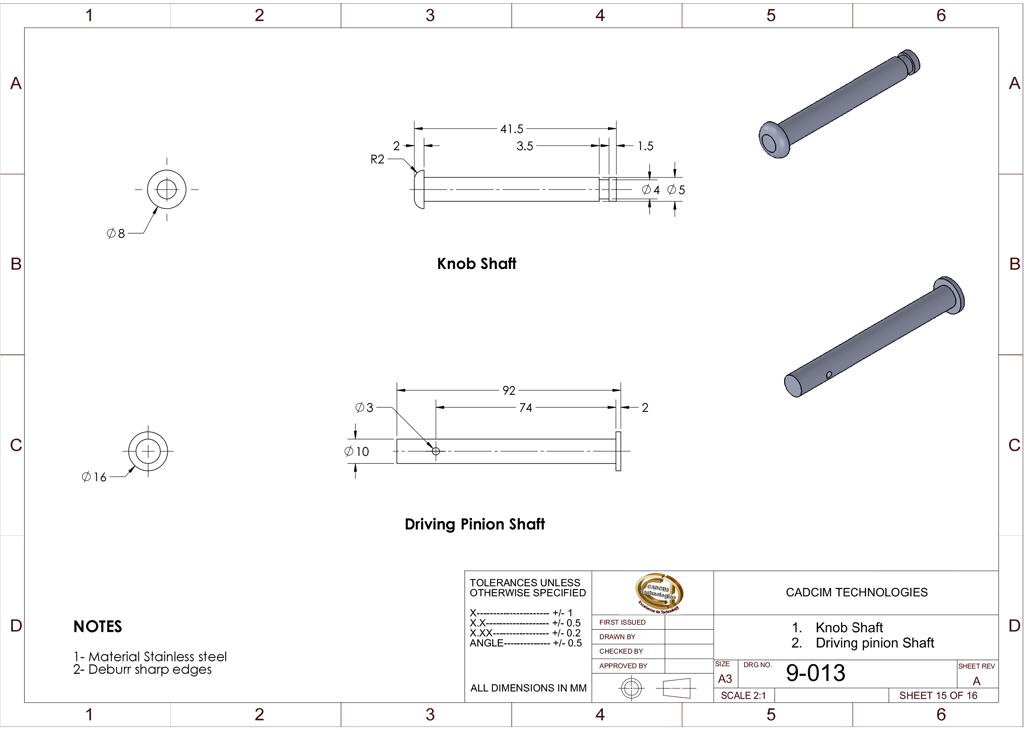

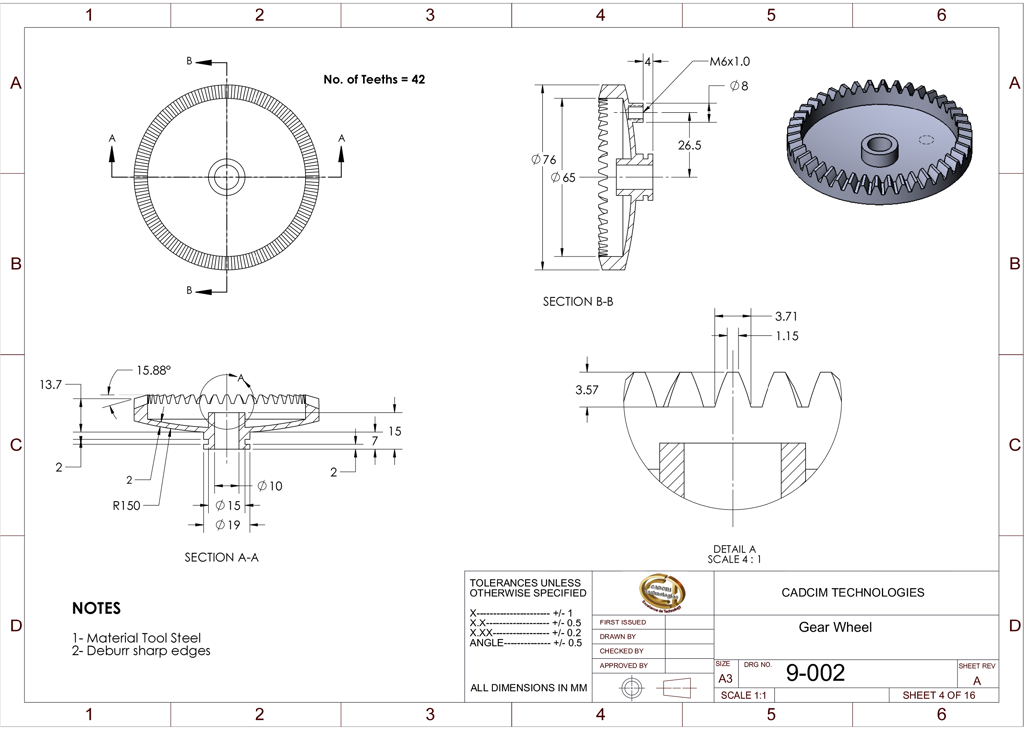

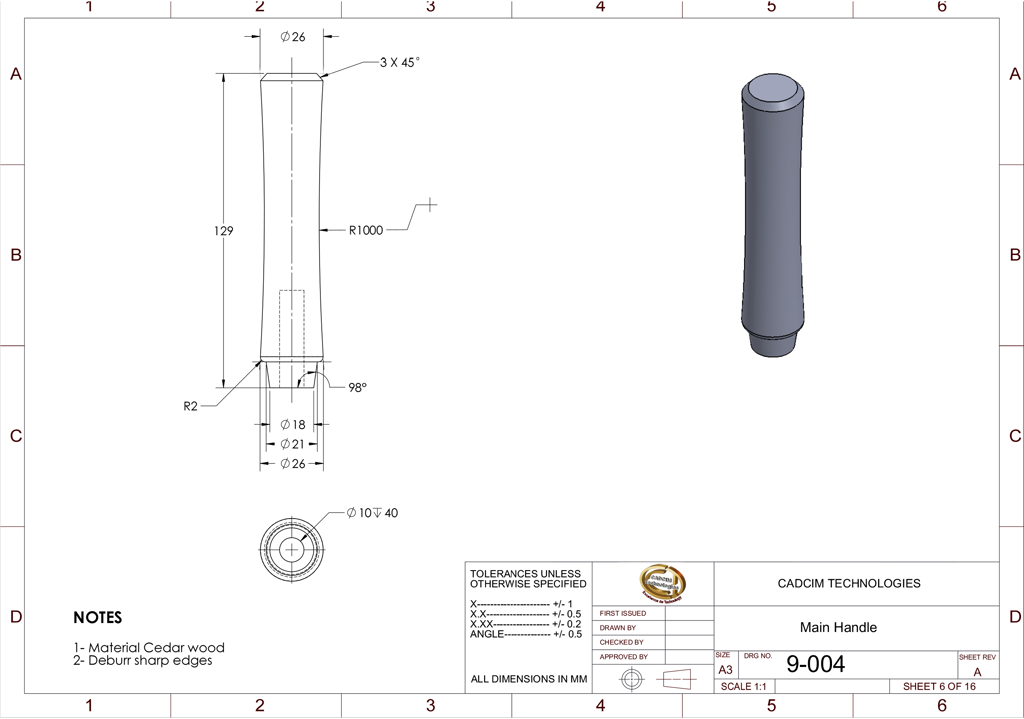

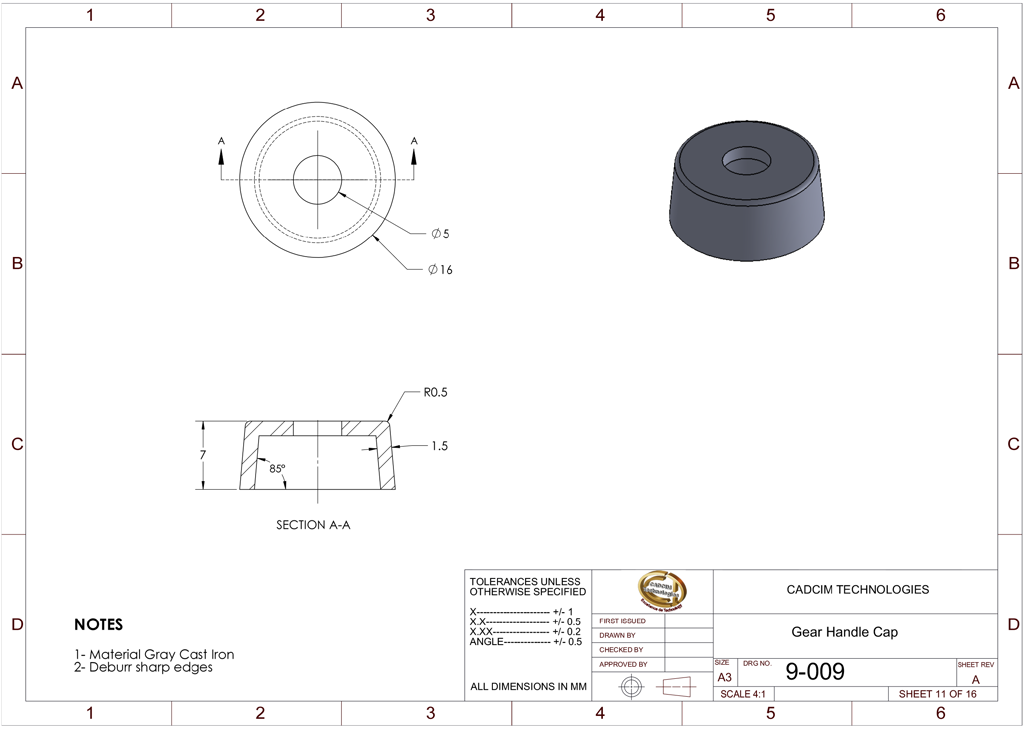

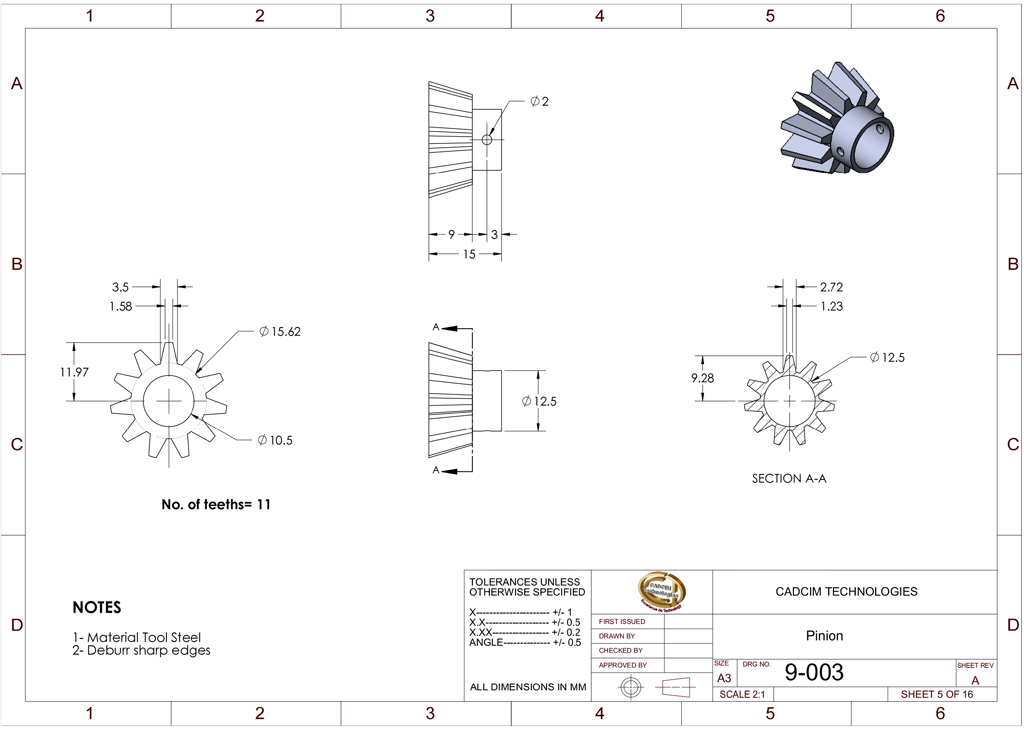

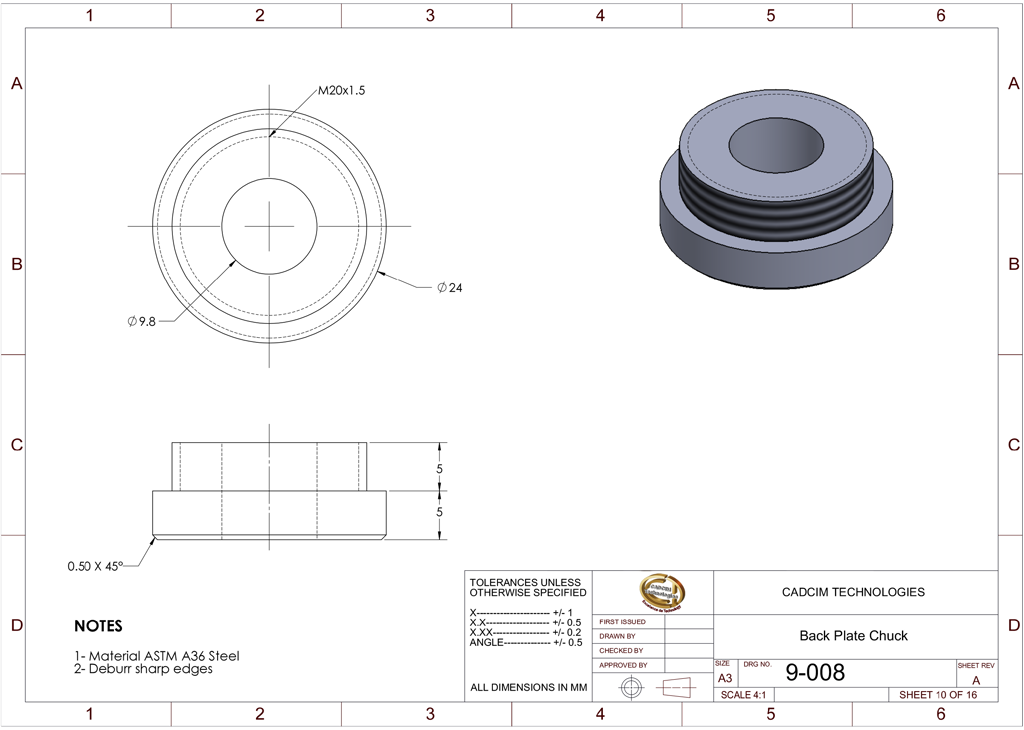

在本项目中，您将为手钻装配体创建零部件，然后组装它们，参见图 76 和图 77。您需要将所有零部件创建为单独的零件文件。零部件的视图和尺寸如图 78 至图 91 所示。
图 77
图 78
图 79
图 80
图 81
图 82
图 83
图 84
图 85
图 86
图 87
图 88
图 89
图 90
图 91
