教程 5

教程 5

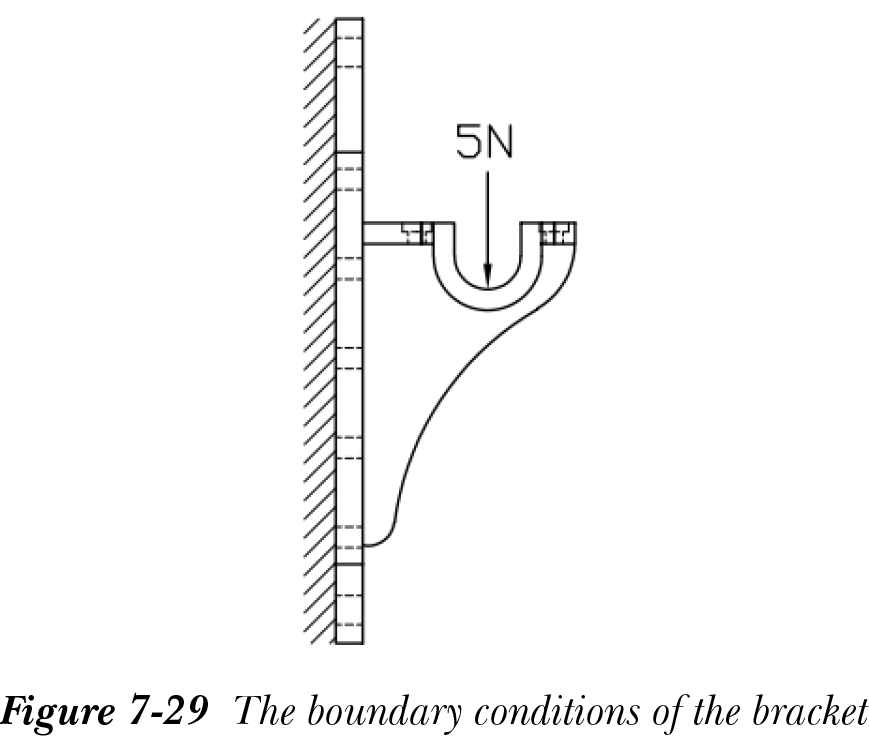

在本教程中，您将从之前下载的文件夹中打开 c07_tut05 文件（支架模型）。接下来，分析载荷的影响。给定边界条件参见图 7-29。假设支架材料为合金钢（SS），其后表面固定。您需要确定在 5 N 载荷下的 von Mises 应力。

（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 打开模型并保存。

b. 启动新的静态算例。

c. 应用材料、约束和载荷。

d. 创建网格并运行分析。

e. 生成报告。

打开文件并启动新算例

在本节中，您需要打开模型（c07_tut05）并启动新算例。

1. 在 SOLIDWORKS 中打开模型（c07_tut05）。
2. 从命令管理器中选择 Simulation 选项卡；将显示 Simulation 命令管理器。

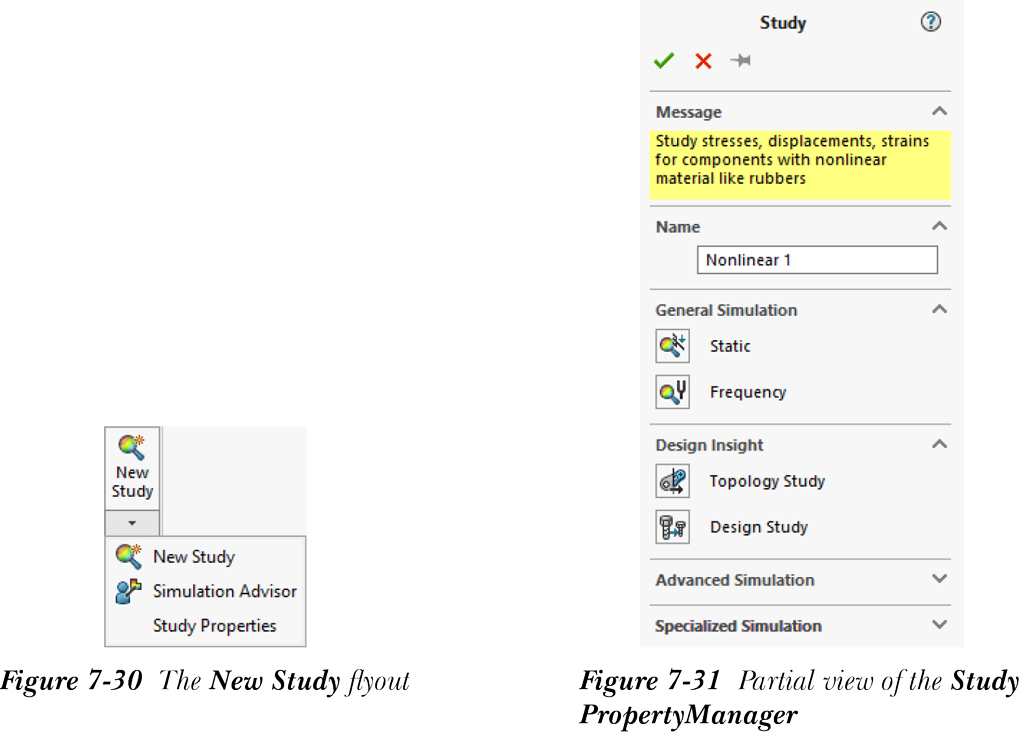

3. 从 Simulation 命令管理器中的新建算例飞出工具中选择新建算例工具，参见图 7-30；将显示算例 PropertyManager，如图 7-31 所示。

4. 如果未选择静态按钮，请选择它（参见图 7-31），然后在 PropertyManager 的算例名称编辑框中输入算例名称 Bracket。接下来，选择确定按钮；将在 FeatureManager 设计树下方添加一个 Simulation 算例树。

应用材料

现在，您需要将合金钢材料应用到模型。

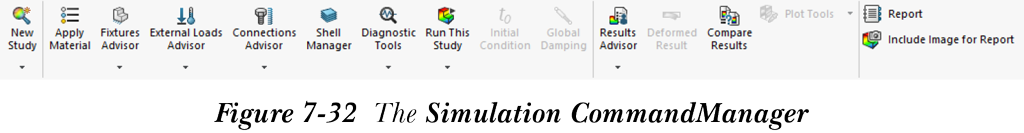

1. 从 Simulation 命令管理器中选择应用材料按钮，参见图 7-32；将显示材料对话框。

2. 在材料对话框中展开 SOLIDWORKS 材料节点。接下来，展开其下的钢子节点并选择合金钢（SS）材料。所选材料的所有属性将显示在对话框右侧。
3. 从对话框中选择应用按钮；合金钢材料将应用到模型。接下来，关闭材料对话框。

应用约束

将材料应用到模型后，您需要应用约束以固定模型的一个面。

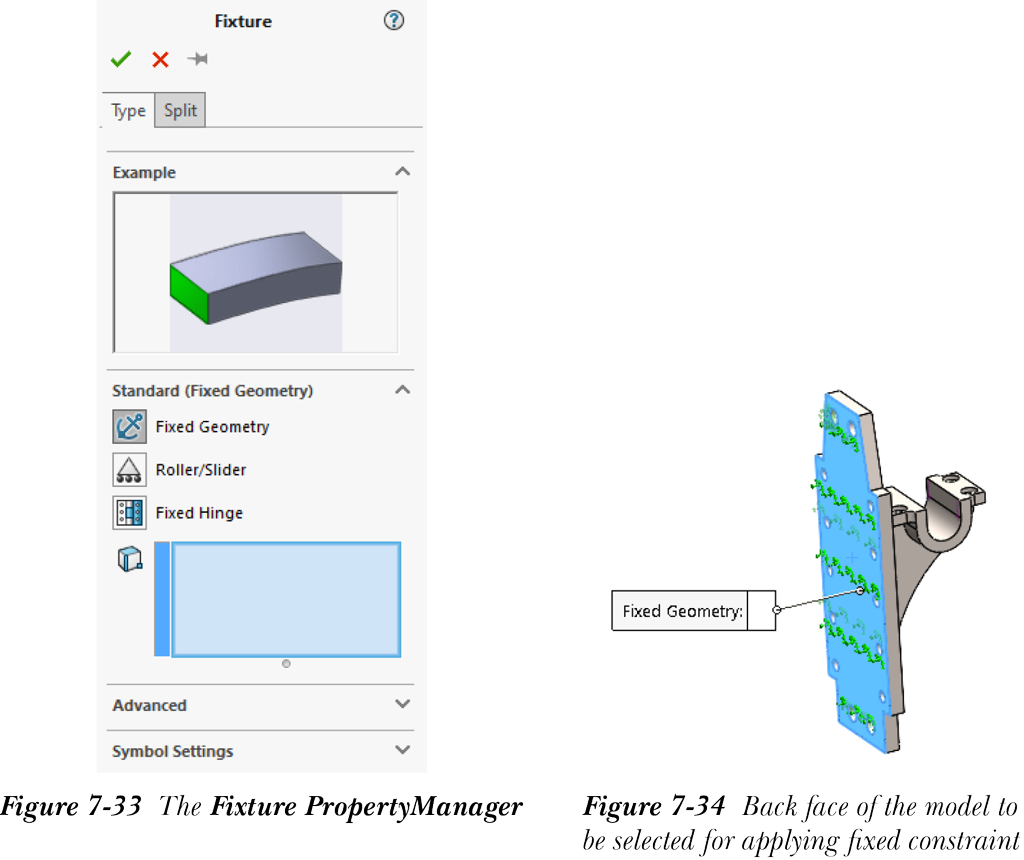

1. 从 Simulation 命令管理器中的夹具顾问飞出工具中选择固定几何体工具；将显示夹具 PropertyManager，如图 7-33 所示。
2. 确保在 PropertyManager 的标准（固定几何体）卷展栏中选择了固定几何体按钮。
3. 旋转模型并选择模型的后表面；固定几何体标注将附加到所选面，如图 7-34 所示。

4. 从 PropertyManager 中选择确定按钮。

应用载荷

将材料和约束应用到模型后，您需要应用载荷。

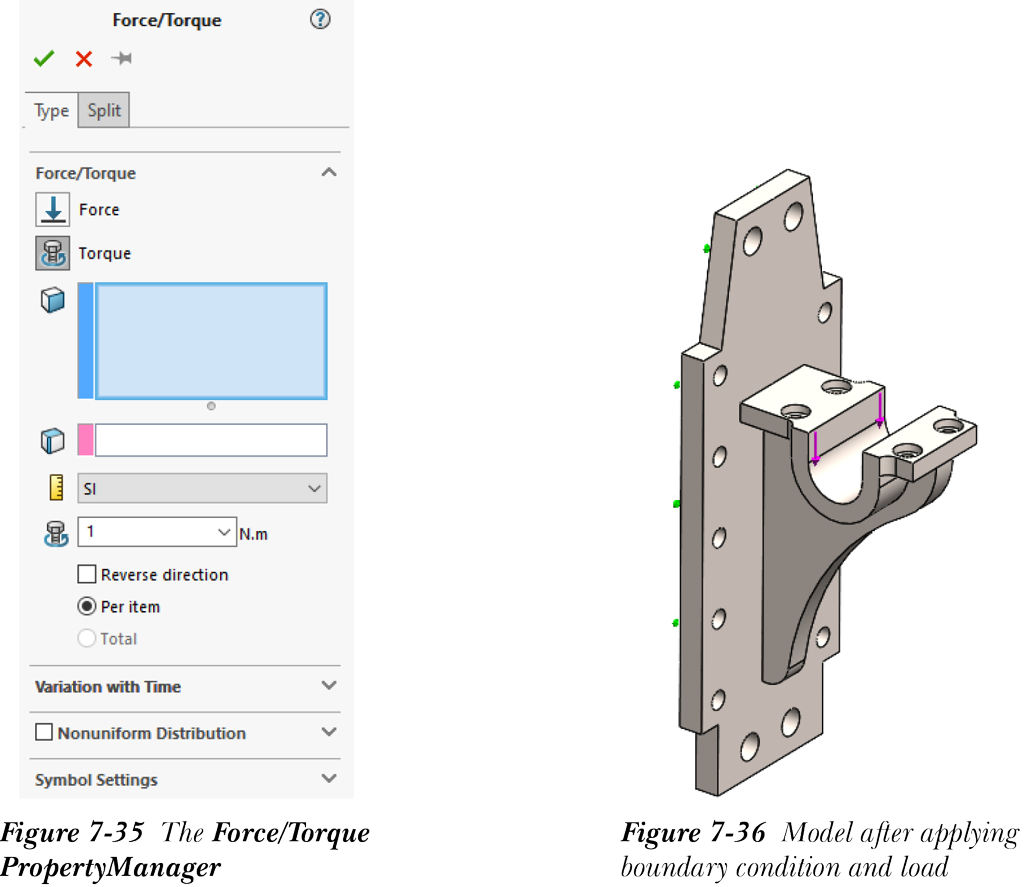

1. 从 Simulation 命令管理器的外部载荷顾问飞出工具中选择力工具；将显示力/扭矩 PropertyManager，如图 7-35 所示。
2. 确保在 PropertyManager 的力/扭矩卷展栏中选择了力按钮。
3. 选择模型的顶部半圆形面以应用力，参见图 7-36；力标注将附加到所选面。现在，您需要指定力的方向。

4. 从 PropertyManager 中的力/扭矩卷展栏中选择所选方向单选按钮；面、边线、基准面用于方向选择框将显示在力/扭矩卷展栏中。
5. 选择模型的任意竖直边线以在竖直方向施加力。

如果所施加力的方向为竖直向上，您需要将其反转为竖直向下。

6. 从 PropertyManager 的力卷展栏中选择反转方向复选框，以根据需要反转所施加力的方向。
7. 从 PropertyManager 中单位卷展栏的单位下拉列表中选择 SI 选项。
8. 在力卷展栏的沿边线编辑框中输入 5。
9. 接受其他默认设置并选择确定按钮以应用载荷。图 7-36 显示了应用载荷后的模型。

创建网格

应用边界条件和载荷后，您需要创建网格。

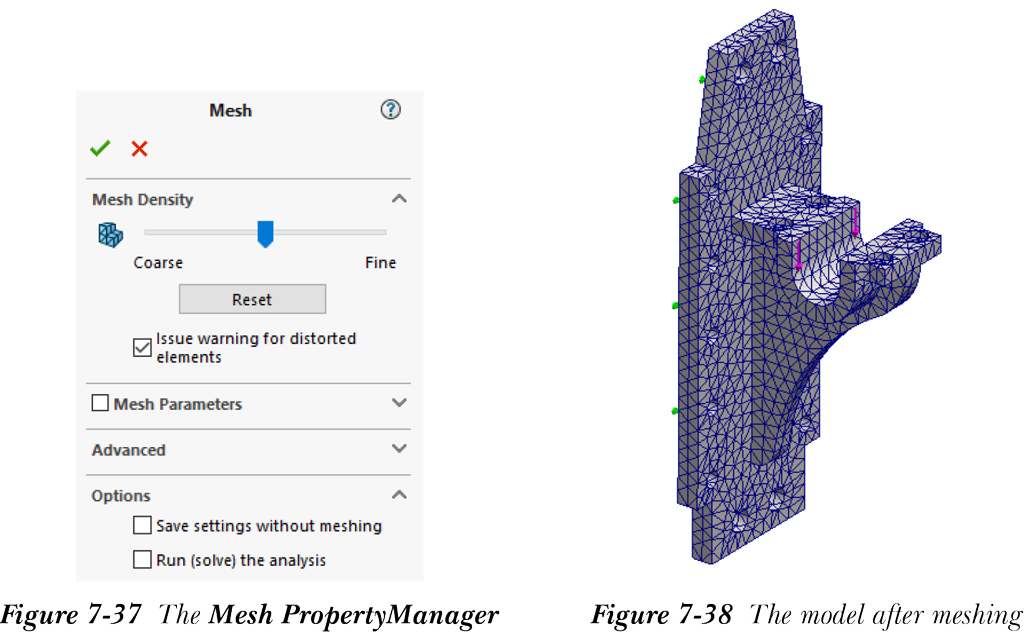

1. 从 Simulation 命令管理器中的运行此算例飞出工具中选择创建网格按钮；将显示网格 PropertyManager，如图 7-37 所示。
2. 接受所有默认设置，并从 PropertyManager 中选择确定按钮；将显示网格进度窗口。网格划分过程完成后，网格化模型将显示在绘图区中，如图 7-38 所示。

运行算例

现在，您需要在模型上运行算例。

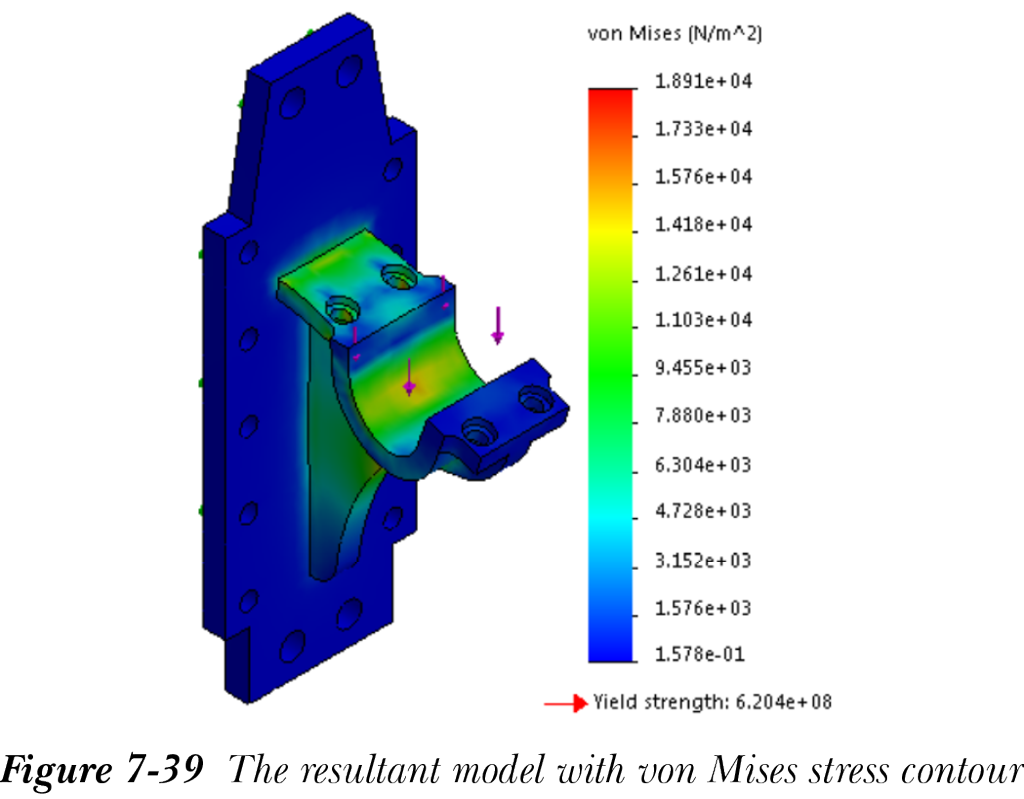

1. 从 Simulation 命令管理器中选择运行此算例按钮；将显示 Bracket 窗口，并开始求解有限元模型的过程。求解过程完成后，一个名为结果的新节点将添加到 Simulation 算例树中。此外，分析后的模型将显示在绘图区中，并带有 von Mises 应力云图，如图 7-39 所示。

生成报告

现在，您需要生成报告。

1. 从 Simulation 命令管理器中选择报告按钮；将显示报告选项对话框。
2. 通过选中对话框的报告节区域中相应的复选框，选择要添加到报告的所有节。

如前所述，您还可以将设计人员、公司、URL、徽标等信息添加到报告的页眉中。为此，您需要在对话框的相应编辑框中添加信息，选中相应复选框后这些编辑框将启用。

3. 在报告选项对话框中输入所有必需信息，然后选择发布按钮；报告将以 Word 格式生成，并将报告节点添加到 Simulation 算例树中。查看报告后，您可以将其关闭。
4. 保存并关闭文件。
