自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. _____ 是模具的凹模部分，其内部为中空，将熔融金属或塑料浇注入其中，使其呈现型腔的形状，从而制造出零部件。
2. __ 是模具的凸模部分，它定义了熔融金属不应到达的区域。
3. 型腔使用 __ 工具创建。
4. 型腔 PropertyManager 的缩放参数区域中 __ 下拉列表中可用的选项用于定义需要缩放型腔的原点。
5. 要创建派生零部件，需要从 SOLIDWORKS 菜单的 文件 菜单中选择 __。
6. 如果模具工具工具栏默认不可用，则从菜单栏中选择 视图 > 工具栏 > 模具工具 以显示此工具栏。（对/错）
7. 要调用缩放 PropertyManager，需要从模具工具工具栏中选择 缩放（Scale） 工具。（对/错）
8. 均匀缩放（Uniform scaling） 复选框默认未选中，模型将均匀缩放。（对/错）
9. 需要选中 查找陡面（Find steep faces） 复选框以分析正陡面和负陡面。（对/错）
10. 您可以通过从拔模分析 PropertyManager 的分析参数卷展栏中选择 计算（Calculate） 按钮来分析拔模角度。（对/错）

复习题

回答以下问题：

1. __ 工具用于分析模型的拔模角度。
2. 要缩放模型，需要调用 __ 工具。
3. 使用 __ 下拉列表中可用的选项，可以指定缩放模型所沿的方向。
4. __ PropertyManager 用于分析拔模角度。
5. 在拔模分析 PropertyManager 中，选中 __ 复选框以显示指定模型上拔模角度的颜色变化。
6. 拔模分析 PropertyManager 的颜色设置卷展栏中可用的 逐渐过渡（Gradual transition） 复选框用于显示指定模型上拔模角度的颜色变化。（对/错）
7. 使用缩放系数微调框，可以指定缩放模型的缩放系数。（对/错）
8. 分析参数卷展栏中可用的 面分类（Face classification） 复选框用于根据拔模类型细化拔模分析。（对/错）
9. 使用缩放关于下拉列表，可以指定模型将围绕其缩放的实体。（对/错）
10. 选中 查找陡面（Find steep faces） 复选框以分析正陡面和负陡面。（对/错）

练习 1

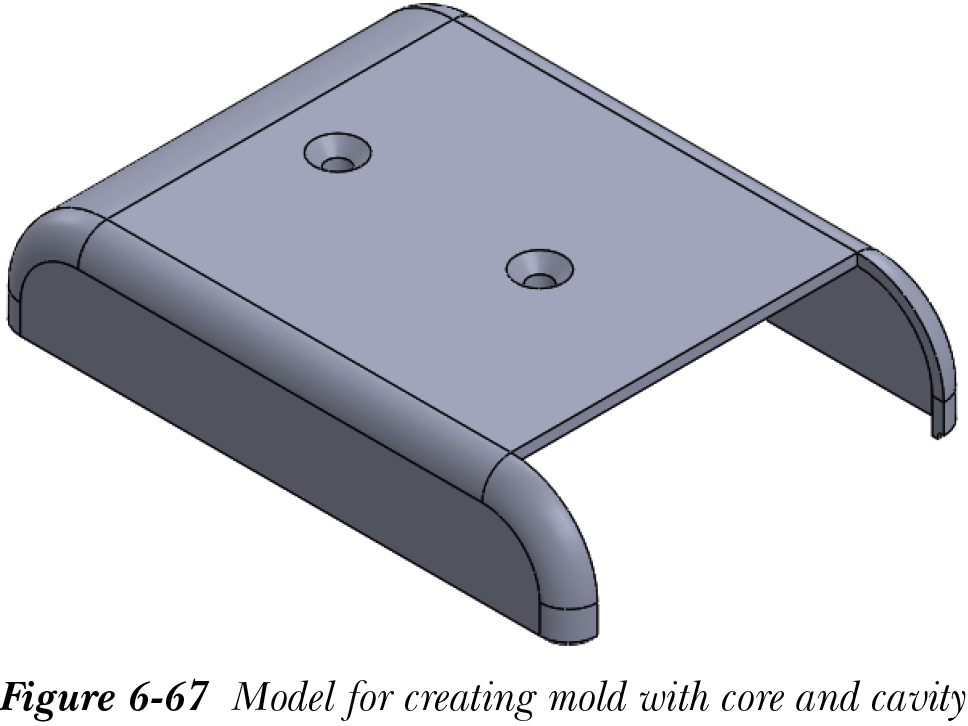

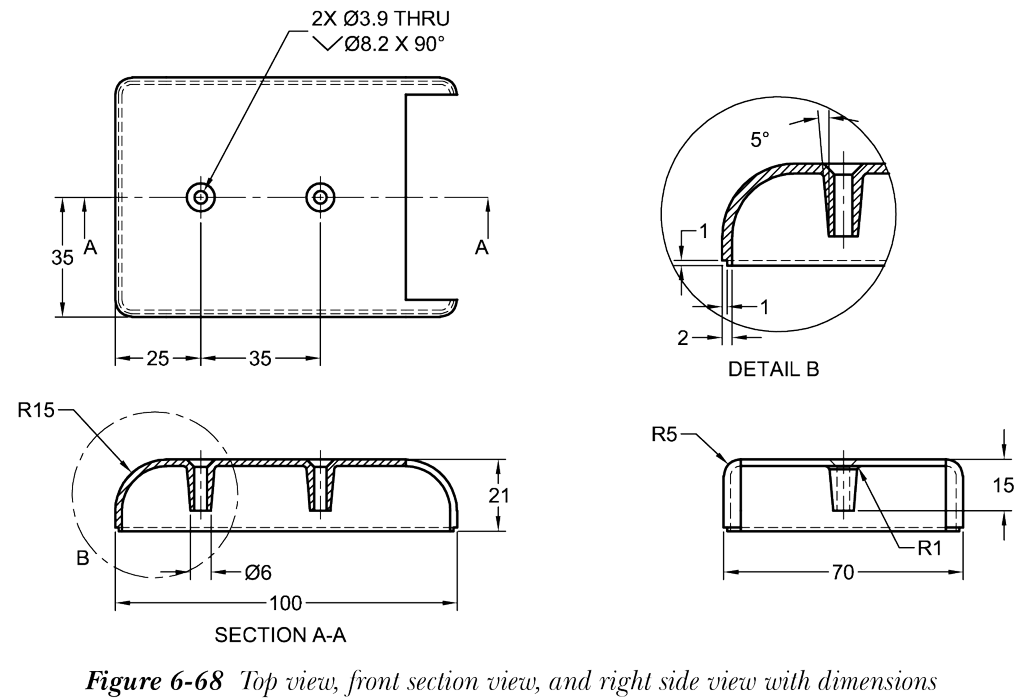

在本练习中，您将创建图 6-67 所示的模型，然后提取其型心和型腔。创建模型所需的视图和尺寸如图 6-68 所示。

（预计时间：2 小时）

自测题答案

1. 型腔
2. 型心
3. 型腔
4. 关于
5. 派生零部件
6. 对
7. 对
8. 错
9. 对
10. 对
