从实体抽壳模型设计钣金零件
在 SOLIDWORKS 中，可以将钣金零件设计为实体模型，然后对模型进行抽壳。请记住，在对模型抽壳时，需要至少移除一个面。对模型抽壳后，需要为薄壁实体模型的边线添加切口。添加切口是为了切割钣金，以便在创建展开图时能够轻松展开。为实体零件边线添加切口的步骤将在下文讨论。
为边线添加切口
CommandManager：钣金 > 切口
SOLIDWORKS 菜单：插入 > 钣金 > 切口
工具栏：钣金 > 切口

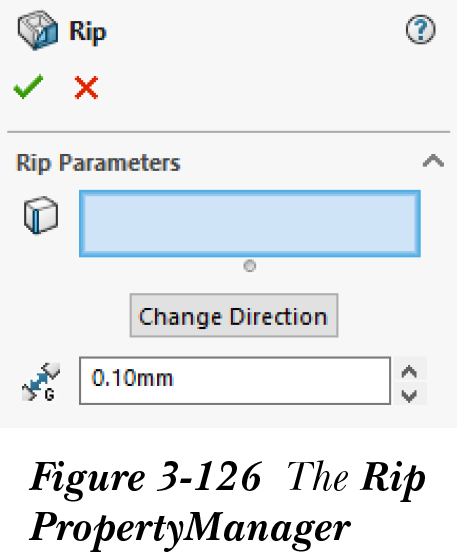

切口（Rip） 工具用于在将抽壳实体零件转换为钣金零部件之前，在其边线之间添加间隙。要为边线添加切口，请从钣金 CommandManager 中选择 切口（Rip） 按钮；将显示 切口（Rip） PropertyManager，如图 3-126 所示。此外，将提示您设置切口间隙并选择要添加切口的边线。选择需要添加切口的内部边线或外部边线；方向箭头将显示在所选边线上，所选边线的名称将显示在 要切口的边线（Edges to Rip） 选择框中。所选边线上显示的两个箭头表示将在所选边线的两侧添加切口。使用 更改方向（Change Direction） 按钮在两个方向之间切换。切口间隙（Rip Gap） 微调框用于设置切口间隙的值。

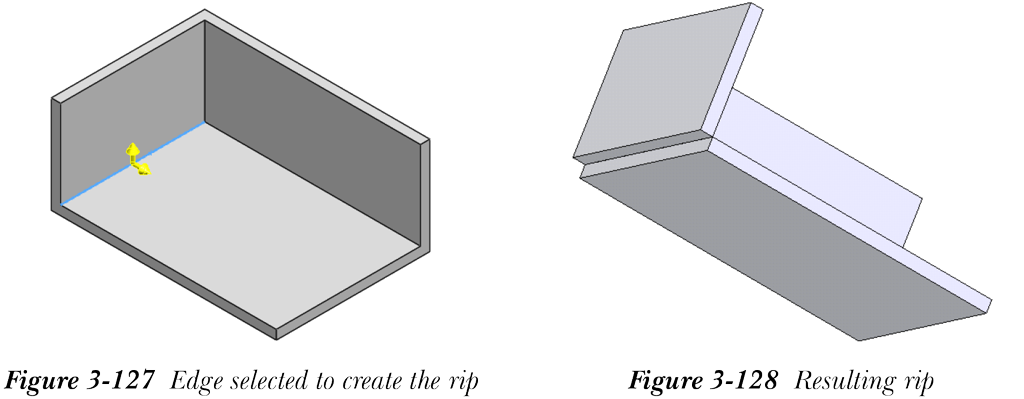

图 3-127 显示了选择在两个方向上创建切口的边线。图 3-128 显示了生成的切口。

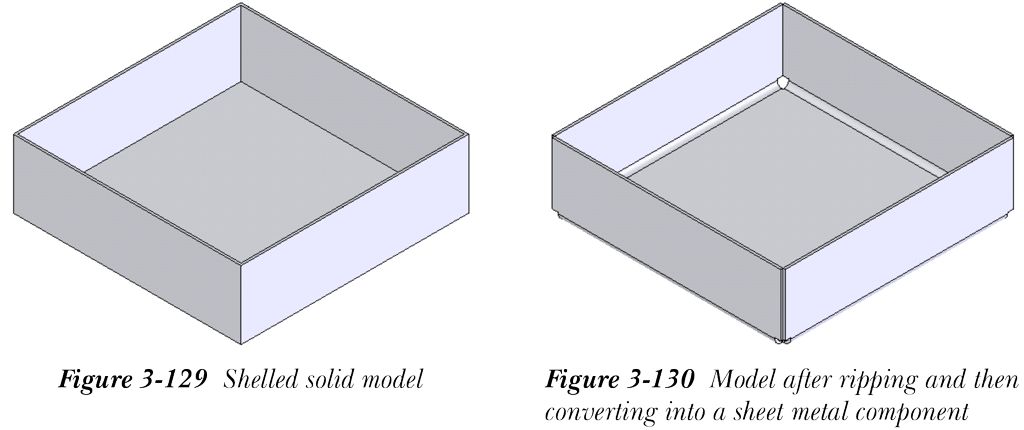

为边线添加切口后，选择 插入折弯（Insert Bends） 按钮以调用 折弯（Bends） PropertyManager。接下来，选择固定面，设置钣金参数，然后选择 确定 按钮。图 3-129 显示了抽壳实体模型，图 3-130 显示了添加切口并转换为钣金零部件后的模型。图 3-131 显示了钣金零部件的展开图。
