创建网格

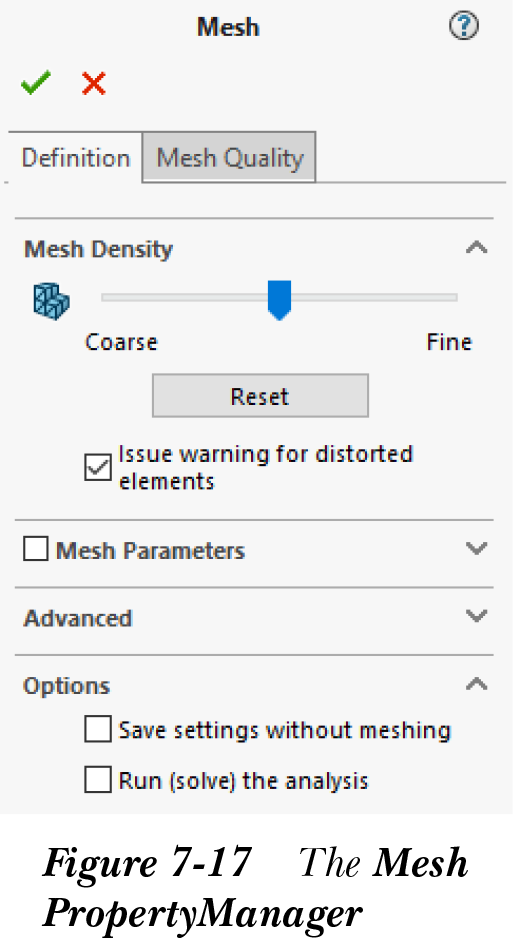

要创建网格，请在 Simulation 算例树中右键单击网格节点；将显示一个快捷菜单。从快捷菜单中选择创建网格选项；将显示网格 PropertyManager，如图 7-17 所示。在网格 PropertyManager 中选择确定按钮；将根据模型的几何图形创建网格。网格 PropertyManager 中的选项用于控制网格参数。接下来将讨论这些选项。
网格密度卷展栏
此卷展栏中的选项用于在划分网格时定义单元大小。
网格因子
默认情况下，滑块位于滑块条的中间位置。当您将其向右移动时，单元大小减小，当滑块位于右端点时，单元大小变为默认大小的一半。当您将滑块向左移动时，单元大小增大，当滑块位于左端点时，单元大小加倍。
重置
此按钮将网格因子滑块重置到默认位置。
网格参数卷展栏
此卷展栏中的选项用于在划分网格时设置全局网格大小。
标准网格
默认情况下选中此单选按钮。因此，后续网格划分操作将使用 Voronoi-Delaunay 三角剖分网格划分方案。在此方法中，给定的几何图形被分割为三角形单元或四面体。它比其他方法更快，应优先使用。
基于曲率的网格
此单选按钮用于为后续网格划分操作创建基于曲率的网格划分方案。选择此单选按钮后，在高曲率区域会自动创建更多单元（无需网格控制）。在基于曲率的网格划分中，单元大小由适合假设圆的最小单元数通过数学方式确定，同时考虑用户指定的最小和最大单元大小。
混合曲率网格
混合曲率网格是一种改进的算法，可提供更高质量的曲面网格。网格划分器能够在模型的某些区域创建高质量单元，并提供更高效的网格。通过这种方式，不关注区域的边线具有较少的单元，而需要更多细节的区域则添加更多单元。
单位
此下拉列表用于设置网格大小和公差的单位。
全局大小
此微调框仅对标准网格可用，用于设置全局平均单元大小。基于模型体积和表面积，软件会自动为单元大小分配一个值。
公差
公差定义为两个相邻节点之间的最小距离变化。如果节点之间的距离小于指定的最小公差值，则两个节点将合并，除非指定了其他条件。此微调框仅对标准网格可用，用于设置公差值。默认情况下，此微调框中设置的值是全局单元大小的 5%。但如果应用了网格控制，则可以是所定义最小网格单元大小的 30%。您也可以使用微调框更改此值。
自动过渡
此复选框仅对标准网格可用。默认情况下，此复选框保持清除状态。当选中此复选框时，网格控制将应用于模型的小特征、孔、圆角和其他精细细节。
最大单元大小
当选择基于曲率的网格单选按钮时，此微调框可用，用于定义最低曲率边界的单元大小。
最小单元大小
当选择基于曲率的网格单选按钮时，此微调框可用。此选项用于定义最高曲率边界的单元大小。
圆中最小单元数
当选择基于曲率的网格单选按钮时，此微调框可用。此微调框用于指定适合假设圆的最小单元数，同时考虑用户指定的最小和最大单元大小。
单元大小增长率
此微调框仅在选择基于曲率的网格单选按钮时可用。它用于指定从所有方向的高曲率区域开始的全局单元大小增长率。
高级卷展栏
此卷展栏中可用的选项用于设置网格质量的参数。
雅可比点
此下拉列表仅在使用高质量网格时可用。此下拉列表用于定义雅可比检查的雅可比点。雅可比检查是给定单元变形程度的度量。完全直边单元的理想雅可比值为 1.0，雅可比比率随着边线曲率的增加而增大。
草稿品质网格
草稿品质网格用于快速评估结果。默认情况下选中此复选框，用于为每个实体单元指定四个角节点，为每个壳单元指定三个角节点。
实体自动试算
此复选框仅对标准网格可用。当您选中此复选框时，模型将使用较小的全局单元大小自动重新划分网格。重新划分网格执行的试算次数将在试算次数微调框中指定。当您选中实体自动试算复选框时，试算次数微调框将可用。每次试算时全局单元大小和公差减小的比率为 0.8。
在 3D 中渲染壳厚度
此选项用于使用壳单元的 3D 表示来显示壳体的网格。
