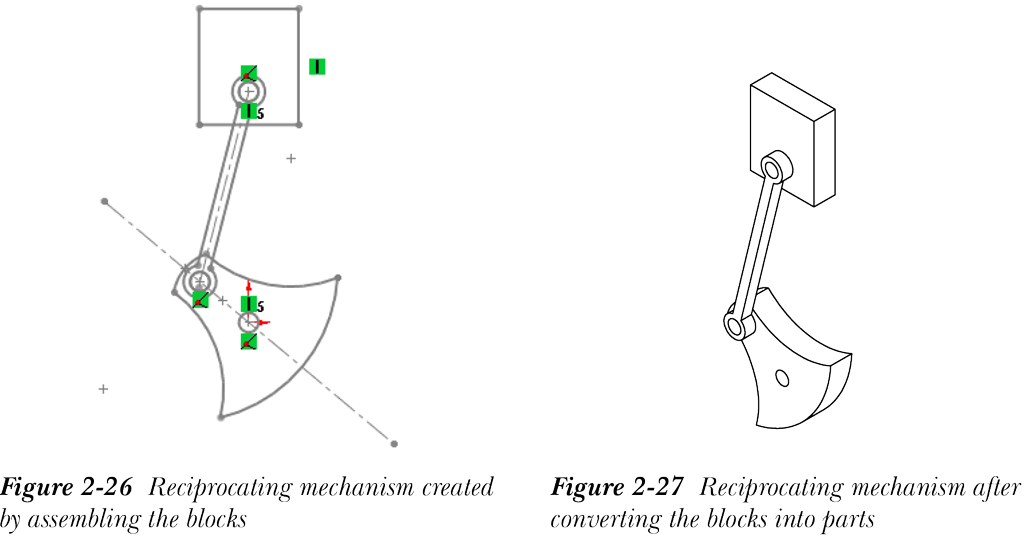

在本教程中，您将通过装配不同的块来创建往复机构，如图 2-26 所示。您还将把往复机构的块转换为零件。将块转换为零件后机构的最终装配体如图 2-27 所示。图 2-28 至 2-30 显示了机构零件的不同视图及所需尺寸。（预计时间：45 分钟）



完成本教程需要以下步骤：

a. 使用草图工具创建机构的草图。

b. 将草图保存为不同的块文件。

c. 将块插入到布局环境中。

d. 在块之间应用关系。

e. 将块转换为零件。

f. 保存并关闭文档。

创建机构的第一个草图

  1. 使用 新建 SOLIDWORKS 文档（New SOLIDWORKS Document） 对话框启动新的 SOLIDWORKS 零件文档并调用草图环境。

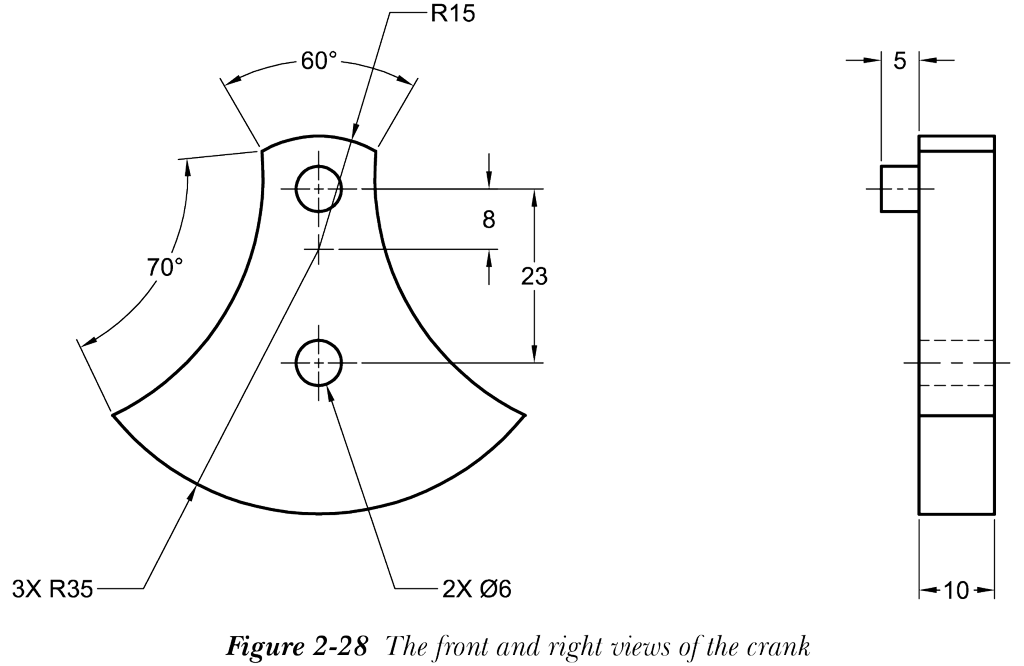

  2. 使用 草图（Sketch） CommandManager 中的工具绘制曲柄的主视图，参考图 2-28。

将草图保存为块文件

您需要将曲柄的草图保存为块文件。

  1. 从块工具栏中选择 将草图另存为块（Save Sketch as Block） 按钮；将显示 另存为（Save As） 对话框。在 文件名（File name） 编辑框中输入 Crank 作为草图的名称。浏览到所需位置，然后选择 保存（Save） 按钮以退出。或者，从 SOLIDWORKS 菜单中选择 工具（Tools） > 块（Blocks） > 保存（Save） 将草图保存为块文件。
  2. 通过从 SOLIDWORKS 菜单中选择 文件（File） > 关闭（Close） 关闭当前草图环境；将显示 SOLIDWORKS 消息窗口。从中选择 不保存（Don't Save） 按钮。

创建机构的其他草图并将其保存为块文件

您需要在不同的草图环境中创建机构的其他草图，然后将它们保存为单独的块文件。

  1. 使用 新建 SOLIDWORKS 文档（New SOLIDWORKS Document） 对话框启动新的 SOLIDWORKS 零件文档并调用草图环境。

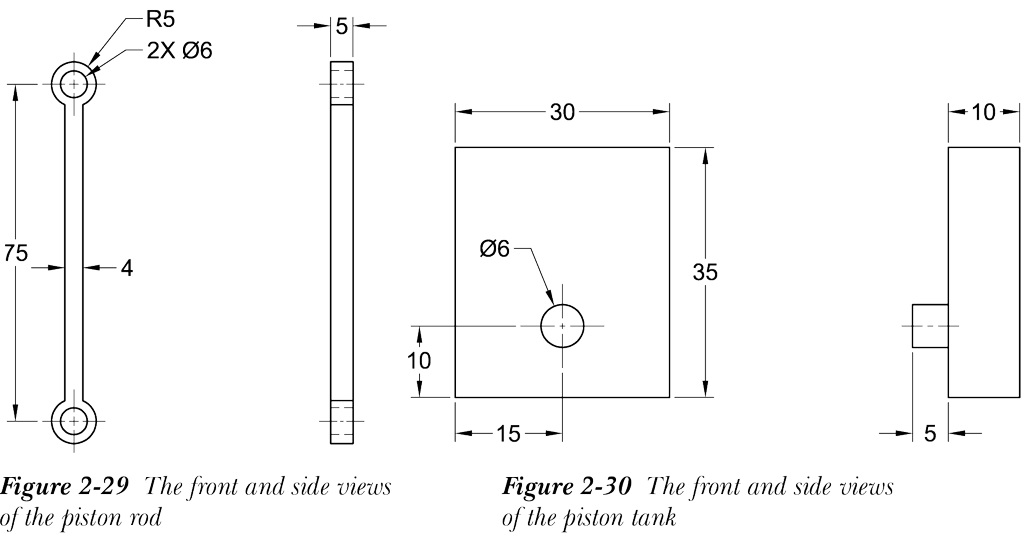

  2. 绘制活塞杆主视图的草图，参考图 2-29。
  3. 选择草图并通过从块工具栏中选择 将草图另存为块（Save Sketch as Block） 按钮将其保存为块文件。在 另存为（Save As） 对话框的 文件名（File name） 编辑框中输入 Piston_rod，然后选择 保存（Save） 按钮。
  4. 同样，绘制活塞筒的草图，参考图 2-30，然后将草图保存为名为 Piston_tank 的单独块文件。

在布局环境中插入块

您需要在布局环境中插入块，然后在它们之间应用所需的关系。

  1. 使用 新建 SOLIDWORKS 文档（New SOLIDWORKS Document） 对话框启动新的 SOLIDWORKS 装配体环境。关闭 打开（Open） 对话框，然后从 开始装配体（Begin Assembly） PropertyManager 中选择 创建布局（Create Layout） 按钮；将调用布局环境。
  2. 从块工具栏中选择 插入块（Insert Block） 按钮；将显示 插入块（Insert Block） PropertyManager。
  3. 从 插入块（Insert Block） PropertyManager 的 要插入的块（Blocks to Insert） 卷展栏中选择 浏览（Browse） 按钮；将显示 打开（Open） 对话框。
  4. 从 打开（Open） 对话框中选择 Crank，然后选择 打开（Open） 按钮；所选块将附着到光标。
  5. 在绘图区中单击任意位置以放置块，然后右键单击以显示快捷菜单。从快捷菜单中选择 确定（OK）。

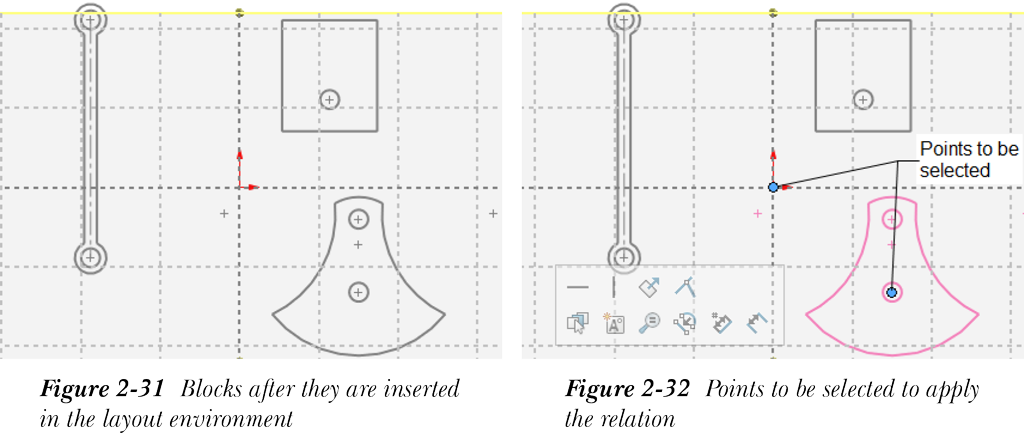

  6. 同样，在此布局环境中插入 Piston_rod 和 Piston_tank 块。要将当前视图方向更改为垂直于屏幕，请从 视图（抬头）（View (Heads-Up)） 工具栏中选择 视图定向（View Orientation） 按钮；将显示一个弹出菜单。从弹出菜单中选择 垂直于（Normal To） 按钮。图 2-31 显示了插入到布局环境中的块。

向块应用关系

您需要向块应用关系以装配它们并查看机构的运动。

  1. 按住 CTRL 键，然后选择曲柄下部圆的中心和原点，如图 2-32 所示；将显示 属性（Properties） PropertyManager。

  1. 从 属性（Properties） PropertyManager 的 添加关系（Add Relations） 卷展栏中选择 重合（Coincident） 按钮；重合（Coincident） 关系将应用于所选点之间。在绘图区中单击任意位置以退出 属性（Properties） PropertyManager。

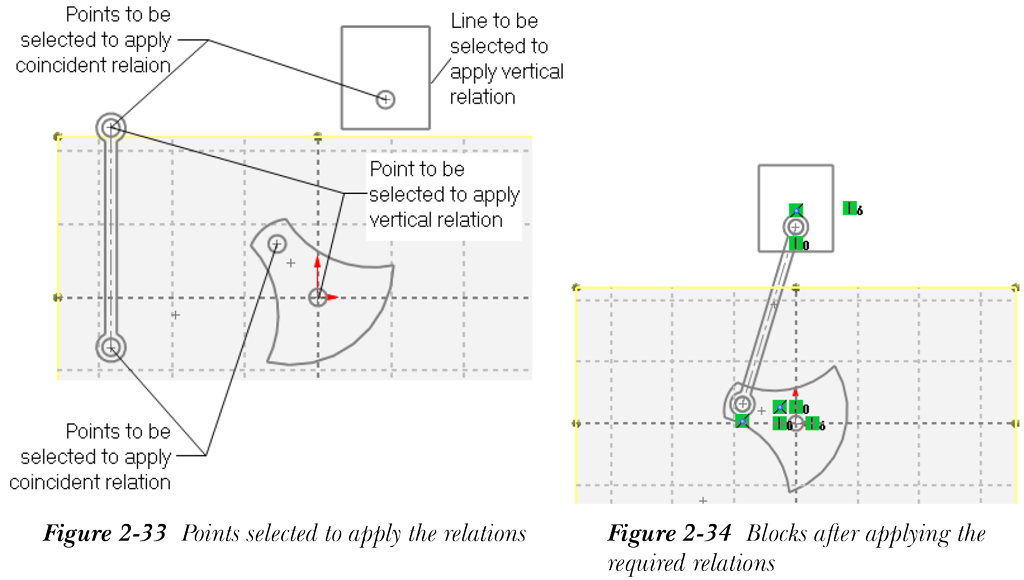

  2. 接下来，应用关系，如图 2-33 所示。图 2-34 显示了应用所需关系后的块。现在，这些块充当往复机构。

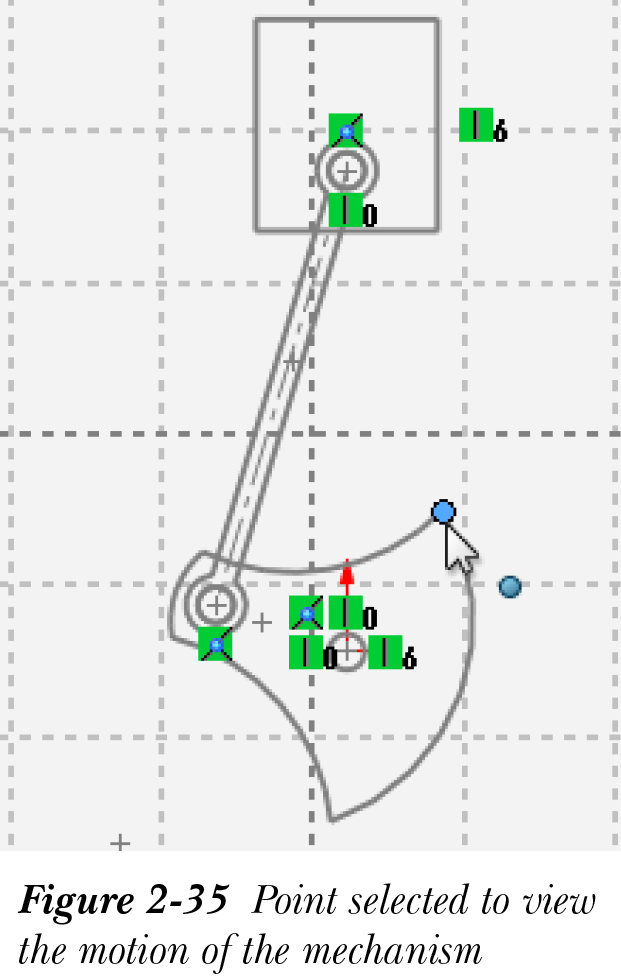

  1. 要查看机构的运动，请在点上按住鼠标左键，如图 2-35 所示，然后在绘图区中顺时针旋转光标。

将块转换为零件

现在，您需要将块转换为零件以创建三维机构。

  1. 从 布局（Layout） CommandManager 中选择 从块制作零件（Make Part from Block） 按钮；将显示 从块制作零件（Make Part From Block） PropertyManager。
  2. 从绘图区中选择所有块；所选块的名称将显示在 PropertyManager 的 所选块（Selected Blocks） 卷展栏中。确保在 从块制作零件（Make Part From Block） PropertyManager 的 块到零件约束（Block to Part Constraint） 卷展栏中选择了 在块上（On Block） 按钮。选择 确定（OK） 按钮；所有块将作为零件显示在 FeatureManager 设计树中，其左侧带有零件符号。
  3. 从菜单栏中选择 重建（Rebuild） 按钮以更新更改。
  4. 从 FeatureManager 设计树中选择 Crank 块；将显示一个弹出工具栏。从弹出工具栏中选择 编辑零件（Edit Part） 按钮；将调用零件环境。从 CommandManager 中选择 特征（Features） 选项卡。
  5. 接下来，从 特征（Feature） CommandManager 中选择 拉伸凸台/基体（Extruded Boss/Base） 按钮；将显示 拉伸（Extrude） PropertyManager，并且系统将提示您选择草图基准面或现有草图。从绘图区或从 FeatureManager 设计树中选择曲柄的草图；其预览将显示在绘图区中。
  6. 在 PropertyManager 的 方向 1（Direction 1） 卷展栏中，终止条件（End Condition） 下拉列表中默认选择 盲端（Blind） 选项。在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 10 mm，然后选择 反向（Reverse Direction） 按钮以翻转拉伸方向。确保 薄壁特征（Thin Feature） 卷展栏未激活。选择 确定（OK） 按钮以退出 PropertyManager。

接下来，您需要拉伸曲柄的上部孔，参考图 2-28。

  1. 从 FeatureManager 设计树中选择先前拉伸特征的草图，然后从 特征（Features） CommandManager 中选择 拉伸凸台/基体（Extruded Boss/Base） 按钮；将显示 凸台-拉伸（Boss-Extrude） PropertyManager。

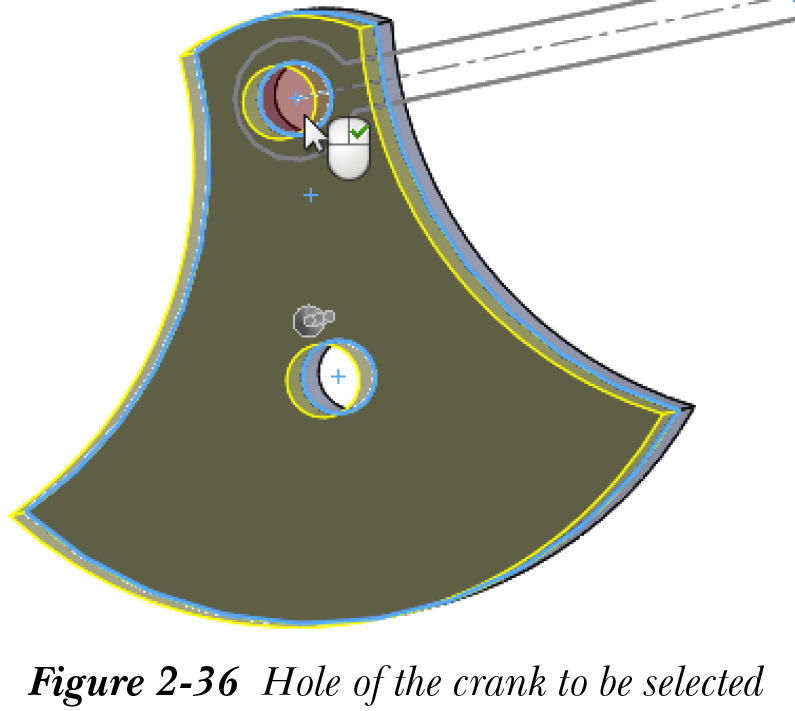

  2. 展开此 PropertyManager 中的 所选轮廓（Selected Contours） 卷展栏。将光标移向曲柄的上部孔，然后当它以不同颜色高亮显示时选择它，如图 2-36 所示。

  1. 在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 5 mm。展开 方向 2（Direction 2） 卷展栏并在 深度（Depth） 微调框中输入 10 mm。选择 确定（OK） 按钮以退出；曲柄特征将显示在绘图区中。
  2. 单击绘图区右上角的确认角。如果重建图标在设计树中 Crank 的左侧可用。从菜单栏中选择 重建（Rebuild） 按钮以重建零件。
  3. 从 FeatureManager 设计树中选择 Piston_rod 块；将显示一个弹出工具栏。
  4. 从弹出工具栏中选择 编辑零件（Edit Part） 按钮以调用零件环境。如果尚未调用，请选择 特征（Features） 选项卡。
  5. 调用 拉伸（Extrude） PropertyManager，从绘图区或从 FeatureManager 设计树中选择 Piston_rod 的草图，并在 PropertyManager 的 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 5 mm。选择 确定（OK） 按钮以退出。
  6. 接下来，单击绘图区右上角的确认角，然后从菜单栏中选择 重建（Rebuild） 按钮。
  7. 同样，从 FeatureManager 设计树中选择 Piston_tank 块并调用零件环境。
  8. 调用 拉伸（Extrude） PropertyManager，从绘图区或从 FeatureManager 设计树中选择活塞筒的草图；其预览将显示。
  9. 在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 10 mm。
  10. 从 PropertyManager 的 方向 1（Direction 1） 卷展栏中选择 反向（Reverse Direction） 按钮，然后选择 确定（OK）。

接下来，您需要为 Piston_tank 创建轴，参考图 2-30。

  1. 从 FeatureManager 设计树中选择 Piston_tank 的草图，然后调用 拉伸（Extrude） PropertyManager。
  2. 展开 PropertyManager 的 所选轮廓（Selected Contours） 卷展栏，将光标移向 Piston_tank 的孔。接下来，当它以不同颜色高亮显示时，使用鼠标左键选择它。
  3. 在 方向 1（Direction 1） 卷展栏的 深度（Depth） 微调框中输入 5 mm。接下来，展开 方向 2（Direction 2） 卷展栏并在此卷展栏的 深度（Depth） 微调框中输入 10 mm。现在，从此 PropertyManager 中选择 确定（OK），然后通过单击绘图区右上角可用的确认角退出。

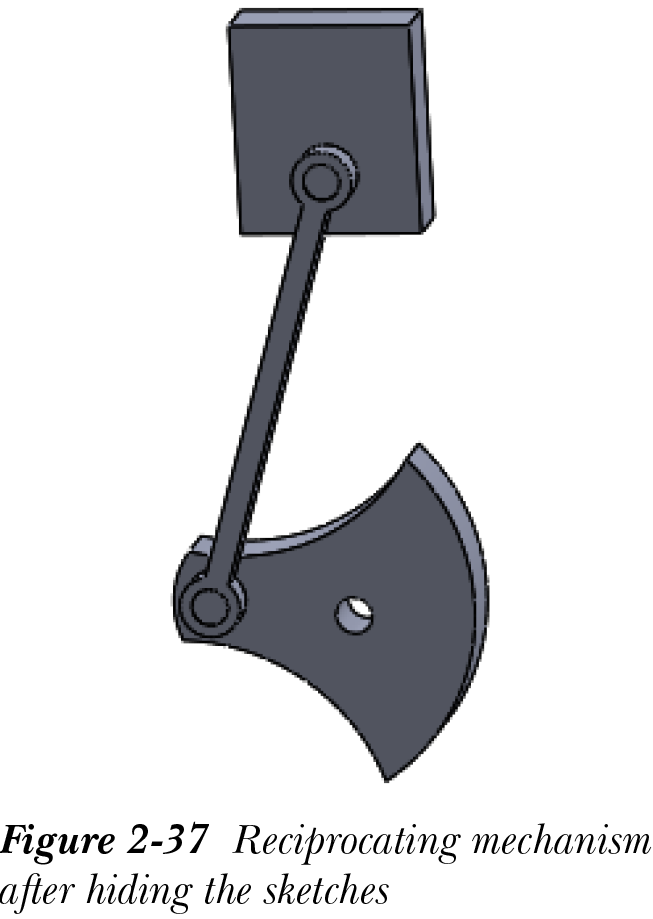

  4. 从菜单栏中选择 重建（Rebuild） 按钮以重建零件。接下来，从 视图（抬头）（View (Heads-Up)） 工具栏中选择 隐藏/显示项目（Visibility Off） 按钮；将显示一个弹出菜单。选择 视图草图（View Sketches） 选项以隐藏草图。图 2-37 显示了隐藏零件草图后的机构。

保存模型

您可以看到 FeatureManager 设计树中零部件的名称括在括号中。这表示这些是虚拟零部件，如果您选择 保存（Save） 按钮，它们将内部保存。因此，首先您需要将它们设为常规零部件并外部保存。

  1. 右键单击 Crank 块，从显示的快捷菜单中选择 保存零件（在外部文件中）（Save Part (in External File)） 选项；将显示 另存为（Save As） 对话框。
  2. 选择 指定路径（Specify Path） 按钮并浏览到该位置。
  3. 同样，保存其他零部件。
  4. 从菜单栏中选择 保存（Save） 按钮，并将机构以名称 c02_tut01 保存在以下位置：

DocumentsSOLIDWORKSc02

  1. 通过从 SOLIDWORKS 菜单中选择 文件（File） > 关闭（Close） 关闭文档。
