项目 3
手动冲床装配体

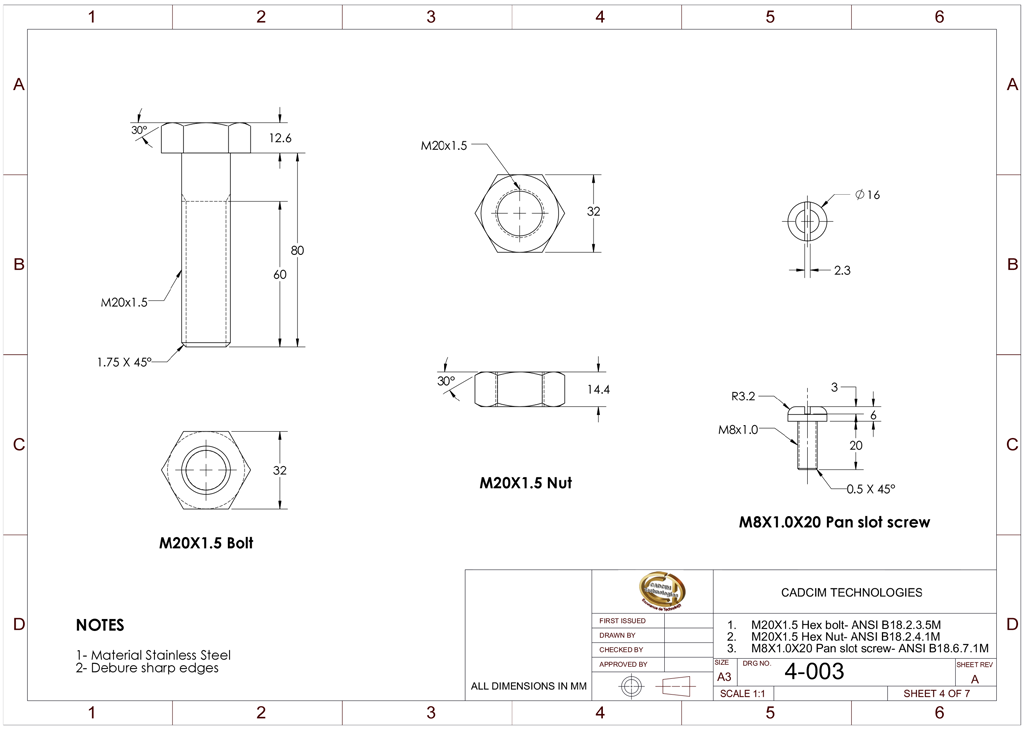

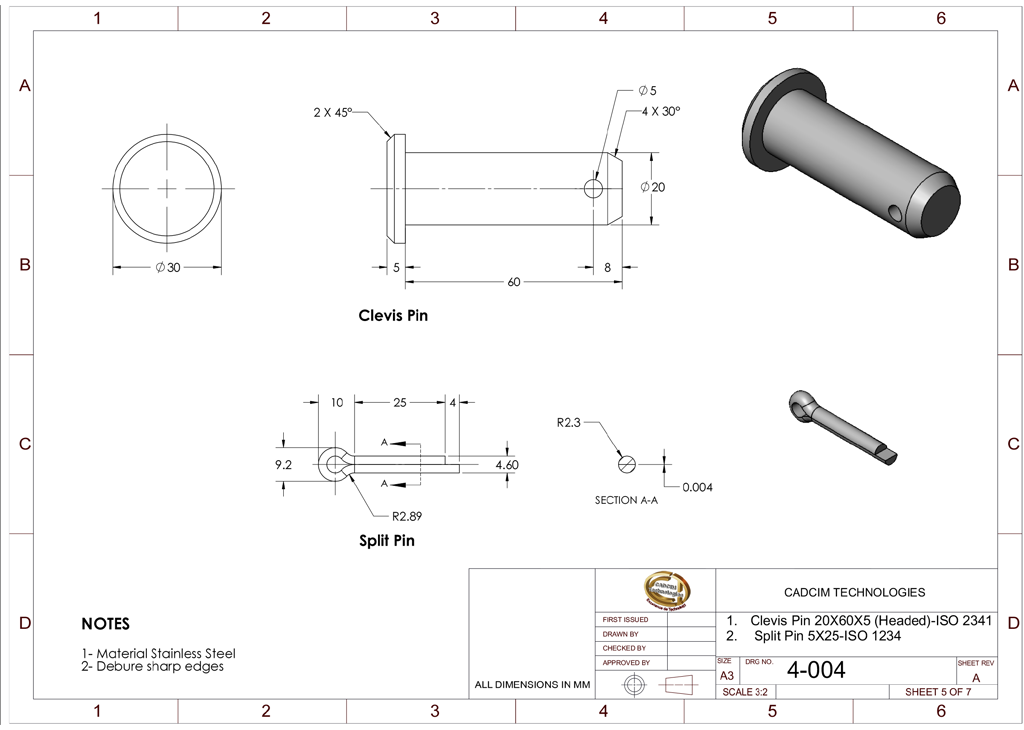

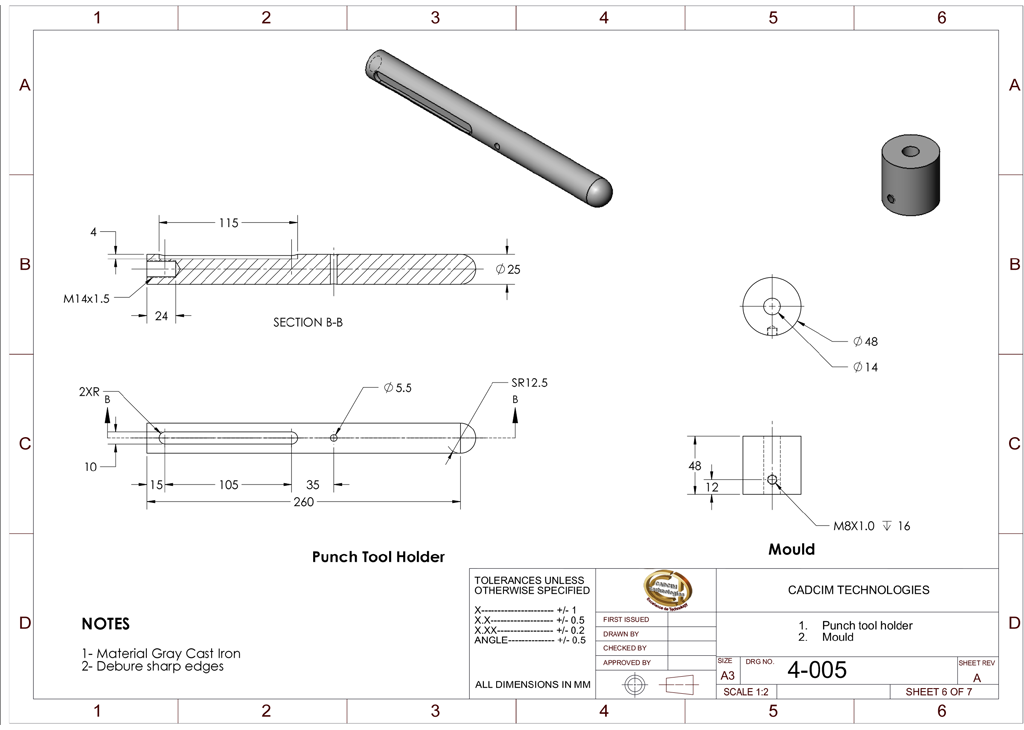

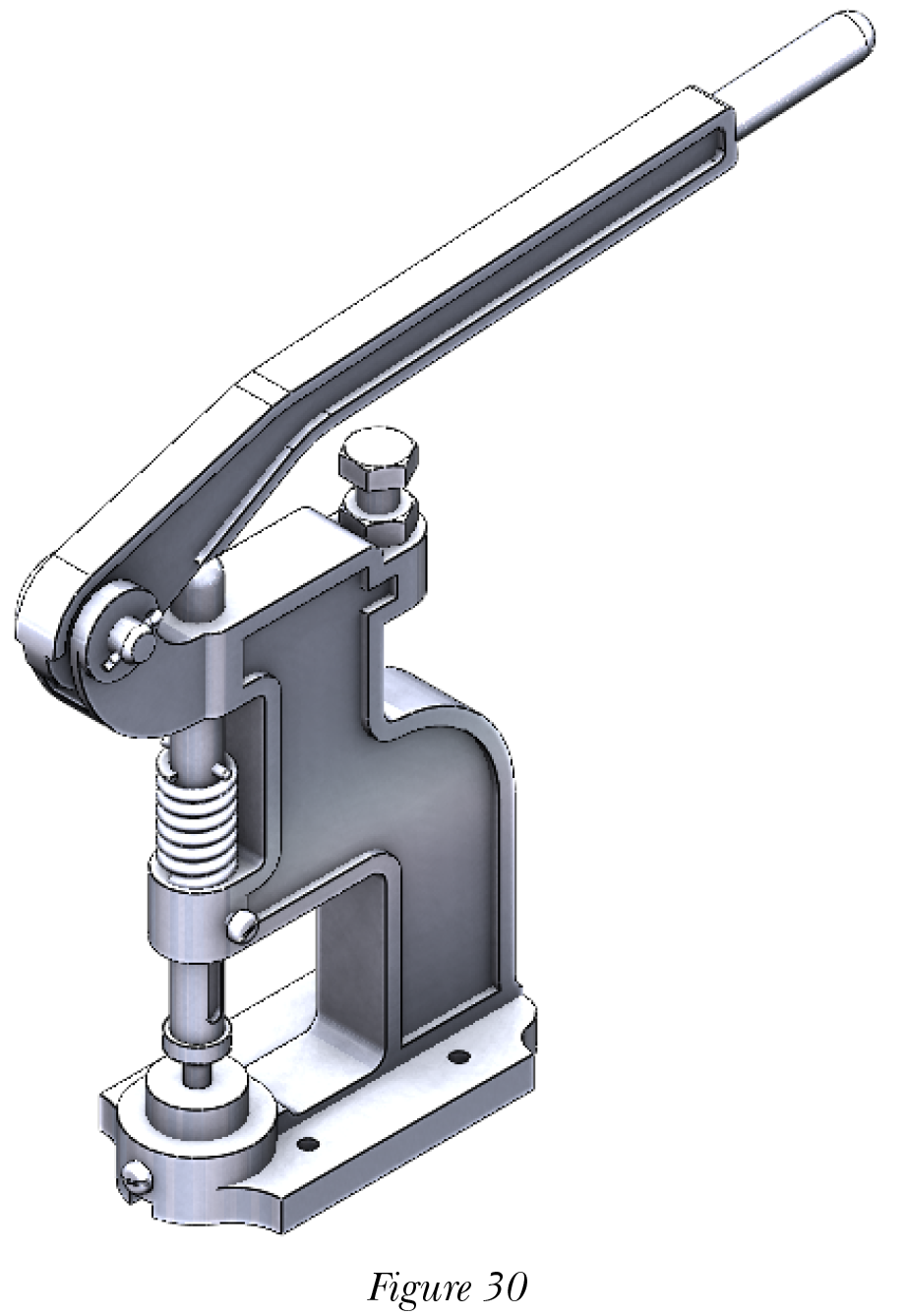

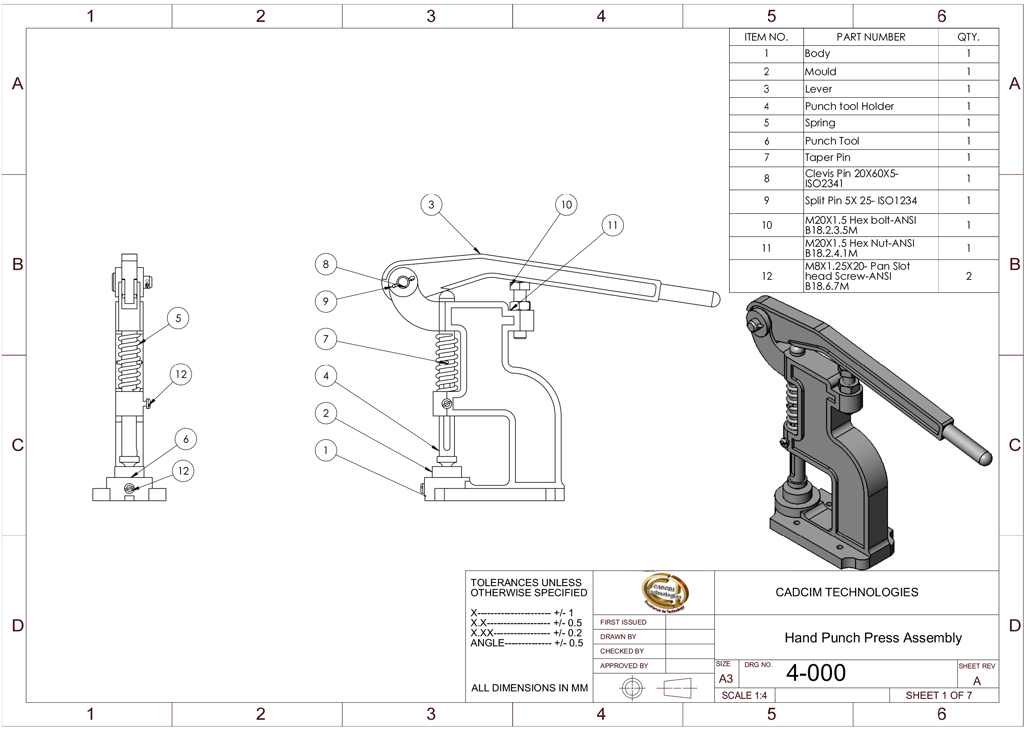

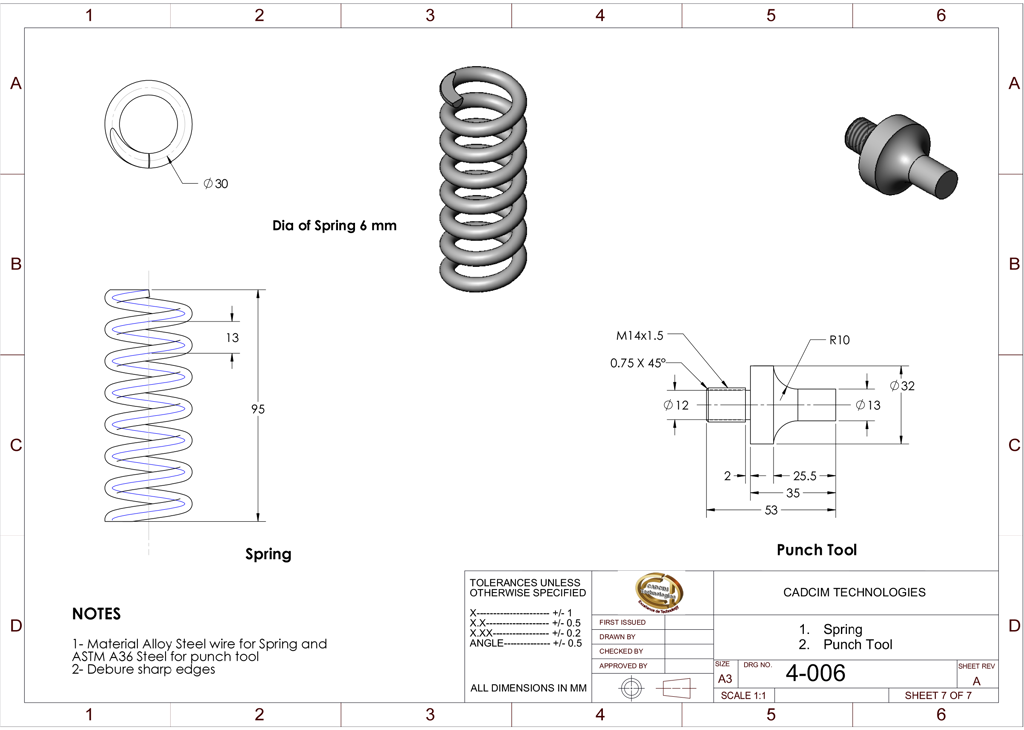

在本项目中，您将为手动冲床装配体创建零部件，然后组装它们，参见图 30 和图 31。您需要将所有零部件创建为单独的零件文件。零部件的视图和尺寸如图 32 至图 37 所示。
P4-32 Advanced
图 31
图 32
图 33
图 34
-ISO_2341.png)
图 35
图 36
图 37
