自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. 在 SOLIDWORKS 中，块工具栏中的 __ 按钮用于将草图的每个实体制作成单独的块。
2. 选择 皮带/链（Belt/Chain） PropertyManager 中的 __ 复选框以指定皮带的厚度。
3. 在 路径属性（Path Properties） PropertyManager 的 定义（Definition） 卷展栏中选择 ____ 按钮以调用 路径（Path） PropertyManager。
4. 块工具栏中的 __ 按钮用于编辑块。
5. 皮带/链（Belt/Chain） PropertyManager 的 皮带构件（Belt Members） 卷展栏中的 __ 按钮用于翻转所选皮带构件的一侧。
6. 牵引（Traction） 关系用于创建主动从动机构。（对/错）
7. 在 SOLIDWORKS 中，您可以直接将草图作为块保存到设计库中。（对/错）
8. 在 SOLIDWORKS 中，您不能通过向使用块创建的机构应用马达来使其动画化。（对/错）
9. 您不能更改在 皮带构件（Belt Members） 卷展栏的选择区域中所选皮带构件的顺序。（对/错）
10. 插入块（Insert Block） 工具用于将块插入到活动草图中。（对/错）

复习题

回答以下问题：

1. 块工具栏中的以下哪个按钮用于添加或移除草图实体？

(a) 编辑块（Edit Block） (b) 制作块（Make Block）

(c) 添加/移除（Add/Remove） (d) 爆炸块（Explode Block）

2. 以下哪个工具用于将草图的每个实体制作成单独的块？

(a) 保存块（Save Blocks） (b) 制作块（Make Block）

(c) 编辑块（Edit Block） (d) 添加/移除（Add/Remove）

3. 以下哪个工具用于将块分解为草图实体？

(a) 皮带/链（Belt/Chain） (b) 重建（Rebuild）

(c) 添加/移除（Add/Remove） (d) 爆炸块（Explode Block）

4. __ 工具有助于您创建首尾重合且形成单个链的草图实体的路径。
5. 从块制作零件（Make Part From Block） PropertyManager 中的 __ 按钮用于创建被约束为与布局环境中块的平面共面的零件。
6. __ 按钮用于调用 从块制作零件（Make Part From Block） PropertyManager。
7. 在活动草图中插入块时，您可以使用 __ 微调框更改其比例值。
8. 要刷新或更新草图，请从块工具栏中选择 __ 按钮。
9. 要从块创建零件，您需要调用 __ PropertyManager。
10. 皮带/链（Belt/Chain） 工具用于在 __ 之间插入皮带。

练习 1

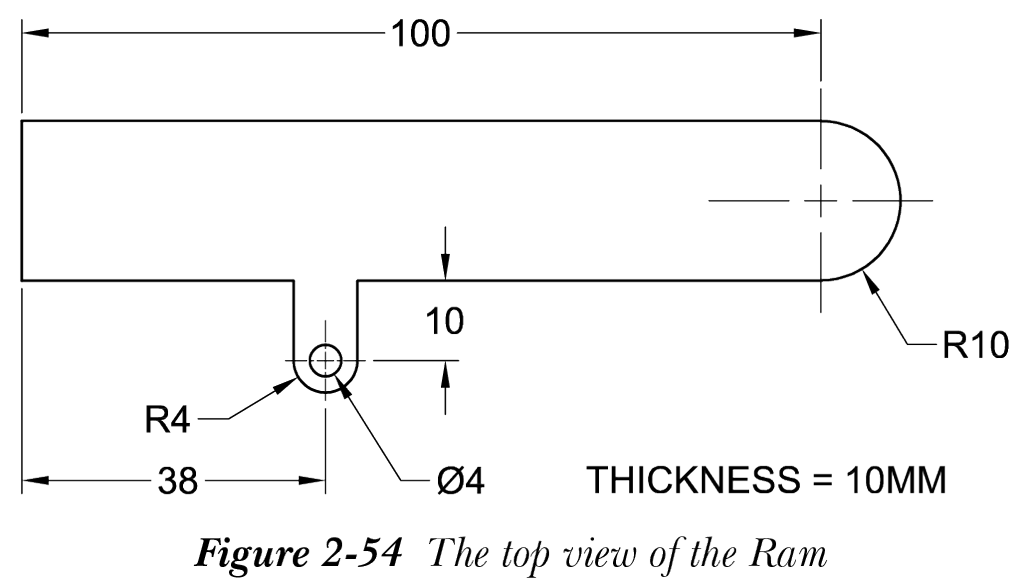

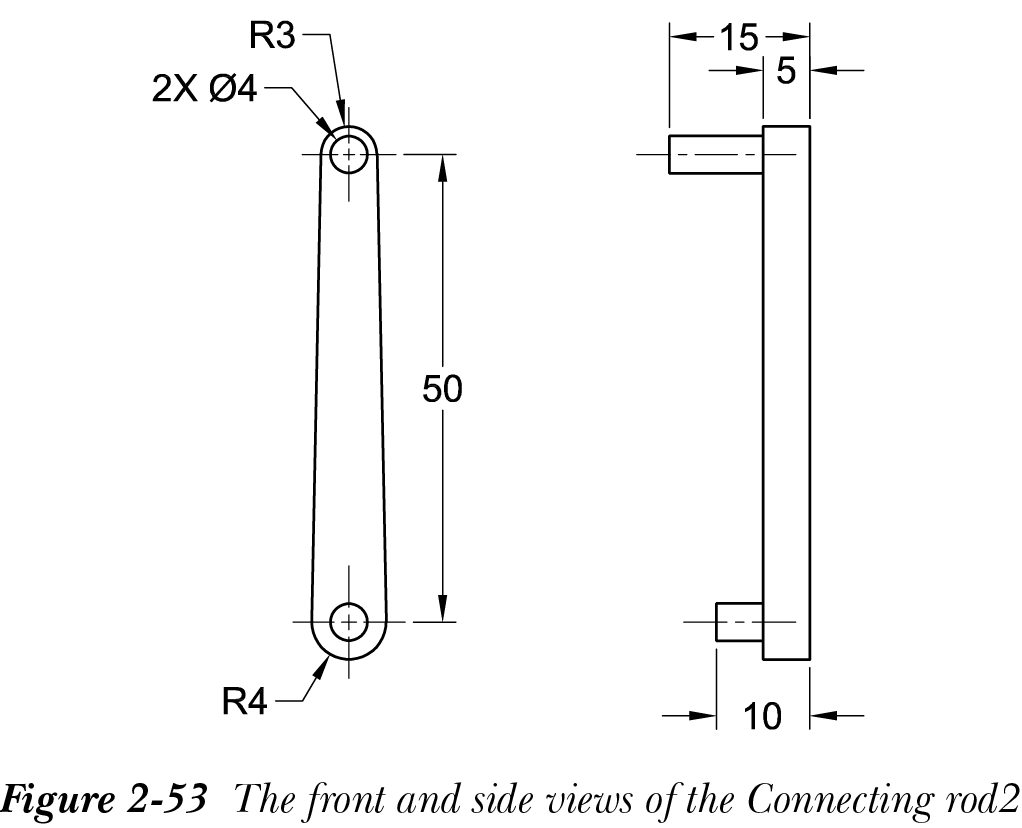

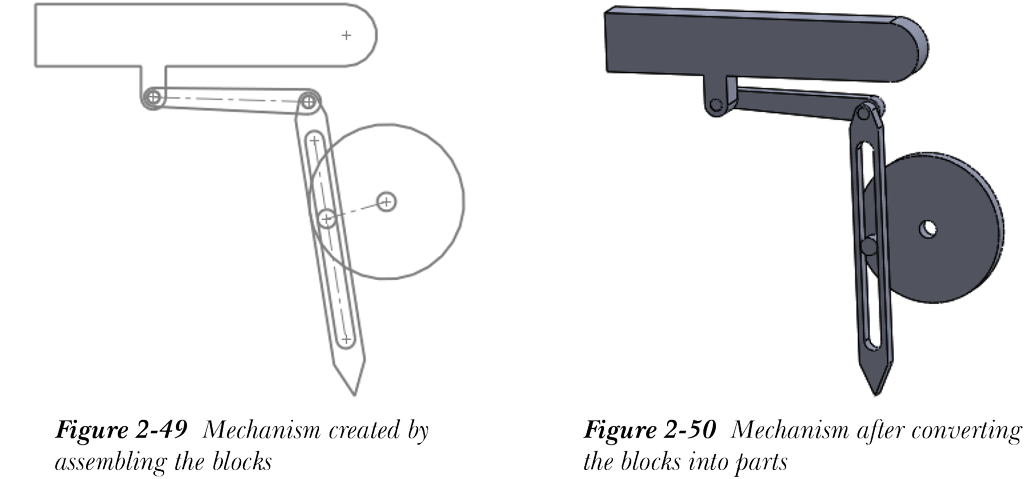

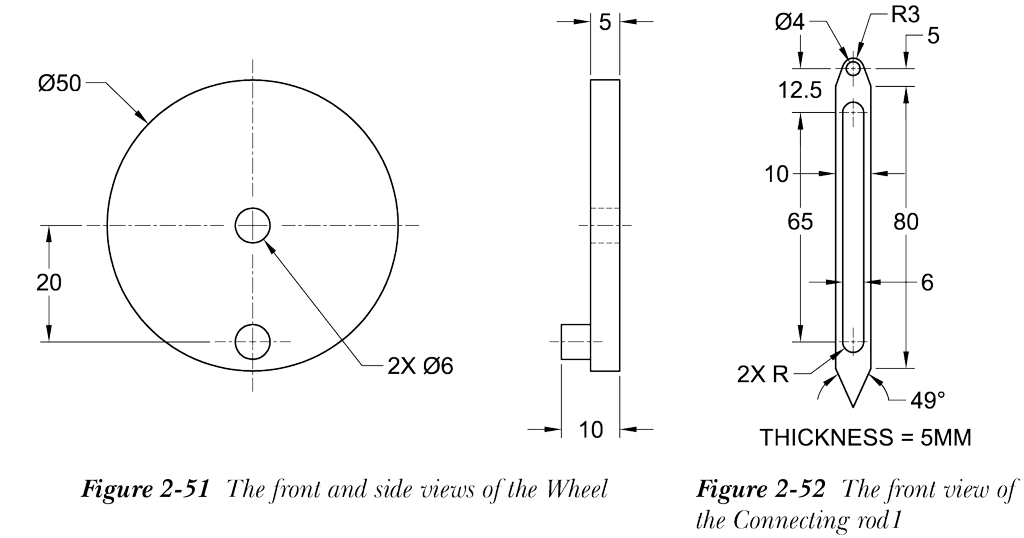

通过装配块创建机构，如图 2-49 所示，然后将机构的块转换为零件。图 2-50 显示了将块转换为零件后的机构。图 2-51 至 2-54 显示了机构零件的不同视图及所需尺寸。（预计时间：45 分钟）

自测题答案

1. 制作块（Make Block）
2. 使用皮带厚度（Use belt thickness）
3. 编辑路径（Edit Path）
4. 编辑块（Edit Block）
5. 翻转皮带侧（Flip belt side）
6. 对
7. 对
8. 错
9. 错
10. 对
