从平板创建钣金零部件

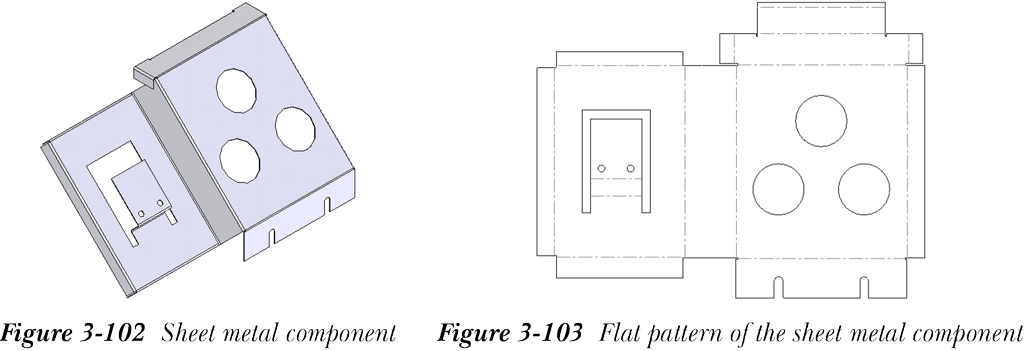

在 SOLIDWORKS 中，可以先创建平板，然后为其添加折弯以获得零部件所需的形状，从而创建钣金零部件。以图 3-102 所示的钣金零部件为例。该零部件的展开图如图 3-103 所示。

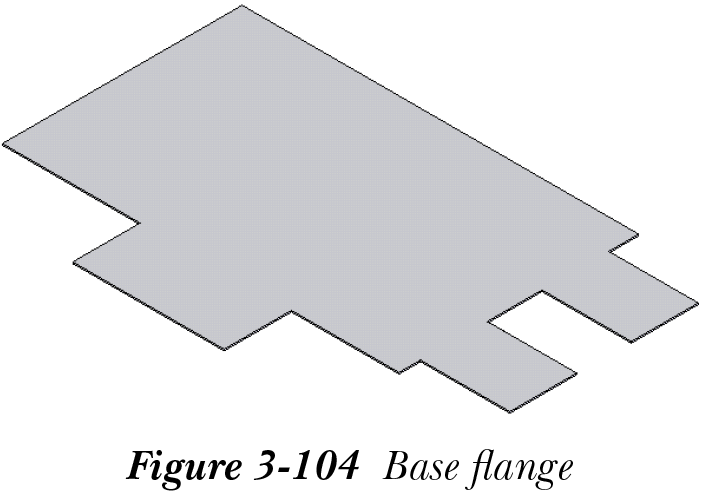

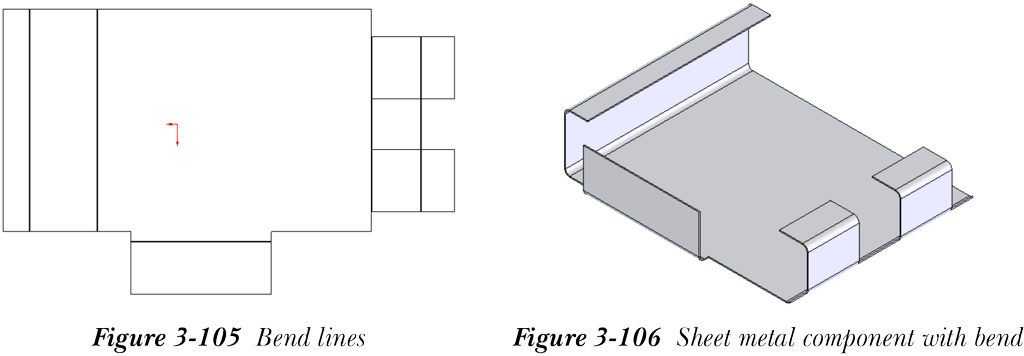

要从平板创建该零部件，首先需要通过调用 基体法兰/薄片（Base Flange/Tab） 工具创建与展开图类似的基体法兰，如图 3-104 所示。接下来，在单个草图中创建折弯线，如图 3-105 所示。然后，选择 草图折弯（Sketched Bend） 工具，沿作为折弯线创建的草图折弯钣金零部件，如图 3-106 所示。还可以添加其他钣金特征以完成该零部件。
