在 AutoCAD Plant 3D 中创建新项目

在 AutoCAD Plant 3D 中创建新项目

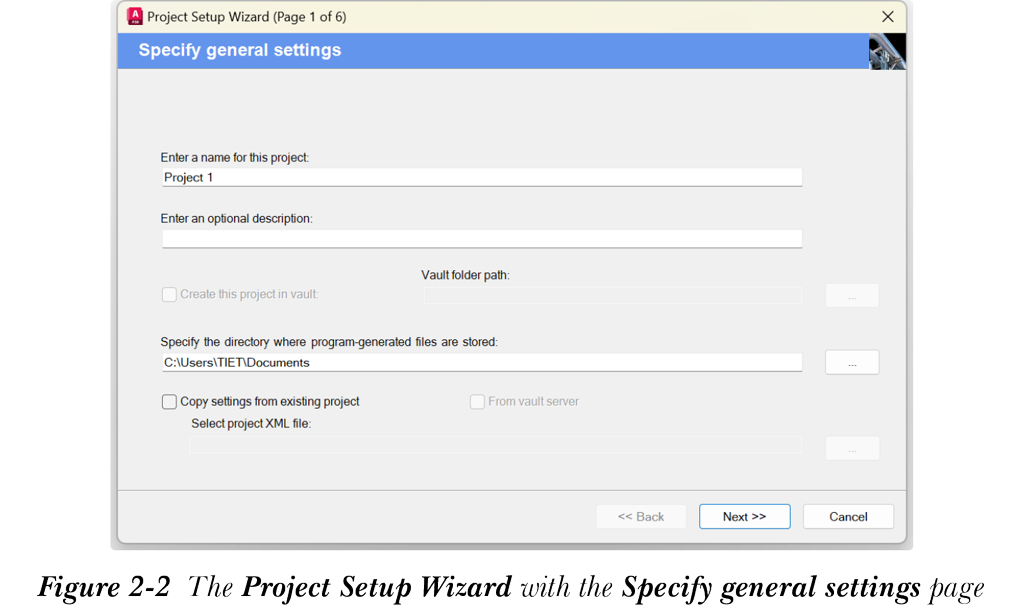

要创建新项目，请从项目管理器当前项目（Current Project）区域的下拉列表中选择新建项目（New Project）选项。您也可以从功能区“常用”选项卡中“项目”面板的项目管理器下拉列表中选择新建项目选项来创建新项目；此时将显示项目设置向导（Project Setup Wizard）的指定常规设置页面，如图 2-2 所示。或者，使用 NEWPROJECT 命令创建新项目。创建新项目的步骤将在下面讨论。

1. 在为此项目输入名称（Enter a name for this project）编辑框中输入项目名称。接下来，在输入可选描述（Enter an optional description）编辑框中输入项目描述。
2. 选择指定程序生成文件的存储目录（Specify the directory where program-generated files are stored）编辑框旁边的浏览（Browse）按钮；将显示选择项目目录（Select Project Directory）对话框。浏览到目录 C:Usersuser_nameDocuments 并选择打开（Open）按钮；项目位置将自动显示在该编辑框中。

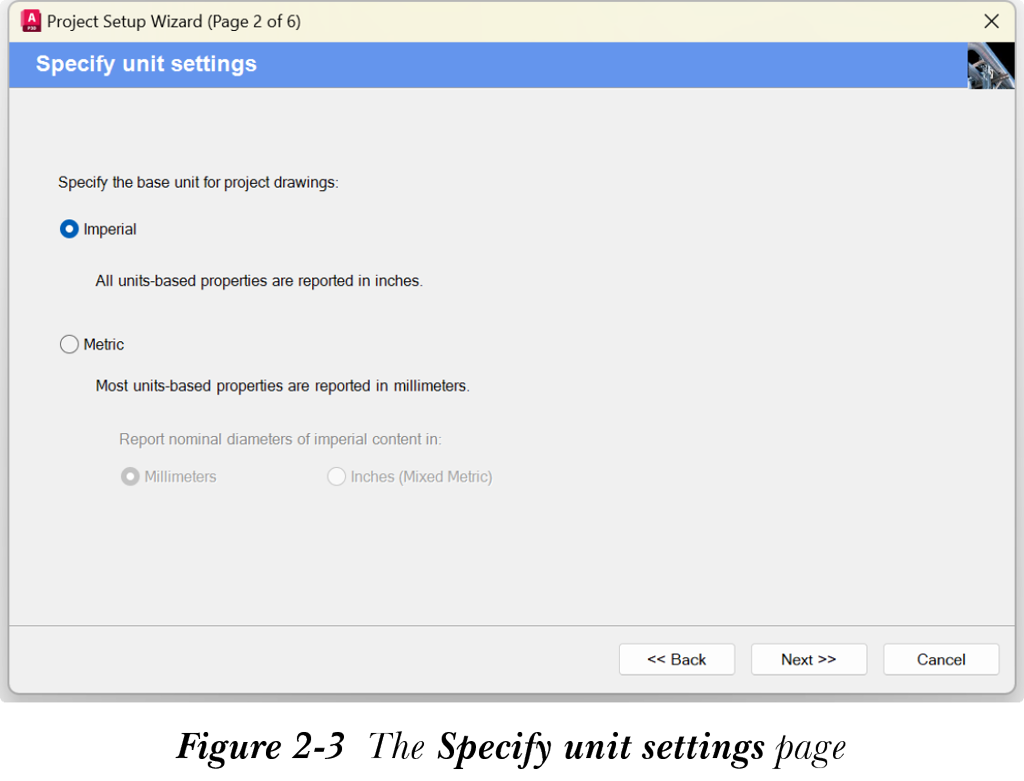

3. 清除从现有项目复制设置（Copy settings from existing project）复选框（如果已选中），然后选择下一步（Next）按钮；将显示指定单位设置页面，如图 2-3 所示。

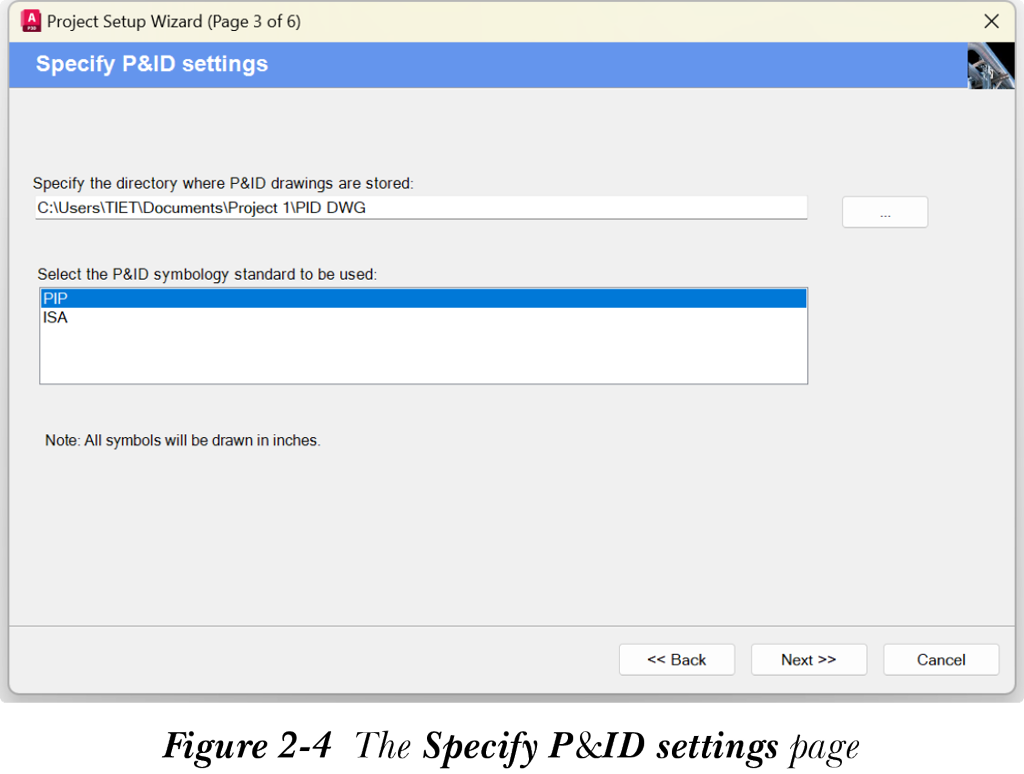

4. 选择英制（Imperial）单选按钮（如果默认未选中），然后选择下一步按钮；将显示指定 P&ID 设置页面，如图 2-4 所示。

5. 使用此编辑框旁边可用的浏览按钮，在指定 P&ID 图形的存储目录（Specify the directory where P&ID drawings are stored）编辑框中将目录指定为 C:Usersuser_nameDocumentsusers_projectPID DWG。

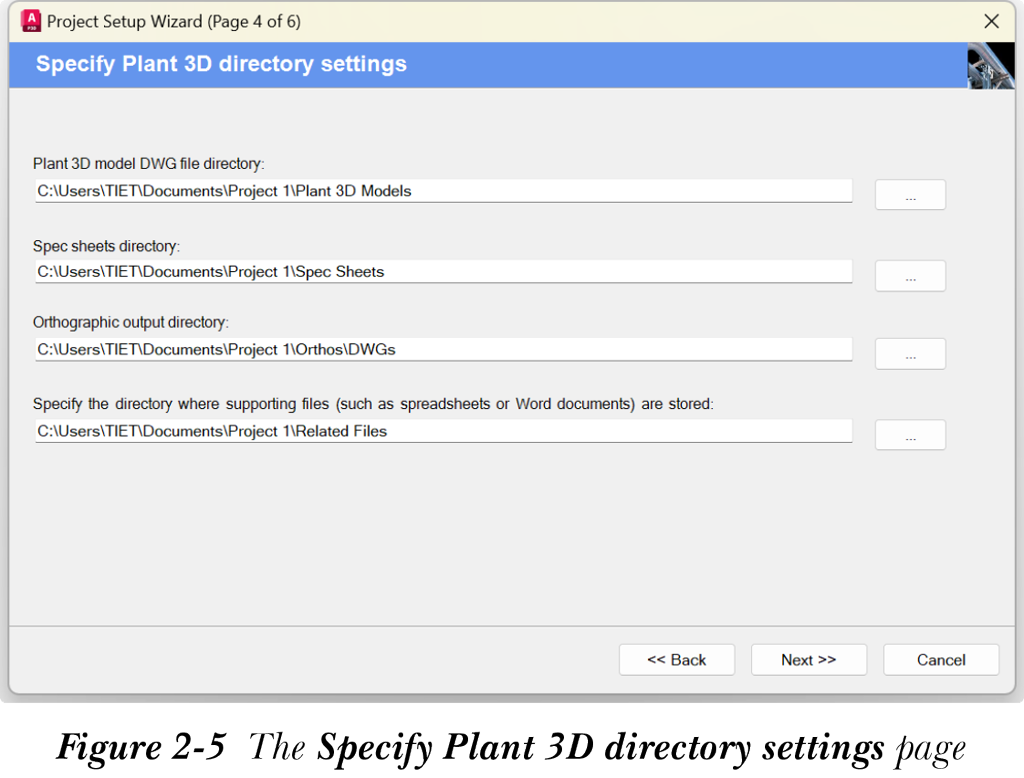

6. 从选择要使用的 P&ID 符号标准（Select the P&ID symbology standard to be used）列表框中选择 PIP 作为 P&ID 标准，然后选择下一步按钮；将显示指定 Plant 3D 目录设置页面，如图 2-5 所示。

注

本书通篇使用英制标准。

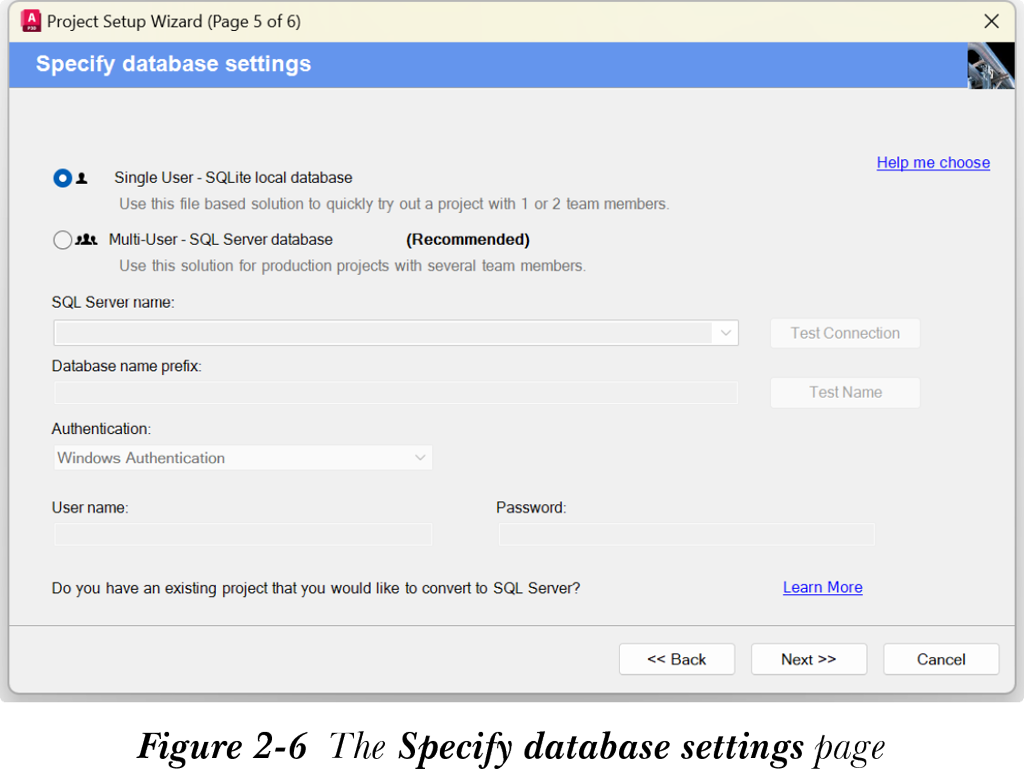

7. 接受此页面中的默认设置，然后选择下一步按钮；将显示指定数据库设置页面，如图 2-6 所示。

8. 在此页面中，选择指定数据库设置的选项。如果您在单机系统上工作，请选择单用户 - SQLite 本地数据库（Single User - SQLite local database）单选按钮。

请注意，如果您选择了单用户 - SQLite 本地数据库单选按钮，则需要跳过步骤 9 到 11。

9. 如果您的系统连接到服务器，请选择多用户 - SQL Server 数据库（Multi User - SQL Server database）单选按钮。接下来，您需要在 SQL Server 名称（SQL Server name）编辑框中指定服务器名称，然后选择其旁边的测试连接（Test Connection）按钮。
10. 连接到服务器后，您需要在数据库名称前缀（Database name prefix）编辑框中输入数据库前缀。您也可以选择测试名称（Test Name）按钮自动生成前缀。
11. 接下来，使用身份验证（Authentication）下拉列表指定身份验证类型。如果您选择 SQL Server 身份验证，则需要在用户名（User name）和密码（Password）编辑框中分别指定用户名和密码。
12. 指定数据库设置后，选择下一步按钮；将显示完成（Finish）页面。
13. 选择完成（Finish）按钮；将创建一个新项目并列在项目管理器中。

创建新图形

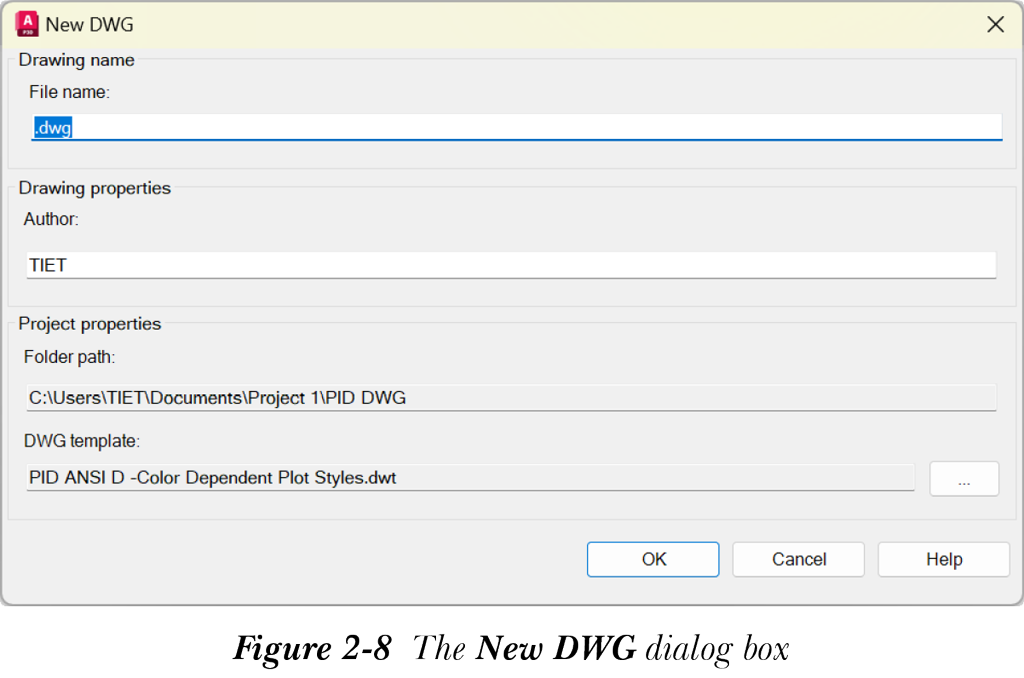

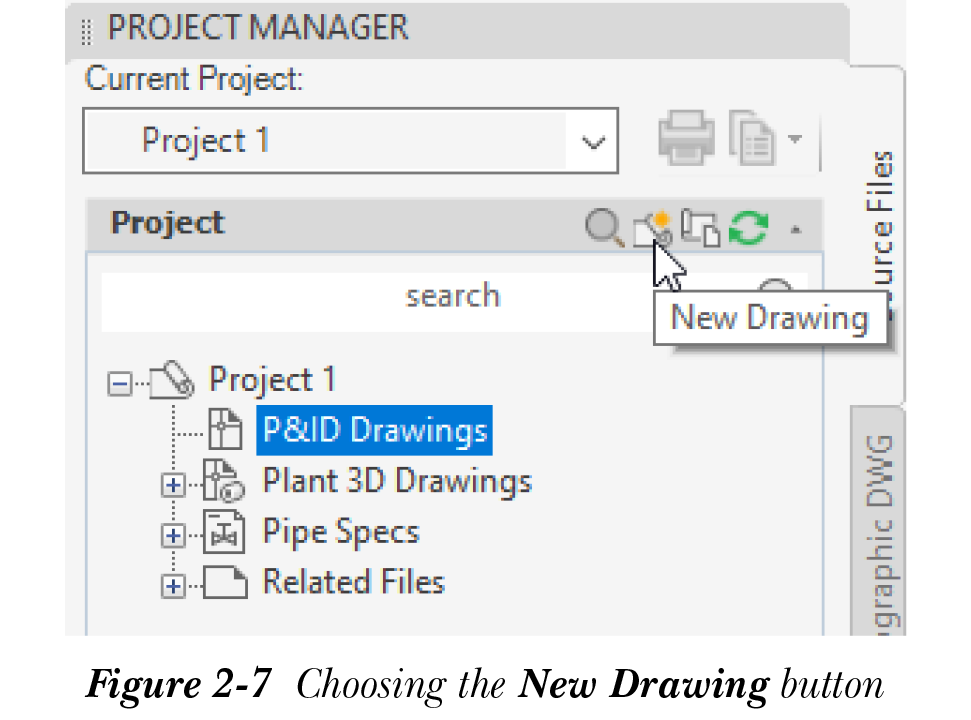

要创建新图形，首先从项目管理器中选择节点（例如：P&ID 图形）。接下来，从项目工具栏中选择新建图形（New Drawing）按钮，如图 2-7 所示；将显示新建 DWG（New DWG）对话框，如图 2-8 所示。在此对话框中，输入文件名、作者，然后通过选择 DWG 模板编辑框旁边的浏览按钮选择 dwg 模板。选择确定（OK）按钮；将创建一个具有指定名称的图形文件。

对项目文件进行分组

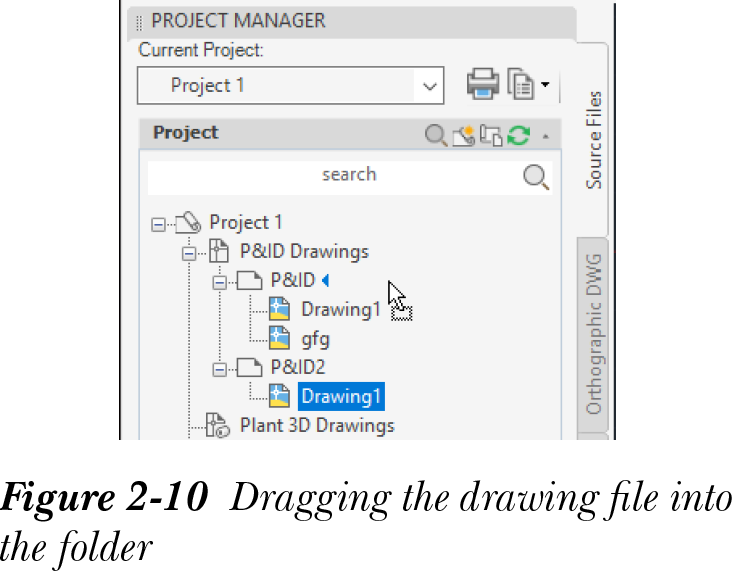

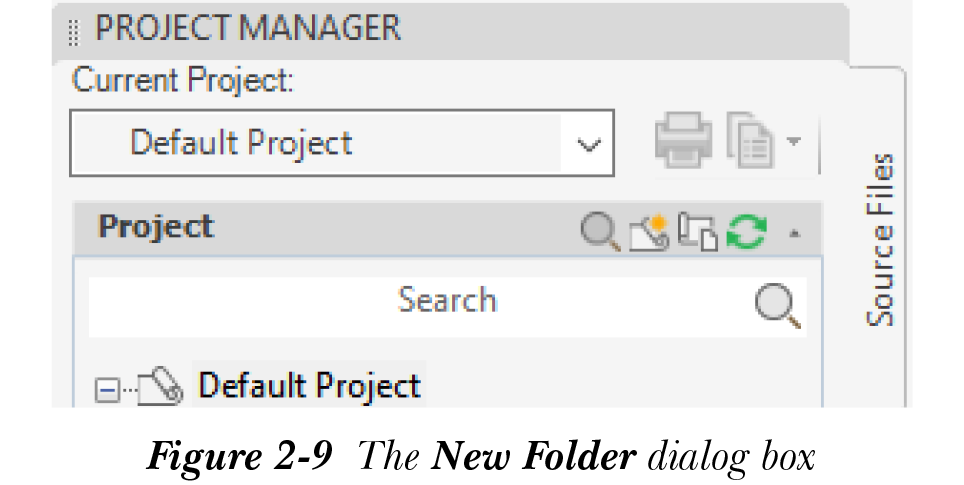

您可以将图形分组到文件夹中。这样可以确保即使项目文件移动到另一台计算机，文件夹路径也保持相同的文件夹层次结构。为此，请在项目管理器中右键单击所需节点（例如 P&ID 图形节点），然后从显示的快捷菜单中选择新建文件夹（New Folder）选项；将显示新建文件夹对话框，如图 2-9 所示。接下来，在文件夹名称（Folder name）编辑框中输入名称。现在，选择确定按钮；新文件夹将添加到项目树中的 P&ID 图形节点。单击并将图形文件拖动到新建的文件夹中以移动该文件，参见图 2-10。
