创建基础

功能区：Structure > Parts > Footing

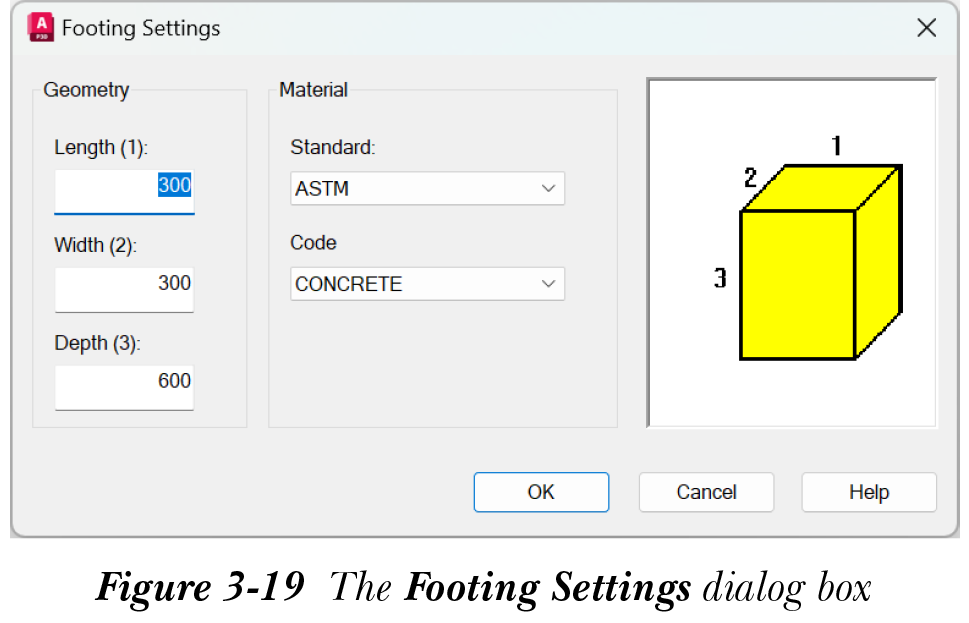

基础是结构模型中的重要组成部分之一。基础在工业项目中的功能是为整个结构布局提供支撑。要创建基础，首先为其定义设置。为此，请从“结构设置”下拉列表中选择“基础设置”工具，以调用“基础设置”对话框。“基础设置”对话框有两个区域：“几何”和“材料”，以及一个预览窗口，如图 3-19 所示。

“几何”区域包含用于定义基础几何形状的选项。预览窗口显示“几何”区域的不同参数。

“材料”区域中的选项允许您指定基础的材料标准和代码。指定所有值后，选择“确定”按钮；“基础设置”对话框将关闭。

接下来，从“零件”面板中选择“基础”工具，并指定一个点以插入基础。
