向目录中添加新零件

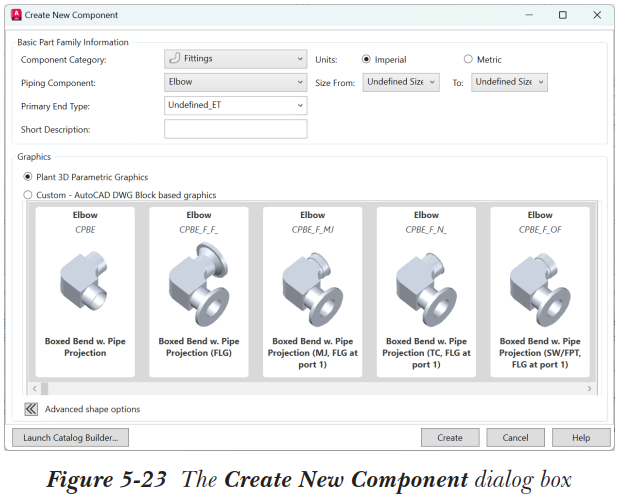

要向目录中添加新零件，请从管道元件编辑器中选择“创建新元件”按钮；将显示“创建新元件”对话框，如图 5-23 所示。使用此对话框中的选项，您可以使用两种不同的方法创建新元件，这些方法将在接下来讨论。

使用参数化图形创建新元件

要使用参数化图形创建元件，请按照接下来给出的步骤操作。

如果默认未选中，请从“创建新元件”对话框的“图形”区域中选择“Plant 3D 参数化图形”单选按钮。
从“元件类别”下拉列表中选择元件类别（例如：管件）；“管道元件”下拉列表将显示所选元件类型可用的元件类型列表。
从“管道元件”下拉列表中选择所需的管道元件类型。
从“主端部类型”下拉列表中选择主端部类型（例如：FL 表示法兰端）。
在“短描述”编辑框中输入关于元件的简短描述。
从“图形”区域中选择所需的元件。
通过从“单位”区域中选择相应的单选按钮来指定单位（例如：英制）。
使用“单位”区域下方可用的“尺寸从”和“到”下拉列表选择尺寸范围。
选择“创建”按钮；该元件将被添加到目录编辑器中。
从管道元件编辑器中选择“尺寸”选项卡。现在，选择“显示高级编辑表格”按钮。
在“连接端口特性”区域的“匹配管道外径”编辑框中输入外径值。接着，如果所有端口的连接端口特性相同，请从“连接端口特性”区域中选中“所有端口具有相同特性”复选框。如果不同，请选择右箭头并为所有其他端口输入匹配管道外径的值。
从“管道元件特性”区域的“长描述（尺寸）”编辑框中输入元件的长描述。
选择“保存到目录”按钮；该元件将被添加到目录中。

使用基于块的图形创建新元件

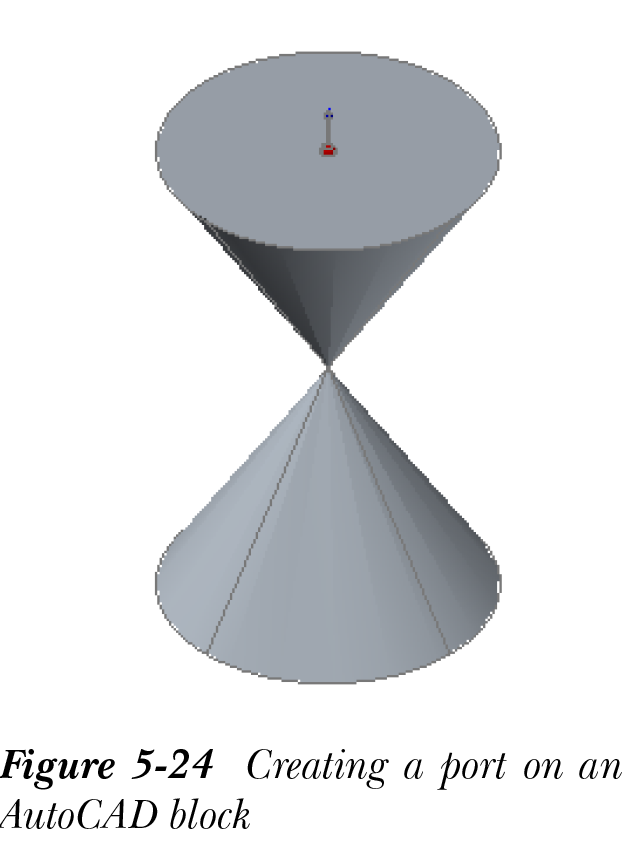

要使用块创建新元件，首先需要创建一个块并将其转换为 AutoCAD Plant 3D 元件。使用 AutoCAD 建模工具创建阀门、弯头、法兰或任何其他管道元件，并将其转换为块。接着，调用 PLANTPARTCONVERT 命令并选择该块；命令提示下将显示提示 选择端口操作 [添加(A)/删除(D)/移动(M)/退出(X)] <添加(A)>:。在命令提示下输入“添加”选项；系统将提示您指定端口位置。指定一个点并创建一个端口，如图 5-24 所示，然后在添加端口后选择“接受”选项，再选择“退出”选项。同样，为块另一侧添加端口，并选择“接受”选项，然后选择“退出”选项。请注意，每当您使用“退出”选项时，都需要保存创建块所在的文件。

切换到目录编辑器，然后从“文件”菜单中选择“打开目录”；将显示“打开”对话框。选择一个目录文件，然后从此对话框中选择“打开”。之后，选择“创建新元件”按钮；将显示“创建新元件”对话框。在此对话框中，选择“自定义 - 基于 AutoCAD DWG 块的图形”单选按钮，并按照接下来给出的步骤操作。

从“元件类别”下拉列表中选择元件类别（例如：阀门）。
从“元件”下拉列表中选择所需的管道元件类型。
在“短描述”编辑框中输入关于元件的简短描述。
从“主端部类型”下拉列表中选择主端部类型。

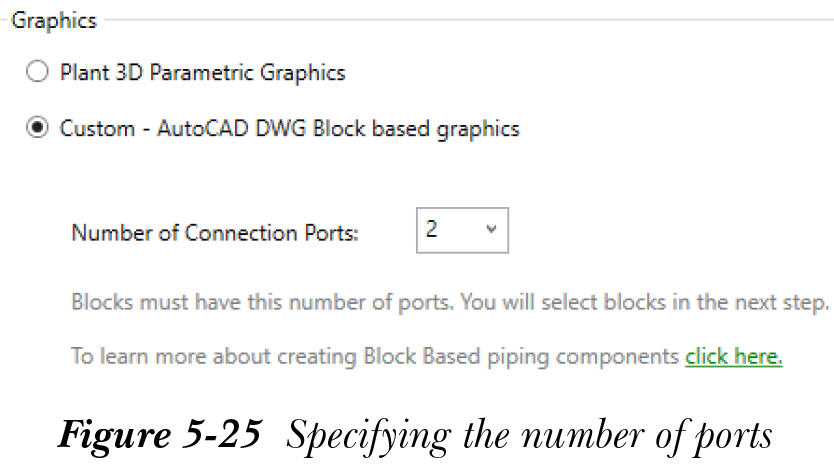

在“图形”区域的“连接端口数”下拉列表中指定块上可用的端口数，参见图 5-25。

通过选择相应的单选按钮指定单位（例如：英制）。
使用“单位”单选按钮下方可用的“尺寸从”和“到”下拉列表选择尺寸范围。
选择“创建”按钮；对话框将关闭。
在管道元件编辑器中选择“尺寸”选项卡。
在“尺寸”区域中，选择不需要的尺寸，然后选择“移除尺寸”按钮。

您还可以使用“添加尺寸”按钮向列表中添加尺寸。

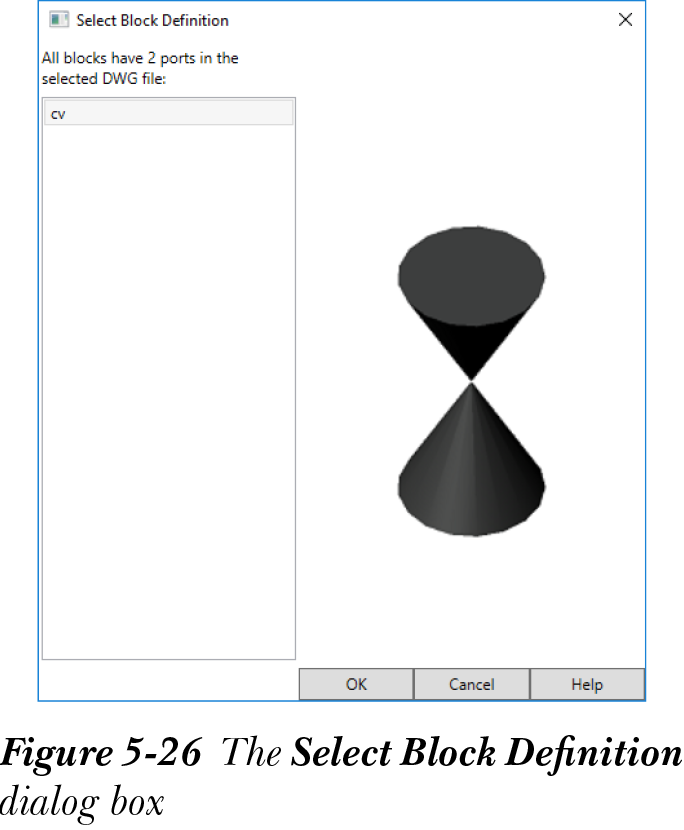

从“尺寸”区域中选择“选择模型”按钮；将显示“打开”对话框。打开包含该块的文件；将显示“选择块定义”对话框，如图 5-26 所示。

选择已使用 PLANTPARTCONVERT 命令指定端口的块，然后选择“确定”按钮；所选块将显示在管道元件编辑器中，如图 5-27 所示。
在“连接端口特性”区域的“匹配管道外径”编辑框中输入外径值。接着，如果所有端口的连接端口特性相同，请从“连接端口特性”区域中选中“所有端口具有相同特性”复选框。如果不同，请选择右箭头并为所有其他端口输入匹配管道外径的值。

注

在“连接端口特性”区域的“公称直径”编辑框和“匹配管道外径”编辑框中输入的值遵循特定模式。例如，如果在“公称直径”编辑框中输入的公称直径值为 1，则“匹配管道外径”编辑框的标准外径值将为 1.315。

在“长描述（尺寸）”编辑框中输入元件的长描述。
选择“保存到目录”按钮；该元件将被添加到目录中。
