在图纸中放置设备

要在绘图区域中放置设备，请从“设备”下拉列表中选择它，然后从“创建设备”对话框中选择“创建”按钮；所选设备将附着到光标上，并提示您在绘图区域中选择一个插入点。指定插入点；设备将放置在绘图区域中，并在设备底部显示一个罗盘。使用罗盘工具指定设备的方向角度。接下来将讨论添加各种设备的过程。

注意

只有在“切换罗盘”按钮处于激活状态时，指定插入点后罗盘才会显示在设备底部。此按钮位于“常用”选项卡的“罗盘”面板中。您将在后面的章节中了解有关“切换罗盘”按钮的更多信息。

添加容器

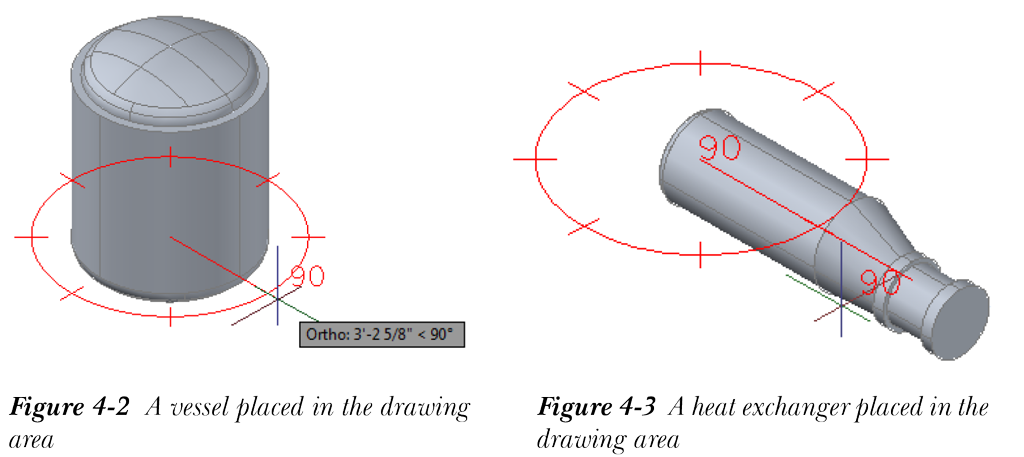

要添加容器，请从“创建设备”对话框的“设备”下拉列表中选择“容器”>“卧式容器/立式容器”选项；与容器相关的选项将显示在“设备”选项卡中。您可以通过在“尺寸”区域中指定值来增加或减少容器的长度或直径。您还可以添加更多圆柱体以增加容器的长度。在对容器的形状和尺寸进行所有必要的修改后，单击“位号”编辑框为容器指定位号。指定位号后，您可以在“标高”编辑框中指定标高。接下来，选择“创建”按钮并将容器放置在几何图形区域中；将显示罗盘，参见图 4-2，并提示您指定旋转角度。在命令行提示下指定旋转角度，以根据要求确定容器的方向。

添加换热器

换热器是过程工厂的重要组成部分。它们通过添加或移除热量来维持工厂中的热平衡。它们可以与外部热源（如冷却塔）或在不同温度下运行的流体流进行热交换。换热器可分为冷却器、换热器、再沸器、冷凝器、加热器或冷水机组。在“创建设备”对话框中有五种预定义的换热器可用。要创建换热器，请从“设备”下拉列表中选择“换热器”选项，然后选择所需的预定义换热器类型。接下来，单击“形状”区域中的形状；形状的尺寸将显示在“尺寸”区域中。如果需要，您可以编辑它们的尺寸。接下来，选择“创建”按钮并将换热器放置在绘图区域中，参见图 4-3。您也可以创建新的换热器。创建用户定义设备的过程将在本章后面讨论。

添加泵

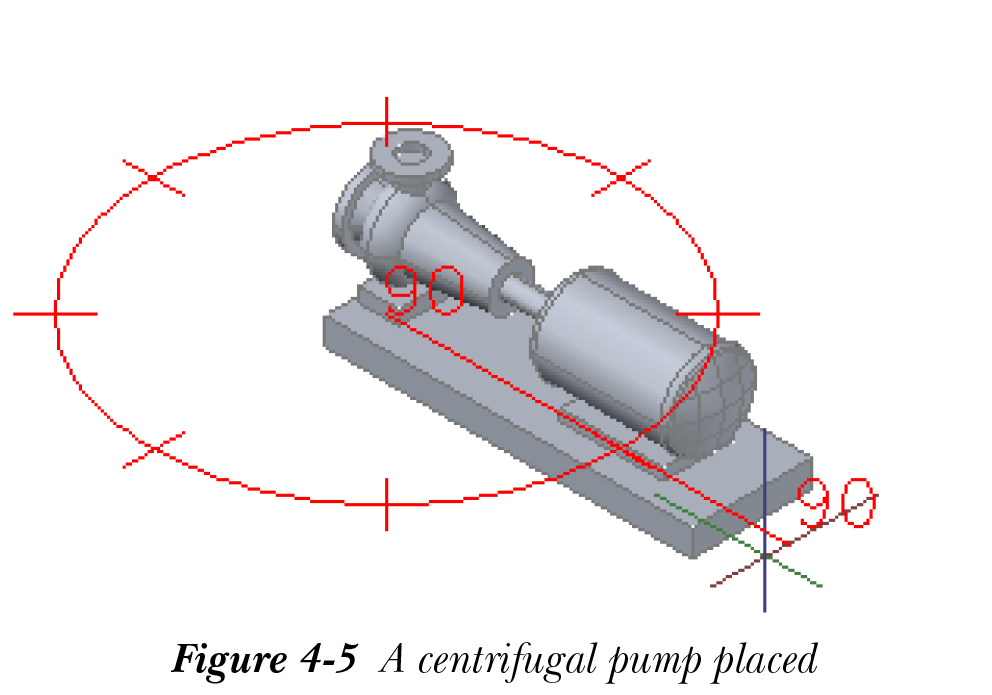

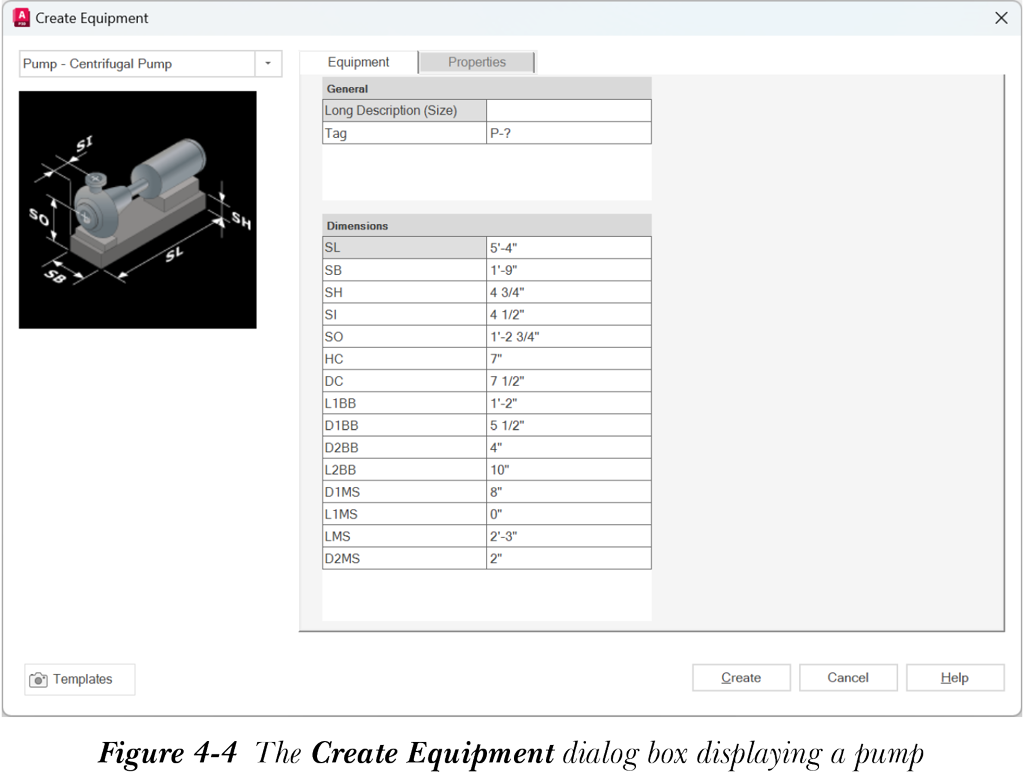

泵是一种机械装置，用于通过机械力将流体输送到所需位置。在“创建设备”对话框中有八种预定义的泵类型可用。选择任意一种泵；所选泵的预览将显示在预览窗口中，参见图 4-4。您可以根据需要在“尺寸”区域中修改泵的尺寸，然后选择“创建”按钮；泵将附着到光标上，并提示您在绘图区域中指定插入点。放置泵并使用罗盘确定其方向，参见图 4-5。

添加加热器

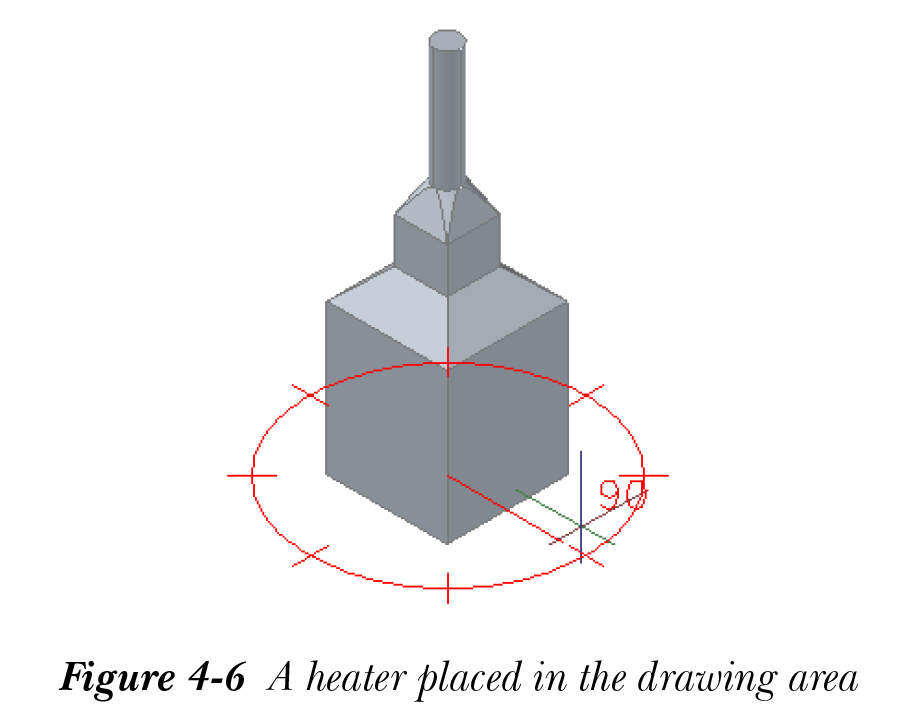

加热器用于提高流体的温度以满足特定的工艺要求。有两种预定义的加热器类型可用：箱式加热器和圆柱形加热器。要将加热器添加到工厂模型中，请调用“创建设备”对话框。接下来，从“设备”下拉列表中选择“加热器”选项，然后选择任意一种预定义的加热器类型。如果需要，编辑尺寸，然后选择“创建”按钮；将提示您指定插入点。指定插入点，然后使用罗盘确定其方向，参见图 4-6。
