设置结构构件的表示形式

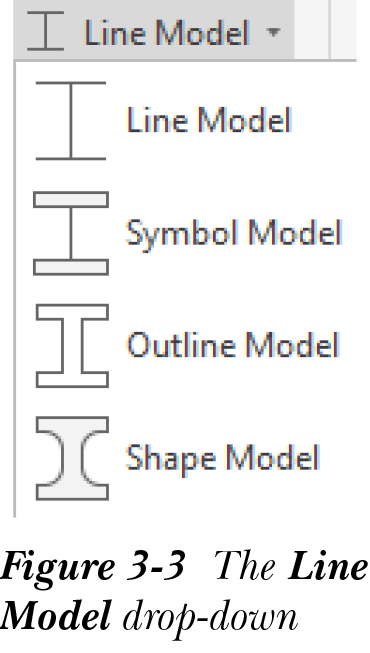

您可以根据需要使用“零件”面板的“线模型”下拉列表中提供的工具来设置结构构件的表示形式，请参见图 3-3。接下来将讨论可以为结构构件设置的不同表示形式。

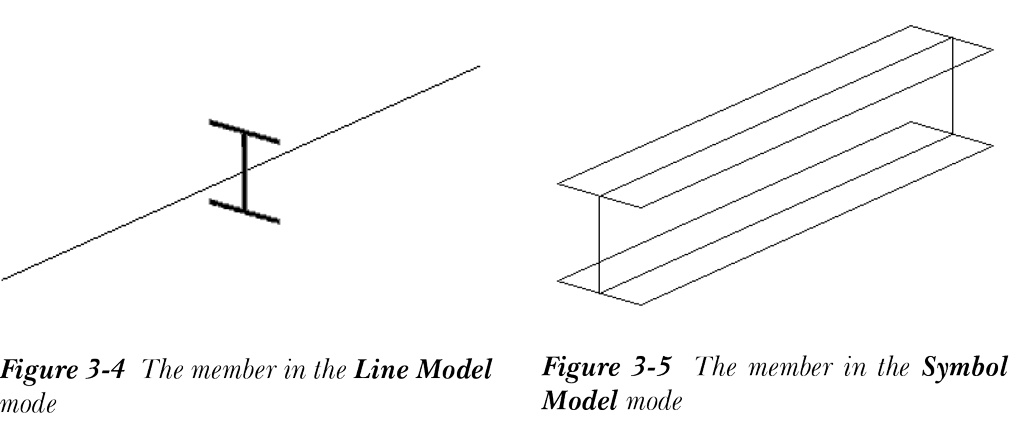

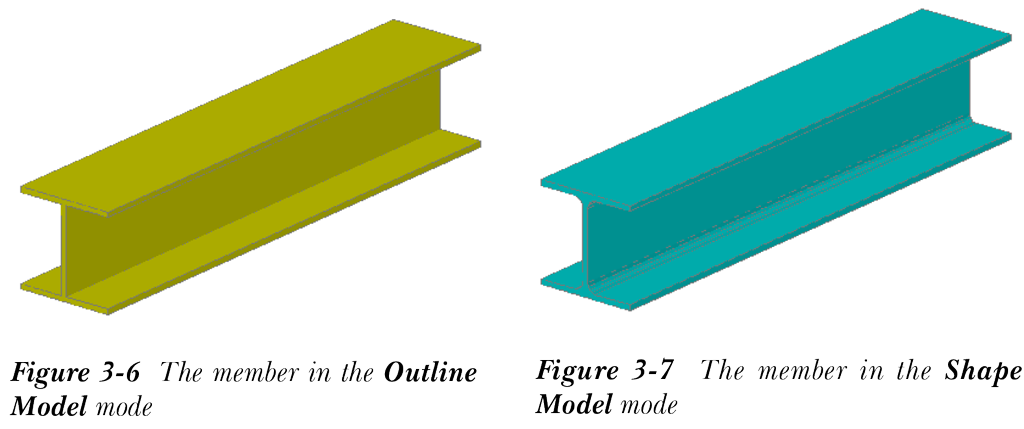

线模型是构件默认设置的表示形式。在此模式下，构件表示为带有符号的线，如图 3-4 所示。这样可以更轻松地选择新构件的插入点。在符号模型模式下，构件表示为符号，如图 3-5 所示。在轮廓模型模式下，构件表示为结构轮廓，如图 3-6 所示。形状模型模式通过向结构轮廓添加圆角，使构件具有实时的外观，如图 3-7 所示。
