验证 3D 模型
在第 2 章中，您学习了验证 P&ID。同样，您需要验证 3D 模型并更正其中的错误。此外，您还需要对照 P&ID 验证 3D 模型。这意味着您需要确保 3D 模型中的零件与 P&ID 中的相应组件匹配。

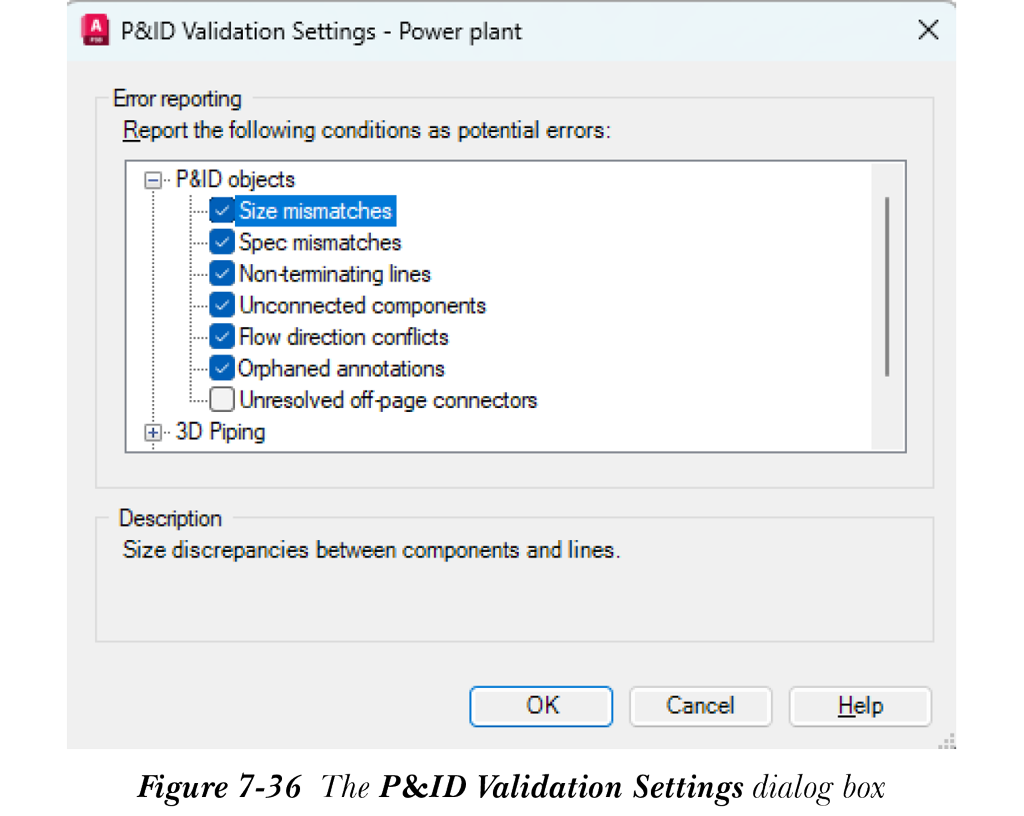

在开始验证之前，您需要指定要验证的错误类型。为此，请在命令提示下输入 VALIDATECONFIG 命令；将显示“P&ID 验证设置”对话框，如图 7-36 所示。在此对话框中，展开“3D 管道”节点并指定要在 3D 模型中验证的错误类型。接下来，您需要指定要在 3D 模型和 P&ID 之间检查的不匹配类型。为此，请展开“3D 模型到 P&ID 检查”节点，然后选择要检查的不匹配项的复选框。接下来，从“P&ID 验证设置”对话框中选择“确定”按钮。
指定验证设置后，在项目管理器中展开“Plant 3D 图形”节点。接下来，在要验证的图形文件上单击右键，然后从显示的快捷菜单中选择“验证”选项；将显示“验证进度”消息框，图形将被验证。验证过程完成后，还将显示“验证摘要”选项板。从“验证摘要”选项板中选择一个错误；错误类型和要采取的操作将显示在“详细信息”区域中。忽略或更正错误。要忽略错误，请选择“不显示标记为忽略的错误”复选框。
