教程 1

在本教程中，您将从项目管理器的 CADCIM 项目中打开 Piping Model.dwg 文件，并过滤数据以及从数据管理器中导出数据。您也可以按照以下路径从 www.cadcim.com 下载此模型：Textbooks > CAD/CAM > AutoCAD Plant 3D > AutoCAD Plant 3D 2025 for Designers > Input Files。然后，您将修改数据、导入数据，然后应用更改。（预计时间：20 分钟）

完成本教程需要以下步骤：

a. 打开三维模型文件。

b. 调用数据管理器。

c. 过滤数据并导出。

d. 打开导出的文件并修改数据。

e. 将修改后的数据导入数据管理器。

启动 AutoCAD Plant 3D 并打开项目

启动 AutoCAD Plant 3D。
从项目管理器的当前项目下拉列表中选择 CADCIM 选项。
从项目管理器的 Plant 3D 图形节点中打开 Piping Model.dwg 文件。

调用数据管理器并查看数据

从主页选项卡的项目面板中选择数据管理器按钮；数据管理器将显示。

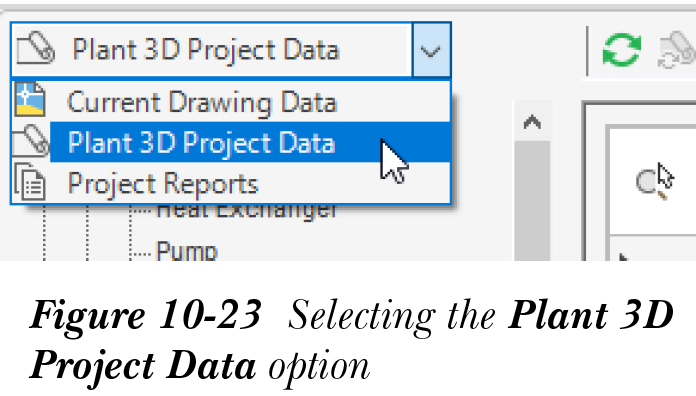

在数据管理器中，从位于左上角的下拉列表中选择 Plant 3D 项目数据选项，参见图 10-23；Plant 3D 项目数据将显示。

从类树中选择设备节点；与设备相关的数据将显示在数据表中。

过滤和导出数据

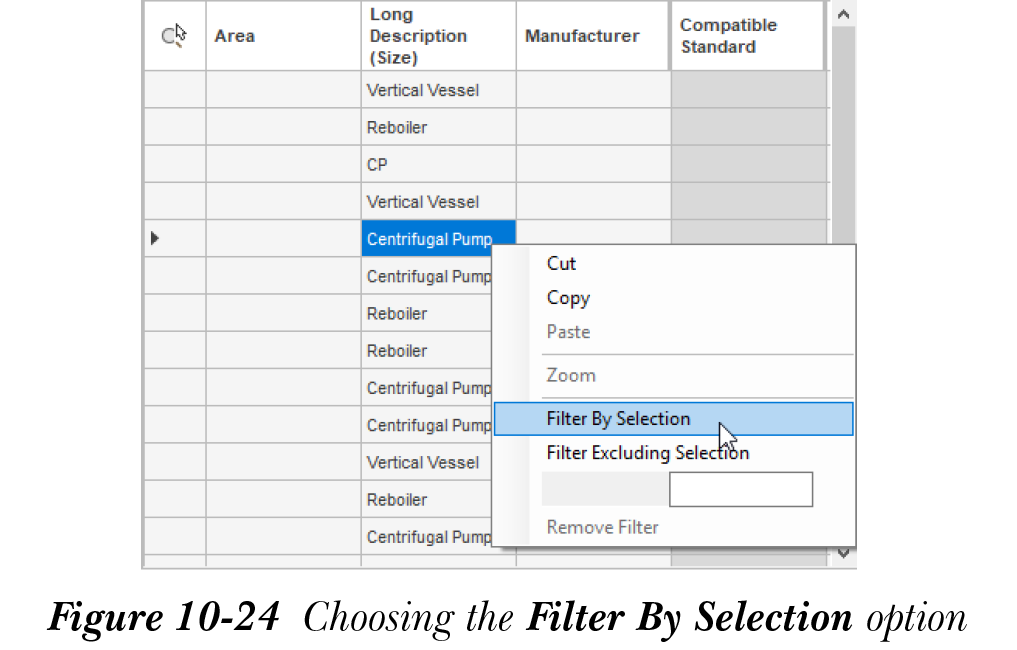

在数据表的 Long Description(Size) 列中右键单击 Centrifugal Pump，然后从显示的快捷菜单中选择按选择过滤选项，参见图 10-24；与 Centrifugal Pump 相关的数据将显示在数据表中。

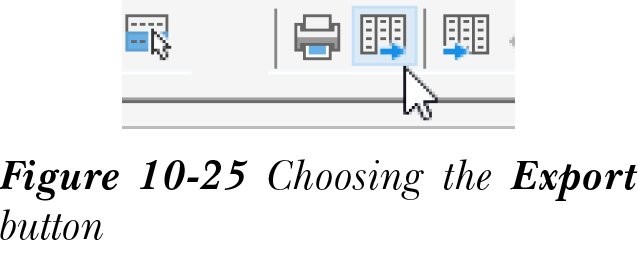

从数据管理器工具栏中选择导出按钮，如图 10-25 所示；将显示导出数据对话框。

从包含子节点区域中选择仅活动节点单选按钮，然后选择浏览按钮；将显示导出至对话框。

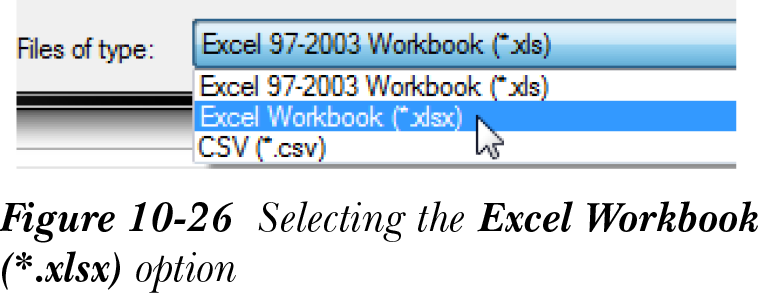

在此对话框中，从文件类型下拉列表中选择 Excel 工作簿 (*.xlsx) 选项，参见图 10-26，并将文件位置指定为 C:UsersUser_nameDocumentsCADCIM。

选择保存按钮；导出至对话框将关闭。
从导出数据对话框中选择确定按钮；数据将导出到 Excel 文件。

修改导出的数据

浏览到位置 C:UsersUser_nameDocumentsCADCIM 并打开 CADCIM-Equipment.xlsx 文件；将显示一个电子表格。

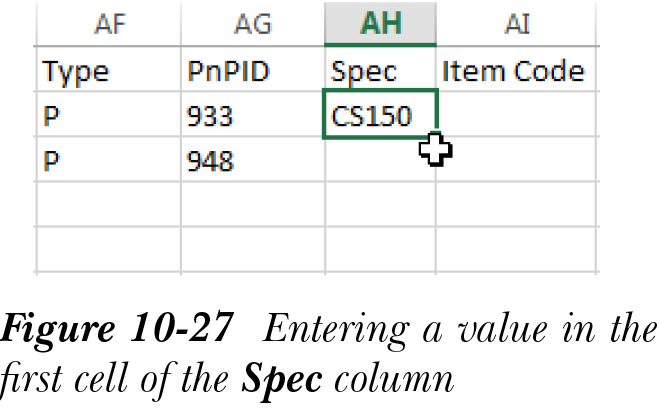

在电子表格中，滚动到 Spec 列，然后在第一个单元格中输入 CS150，参见图 10-27。

同样，在 Spec 列的所有其他单元格中输入 CS150。
保存并关闭 Excel 文件。

导入数据

切换到 AutoCAD Plant 3D，如果数据管理器已关闭，则打开它。
在数据管理器中，确保在位于左上角的下拉列表中选择了 Plant 3D 项目数据，并且设备数据显示在数据表中。

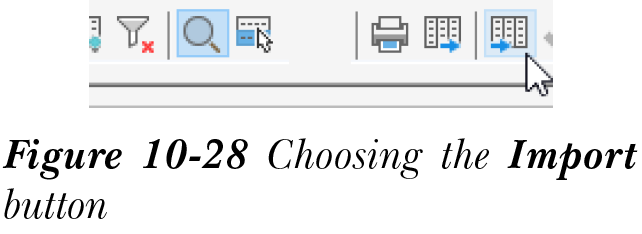

从数据管理器工具栏中选择导入按钮，参见图 10-28；将显示 AutoCAD Plant 消息框。

选择确定按钮；将显示从以下位置导入对话框。
浏览到位置 C:UsersUser_nameDocumentsCADCIM，如果未选择，则从文件类型下拉列表中选择 Excel 工作簿 (*.xlsx) 选项。现在，双击 CADCIM-Equipment.xlsx 文件；将显示导入数据对话框。

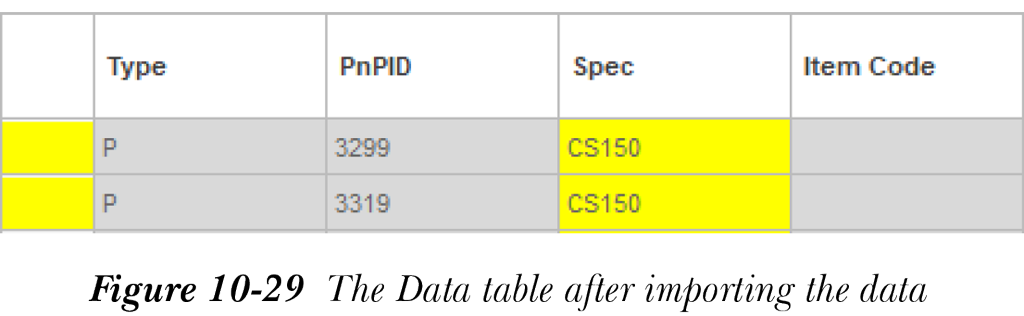

从此对话框中选择确定按钮；Excel 文件中的数据将导入到数据管理器中，参见图 10-29。同时，Spec 列将以黄色背景高亮显示。

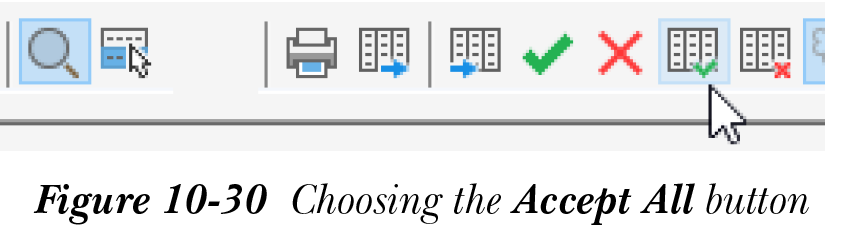

从数据管理器工具栏中选择全部接受按钮以接受数据中所做的更改，参见图 10-30，然后退出数据管理器。

从应用程序菜单中选择保存按钮，然后选择关闭按钮以关闭文件。
