导出管道部件文件

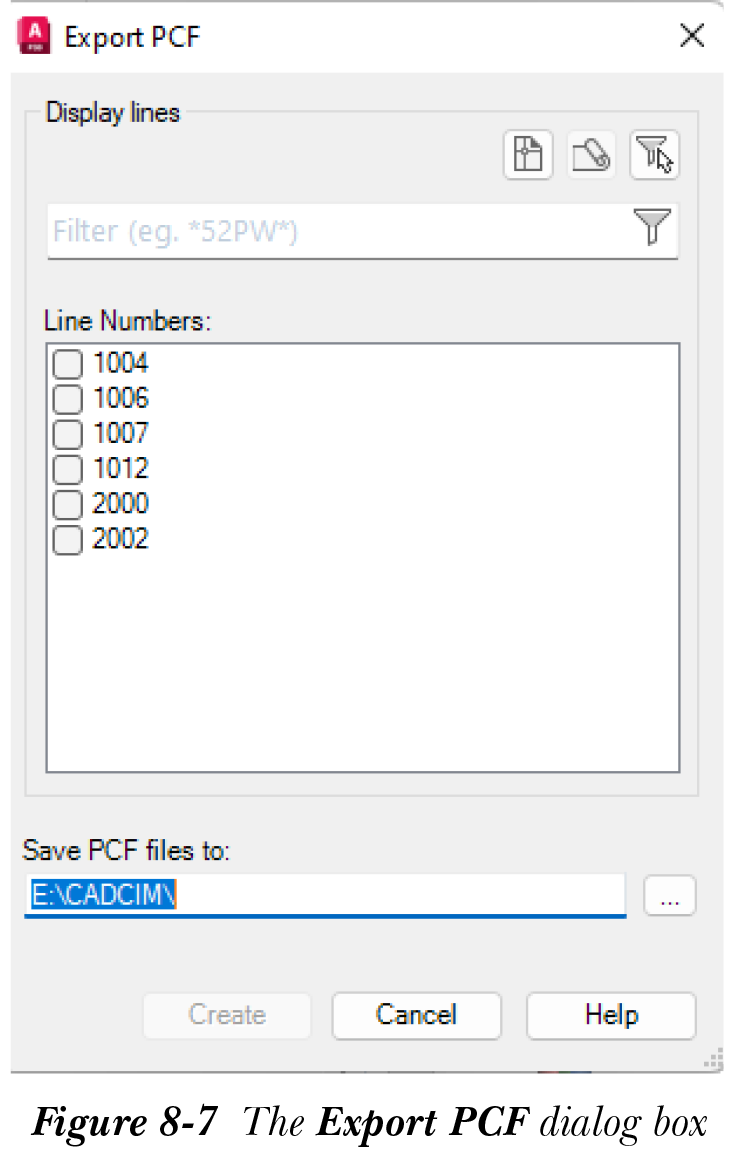

管道部件文件（PCF）是创建等轴测图的主要输入。它是一个包含管道组件和路由信息的文本文件。典型的 PCF 包含管道组件（法兰、阀门等）的信息、坐标值、组件尺寸以及用于在等轴测图中表示组件的形状。将为每个选定的管线创建一个单独的 PCF。之后，您可以使用此 PCF 创建等轴测文件。要创建 PCF，请从“等轴测图”选项卡的“导出”面板中选择“PCF 导出”工具；将显示“导出 PCF”对话框，如图 8-7 所示。在此对话框中，从“管线号”列表框中选择要导出的管线号，然后选择“创建”按钮；将为每个选定的管线创建一个单独的 PCF。
从管道部件文件创建等轴测图

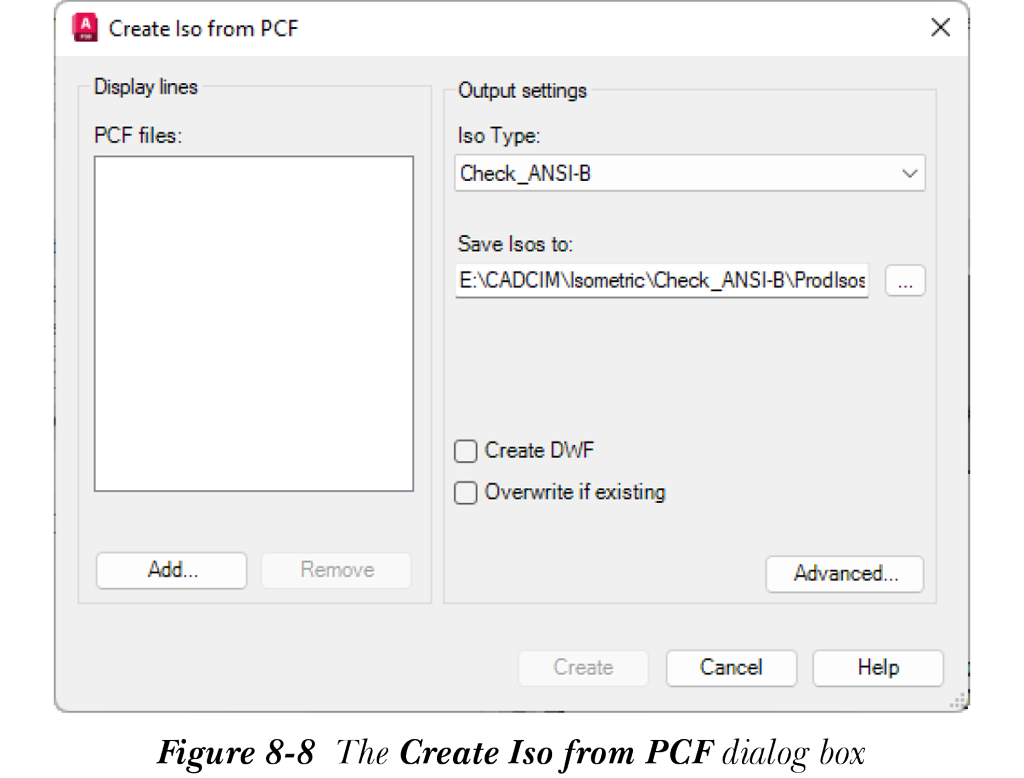

要从管道部件文件创建等轴测图，请从“等轴测图”选项卡的“等轴测图创建”面板中选择“PCF 到等轴测图”工具；将显示“从 PCF 创建等轴测图”对话框，如图 8-8 所示。在此对话框中，从“显示管线”区域中选择“添加”按钮；将显示“选择 PCF 文件”对话框。在此对话框中，浏览到文件位置并双击它；文件名将显示在“PCF 文件”列表框中。您还可以向列表中添加更多文件。添加所需文件后，选择“创建”按钮；等轴测文件将被创建。
