创建相邻视图

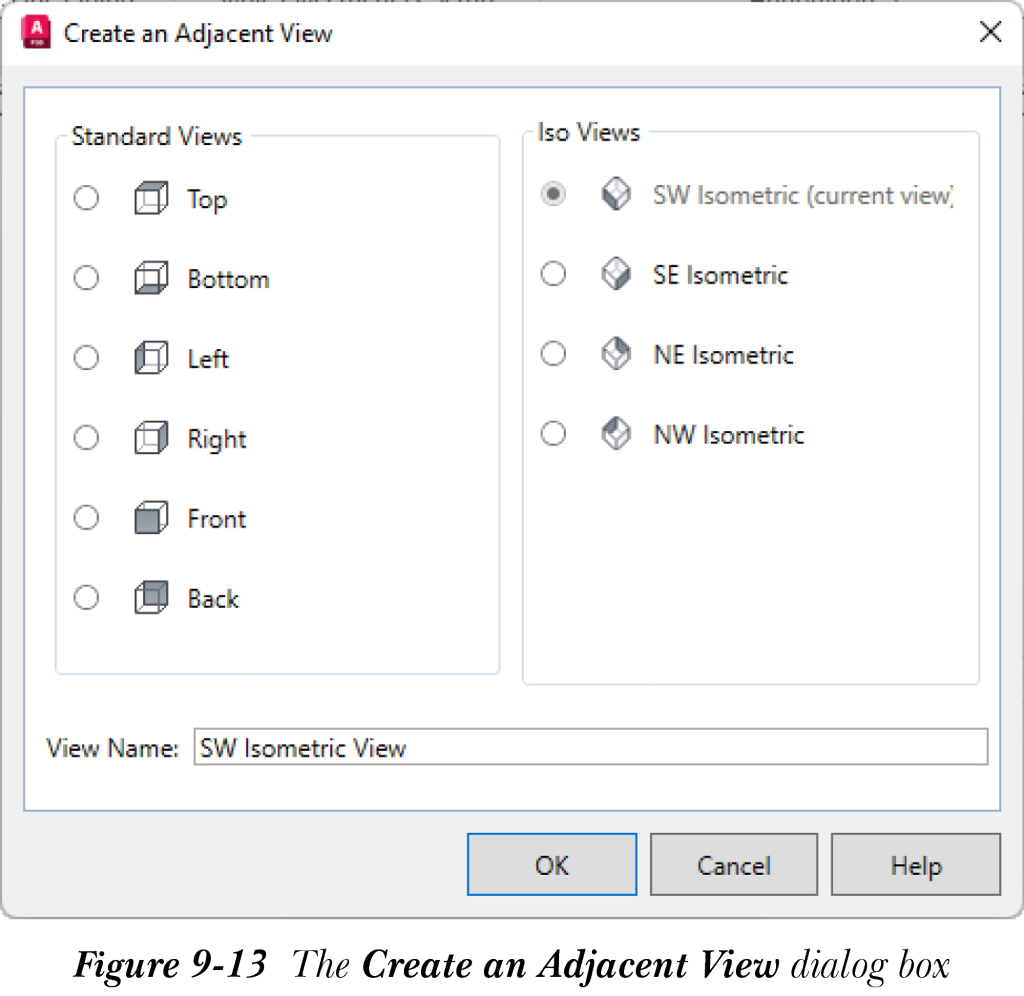

要创建相邻视图，首先需要使用项目管理器打开正交图。为此，请选择正交 DWG 选项卡，然后展开树视图。接下来，双击所需的正交图将其打开。在正交图中，从正交视图选项卡的正交视图面板中选择相邻视图工具；系统将提示您选择正交视图以创建相邻视图。从图纸中选择现有正交视图的视图边框；将显示创建相邻视图对话框，如图 9-13 所示。
接下来，从此对话框中选择所需的正交视图。选择确定按钮；所选视图将附着到光标上，系统将提示您指定其插入点。在此阶段，您可以通过从命令行提示中选择比例或旋转选项来缩放或旋转视图。接下来，根据其与现有视图的方向放置视图。
