添加管道支架

添加管道支架

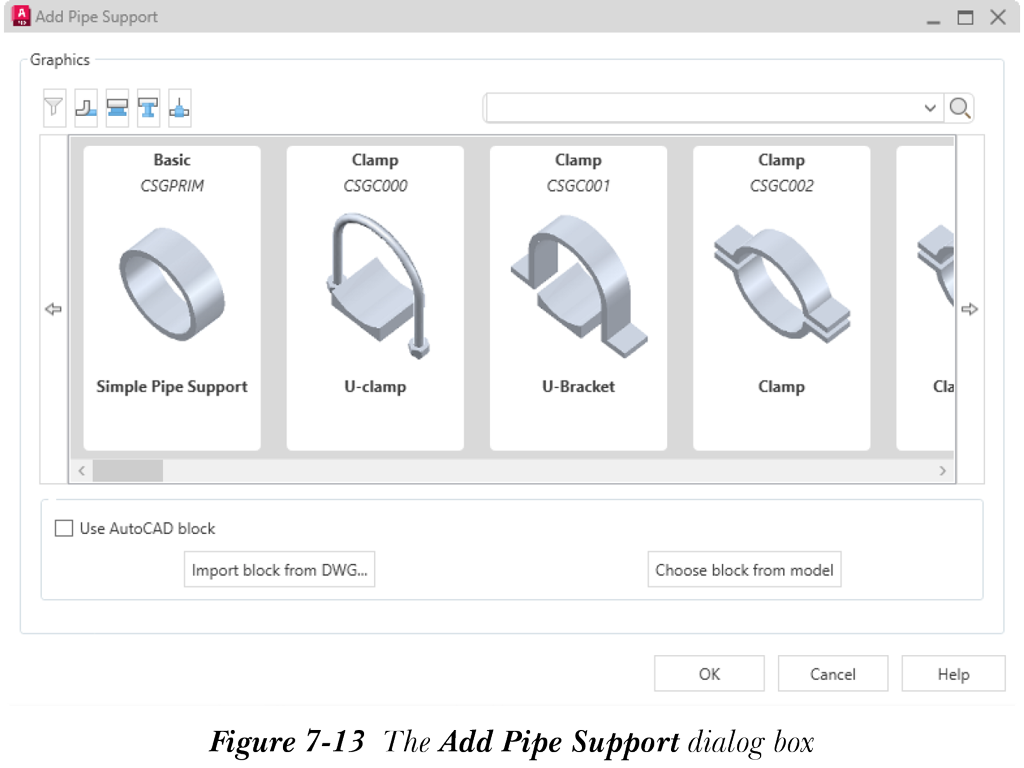

要添加管道支架，请从“常用”选项卡中的“管道支架”面板选择“创建”按钮；将显示“添加管道支架”对话框，如图 7-13 所示。

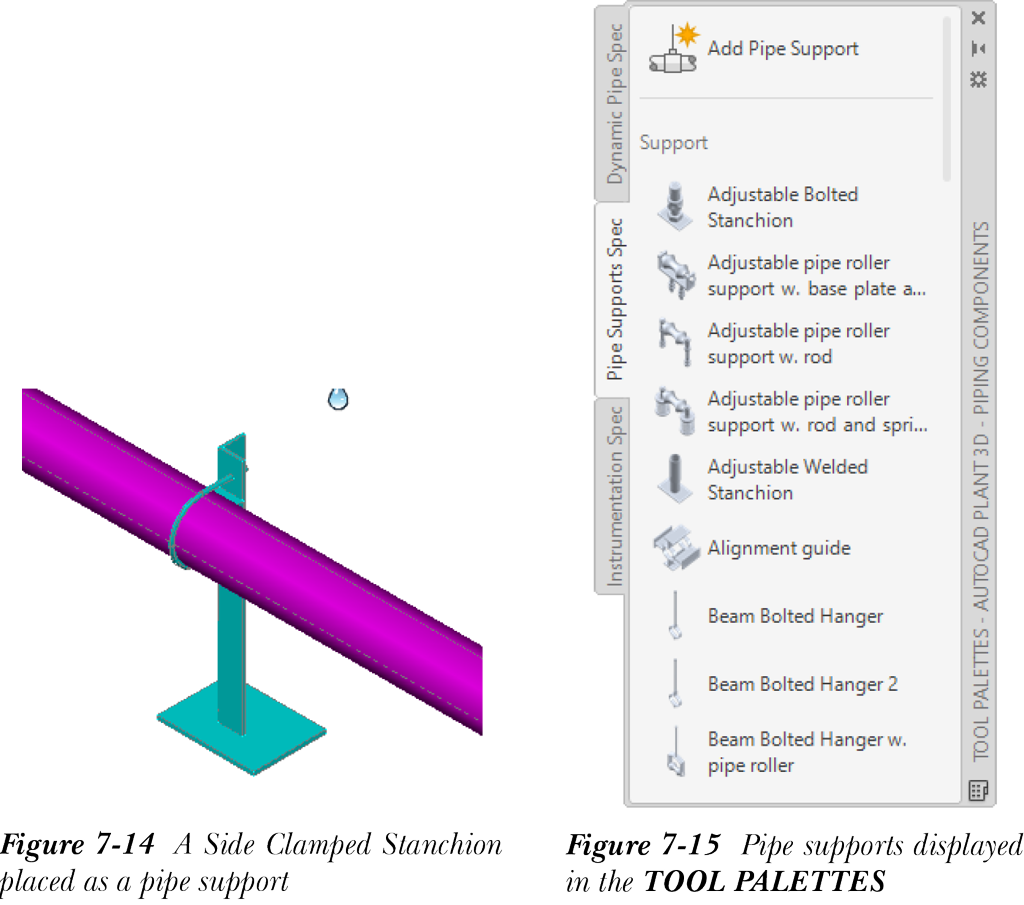

接下来，从“图形”区域选择管道支架。您可以使用对话框左上角的过滤按钮来过滤管道支架的显示。例如，要仅显示基础支架，请选择“基础支架”按钮。您可以使用对话框右上角的搜索栏进一步过滤基础支架。为此，请单击搜索栏中的向下箭头；将显示一个包含四个选项的下拉列表：螺栓支架、夹紧支架、滚轮支架、弹簧支架。从下拉列表中选择所需的选项；管道支架将根据从下拉列表中选择的选项进行过滤。选择所需的管道支架后，选择“确定”按钮；所选管道支架将附着到光标上，并提示您选择插入点。在管道上选择要放置支架的点。确保对象捕捉已打开，以便于选择点。接下来，按 Enter 键退出该工具。图 7-14 显示了作为管道支架放置的侧夹立柱。

您也可以从“管道支架规格”选项卡添加管道。为此，请从位于绘图窗口右侧的工具选项板中选择“管道支架规格”选项卡；将显示管道支架，如图 7-15 所示。滚动浏览工具选项板，并从中选择所需的管道支架。

添加假腿

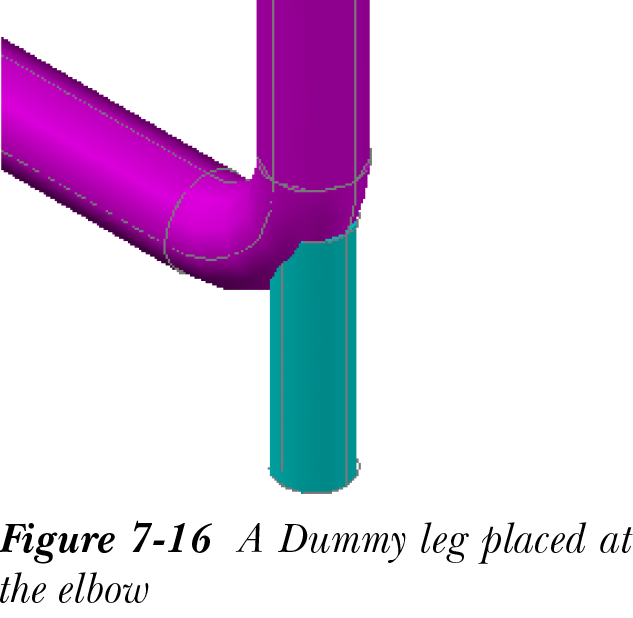

要向管道添加假腿，请调用“添加管道支架”对话框，然后从对话框左上角选择“假腿和通用支架”按钮。接下来，滚动浏览“图形”区域并从中选择“假腿”。从对话框中选择“确定”按钮；假腿将附着到光标上，并提示您指定插入点。从绘图区域选择弯头连接点，请参考图 7-16。为便于选择，请按 Shift 键并单击右键。现在，从显示的快捷菜单中选择“节点”选项。

添加吊架并将其连接到结构构件

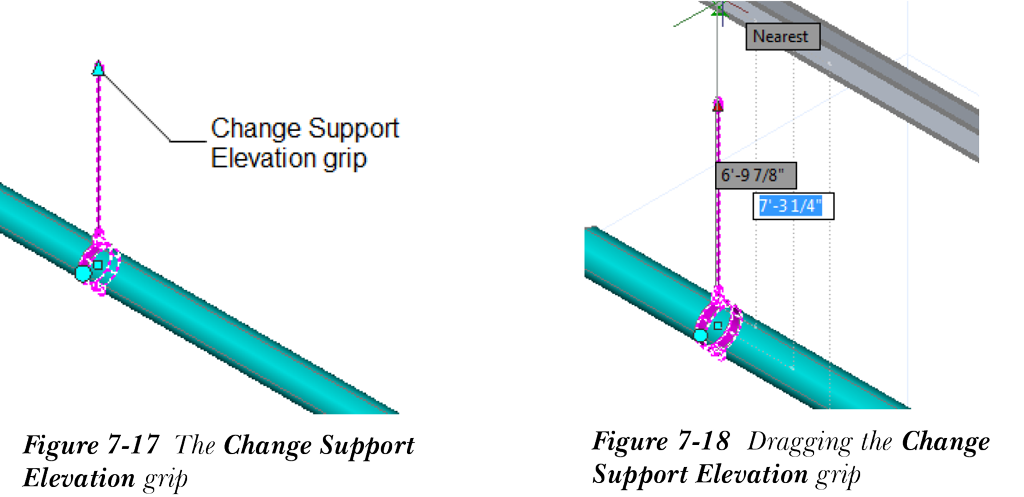

要向管道添加吊架，请调用“添加管道支架”对话框，然后从中选择“吊架”按钮以显示吊架。接下来，选择一个吊架并选择“确定”按钮。将吊架放置在所需位置，然后按 Enter 键。放置吊架后，您可以将其连接到位于管道上方的现有结构构件。为此，请选择您放置在管道上的吊架；将显示“更改支架标高”夹点，如图 7-17 所示。单击此夹点，拖动并捕捉到管道上方结构构件上的点，如图 7-18 所示；吊架将连接到结构构件。您也可以指定标高值。为此，请按 Tab 键，然后在动态输入中输入所需的值。接下来，按 Enter 键。

修改管道支架

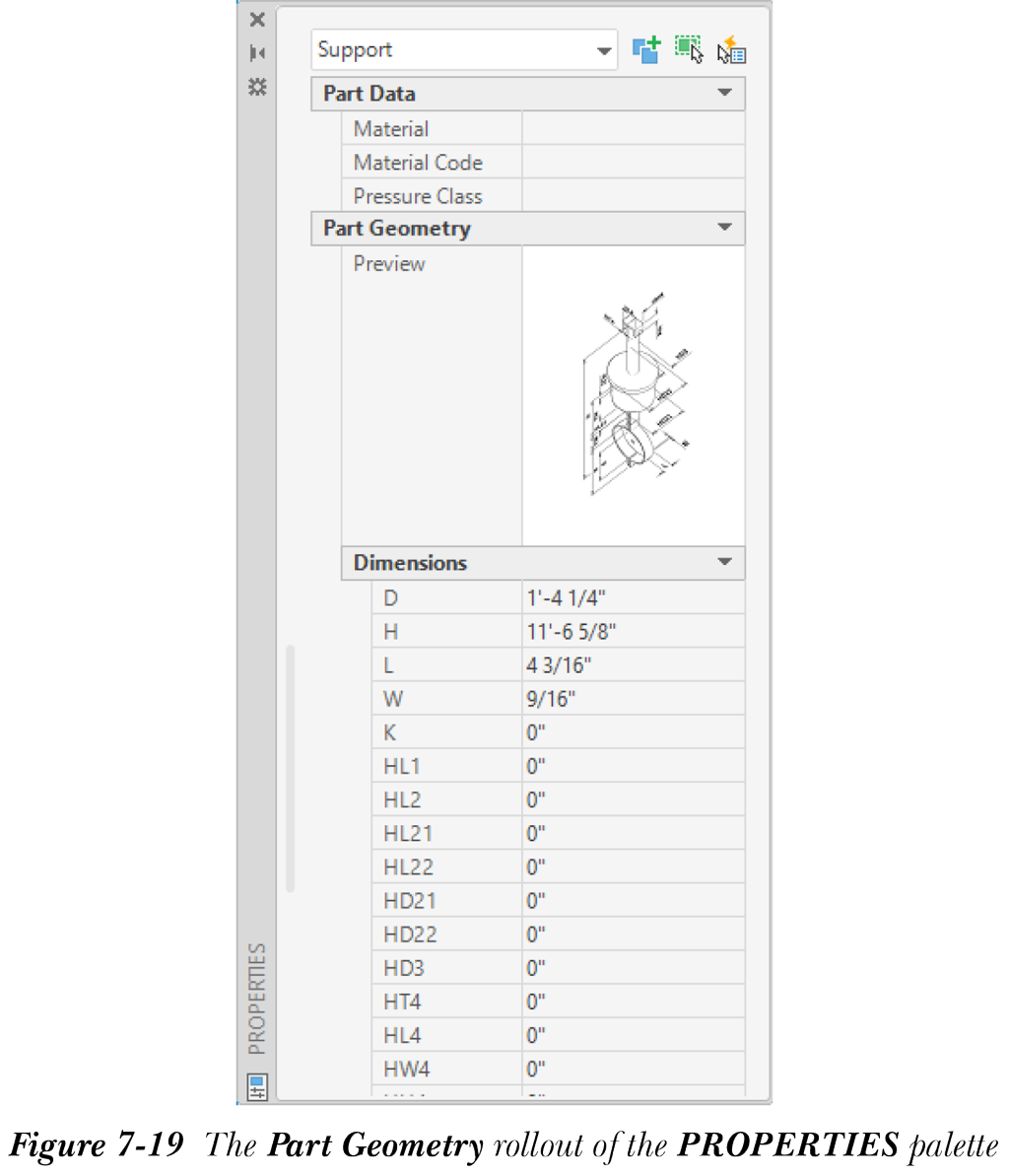

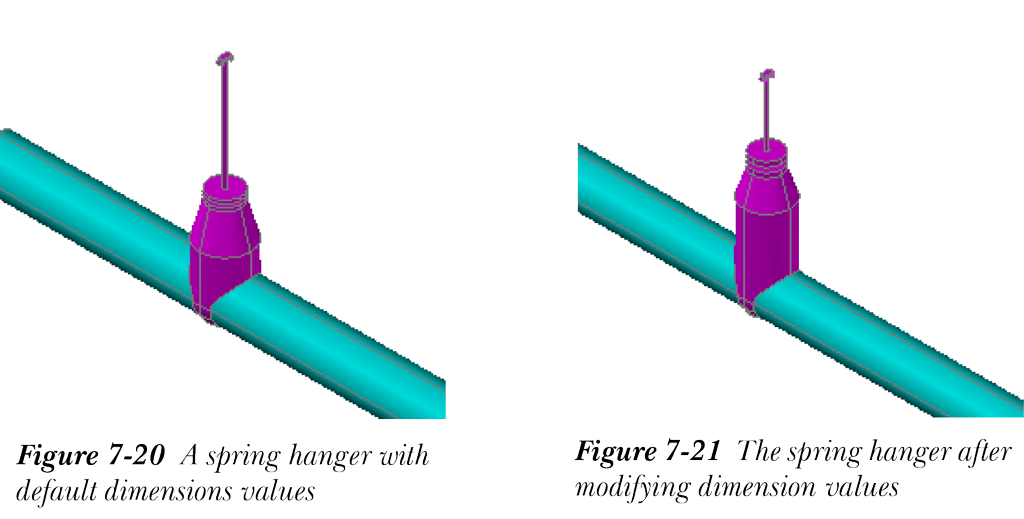

要修改管道支架，请在其上单击右键；将显示快捷菜单。从快捷菜单中选择“特性”选项；将显示“特性”选项板。在“特性”选项板中，向下滚动到“尺寸”子卷展栏并编辑尺寸。尺寸详细信息将显示在“零件几何图形”卷展栏的“预览”窗口中，如图 7-19 所示。您可以单击“预览”窗口以展开视图。修改尺寸后，按 Enter 键；管道支架将在绘图区域中被修改。图 7-20 显示了具有默认尺寸的弹簧吊架，图 7-21 显示了修改尺寸后的吊架。

复制和移动管道支架

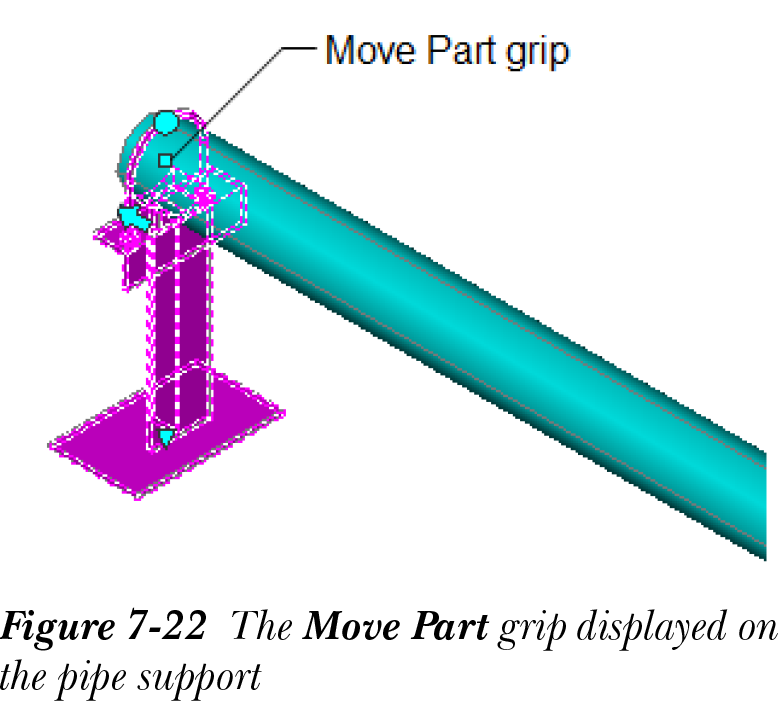

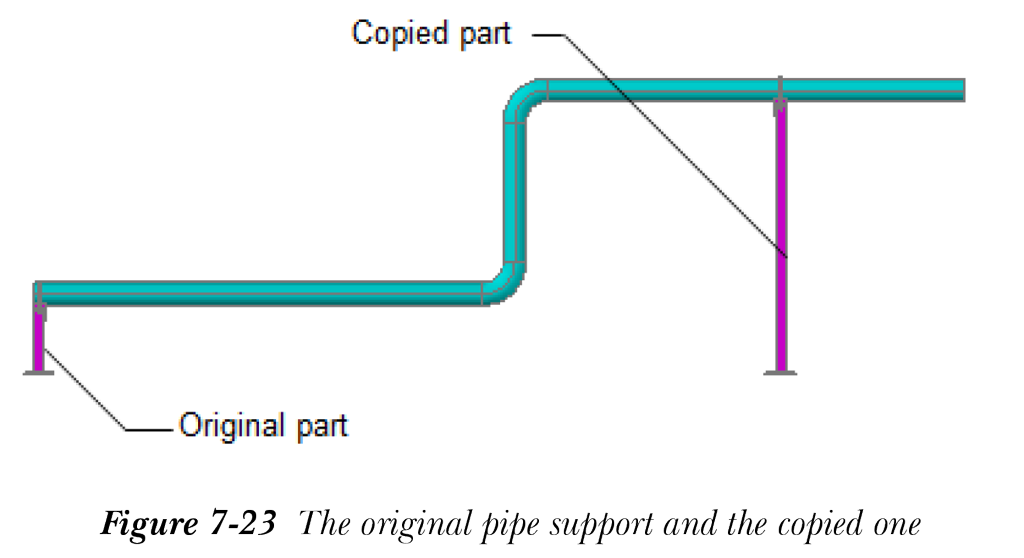

在 AutoCAD Plant 3D 中，您可以将现有管道支架从一个位置复制和移动到另一个位置，并保持与支撑点的接触。为此，请从“常用”选项卡中的“管道支架”面板选择“切换锁定支撑点模式”按钮；管道支架将锁定到支撑点。接下来，选择要复制或移动的管道支架；将显示“移动零件”夹点，如图 7-22 所示。选择“移动零件”夹点并移动管道支架。如果要复制管道支架，请再次选择“移动零件”夹点，并在命令提示下输入 P，然后将其复制到所需位置；管道支架将被复制。图 7-23 显示了原始零件和复制的零件。

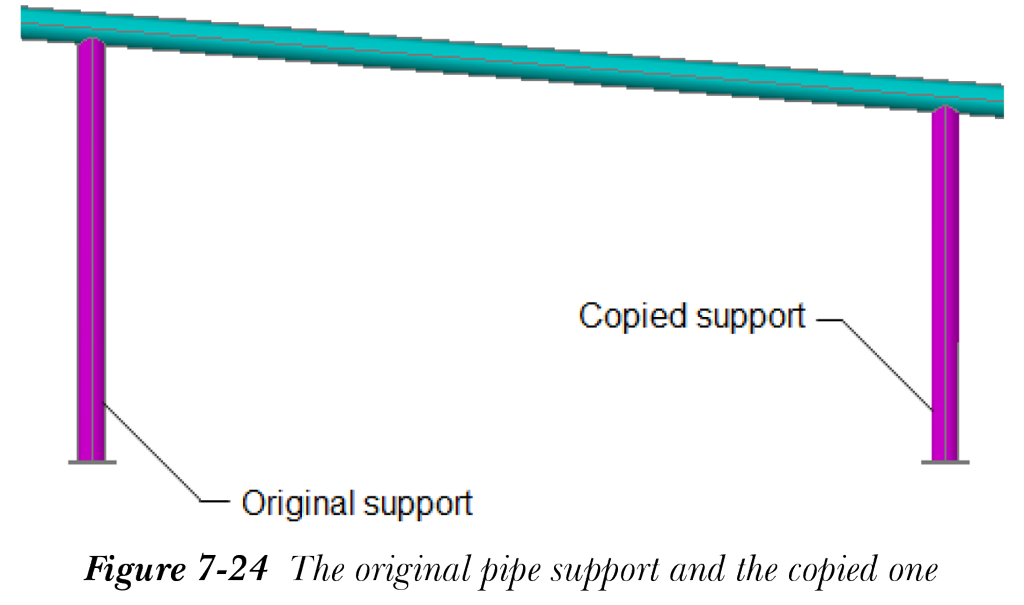

当您为倾斜管道放置管道支架时，“切换锁定支撑点模式”按钮更为有用。如果您在选择“切换锁定支撑点模式”按钮的情况下移动管道支架，管道支架的高度将自动更新，请参考图 7-24。

连接两个管道支架

要连接两个管道支架，请从“常用”选项卡中的“管道支架”面板选择“支架上的支架”按钮；将提示您选择管道支架以将它们连接在一起。选择要连接的两个或多个管道支架，然后按 Enter 键；所选管道支架将相互连接。

将实体转换为管道支架

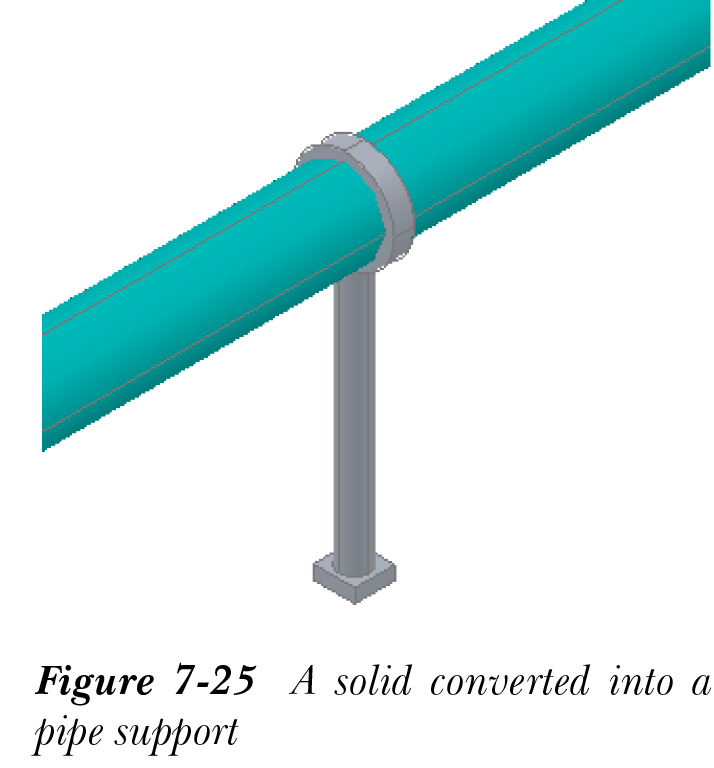

要将实体模型转换为管道支架，您需要使用“建模”选项卡中可用的工具创建实体模型。为此，请创建一个支撑管道的实体模型。接下来，从“管道支架”面板选择“转换支架”工具；将提示您选择实体模型。选择实体模型并按 Enter 键；将提示您在管道或管道组件上指定插入点。使用对象捕捉选项在管道或管道组件上选择点。在管道上选择点后，实体将转换为管道支架，如图 7-25 所示。

将对象附着到管道支架

要将对象附着到管道支架，请从“管道支架”面板选择“附着支架”工具；将提示您选择管道支架。选择要将对象附着到的管道支架；将提示您选择要添加到管道支架的对象。从绘图区域选择对象，然后按 Enter 键；所选对象将附着到管道支架并成为其组成部分。

从支架上拆离对象

要从支架上拆离先前添加的对象，请选择“拆离支架”工具；将提示您选择要从中拆离对象的支架。选择带有附着对象的管道支架；附着对象将从管道支架上拆离。
