添加阀门和管件

在 AutoCAD Plant 3D 中，您可以使用不同的方法向管道添加阀门和管件。接下来将讨论所有这些方法。

使用规格表向管道添加阀门和管件

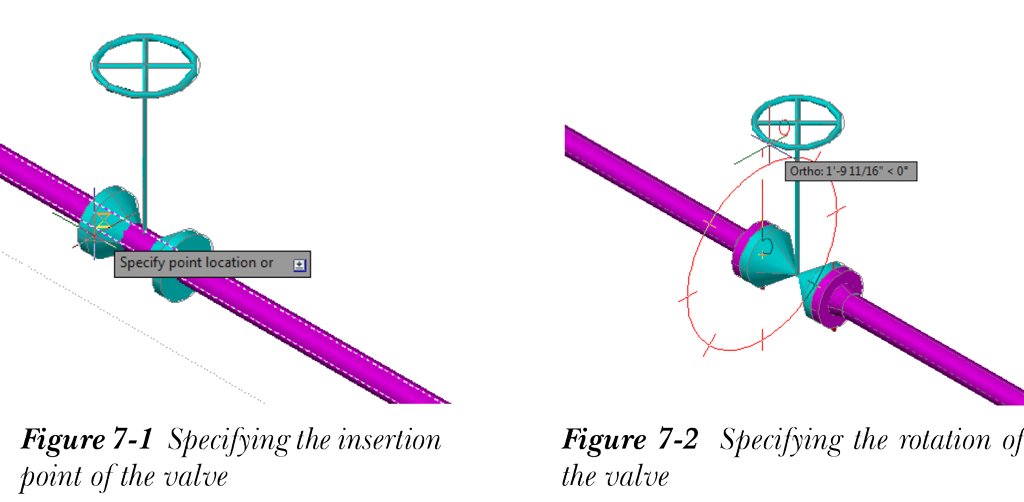

要从规格表向管道添加阀门或管件，请通过选择“常用”选项卡中“零件插入”面板上的“规格查看器”按钮来调用管道规格查看器。接下来，在管道规格查看器中的规格表里双击所需的阀门；该阀门将附着到光标上。您可以按 Ctrl 键来更改附着到光标上的端口。接下来，您需要指定阀门的插入点，请参考图 7-1。确保对象捕捉已打开，以便于选择点。接下来，您需要使用罗盘指定阀门的旋转角度，或在命令提示下输入 0 度以指定零度旋转，请参考图 7-2。

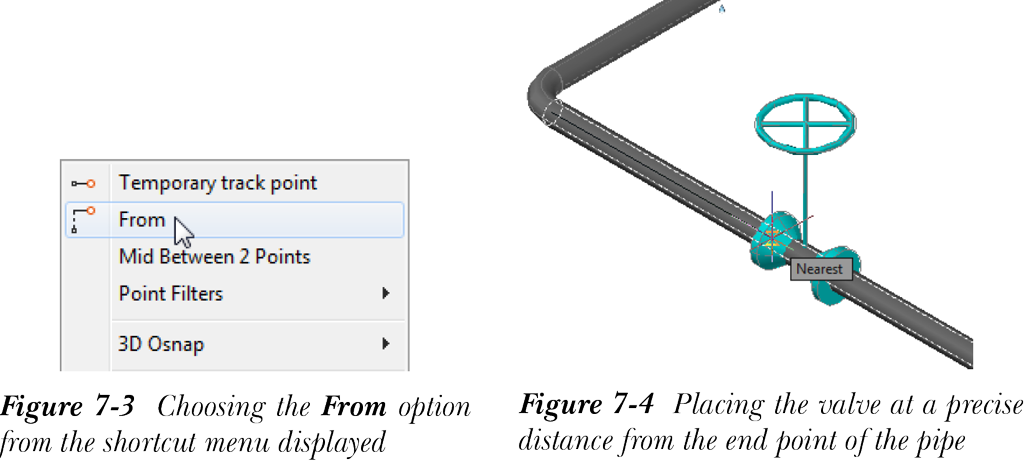

您也可以将阀门放置在距某点精确距离的位置。为此，请按住 Shift 键，然后在绘图区域中单击右键以显示快捷菜单。接下来，从显示的快捷菜单中选择“自”选项，请参考图 7-3；系统将提示您指定一个用于计算距离的点。按住 Shift 键并单击右键以调用快捷菜单。从快捷菜单中选择“节点”选项，然后选择管道的端点。接下来，将光标移到管道上，请参考图 7-4，并在命令提示下输入距离；阀门的插入点将被指定。接下来，您需要指定阀门的旋转角度。

您也可以从位于绘图区域右侧的工具选项板中放置阀门或管件。为此，请从工具选项板中选择“动态管道规格”选项卡，然后选择所需的阀门或管件；所选阀门或管件将附着到光标上。接下来，将阀门或管件放置在模型中。

使用 P&ID 添加阀门和管件

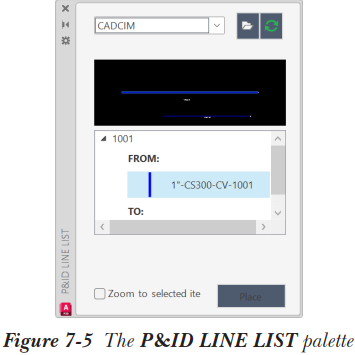

要使用 P&ID 放置阀门，请选择“零件插入”面板中的“P&ID 管线列表”按钮；将显示 P&ID 管线列表选项板，请参考图 7-5。在此选项板中，从位于顶部的下拉列表中选择所需的 P&ID；所选 P&ID 中存在的所有管线号都将显示出来。P&ID 中存在的组件分组显示在显示的管线号下。接下来，从树视图中展开相应的管道管线号，然后选择该管道管线号下可用的阀门。接下来，从 P&ID 管线列表选项板中选择“放置”按钮；所选组件将附着到光标上，并提示您指定插入点。在管道上指定插入点。

请注意，要从 P&ID 放置到 Plant 3D 模型中的组件应与相应的 Plant 3D 组件进行映射。您将在本章后面了解更多关于将 P&ID 组件映射到 3D 模型的内容。

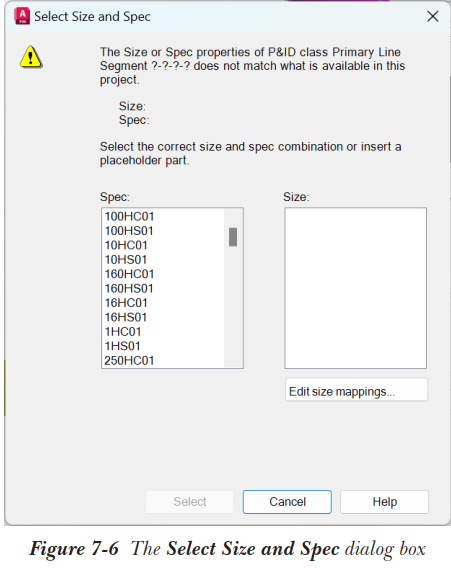

如果所选组件在 P&ID 管线列表选项板的树中可用但没有规格，则选择“放置”按钮时，将显示“选择尺寸和规格”对话框，如图 7-6 所示。在此对话框中，分别从“规格”和“尺寸”列表框中选择规格和尺寸。接下来，选择“选择”按钮以放置阀门。

在布置管道时放置阀门和管件

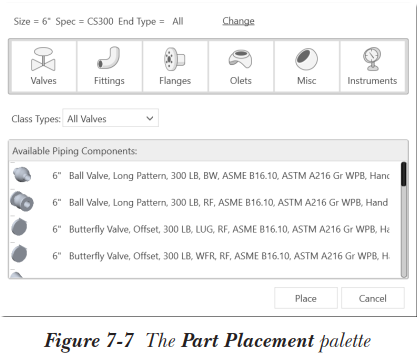

您也可以在布置管道时放置阀门或管件。为此，请调用“布置管道”工具并指定起点。接下来，从命令提示中选择“pipeFitting”选项；将显示“零件放置”选项板，如图 7-7 所示。

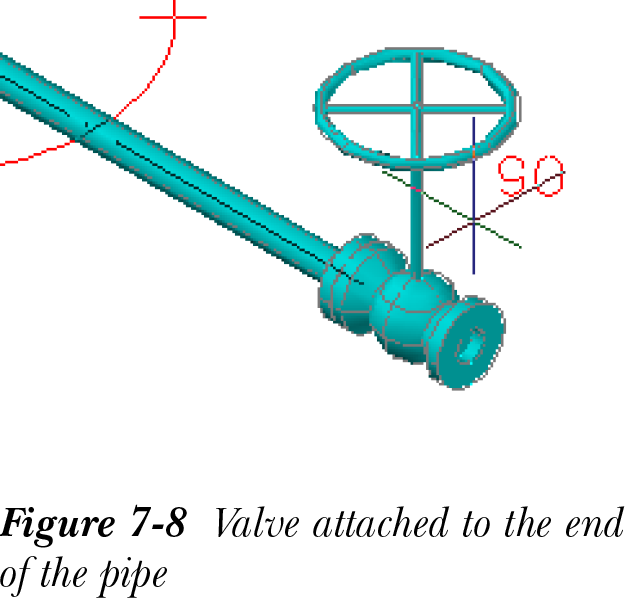

要放置阀门，请从“零件放置”选项板中选择“阀门”按钮。接下来，从“类别类型”下拉列表中选择一个选项；可用的阀门将显示出来。从“可用管道组件”区域中选择所需的阀门，然后选择“放置”按钮；所选阀门将附着到管道的末端，如图 7-8 所示。接下来，单击以放置阀门；将显示罗盘，并提示您指定阀门旋转角度。指定旋转角度，然后按 Enter 键。同样，您可以放置其他管道组件，例如管件、法兰、管帽等。

放置自定义零件

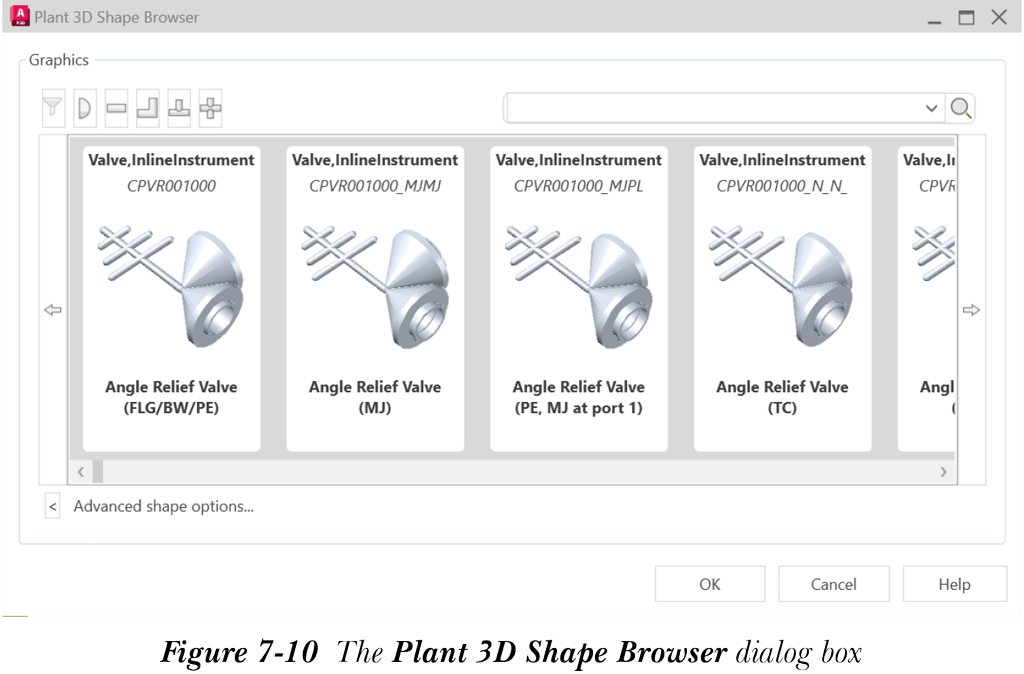

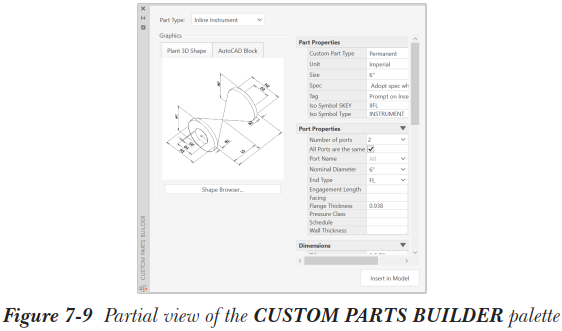

您可以将自定义零件或仪表放置到 3D 模型中。为此，请从“零件插入”面板中选择“自定义零件”工具；将显示“自定义零件构建器”选项板，如图 7-9 所示。在此选项板中，从“图形”区域选择“Plant 3D 形状”按钮，然后从“零件类型”下拉列表中选择零件类型。接下来，从“图形”区域选择“形状浏览器”按钮；将显示“Plant 3D 形状浏览器”对话框，如图 7-10 所示。请注意，您需要展开“Plant 3D 形状浏览器”对话框以查看其中的所有选项。为此，请将光标移到任意角上；将显示一个双向箭头。接下来，沿对角线方向拖动光标以将选项板展开到所需大小。从“图形”区域选择所需的形状，然后选择“确定”按钮；所选形状的预览将显示在“自定义零件构建器”选项板中。从“零件特性”卷展栏中的“自定义零件类型”下拉列表中选择“永久”选项。同时，在“自定义零件构建器”选项板中指定尺寸和其他特性。接下来，从“自定义零件构建器”选项板中选择“插入到模型中”按钮，并将零件放置在模型中。

将 P&ID 对象映射到 Plant 3D 对象

在将 P&ID 中的对象放置到 Plant 3D 模型之前，必须将其映射到相应的 Plant 3D 对象。这是放置 P&ID 对象的先决条件。大多数 P&ID 对象默认映射到 Plant 3D 对象。但是，您需要将新建的 P&ID 对象映射到 Plant 3D 对象。例如，当您在 P&ID 中放置控制阀时，您需要选择所需的阀体和执行机构。将在 P&ID 中创建一个新的对象类型。现在，您需要将其映射到 Plant 3D 对象。为此，请按照下面给出的步骤操作。

从功能区“常用”选项卡“项目”面板中“项目”下拉列表选择“项目设置”工具；将显示“项目设置”对话框。

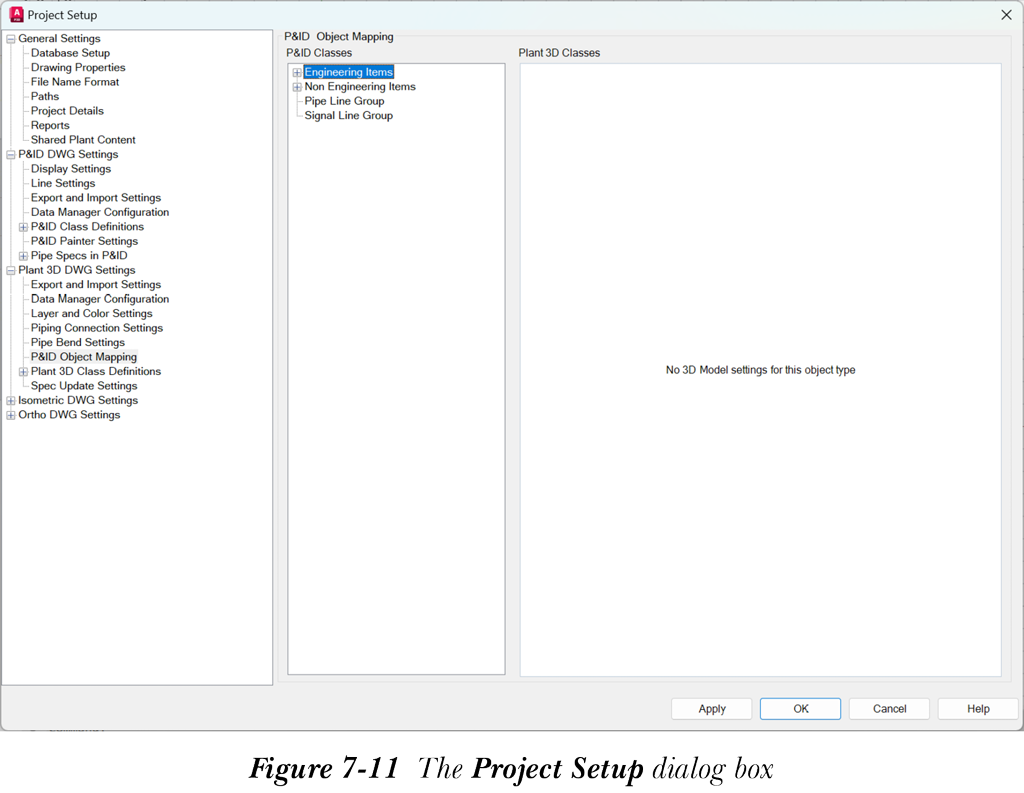

在此对话框中，展开“Plant 3D DWG 设置”节点并选择“P&ID 对象映射”选项；将在对话框右侧显示“P&ID 对象映射”区域，请参考图 7-11。
在“P&ID 对象映射”区域中，展开“P&ID 类”树，然后选择所需的类；相应 Plant 3D 对象的特性将显示在“Plant 3D 类”区域中。
从“Plant 3D 类”区域中选择“添加”按钮；将显示“选择 Plant 3D 类映射”对话框。
在此对话框中，展开“Plant 3D 类”树，然后选择 Plant 3D 类。请注意，该类应与您在“P&ID 类”树中选择的类相同。例如，如果您在“P&ID 类”树中从“工程项”>“仪表”>“在线仪表”节点选择了“控制阀”，则需要在“Plant 3D 类”树中从“管道和设备”>“管段组件”中选择“阀门”类。

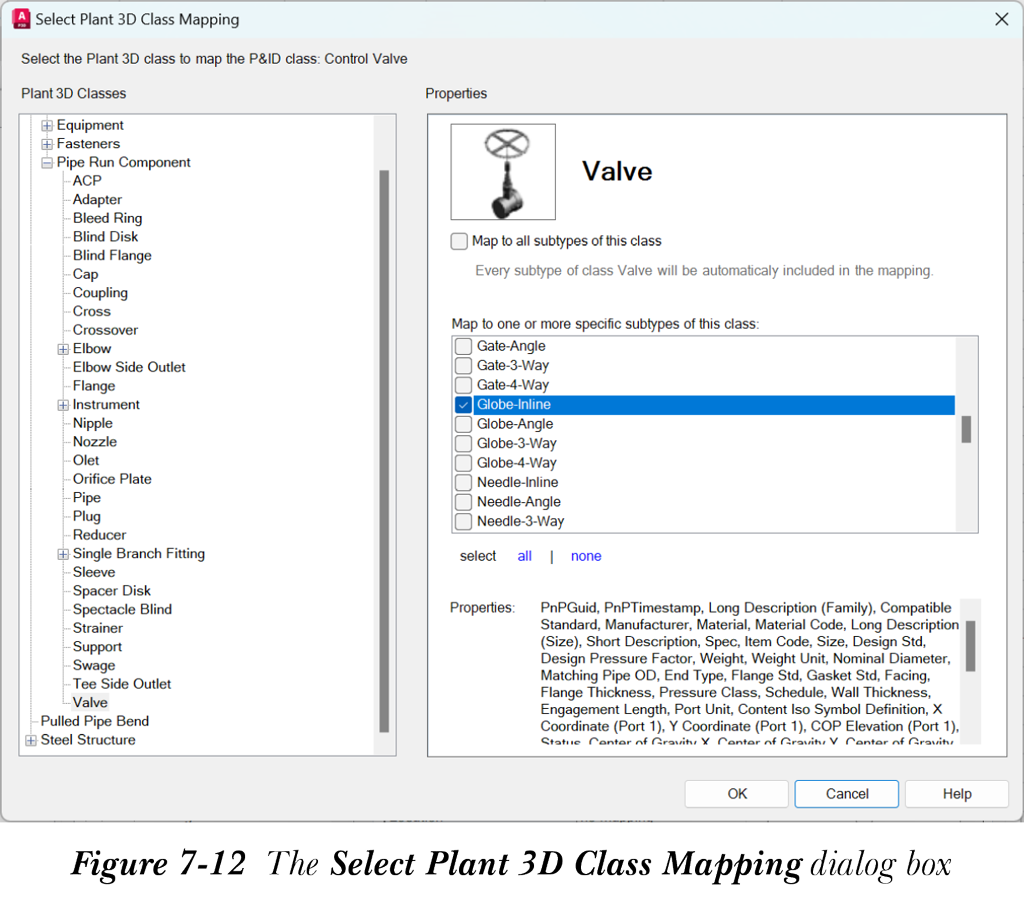

接下来，从“特性”区域中“映射到此类的一个或多个特定子类型”列表框中选择所需的复选框，请参考图 7-12。如果要选择所有子类型，则选择“映射到此类所有子类型”复选框。
选择“确定”按钮；“选择 Plant 3D 类映射”对话框将关闭，并显示“项目设置”对话框。

接下来，您需要设置要映射的特性。

在“项目设置”对话框中，从“Plant 3D 类”区域的“特性映射”表中特性旁边的下拉列表中选择适当的值。例如，您需要从“执行机构类型”特性旁边的下拉列表中选择“执行机构类型”选项。
接下来，在“特性映射”表的“验证”列中选择所需的复选框。在运行验证时将检查相应的特性。
选择“确定”按钮以关闭“项目设置”对话框。
