教程

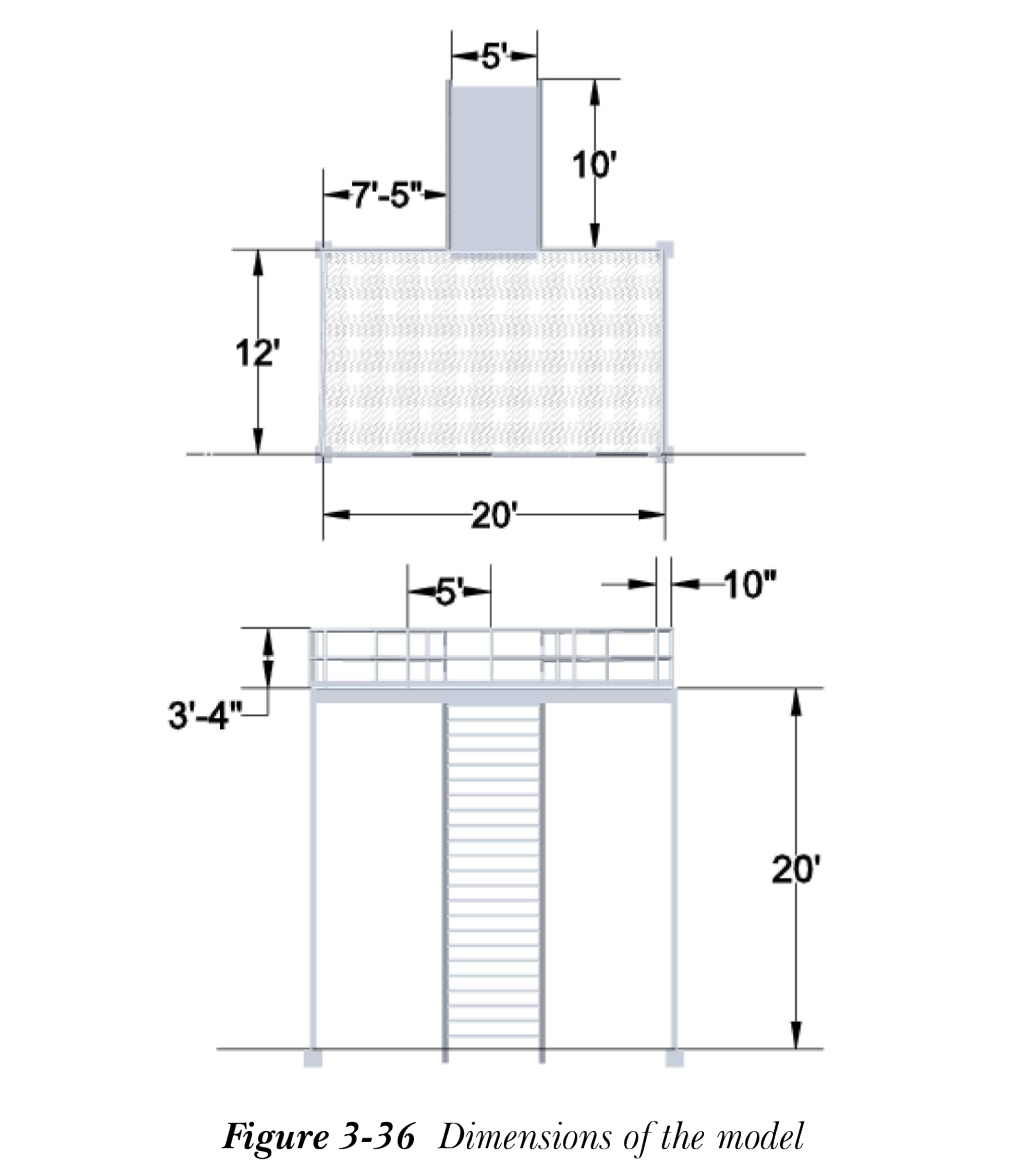

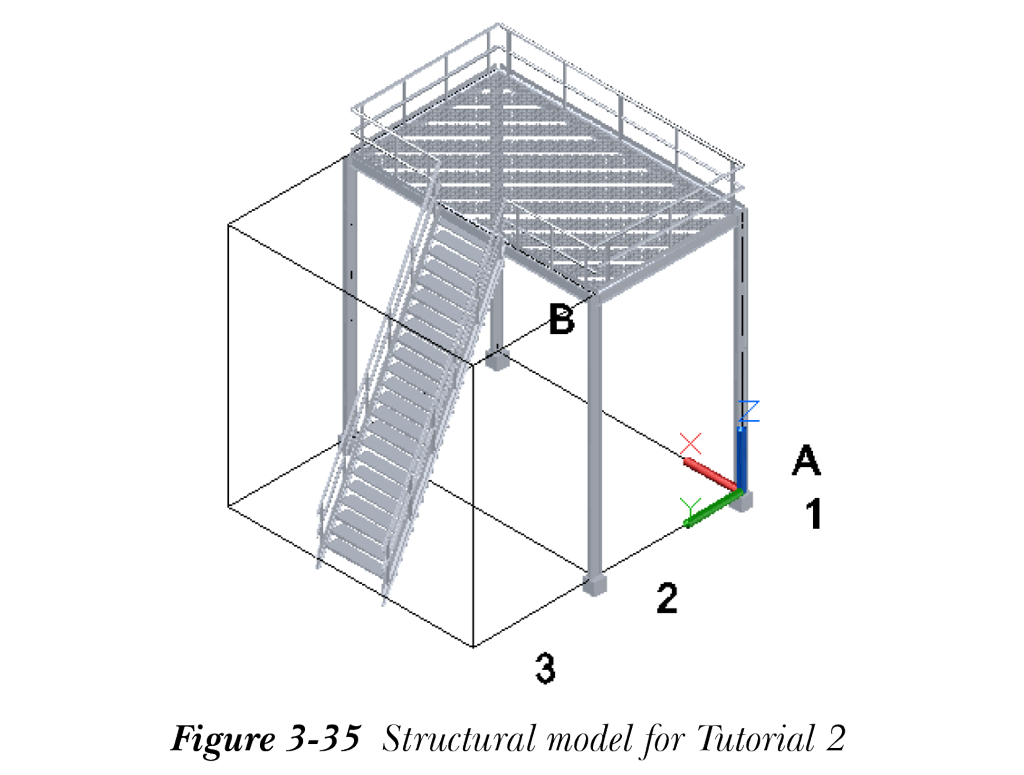

在本教程中，您将打开在第 2 章中创建的 CADCIM 项目，然后创建一个新的 AutoCAD Plant 3D 文件。在此文件中，您将创建一个结构模型，如图 3-35 所示。该布局使用 W10x12 结构构件。模型的尺寸如图 3-36 所示。

（预计时间：45 分钟）

注意

您也可以从 www.cadcim.com 下载第 2 章教程的 CADCIM 项目文件，路径为：Textbooks > CAD/CAM > AutoCAD Plant 3D > AutoCAD Plant 3D 2025 for Designers > Input Files。

要创建的模型的其他规格如下：

格栅规格

材料标准 ASTM

材料代码 A242

厚度 1”

填充图案 ZIGZAG

填充比例 10”

对齐底部

形状新建矩形

基础尺寸：

长度= 12 英寸

宽度 = 12 英寸

深度 = 12 英寸

栏杆规格

扶手高度 40 英寸

第 1 中栏杆高度 20 英寸

第 2 中栏杆高度 0

踢脚板高度 5 英寸

第一立柱 10 英寸

第二立柱 5 英尺

扶手形状 PIPE2STD

踢脚板形状 FB 1/4x4

立柱形状 PIPE2STD

楼梯规格

楼梯宽度 60 英寸

最大踏步距离 10 英寸

踏步数据 36x12x7

楼梯形状 C15x50

完成本教程需要以下步骤：

a. 在当前项目中打开一个新的 Plant 3D 图形文件。

b. 通过指定轴、行和平台值创建轴网。

c. 在轴网底部添加基础。

d. 向模型中添加柱和梁。

e. 在交点处切割构件。

f. 向模型中添加楼梯。

g. 使用“板”工具创建平台。

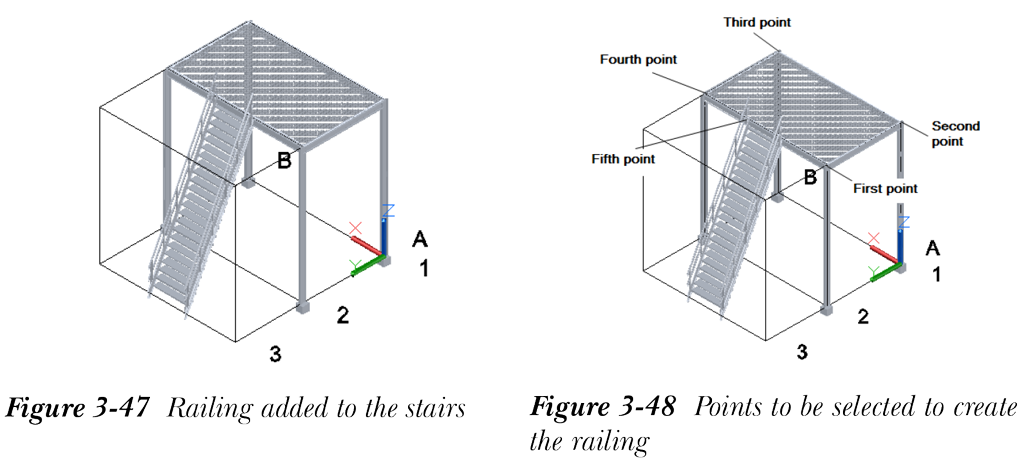

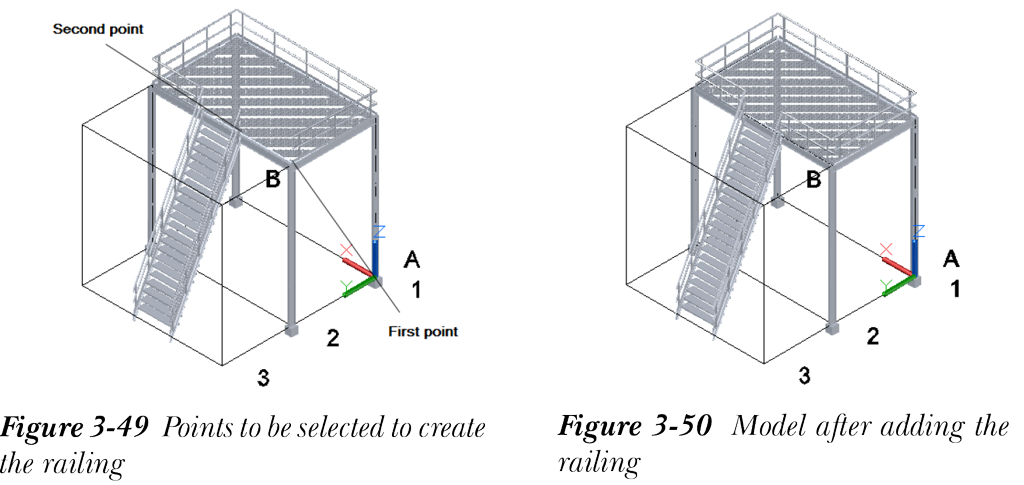

h. 为楼梯和平台添加栏杆。

打开新的 Plant 3D 文件

双击计算机桌面上可用的 AutoCAD Plant 3D 2025 - English 图标以启动 AutoCAD Plant 3D 2025。

接下来，您需要创建一个新的 AutoCAD Plant 3D 文件。

从项目管理器“当前项目”区域的下拉列表中选择您在第 2 章中创建的 CADCIM 项目。
在“项目”区域中选择 Plant 3D Drawings 节点，然后选择可用的“新建图形”按钮；将显示“新建 DWG”对话框。
在“文件名”编辑框中输入 c03tut02.dwg，然后选择“确定”按钮；新文件将创建完成。

创建轴网

从“结构”选项卡的“零件”面板中选择“轴网”工具；将显示“创建轴网”对话框。

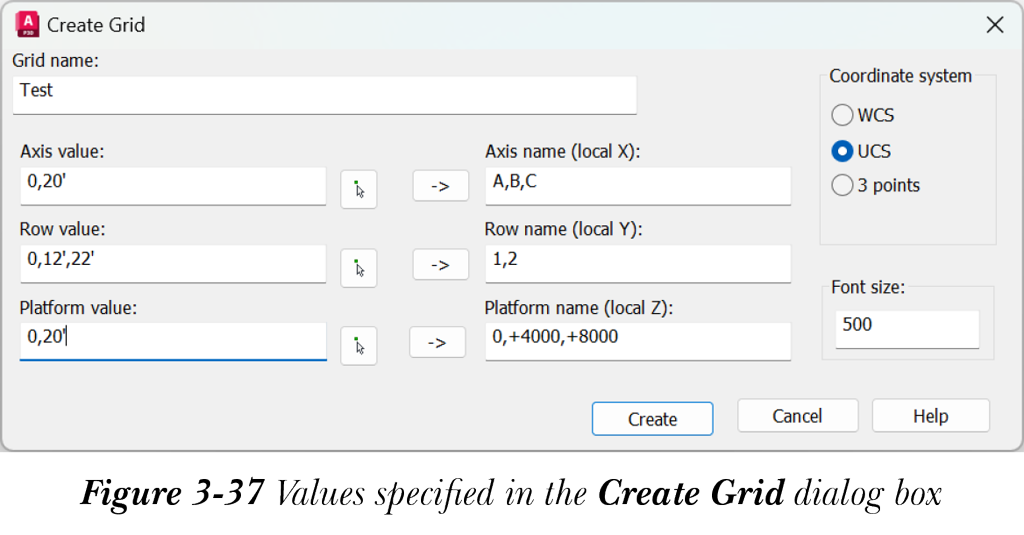

在此对话框中，指定值，如图 3-37 所示。

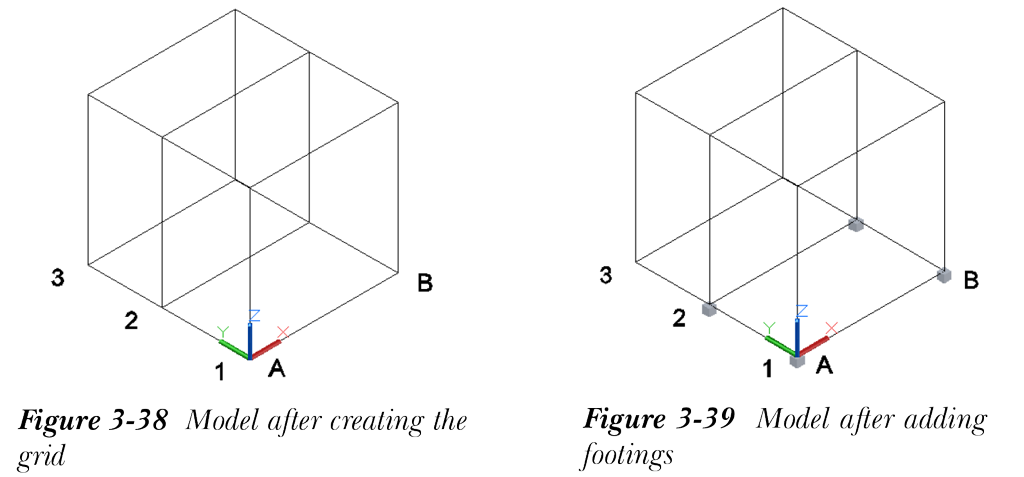

接下来，接受其他选项的默认值，然后选择“创建”按钮；轴网将创建完成。接下来，将视图方向更改为“西南等轴测”，请参见图 3-38。

创建基础

从“零件”面板中的“结构设置”下拉列表中选择“基础设置”工具；将显示“基础设置”对话框。
在“基础设置”对话框中，指定以下值：

长度(1)：1’ 宽度(2)：1’ 深度(3)：1’

接下来，接受“材料”区域中的默认值，然后选择“确定”按钮关闭对话框。

调用“基础”工具，将基础放置在底部轴网点处，如图 3-39 所示。

创建柱和梁

要创建结构构件，首先需要设置构件的特性，然后放置构件。此外，您需要打开对象捕捉和三维对象捕捉，以便轻松选择轴网点。

从“零件”面板中的“结构设置”下拉列表中选择“构件设置”工具；将显示“构件设置”对话框。
在“构件设置”对话框中，分别从“形状类型”和“形状尺寸”编辑框中选择 W 和 W 10x12。接下来，在“方向”窗口中选择中间中心对齐点，并接受其他选项的默认值。选择“确定”按钮；结构构件的设置将更改，“构件设置”对话框将关闭。

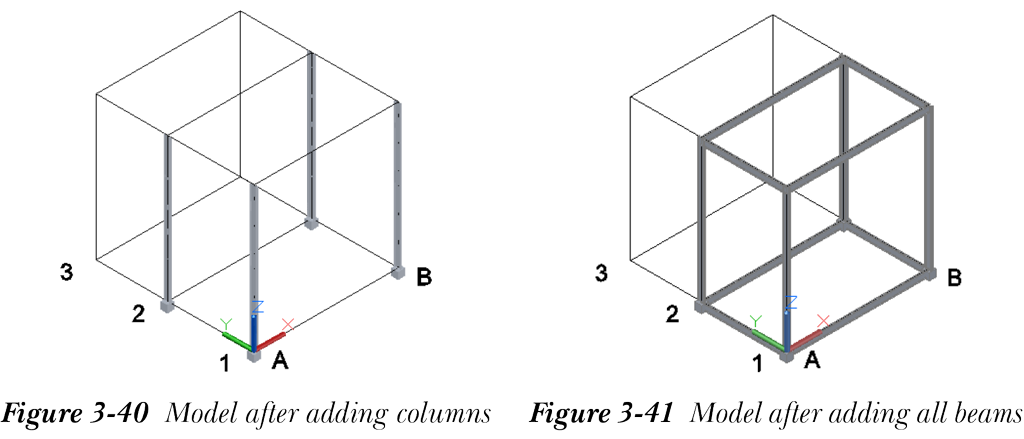

从“零件”面板中选择“构件”工具，然后在所有基础上放置柱，如图 3-40 所示。使用轴网点精确放置柱。

接下来，您需要添加梁。但在此之前，您需要将构件的对齐方式更改为顶部。

调用“构件设置”对话框，在“方向”窗口中选择顶部中心对齐点。接下来，选择“确定”按钮关闭对话框。
选择“构件”工具，在轴网的两层上放置梁。放置所有梁后的模型如图 3-41 所示。

修剪构件之间的交点。

创建楼梯

接下来，您需要向模型中添加楼梯。为此，首先需要设置楼梯设置，然后放置楼梯。

从“零件”面板中的“结构设置”下拉列表中选择“楼梯设置”工具；将显示“楼梯设置”对话框。
在“楼梯宽度(1)”编辑框中输入 5’，在“最大踏步距离(2)”编辑框中输入 10”。接下来，按照楼梯规格中给出的内容指定踏步数据和楼梯形状。
选择“踏步数据”编辑框旁边的浏览按钮；将显示“选择踏步”对话框。接下来，分别从“踏步标准”和“踏步形状”区域中选择 US Standards 和 36x12x7，然后选择“确定”按钮。
选择“楼梯形状”编辑框旁边的浏览按钮；将显示“选择楼梯形状”对话框。现在，分别从“形状类型”和“形状尺寸”列表框中选择 C 和 C15x50，然后选择“选择”按钮。接下来，选择“确定”按钮关闭“楼梯设置”对话框。

接下来，您需要创建楼梯。确保对象捕捉和三维对象捕捉已打开。

将模型的视图方向更改为“西北等轴测”，然后从“零件”面板中选择“楼梯”工具；系统将提示您指定楼梯的第一个点。

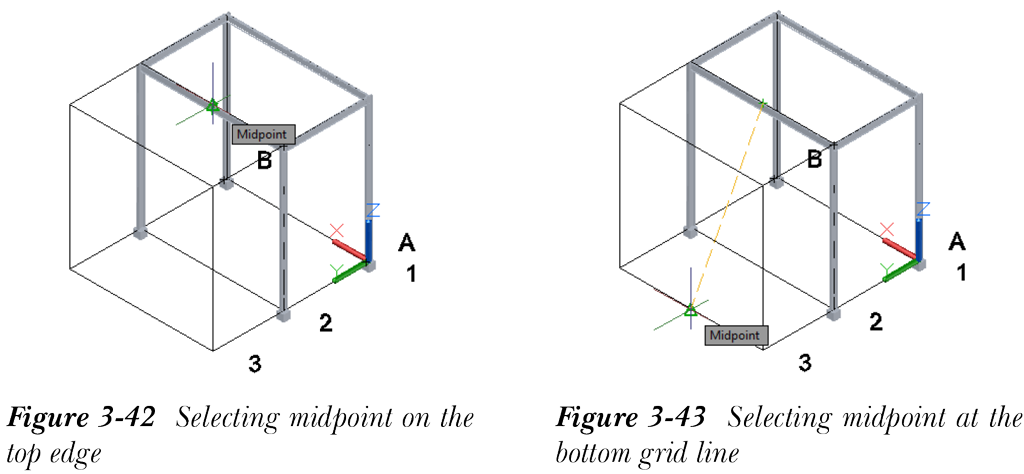

选择构件顶部边缘的中点，如图 3-42 所示；系统将提示您指定第二个点。

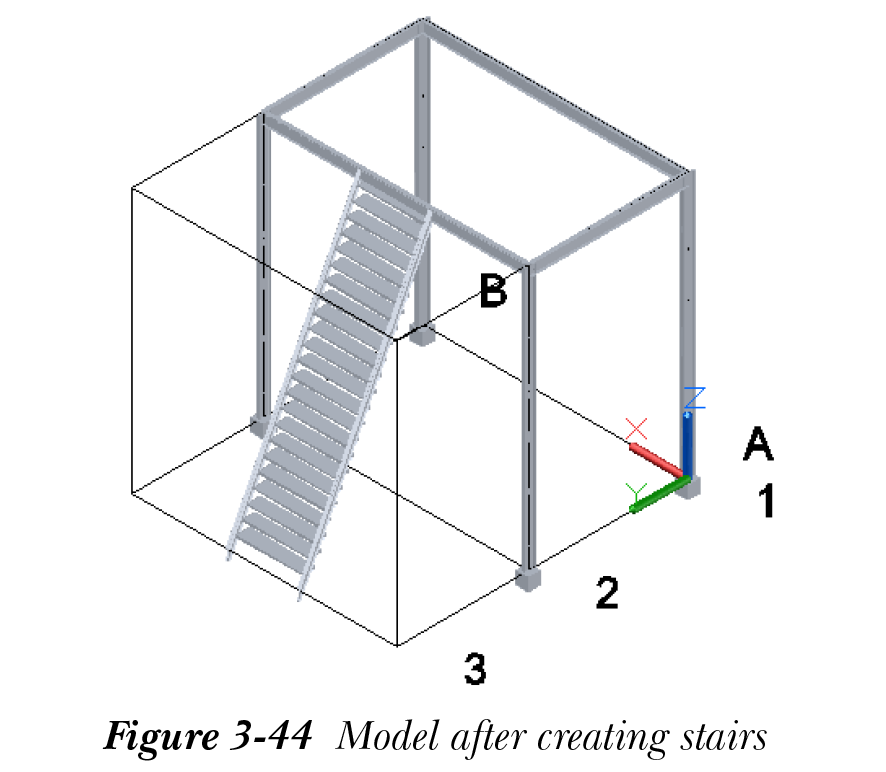

选择底部轴网线处的中点，如图 3-43 所示；将在两个指定点之间放置一条线。按 Enter 键在指定的线上创建楼梯，如图 3-44 所示。

添加格栅

您需要通过添加格栅来创建平台。

将模型的视图方向更改为“西南等轴测”，然后从“零件”面板中选择“板”工具；将显示“创建板/格栅”对话框。

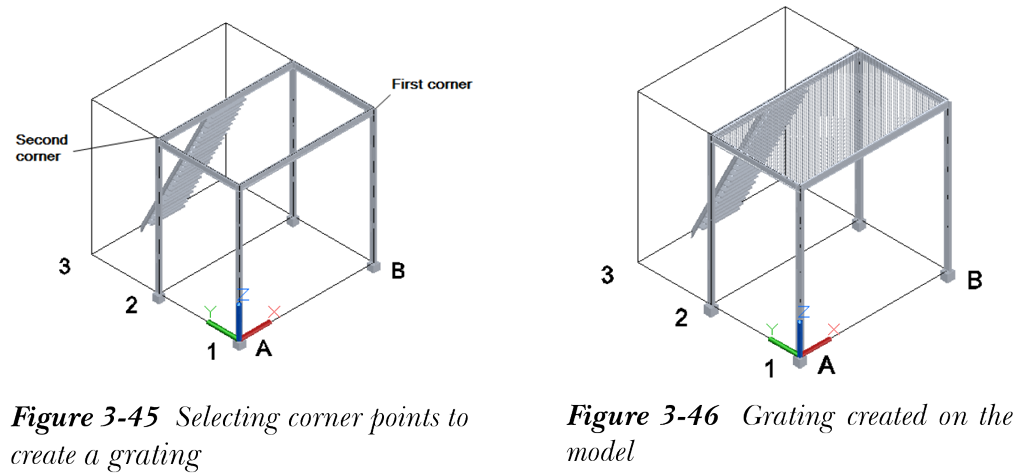

按如下所示指定格栅的参数，然后选择“创建”按钮；系统将提示您指定格栅的第一个角点。

类型格栅
