教程 1

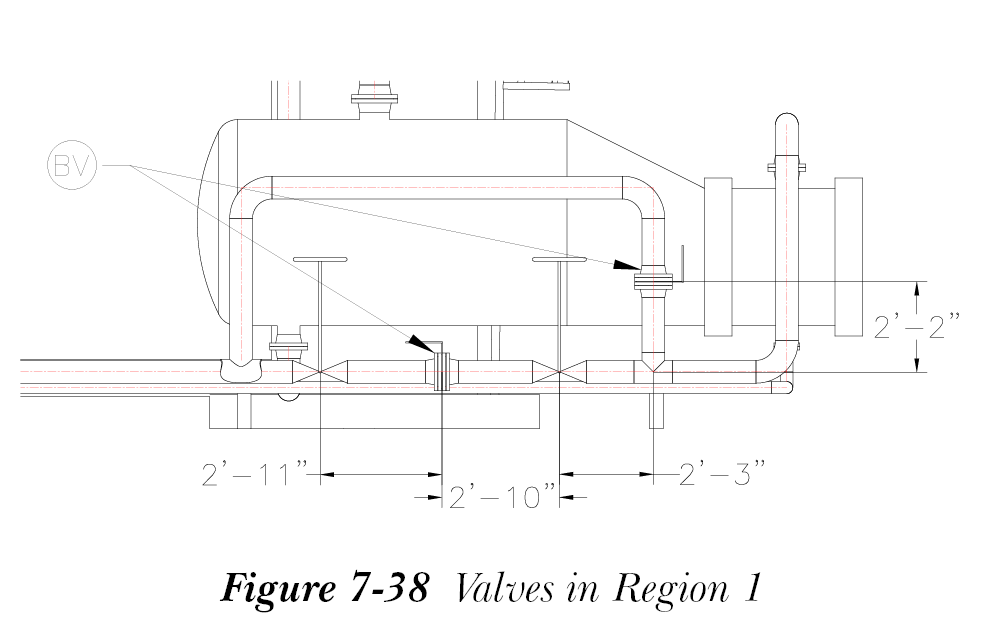

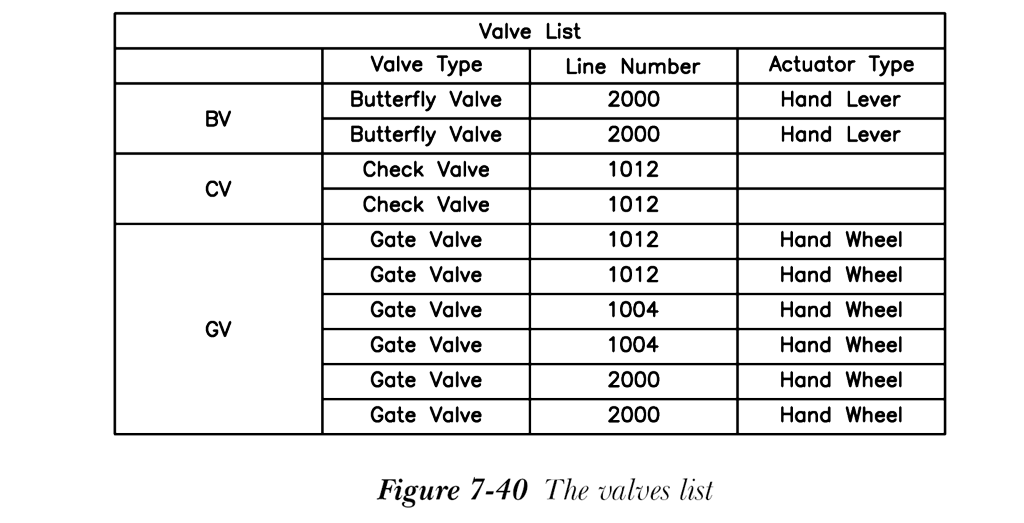

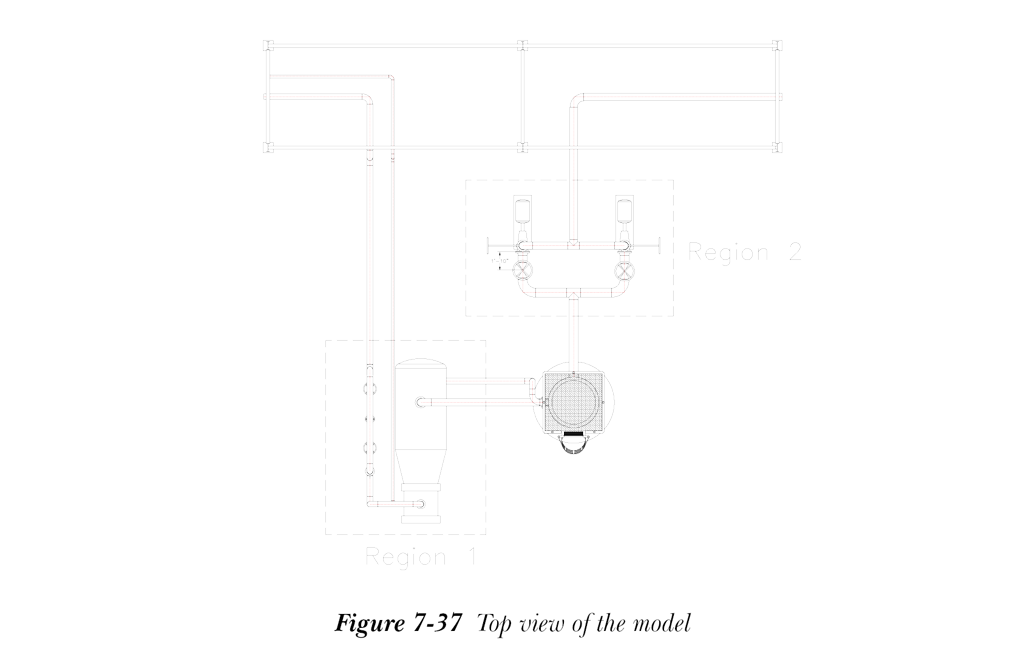

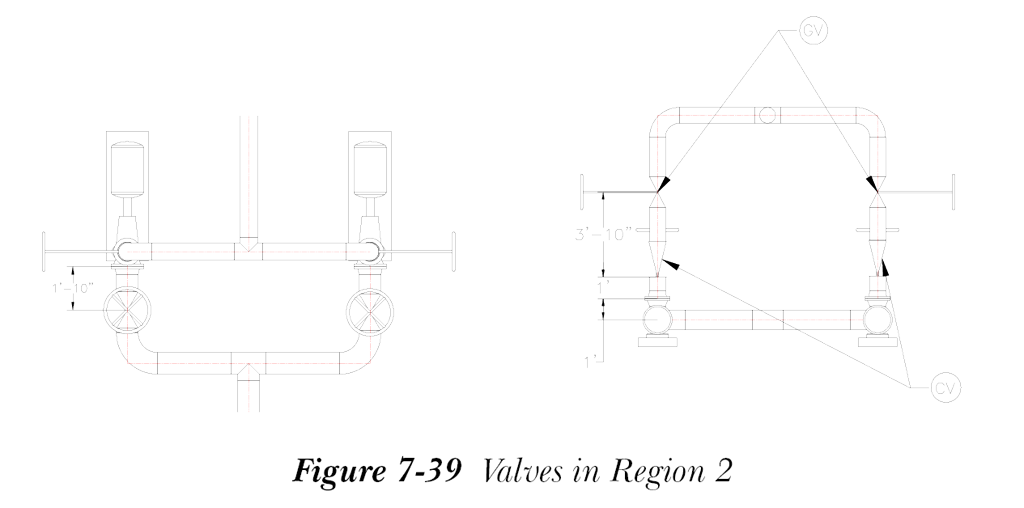

在本教程中，您将从项目管理器中打开位于 CADCIM 项目中的 Piping Model 文件，并在模型空间中放置阀门和管件。您也可以按照以下路径从 CADCIM 网站下载此模型：Textbooks > CAD/CAM > AutoCAD Plant 3D > AutoCAD Plant 3D 2025 for Designers > Input Files。图 7-37 至图 7-40 显示了阀门的位置和阀门列表。（预计时间：45 分钟）

完成本教程需要执行以下步骤：

a. 从项目管理器打开 Piping Model。

b. 选择所需的规格并选择管道尺寸。

c. 在所需位置放置阀门。

d. 保存文件。

打开文件

双击 AutoCAD Plant 3D 2025 - English 图标；AutoCAD Plant 3D 将启动。
从项目管理器中的“当前项目”下拉列表中选择 CADCIM。
在“项目”区域中展开“Plant 3D 图形”节点，然后双击 Piping Model；所选图形文件将被打开。

选择规格和管道尺寸

在本节中，您将选择规格和管道尺寸。

从“零件插入”面板中的“规格选择器”下拉列表中选择 CS150；位于窗口左侧的工具选项板中的“动态管道规格”选项卡将加载 CS150 管道组件。

使用 P&ID 管线列表放置阀门

在本节中，您将参照 CADCIM 项目的 P&ID1 文件在 Plant 3D 模型中放置阀门。但在这样做之前，您需要映射您在 P&ID 中放置的新 P&ID 对象。

从“项目”面板中的“项目”下拉列表选择“项目设置”工具；将显示“项目设置”对话框。
在此对话框中，展开“Plant 3D DWG 设置”节点并选择“P&ID 对象映射”选项；将在对话框右侧显示“P&ID 对象映射”区域。
在“P&ID 对象映射”区域中，从“P&ID 类”树中选择“工程项”>“仪表”>“在线仪表”>“控制阀”节点；相应 Plant 3D 对象的特性将显示在“Plant 3D 类”区域中。
从“Plant 3D 类”区域中选择“添加”按钮；将显示“选择 Plant 3D 类映射”对话框。
在此对话框中，从“Plant 3D 类”树中的“管道和设备”>“管段组件”中选择“阀门”类。
选择“映射到此类所有子类型”复选框，然后选择“确定”按钮以关闭“选择 Plant 3D 类映射”对话框。
在“项目设置”对话框中，从“特性映射”表中“执行机构类型”特性旁边的下拉列表中选择 执行机构类型选项。同样，为“阀体类型”特性选择 阀体类型选项。
在“特性映射”表的“验证”列中选择“阀体类型”和“执行机构类型”复选框。确保已选择“在 3D 模型到 P&ID 验证期间检查此项”复选框。
选择“确定”按钮以关闭“项目设置”对话框。

接下来，您需要使用 P&ID 放置阀门。

从“常用”选项卡的“零件插入”面板选择“P&ID 管线列表”按钮；将显示“P&ID 管线列表”选项板。
从位于窗口顶部的下拉列表中选择 P&ID1；此 P&ID 中的所有管线号都列在树视图中。

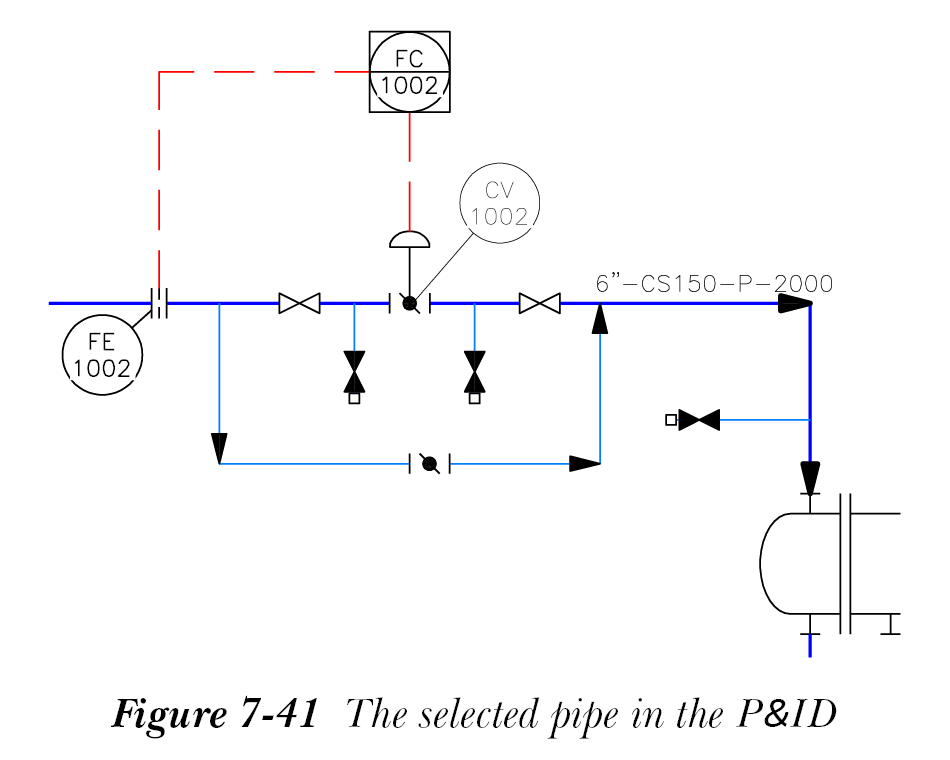

从“P&ID 管线列表”选项板中的 2000 > 6”-CS150-P-2000 中选择 Control Valve 01-CV-1002。图 7-41 显示了 P&ID 中所选的管道。

从“P&ID 管线列表”选项板中选择“放置”按钮；将显示“选择尺寸和规格”对话框。
在此对话框中，从“规格”列表框中选择 CS150，然后从“尺寸”列表框中选择 6”。
从“选择尺寸和规格”对话框中选择“选择”按钮；将提示您指定插入点。

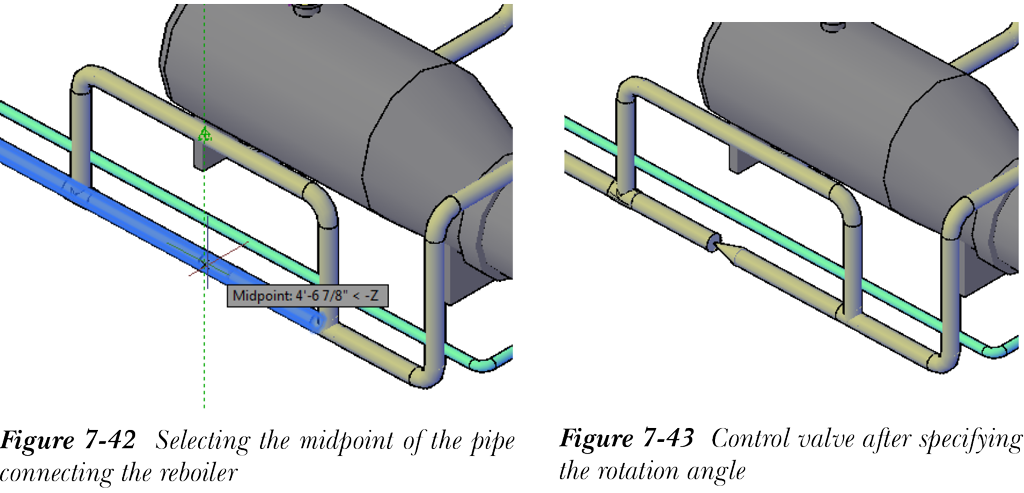

在连接再沸器的管道上选择一个点，请参考图 7-42；控制阀将放置在指定的点处，并提示您指定旋转角度。
在命令提示下输入 0 并按 Enter 键。图 7-43 显示了指定旋转角度后的控制阀。

您可能会注意到 P&ID 中的阀体与您放置的阀体不同。接下来，您需要更改阀体。

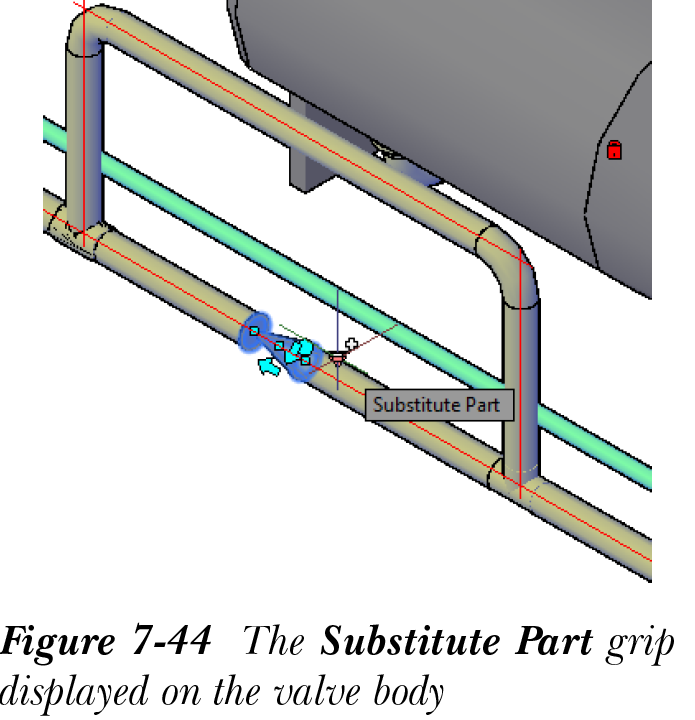

单击阀体并选择其上显示的“替换零件”夹点，请参考图 7-44；将显示一个弹出菜单，其中显示了可以替换的零件列表。

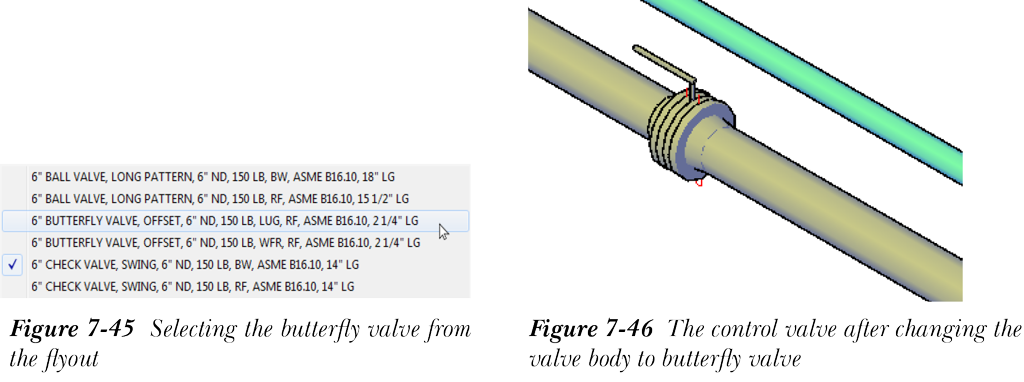

从弹出菜单中选择 6” BUTTERFLY VALVE, OFFSET, 6” ND, LUG, RF, ASME B16.10, 2 1/4” LG，请参考图 7-45；控制阀的阀体将更改为蝶阀，如图 7-46 所示。

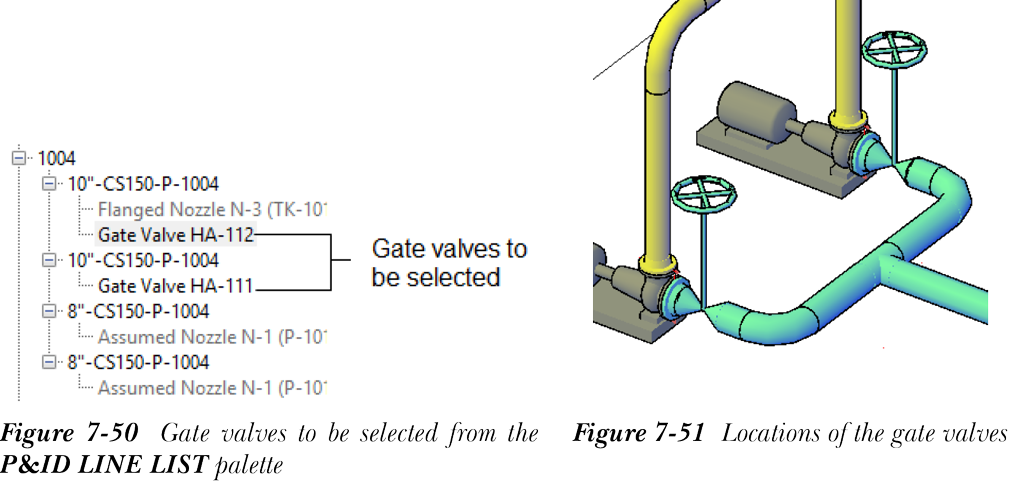

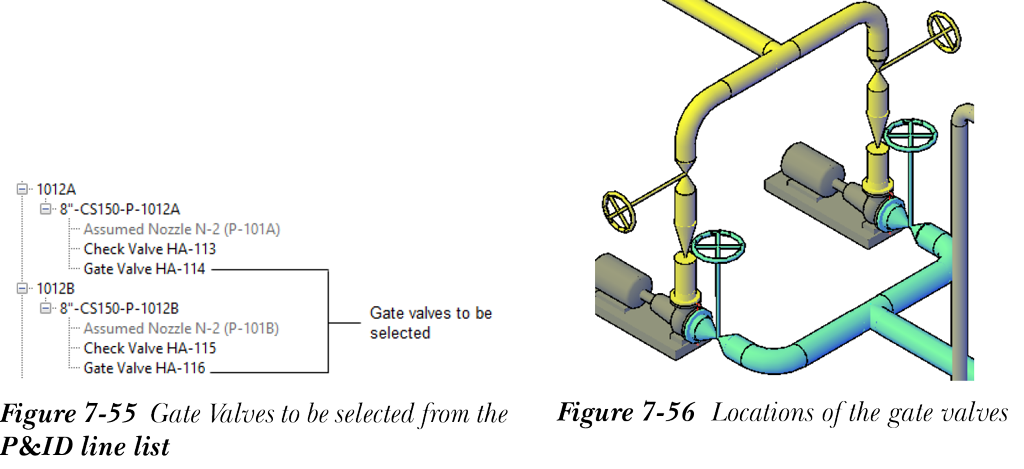

放置闸阀

接下来，您需要在放置控制阀的同一管道上放置闸阀，请参考图 7-41。

如果“P&ID 管线列表”选项板尚未显示，请调用它，然后从此选项板中的 2000 > 6”-CS150-P-2000 中选择 Gate Valve HA-104。

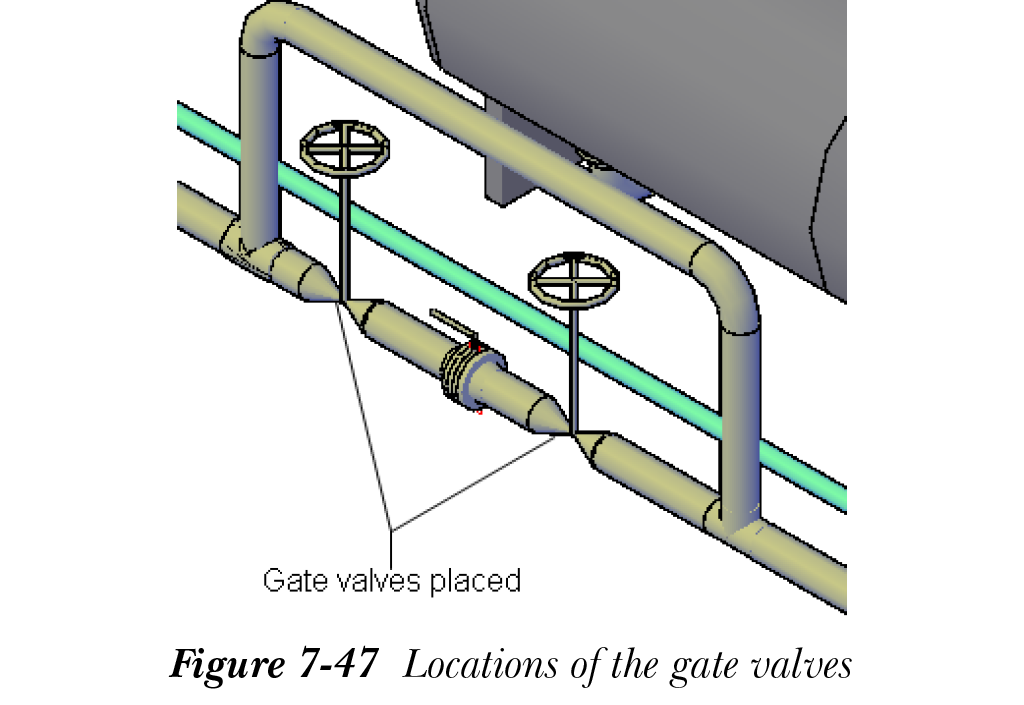

在图 7-47 所示的位置放置一个闸阀。
同样，从“P&ID 管线列表”选项板中的 2000 > 6”-CS150-P-2000 中选择另一个闸阀 Gate Valve HA-105，然后将其放置在模型上，如图 7-47 所示。

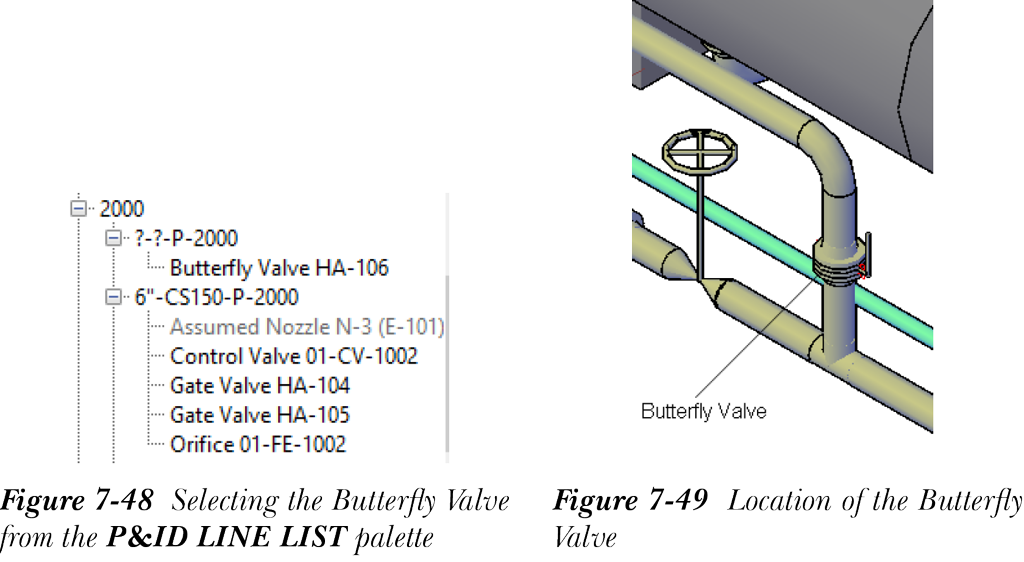

从“P&ID 管线列表”选项板中选择蝶阀，如图 7-48 所示，然后将其放置在图 7-49 所示的位置。选择“放置”按钮；将显示“选择尺寸和规格”对话框。

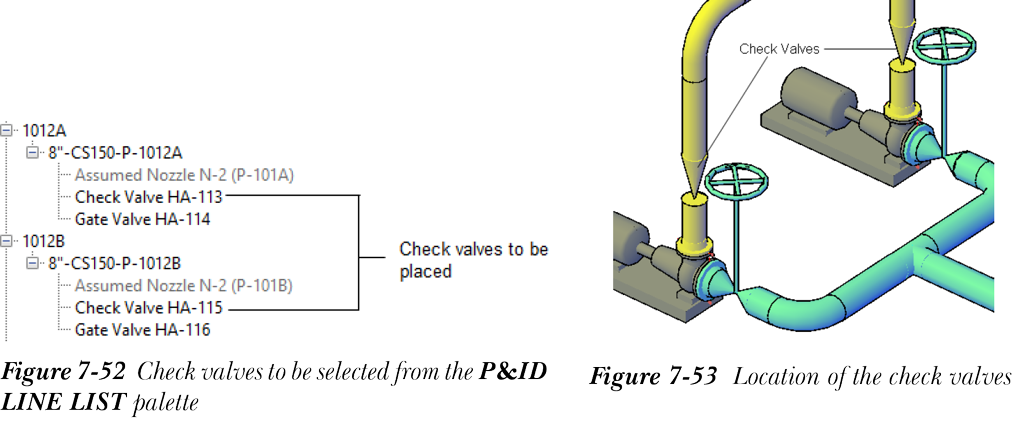

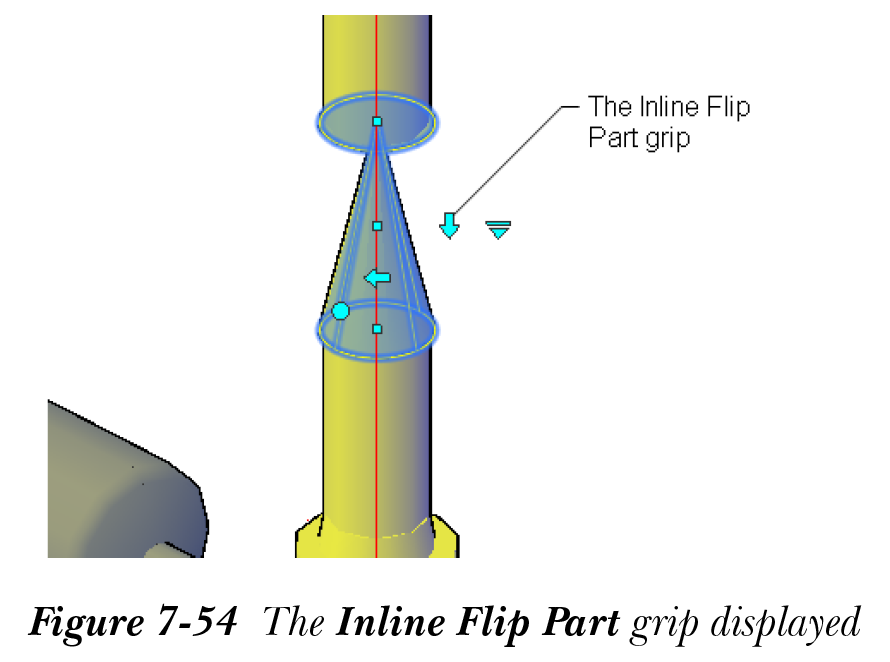

在此对话框中，分别从“规格”和“尺寸”列表框中选择规格为 CS150，尺寸为 6”。接下来，选择“选择”按钮；将显示“选择 3D 类”窗口。在此窗口中，从“3D 类”下拉列表中选择“阀门（蝶阀-在线）”选项（如果默认未选择）。
