教程 1

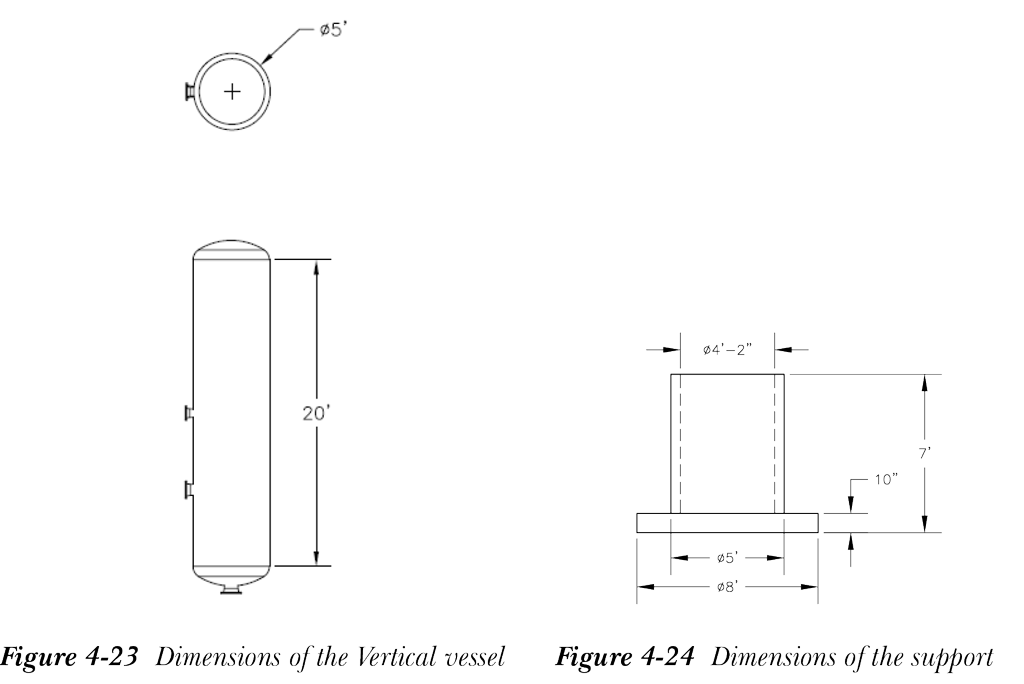

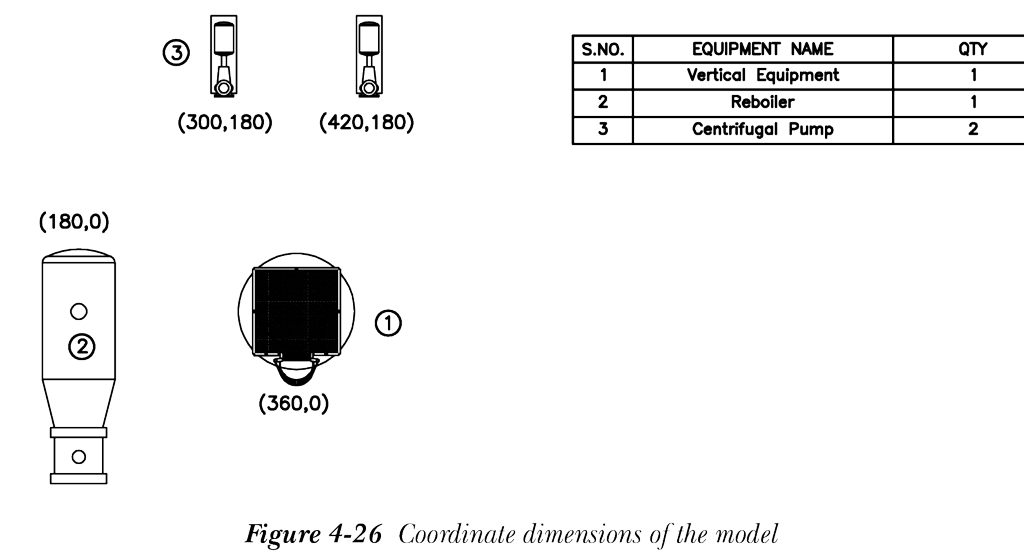

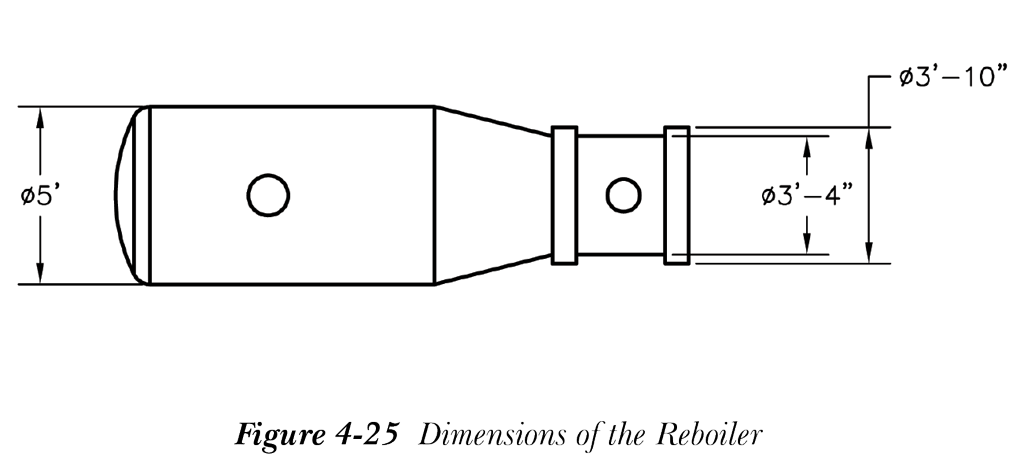

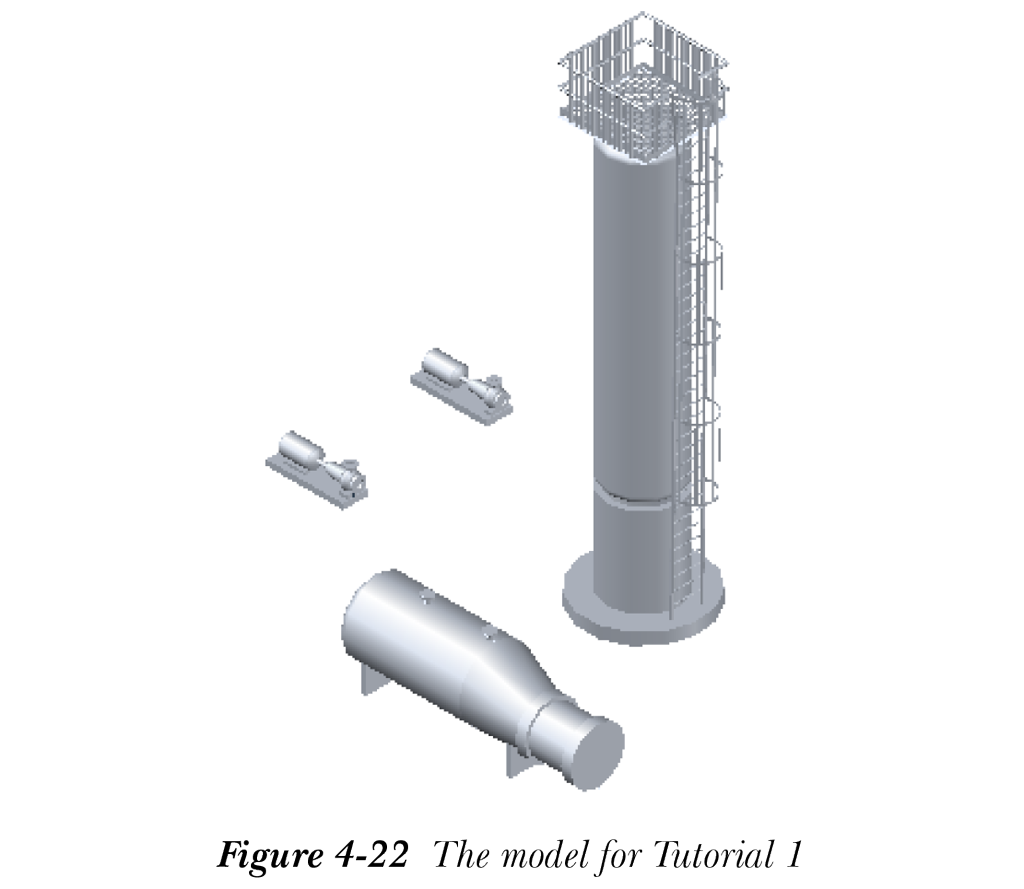

在本教程中，您将打开在第 2 章中创建的 CADCIM 项目，然后启动一个新的 AutoCAD Plant 3D 文件。在此文件中，您将创建设备，如图 4-22 所示。设备的尺寸和位置如图 4-23 至 4-26 所示。

（预计时间：1 小时）

格栅规格

材料标准：ASTM

材料代码：A242

厚度：1”

填充图案：ZIGZAG

填充比例：10”

对齐方式：顶部

形状：新建矩形

尺寸：70”x70”

栏杆规格

扶手高度(1)：40 英寸

第一中间栏杆高度(2)：20 英寸

第二中间栏杆高度(3)：0 英寸

踢脚板高度(4)：5 英寸

第一立柱(5)：10 英寸

第二立柱(6)：5’

扶手形状：PIPE2STD

第一中间栏杆形状：PIPE2STD

踢脚板形状：FB 1/4x4

立柱形状：PIPE2STD

梯子规格

宽度(1)：25 英寸

出口宽度(2)：35 英寸

伸出距离(3)：45 英寸

横档间距(4)：10 英寸

梯子形状：PIPE2STD

横档形状：PIPE3/4STD

护笼规格

起始高度：7’-6”

最大距离：5’

距顶部距离：1 英寸

半径：14 英寸

完成本教程需要以下步骤：

a. 在当前项目中打开一个新的 Plant 3D 图形文件。

b. 创建一个立式容器并将其放置在模型空间中。

c. 在立式容器顶部创建格栅。同时添加梯子和栏杆。

d. 放置再沸器。

e. 创建支架并将其附着到再沸器。

f. 放置离心泵。

g. 保存模型。

创建新的 AutoCAD Plant 3D 文件

双击 AutoCAD Plant 3D 2025 - English 图标；AutoCAD Plant 3D 启动。

接下来，您需要启动一个新的 Plant 3D 文件。

从“项目管理器”选项板“当前项目”区域的下拉列表中选择 CADCIM。
在“项目”区域中选择“Plant 3D 图形”节点，然后选择可用的“新建图形”按钮；将显示“新建 DWG”对话框。
在“文件名”编辑框中输入 Piping Model.dwg，然后选择“确定”按钮；将创建一个新文件。

为容器创建支架

在本节中，您将在添加容器之前创建一个支架。

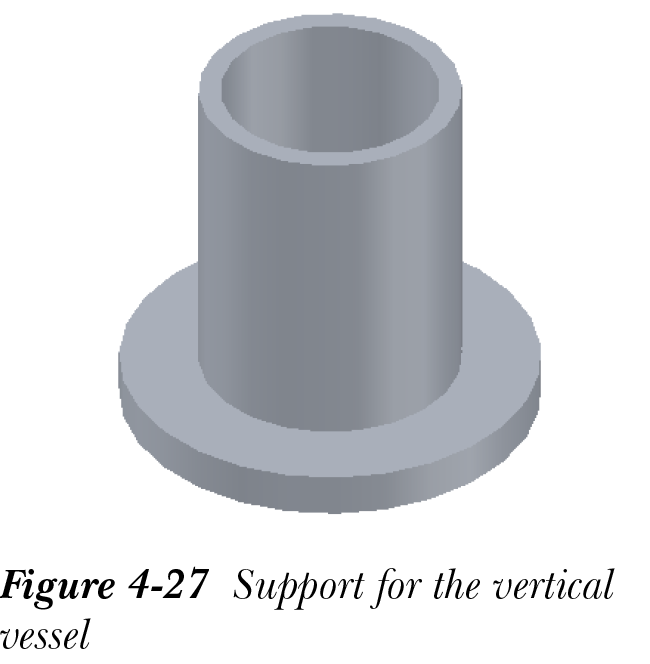

使用建模工具为容器创建支架，如图 4-27 所示。支架的尺寸在图 4-24 中给出。您也可以通过访问以下链接从 www.cadcim.com 下载此模型：Textbooks > CAD/CAM > AutoCAD Plant 3D > AutoCAD Plant 3D 2025 for Designers > Input Files。

将支架放置在 360, 0 处，基点考虑为底面中心。
将视图方向更改为西南等轴测。

创建立式容器

从“常用”选项卡的“设备”面板中选择“创建设备”工具；将显示“创建设备”对话框。
从对话框左上角的下拉列表中选择“容器”>“立式容器”选项；在“形状”区域中显示堆叠在一起形成容器的形状列表。
按照给定顺序排列“形状”区域中的形状。

碟形封头

圆柱体

碟形封头

从“形状”区域中选择“碟形封头”；碟形封头的直径将显示在“尺寸”区域中。将直径更改为 60 英寸。
同样，将另一个碟形封头的直径更改为 60 英寸。
从“形状”区域中选择“圆柱体”，并按以下给出的内容更改其尺寸。

D 60”

H 240”

接下来，您需要为容器指定位号。

单击“常规”区域中“位号”框旁边的字段；将显示“指定位号”对话框。
在“类型”编辑框中输入 TK，在“编号”编辑框中输入 101，然后选择“指定”按钮；位号将指定给容器。
在“标高”框旁边的字段中输入 84 作为标高值，然后选择“创建”按钮；容器将附着到光标上，并提示您选择插入点。
在命令行提示下将容器的插入点指定为 360,0；罗盘工具将显示在容器底部。将容器的方向设置为 0 度；容器将放置在指定点。

向容器添加平台和梯子

接下来，您需要向容器添加平台和梯子。

从功能区“结构”选项卡的“零件”面板中选择“板”工具；将显示“创建板/格栅”对话框。
在此对话框中，从“类型”下拉列表中选择“格栅”选项。接下来，从“形状”区域中选择“新建矩形”单选按钮。
从“对齐方式”区域中选择“顶部”单选按钮。
指定教程开始时给出的设置，然后选择“创建”按钮；将提示您指定矩形格栅的第一个角点。
在命令行提示下输入 325,-35,340 以指定第一个角点；将提示您指定第二个角点。

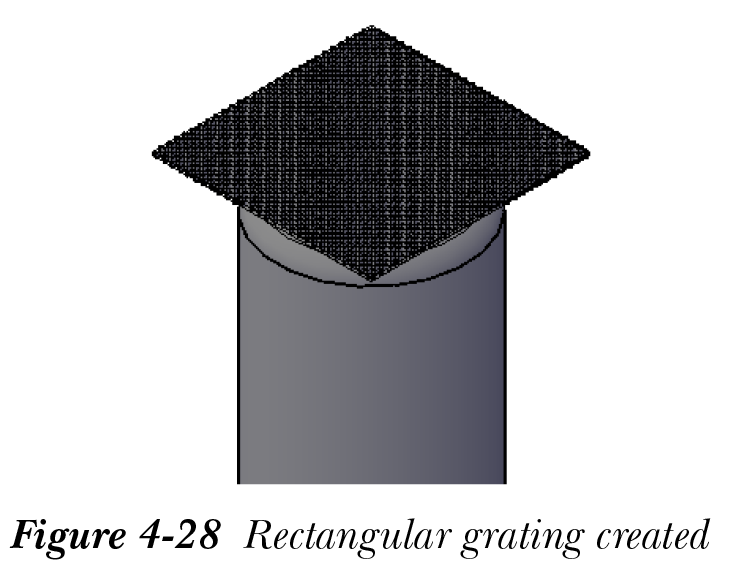

在命令行提示下输入 395,35,340；矩形格栅即被创建，如图 4-28 所示。

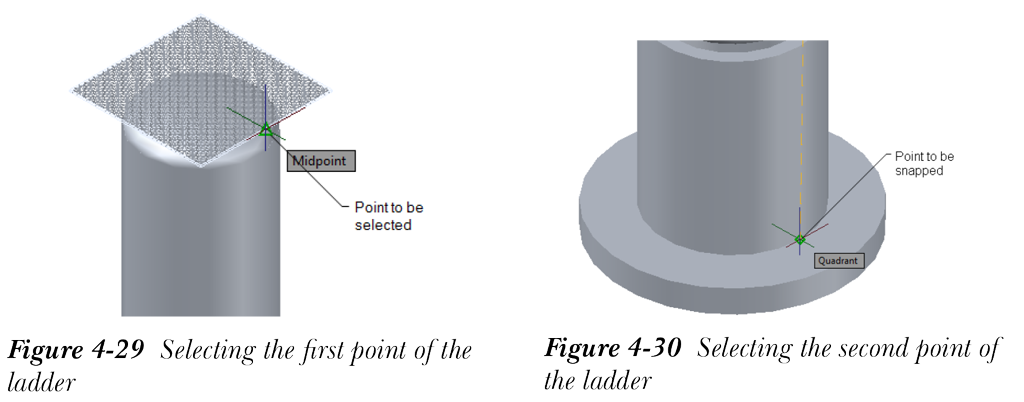

从“结构”选项卡“零件”面板中的“结构设置”下拉列表中选择“梯子设置”工具，然后在“梯子设置”对话框中指定教程开始时“梯子规格”中给出的设置。接下来，选择“确定”按钮退出“梯子设置”对话框。现在，从“结构”选项卡的“零件”面板中调用“梯子”工具，然后选择第一个点，参见图 4-29。

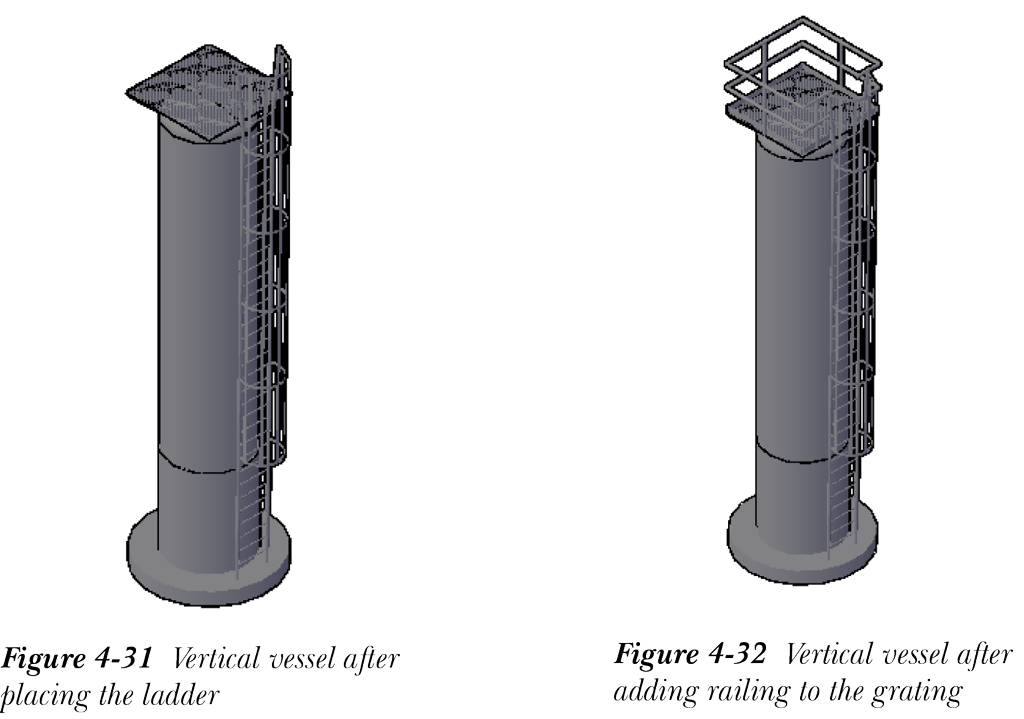

现在，捕捉第二个点，如图 4-30 所示。确保在状态栏中选择了“对象捕捉”和“对象捕捉追踪”按钮，并将光标沿 -Y 方向移动。在命令行提示下输入 5，然后按 Enter 键；梯子即被放置，如图 4-31 所示。

向格栅添加栏杆

从“零件”面板中调用“栏杆”工具，并在格栅的边缘创建栏杆，如图 4-32 所示。有关尺寸，请参阅教程描述中给出的规格。

放置再沸器

调用“创建设备”对话框，从对话框左上角的下拉列表中选择“换热器”>“再沸器”选项；将在“形状”区域中显示形状列表。
在“形状”区域中选择位于顶部的“圆柱体”；“尺寸”区域将显示在“创建设备”对话框中。
在“尺寸”区域中输入以下值：

Cylinder1

D: 46” H: 8”

同样，为其他形状指定值，如下所示。

Cylinder2

D: 40” H: 30”

Cylinder3

D: 46” H: 8”

Cone

Orientation: Upwards D1: 60” D2: 40”

H: 40” E: 10” A: 0

Cylinder4

D: 60” H: 96”

Torispheric Head

D: 60”

注意

在“创建设备”对话框的“尺寸”区域中指定直径值时，您需要固定这些值。为此，请单击直径字段；将在字段框右侧显示一个色块。接下来，单击该色块；将显示一个快捷菜单。从快捷菜单中选择“替代模式”选项。字段中的相应值将被固定。

接下来，您需要为再沸器指定位号。

单击“创建设备”对话框“常规”区域中的“位号”字段；将调用“指定位号”对话框。在“编号”编辑框中输入 101，然后选择“指定”按钮；“指定位号”对话框将关闭。接下来，在“创建设备”对话框的“标高”字段中输入 48。

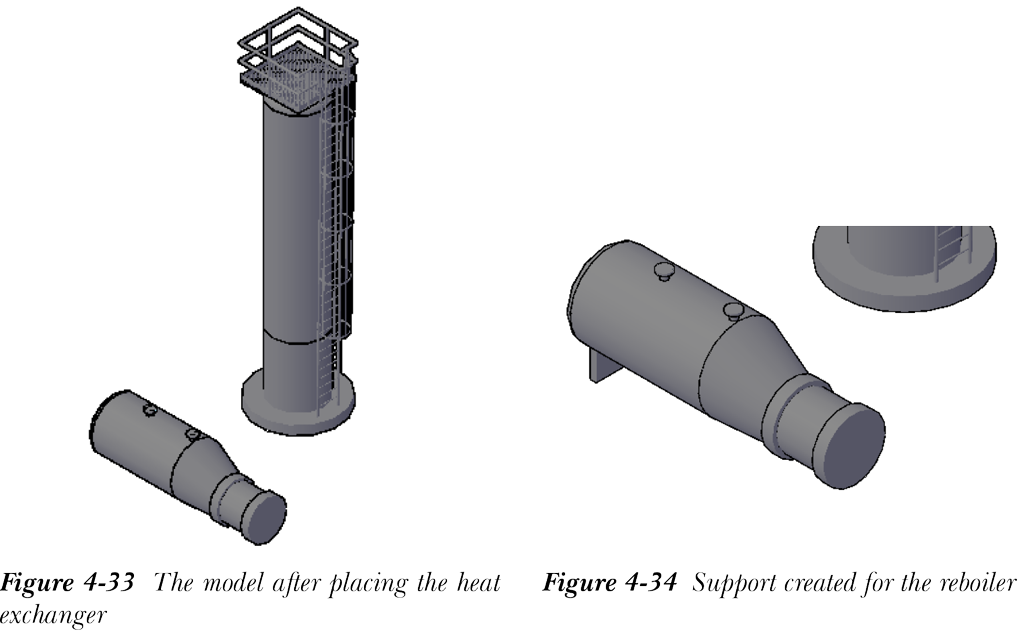

选择“创建”按钮，并将再沸器插入到点 180, 40 处。接下来，通过在命令行提示下输入 270 将方向设置为 270 度。图 4-33 显示了放置再沸器后的模型。

接下来，您需要创建支架并将其附着到再沸器。

从功能区“建模”选项卡的“建模”面板中调用“长方体”工具；将提示您指定第一个角点。您需要确保动态输入已关闭。
在命令行提示下输入 165,36；将提示您指定长方体的另一个角点。在命令行提示下输入 195,40；将提示您指定长方体的高度。
在命令行提示下输入 50；将创建一个长方体，如图 4-34 所示。

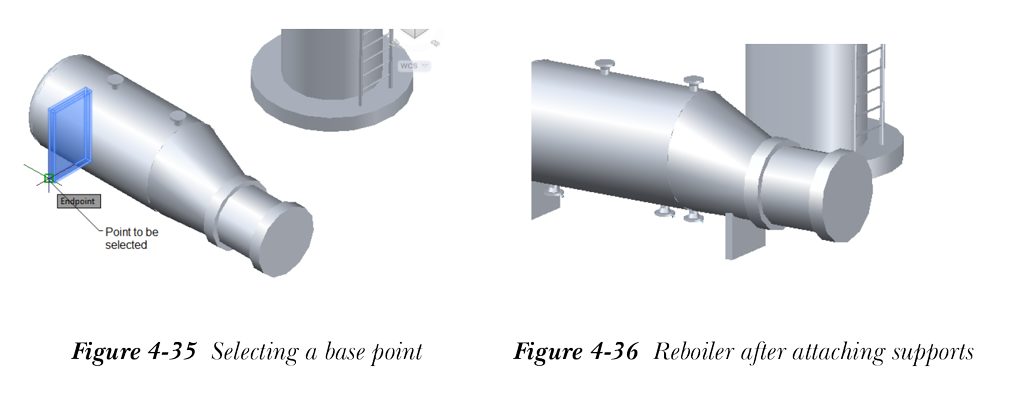

复制该长方体并选择一个基点，参见图 4-35。将光标沿 Y 方向移动，并在命令行提示下输入 -10’；长方体将复制到指定位置。请注意，正交模式应处于打开状态。
从“常用”选项卡的“设备”面板中调用“附着设备”工具；将提示您选择单个设备项。
从模型空间中选择再沸器；将提示您选择要附着到所选设备的对象。
选择再沸器下方的长方体。接下来，按 Enter 键；长方体将附着到再沸器。图 4-36 显示了附着支架后的再沸器。

放置离心泵

接下来，您需要向模型中添加离心泵。

调用“创建设备”对话框，从对话框左上角的下拉列表中选择“泵”>“离心泵”选项；“设备”选项卡以及离心泵的预览图像将显示在“创建设备”对话框中。
单击“位号”字段，并在“指定位号”对话框的“编号”编辑框中输入 101A。选择“指定”按钮关闭对话框。接下来，输入长描述为 Centrifugal Pump。

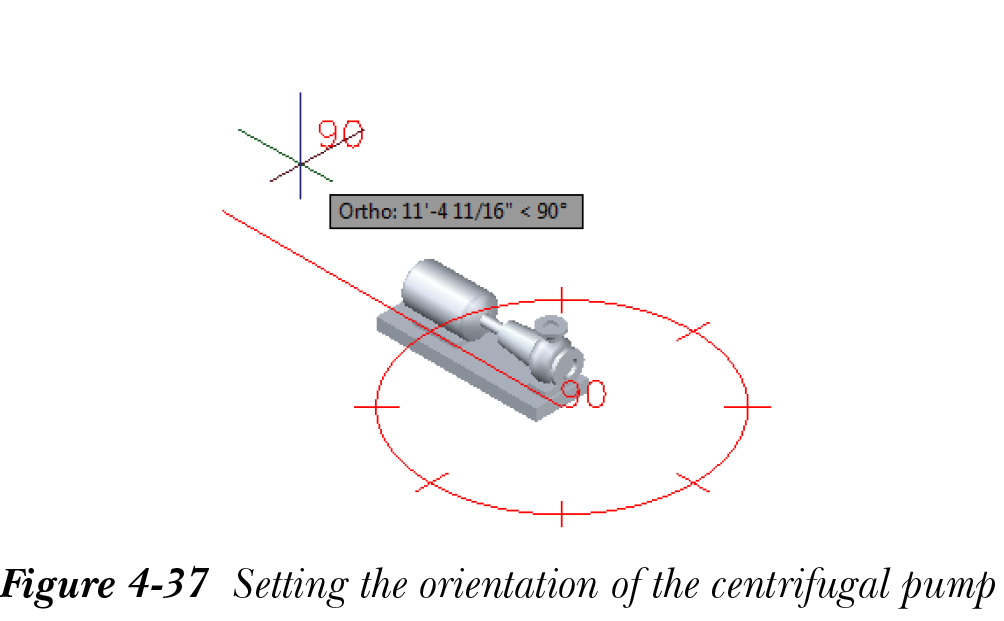

选择“创建”按钮；“创建设备”对话框将关闭，并提示您选择插入点。将插入点输入为 25’,15’，并将泵的方向设置为 90 度，如图 4-37 所示。

同样，在插入点 35’,15’ 处放置另一个具有相同方向的泵，并为其指定位号 P-101B。

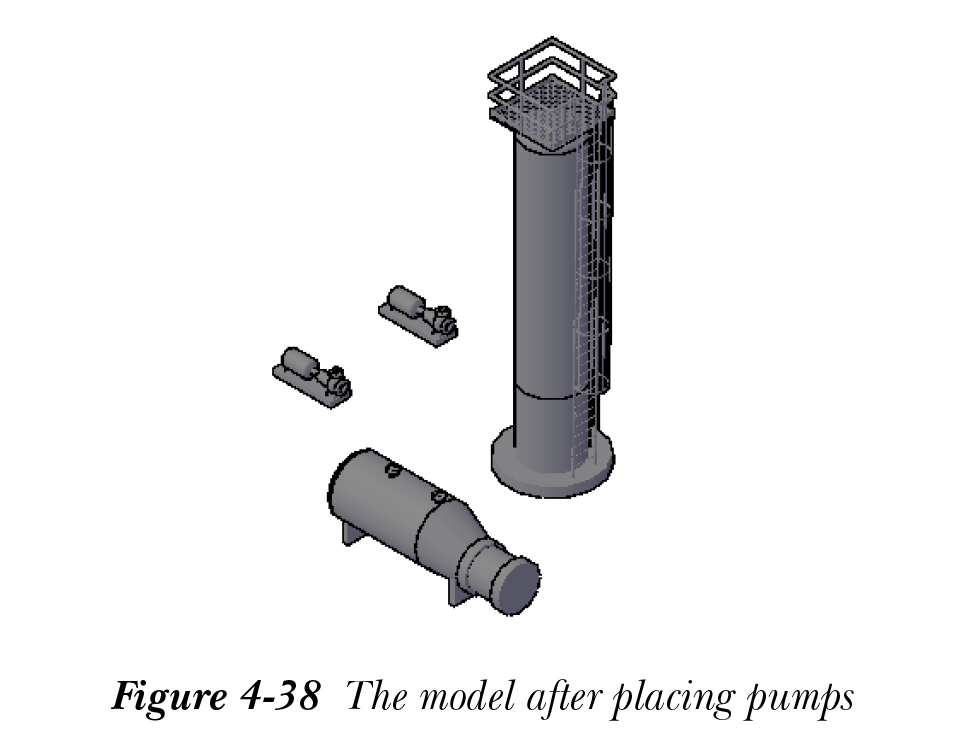

放置泵后的模型如图 4-38 所示。

保存模型

从“快速访问”工具栏中选择“保存”按钮；文件即被保存。
从“应用程序”菜单中选择“关闭”>“当前图形”；文件即被关闭。
