创建轴网
功能区：Structure > Parts > Grid

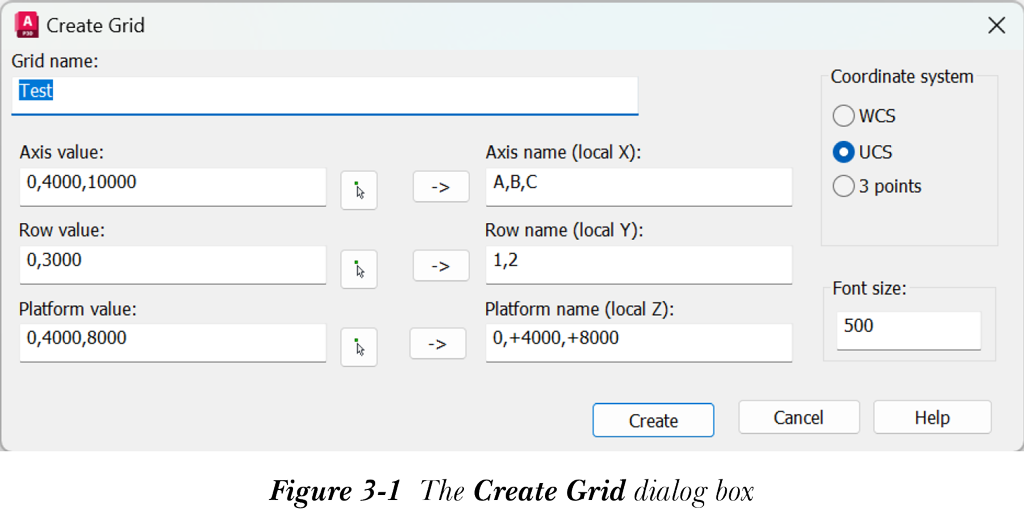

轴网可帮助您将结构构件放置在适当的位置。要创建轴网，请从“结构”选项卡的“零件”面板中选择“轴网”工具；将显示“创建轴网”对话框，如图 3-1 所示。

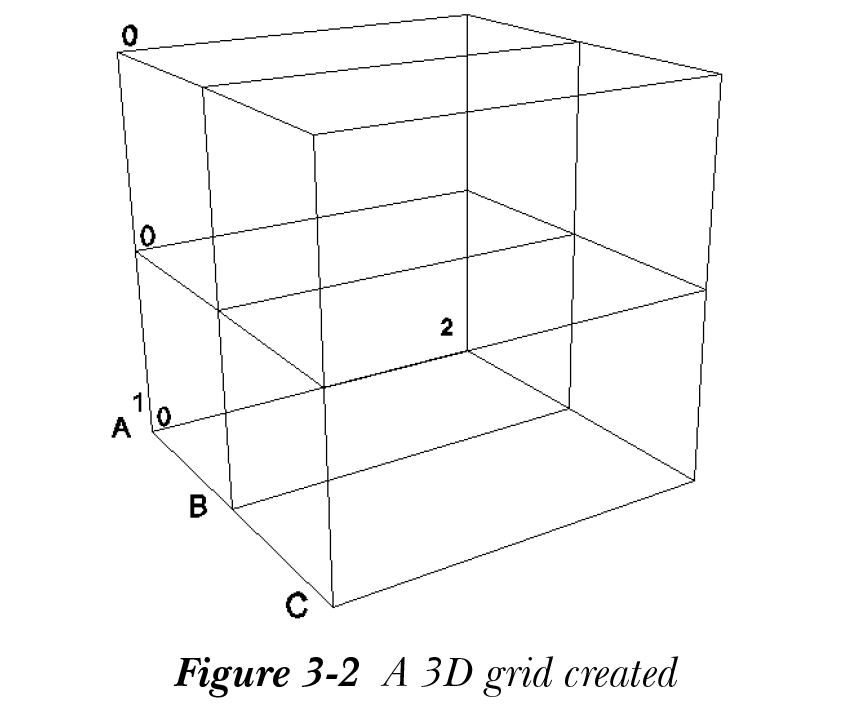

在此对话框中，在“轴网名称”编辑框中输入轴网的名称。接下来，指定用于设置轴网方向的坐标系类型。您可以通过选择“坐标系”区域中提供的任一单选按钮来指定坐标系。“WCS”单选按钮用于使用世界坐标系定义轴网的坐标系。“UCS”单选按钮用于定义用户坐标系。如果选择“3 点”单选按钮，系统将提示您指定原点。指定原点后，您需要指定 X 轴上的一个点、XY 平面上的一个点，然后指定 Z 轴上的一个点。这三个点指定了轴网中三个轴的方向。指定坐标系后，在“轴值”编辑框中输入轴点的值。您可以使用 @ 符号输入相对于前一个值的值。您还可以使用此编辑框旁边的拾取点按钮直接在工作空间中指定点。接下来，在“轴名称（局部 X）”编辑框中指定轴的名称。同样，在“行值”编辑框中输入行点的值。另外，在“行名称（局部 Y）”编辑框中输入行点的名称。分别在“平台值”和“平台名称（局部 Z）”编辑框中指定平台值点（沿 Z 方向）及其名称。接下来，在“字体大小”编辑框中输入轴网中显示名称的字体大小。选择“创建”按钮；将在模型空间中创建一个轴网，请参见图 3-2。
编辑轴网
要编辑轴网，请从“结构”选项卡的“修改”面板中调用“结构编辑”工具并选择轴网；将显示“编辑轴网”对话框。此对话框中的选项与“创建轴网”对话框中的选项类似。根据需要在此对话框中设置参数，然后选择“确定”按钮；轴网将相应地修改。
