验证图形

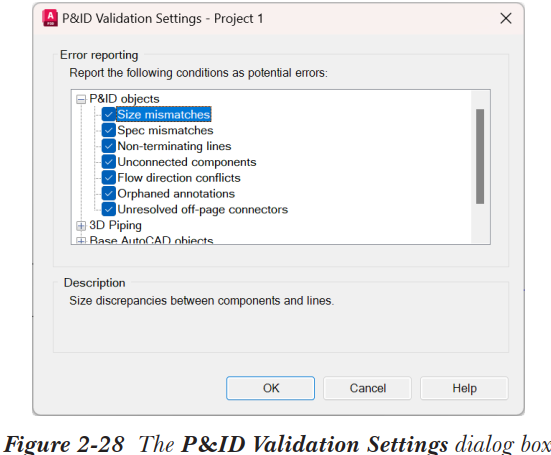

您需要验证图形以检测错误并更正它们。为此，首先需要选择验证 P&ID 的条件。从“常用”选项卡的“验证”面板中选择验证配置（Validate Config）工具；将显示 P&ID 验证设置（P&ID Validation Settings）对话框，如图 2-28 所示。选中 P&ID 对象和基础 AutoCAD 对象节点下的复选框，然后选择确定按钮；P&ID 验证设置对话框将关闭。
检查错误

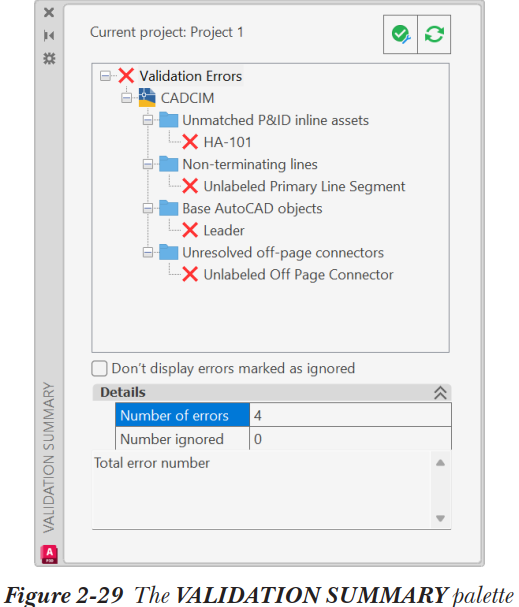

要运行错误检查，请从“验证”面板中选择运行验证（Run Validation）工具；验证过程将开始，并检查错误。检测到的错误列表将显示在验证摘要（Validation Summary）选项板中，如图 2-29 所示。单击验证摘要选项板中的错误类型；图形将缩放到您可以看到错误位置的位置。接下来，要更正各个错误，请从验证摘要树视图中选择相应的图形文件节点。现在，选择验证摘要选项板中的重新验证选定节点（Revalidate Selected Node）按钮；将显示验证进度（Validate Progress）消息框，并再次检查错误。您也可以检查未更正的错误并关闭验证摘要选项板。不同类型的错误将在下面讨论。
基础 AutoCAD 对象错误
当图形中插入了 AutoCAD 对象或块而不是 AutoCAD P&ID 组件时，会发生此错误。您可以忽略和删除基础 AutoCAD 对象错误。为此，首先需要展开基础 AutoCAD 对象错误节点。接下来，单击该错误；图形将缩放到该错误。
现在，您可以忽略基础 AutoCAD 对象错误。为此，请在验证摘要选项板中右键单击它；将显示一个快捷菜单。接下来，选择忽略（Ignore）选项以忽略该错误。您也可以通过选择删除（Erase）选项来删除该对象。
尺寸不匹配错误
当管线尺寸与其关联组件的尺寸不匹配时，会发生此类错误。这种情况通常由手动更改组件特性引起。要更正尺寸不匹配错误，请展开验证摘要选项板中的尺寸不匹配（Size mismatches）节点，然后单击该错误；错误位置将在绘图区域中放大。接下来，手动更改组件的尺寸或连接到它的管线的尺寸。
规格不匹配错误
当连接组件的规格特性不匹配时，会发生此类错误。要更正规格不匹配错误，请通过单击规格不匹配（Spec mismatches）节点中的错误来放大错误位置。接下来，通过调用指定位号对话框手动更改管线的规格。
孤立注释错误

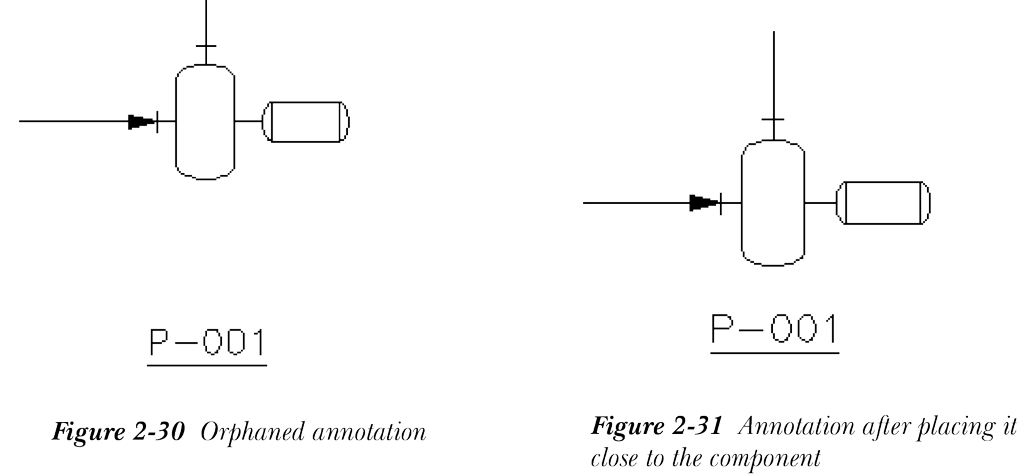

当组件的注释位号从关联组件移开超过可接受距离时，会发生此类错误。要更正孤立注释错误，请展开验证摘要选项板中的孤立注释（Orphaned annotations）节点。接下来，选择该错误以在绘图区域中放大其位置。接下来，拖动注释并将其放置在更靠近父对象的位置。您也可以右键单击注释，然后从显示的快捷菜单中选择从父对象放置（Place from Parent）选项。图 2-30 显示了孤立注释，图 2-31 显示了更正错误后的注释。
未连接组件错误
当管线和组件未正确连接时，会发生此错误。要更正未连接组件错误，请从“未连接组件（Unconnected components）”节点中选择该错误；绘图区域中的组件将被放大。接下来，手动将组件连接到其附近的管线。
未解析页外连接符错误
当图形中的页外连接符未与其他图形的有效页外连接符连接时，会发生此错误。从验证摘要选项板中的“未解析页外连接符（Unresolved off-page connectors）”节点中选择该错误；绘图区域中的页外连接符将被放大。接下来，在图形中选择并右键单击页外连接符，然后从显示的快捷菜单中选择页外连接符 > 连接（Offpage Connector > Connect）；将显示创建连接对话框，参见图 2-27。接下来，选择要连接页外连接符的图形，然后选择确定按钮。
未终止管线错误
当工艺管线未以有效终止符（例如端线组件或端线符号）终止时，会发生此类错误。从“未终止管线（Non-terminating lines）”节点中选择该错误以在绘图区域中放大它。接下来，通过移动其端点手动将管线重新连接到相应对象。您也可以重新创建连接。
流向错误
当工艺管线的流向不正确时，会发生此错误。要更正流向错误，请单击“流向冲突（Flow direction conflicts）”节点下的错误；错误位置将在绘图区域中放大。接下来，单击方向箭头；将显示翻转组件（Flip Component）夹点。单击此夹点以翻转流向。
