自测题

自测题

回答以下问题，然后将答案与本章末尾给出的答案进行比较：

1. 你可以通过调用 __ 来替换组件。
2. 你需要使用 __ 来指示工艺管线从一张图纸延续到另一张图纸。
3. 你可以在 __ 中指定控制阀阀体和执行机构。
4. 要将 AutoCAD 组件转换为 P&ID 符号，你需要选择 __ 选项。
5. 你应在项目树中选择 P&ID 图形节点，然后选择新建图形按钮来创建新的 P&ID 文件。（对/错）
6. 当你移动一条线时，连接到该线的设备也会随线一起移动。（对/错）
7. 当你移动一条线时，阀门和气球等在线组件也会随线一起移动。（对/错）
8. 如果异径管任一侧的线的直径发生变化，异径管将重新定向。（对/错）
9. 你可以通过单击并拖动转换后的 AutoCAD 组件到工具选项板中，将其添加到工具选项板 - P&ID PIP 中。（对/错）
10. 当你将线连接到设备时，管口将自动放置。（对/错）

复习题

回答以下问题：

1. 如果你是第一次选择控制阀工具，将显示 __ 对话框。
2. 项目文件是一个 __ 文件。
3. 你可以使用 __ 工具编辑 P&ID 符号。
4. 编辑工具中的 __ 选项用于将线附着到组件而不实际连接到它。
5. 编辑工具中的 __ 选项用于将一条线分成两条。
6. 创建编组工具用于编组 __。
7. 验证摘要选项板中的 __ 按钮用于对选定节点运行验证。
8. 即使在使用 PIP 标准文件时，你也可以从 PID ISO 工具选项板中放置符号。（对/错）
9. 项目管理器仅用于管理项目文件。（对/错）
10. 你可以同时激活多个项目。

练习 1

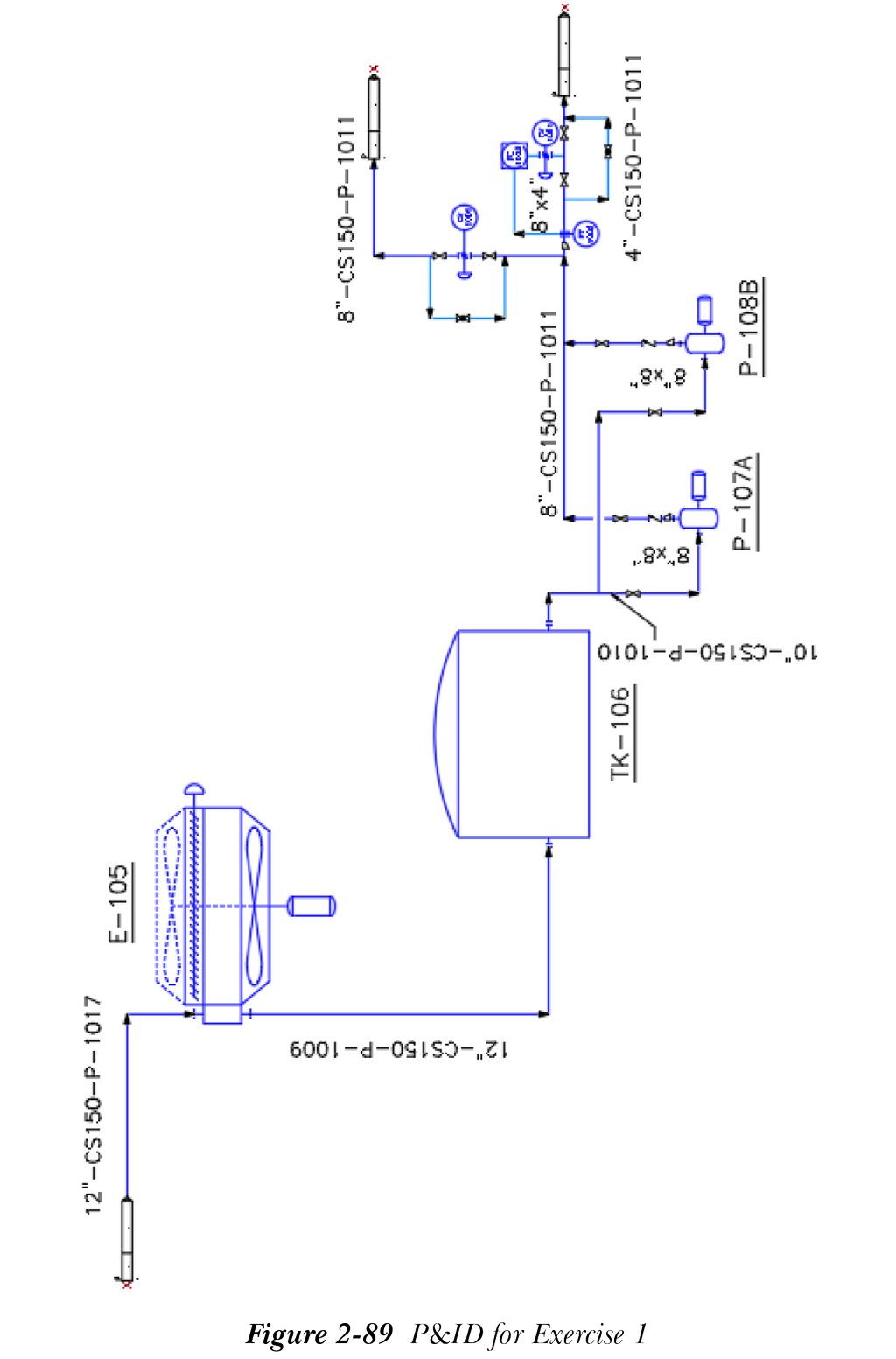

在本练习中，你将创建图 2-89 所示的 P&ID。

（预计时间：30 分钟）

自测题答案

1. 替换选项板
2. 页外连接器
3. 控制阀浏览器
4. 转换为 P&ID 对象
5. 对
6. 错
7. 对
8. 对
9. 对
10. 对
