设计 P&ID
P&ID 是工厂过程的图形表示，通过组合设计、建造和运营工厂所需的各种类型的组件、管道和仪表来创建。要设计 P&ID，您需要创建新的 P&ID 图形文件。创建新图形文件的过程已在前文说明。创建 P&ID 图形文件后，将默认显示 PID PIP 环境，参见图 2-11。

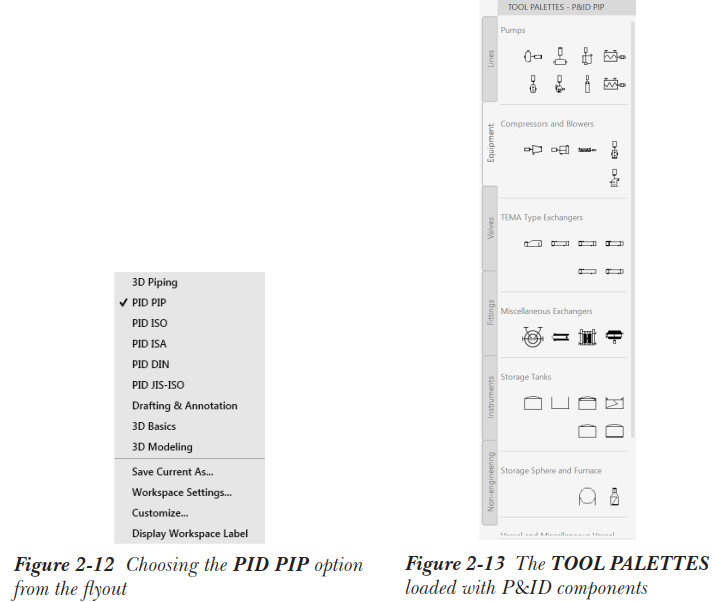

位于窗口右侧的工具选项板（TOOL PALETTES）也加载了 P&ID 组件。如果默认未显示 PID 环境，请选择状态栏右侧可用的工作空间切换（Workspace Switching）按钮；将显示一个弹出列表。从弹出列表中选择 PID PIP 选项，参见图 2-12；将显示 P&ID PIP 环境，并且工具选项板将加载 P&ID 组件，如图 2-13 所示。
向 P&ID 中添加设备

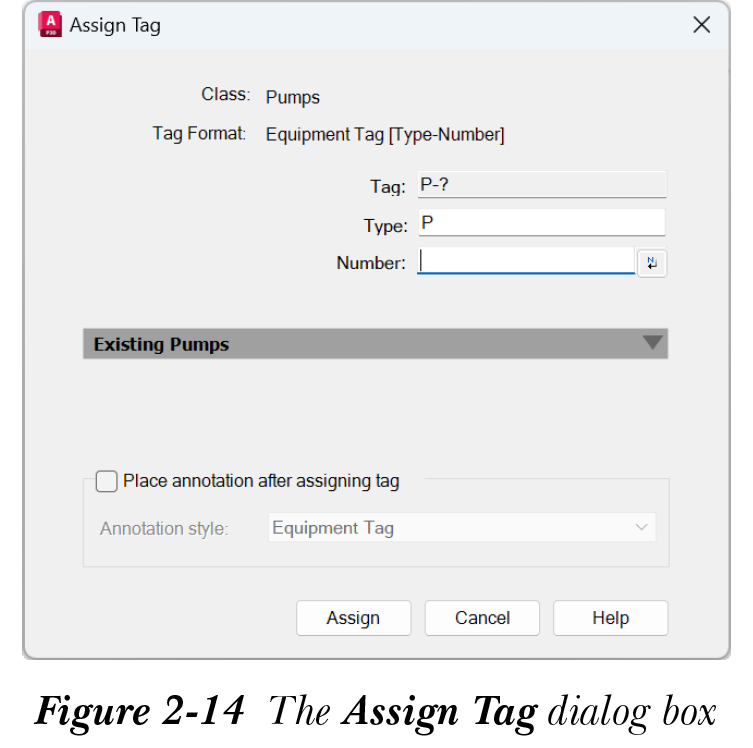

设备包括与过程工厂相关的所有组件，例如泵、换热器、压缩机、鼓风机、储罐、容器等。要在 P&ID 中放置设备，首先需要检查是否显示了工具选项板 - P&ID PIP。如果未显示，请从“视图”选项卡的“选项板”面板中选择工具选项板（Tool Palettes）按钮；工具选项板 - P&ID PIP 将显示在窗口右侧。在工具选项板 - P&ID PIP 中，选择设备（Equipment）选项卡；其中将显示各种设备的符号。从工具选项板中选择所需设备的符号；它将附着到光标上，并提示您指定插入点。在绘图区域中单击以放置符号；将显示指定位号（Assign Tag）对话框，如图 2-14 所示。
请注意，在某些设备中，在绘图区域中单击放置符号后，将提示您输入 XY 比例因子。您可以通过沿相应方向拖动光标来水平或垂直缩放设备。或者，您可以在命令行提示下输入比例因子。
在指定位号对话框中，在编号（Number）编辑框中输入数值，然后选中指定位号后放置注释（Place annotation after assigning tag）复选框。接下来，选择指定（Assign）按钮；指定位号对话框将关闭，并提示您选择注释位置。将注释放置在设备下方的适当位置。
添加管道

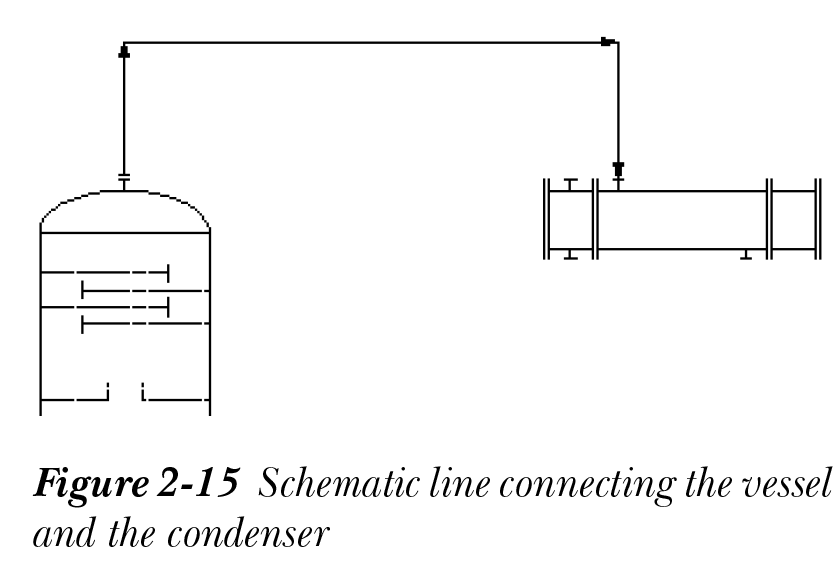

您可以从工具选项板 - P&ID PIP 的“管线”选项卡中的管道（Pipe Lines）区域选择一条管线。例如，要用主管线连接容器和冷凝器，请从工具选项板 - P&ID PIP 的“管线”选项卡中的管道区域选择主管线段（Primary Line Segment）工具；将提示您选择起点。在容器顶部选择一个点。接下来，将管线连接到冷凝器的顶部管口，如图 2-15 所示；将在容器上自动创建一个管口，并且箭头将显示流向。请注意，流向由创建管线时移动光标的方向决定。

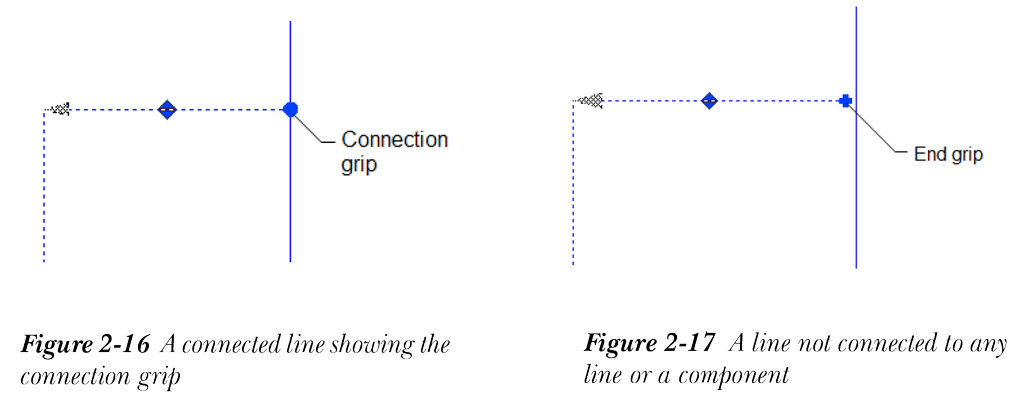

您可以轻松区分连接到组件的管线和未连接的管线。选择连接到组件的管线时，管线末端将显示一个连接夹点，如图 2-16 所示。但如果管线未连接到组件，则管线末端将显示一个端点夹点，如图 2-17 所示。
注
用管道连接两个组件后，“起点（From）”和“终点（To）”信息将自动添加到管线中。当您将光标悬停在管线上时，将显示此信息。“起点”字段显示管线起始的组件，“终点”字段指示目标组件。
为管线指定位号

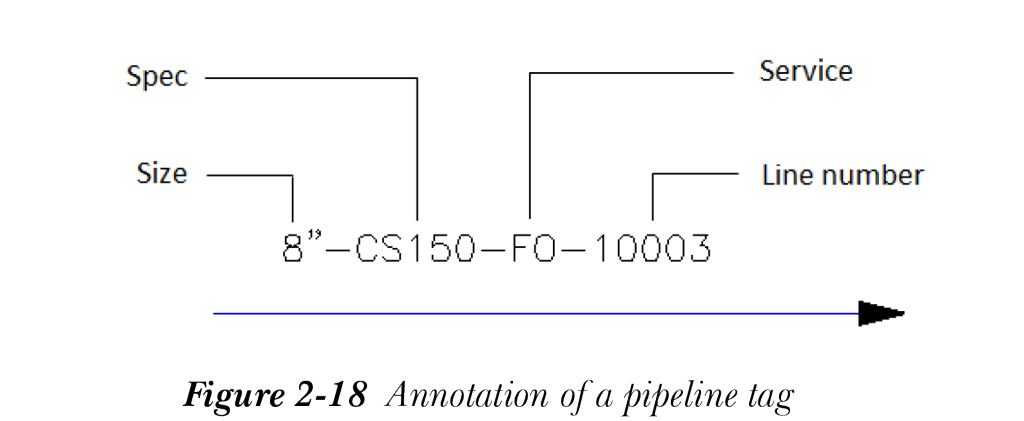

创建管线后，您需要为其指定位号。位号数据包含管道尺寸、规格、介质和管线号等信息；管线上的位号数据表示参见图 2-18。要为管线指定位号，请从“常用”选项卡的“P&ID”面板中选择指定位号（Assign Tag）工具，然后选择一条管线。接下来，按 ENTER 键；将显示指定位号对话框。在相应的编辑框中输入数据，然后选择指定（Assign）按钮；位号数据将指定给该管线。此外，您可以从指定位号对话框中选择指定位号后放置注释复选框，以便将注释放置在管线附近。
为管线指定自定义介质类别
如前所述，创建管线后，您需要为其指定位号。默认情况下，您可以为管线指定管道尺寸、规格、介质和管线号。在为管线指定介质类别时，所需的介质类别可能不在指定位号对话框的 Pipe Line Group.Service 下拉列表中。您可以使用项目设置（Project Setup）对话框将所需的介质类别添加到 Pipe Line Group.Service 下拉列表中。假设您需要将 Sludge Line 介质添加到列表中。添加 Sludge Line 介质的过程如下所述。
从“常用”选项卡中“项目”面板的项目管理器下拉列表中选择项目设置（Project Setup）工具；将显示项目设置对话框。在此对话框中，展开 P&ID DWG 设置（P&ID DWG Settings）节点。接下来，展开 P&ID 类定义（P&ID Class Definitions）子节点，然后选择非工程项（Non Engineering Items）下可用的管道组（Pipe Line Group）选项；相应的选项将显示在对话框的特性（Properties）区域中，参见图 2-18(a)。
在特性区域中，选择特性名称（Property Name）列下可用的介质（Service）选项。接下来，选择特性区域右侧可用的编辑（Edit）按钮；将显示选择列表特性（Selection List Property）对话框，参见图 2-18(b)。
在此对话框中，默认选择了介质（Services）选项，参见图 2-18(b)。现在，选择添加行（Add Row）按钮；将显示添加行对话框。在对话框的值（Value）编辑框中输入 SL，在描述（Description）编辑框中输入 Sludge Line，参见图 2-18(c)，然后选择确定按钮；新值 SL 和 Sludge Line 将添加到选择列表特性对话框的值和描述列中，参见图 2-18(d)，然后选择确定按钮。
接下来，选择应用（Apply），然后选择确定按钮退出项目设置对话框；新的介质类别 SL - Sludge Line 将添加到指定位号对话框的 Pipe Line Group.Service 下拉列表中。
创建自定义管道段并将其添加到工具选项板

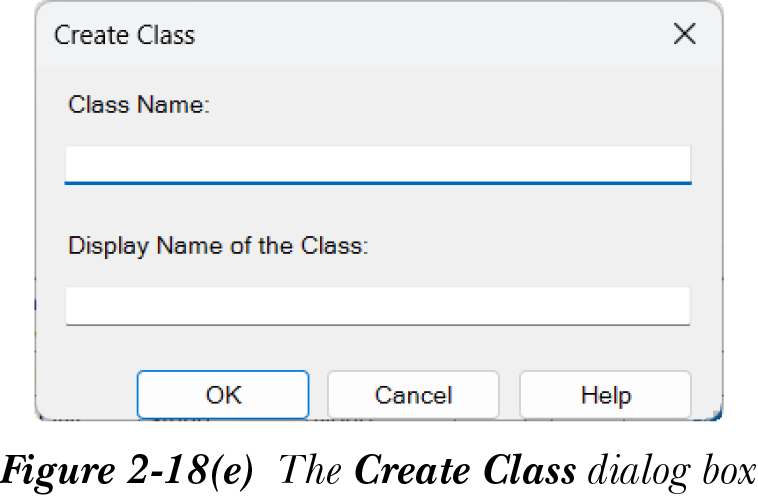

您可以创建自定义管道段并将其添加到工具选项板。为此，请在工具选项板中选择“管线”选项卡。接下来，调用项目设置对话框。在此对话框中，展开 P&ID DWG 设置节点。接下来，展开 P&ID 类定义 > 工程项（Engineering Items）> 管线（Lines）> 管道段（Pipe Line Segments）子节点。接下来，单击管道段子节点并右键单击它；将显示一个快捷菜单。从快捷菜单中选择新建（New）选项；将显示创建类（Create Class）对话框，参见图 2-18(e)。

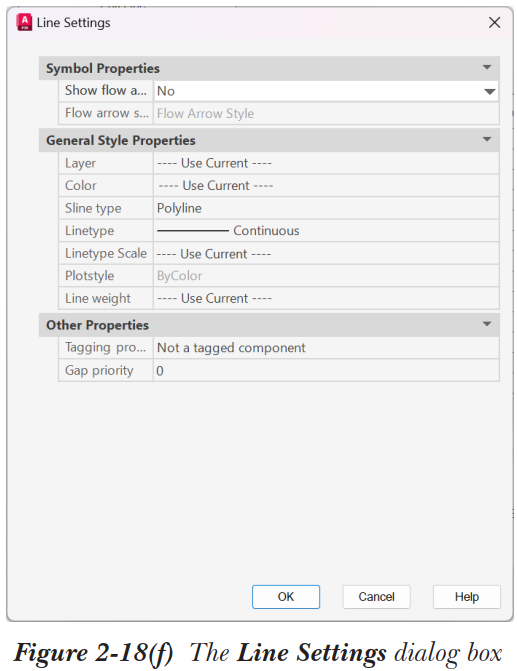

在类名（Class Name）编辑框中输入 Sludgeline，在类的显示名称（Display Name of the Class）编辑框中输入 Sludge Line。选择确定按钮；Sludge Line 将添加并在管道段子节点下高亮显示。接下来，选择项目设置对话框管线区域中可用的编辑管线（Edit Line）按钮；将显示管线设置（Line Settings）对话框，参见图 2-18(f)。
从显示流向箭头（Show flow arrows）下拉列表中选择是（Yes）选项。接下来，从相应的下拉列表中指定图层、线型、颜色、线宽、标记提示、间隙优先级值等。选择确定按钮退出对话框。接下来，从项目设置对话框的管线区域中选择添加到工具选项板（Add to Tool Palette）按钮；将出现创建工具（Create Tool）消息框。从消息框中选择确定按钮；SludgeLine 将添加到工具选项板的“管线”选项卡中。接下来，选择应用，然后选择确定按钮退出项目设置对话框。
向管道段添加自定义位号
如前所述，创建管线后，您需要为其指定位号。默认情况下，您可以为管线指定管道尺寸、规格、介质和管线号。在某些情况下，您可能希望为管道段指定其他位号特性，例如区域编号、管道材料、坡度等。

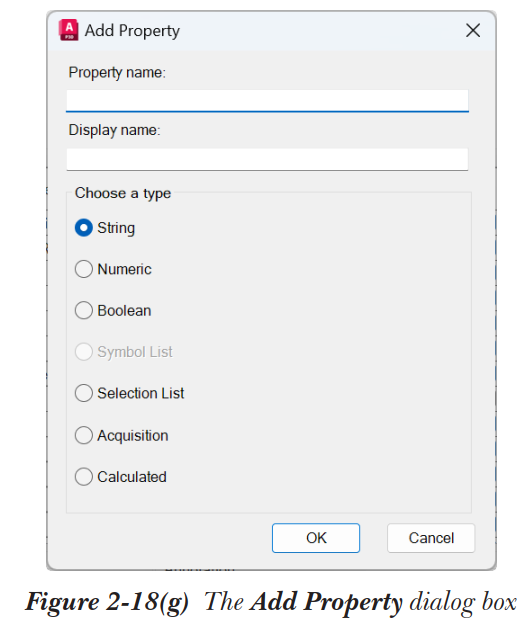

让我们将尺寸、区域编号、管道材料和坡度指定给工具选项板中“管线”选项卡的管道区域中可用的主管线段。为此，请调用项目设置对话框。展开节点 P&ID DWG 设置 > P&ID 类定义 > 工程项 > 管线 > 管道段。接下来，选择主管线段（Primary Line Segment）选项；它将被高亮显示，并且相应的选项将显示在对话框的特性区域中。单击此区域中的添加（Add）按钮；将显示添加特性（Add Property）对话框，参见图 2-18(g)。
在特性名称（Property name）编辑框中输入 Zone_Number，然后单击确定按钮；该特性将添加到特性区域。同样地，将材料和坡度特性添加到特性区域。
从对话框的位号格式（Tag format）区域中选择新建（New）按钮；将显示位号格式设置（Tag Format Setup）对话框，参见图 2-18(h)。
在格式名称（Format Name）编辑框中输入 Pipeline Tag[Size- Zone Number- Material- Slope]，在子部件数量（Number of Subparts）编辑框中输入 4；位号格式对话框将被修改，参见图 2-18(i)。

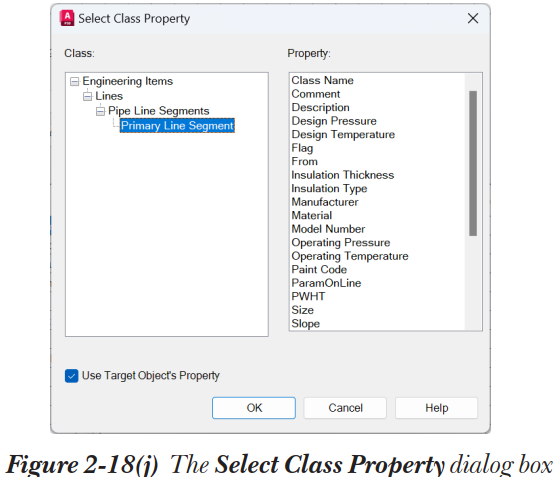

单击选择类特性（Select Class Properties）按钮，即第一行中的第一个按钮；将显示选择类特性（Select Class Property）对话框，参见图 2-18(j)。

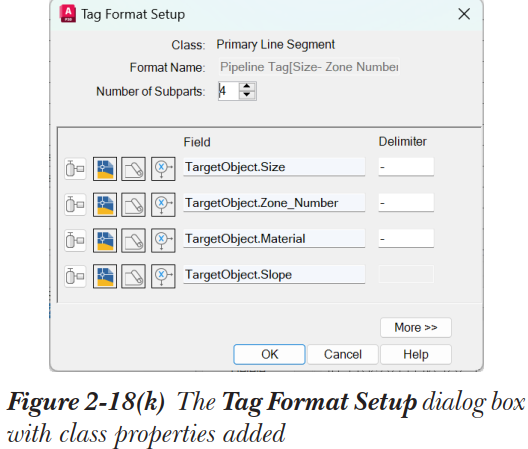

从特性（Property）列表框中选择尺寸（Size）选项，然后选择确定按钮。同样地，将 Zone_Number、Material 和 Slope 添加到“位号格式设置”对话框的其余行中，参见图 2-18(k)。
选择确定按钮退出位号格式设置对话框。接下来，向下滚动到特性区域的 TagFormatName 行，然后从默认值（Default Value）列的下拉列表中选择 Pipeline Tag[Size- Zone Number- Material- Slope] 选项。接下来，选择应用，然后选择确定按钮退出项目设置对话框；新创建的位号格式将指定给主管线段。

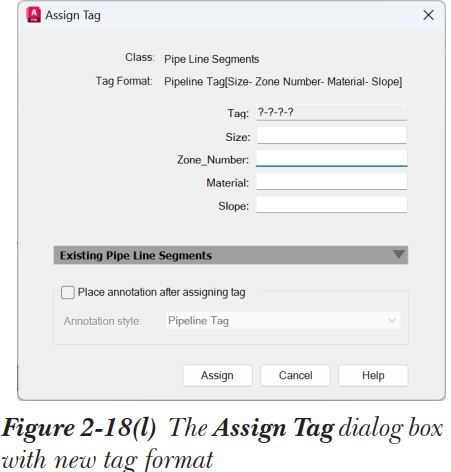

现在，创建一个主管线段，然后选择指定位号工具为其指定位号；将显示指定位号对话框，其中列出了新的类特性，参见图 2-18(l)。
添加阀门

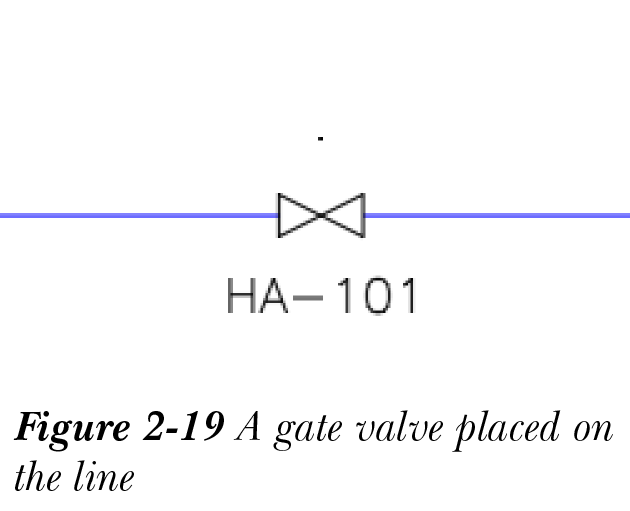

工具选项板 - P&ID PIP 中的“阀门”选项卡包含一组阀门符号。您可以向示意性管线中添加任何类型的阀门。例如，要在示意性管线上放置闸阀，您需要从工具选项板 - P&ID PIP 中选择“阀门”选项卡，然后从阀门区域中选择闸阀（Gate Valve）工具；阀门符号将附着到光标上，并提示您选择插入点。在管线上选择插入点；阀门将放置在指定点上，如图 2-19 所示。
添加仪表和仪表管线

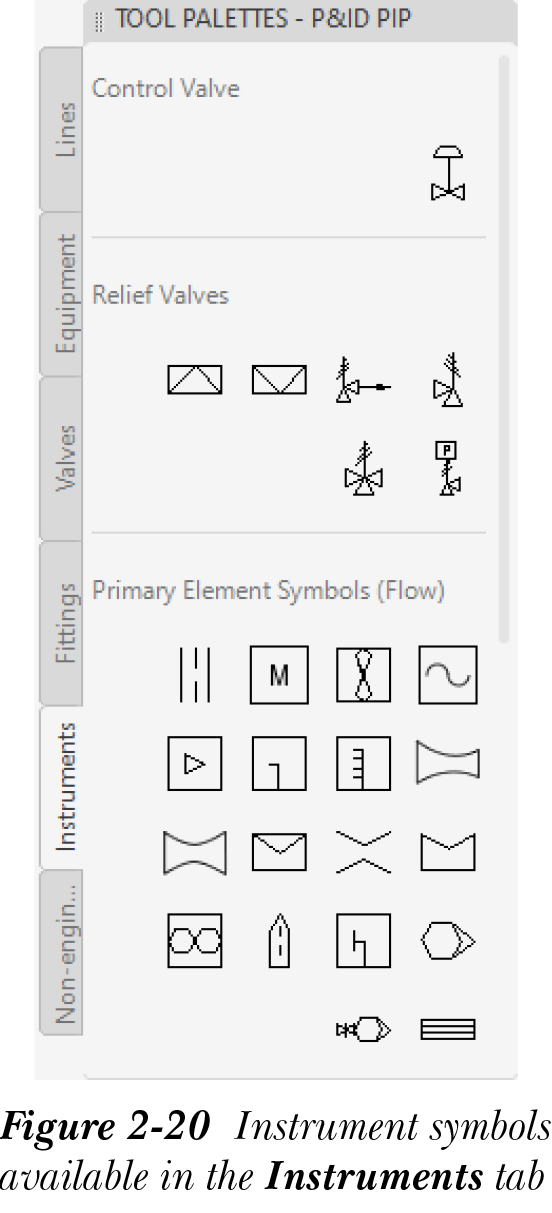

仪表在维护工厂安全和简化流程方面发挥着重要作用。工具选项板 - P&ID PIP 中的“仪表”选项卡包含控制阀、泄压阀、一次元件符号（流量）、通用仪表和杂项仪表符号区域。图 2-20 显示了“仪表”选项卡中可用的各种仪表符号。
例如，要添加控制阀，请从“仪表”选项卡中选择控制阀（Control Valve）工具；如果您是第一次添加控制阀，将显示控制阀浏览器（Control Valve Browser）对话框。从选择控制阀阀体（Select Control Valve Body）树视图中选择所需的阀体。接下来，从选择控制阀执行器（Select Control Valve Actuator）树视图中选择执行器类型，参见图 2-21，然后选择确定按钮；对话框将关闭，并提示您选择插入点。在管线上选择插入点；控制阀将添加，并提示您选择注释位置。
注
如果未显示控制阀浏览器对话框，请从命令行栏中选择更改阀体或执行器（Change body or actuator）选项以更改阀体的执行器。
移动光标并单击以定位注释；将显示指定位号对话框。在区域（Area）、类型（Type）和回路编号（Loop Number）编辑框中输入值，并清除指定位号后放置注释复选框（如果默认已选中）。接下来，从指定位号对话框中选择指定（Assign）按钮；注释气泡将放置在指定位置。

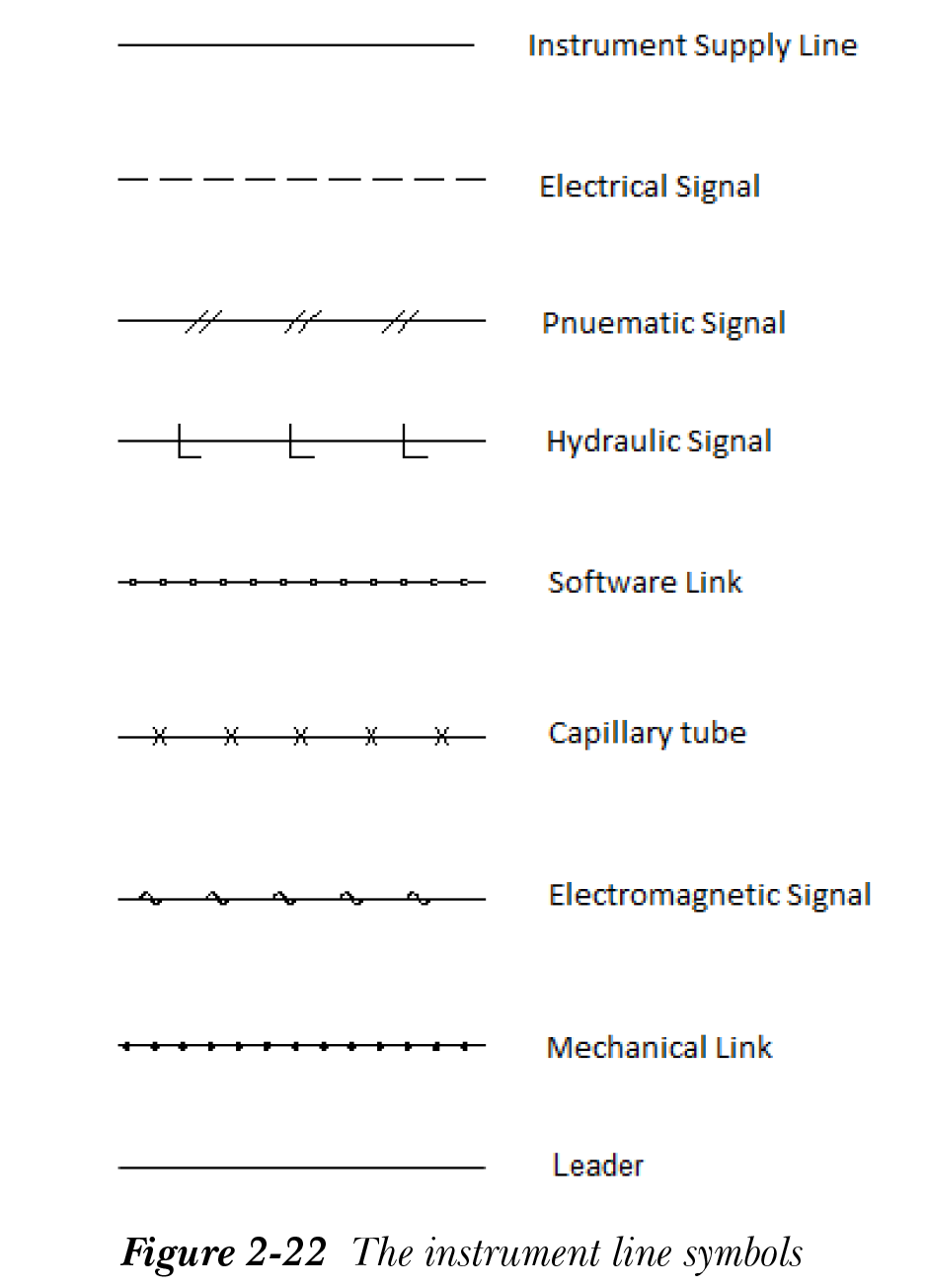

添加控制阀后，您需要添加连接仪表和工艺管线的信号线。图 2-22 显示了 P&ID 中使用的各种仪表管线。例如，要添加电气信号，请从“管线”选项卡的仪表管线（Instrument Lines）区域中选择电气信号（Electric Signal）管线；将提示您选择起点。在工艺管线上选择点；将提示您选择下一个点。移动光标并将管线连接到控制阀。
接下来，您需要在信号线上放置控制仪表。例如，要添加温度控制器，请从工具选项板中“仪表”选项卡的通用仪表区域选择现场离散仪表（Field Descrete Instrument）工具；将提示您指定插入点。在连接控制阀的信号线上选择一个点；仪表将放置，并显示指定位号对话框。

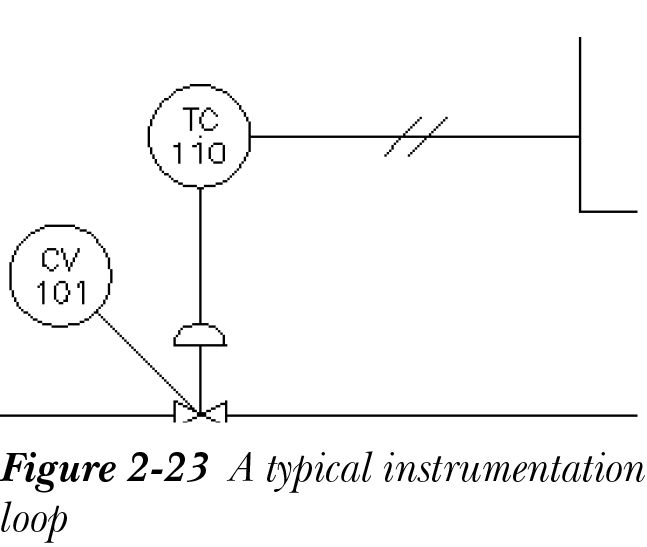

在指定位号对话框中，在区域和回路编号编辑框中输入适当的值。接下来，从类型（Type）下拉列表中选择 TC - TEMPERATURE CONTROLLER 选项，然后选择指定（Assign）按钮关闭对话框。图 2-23 显示了一个典型的仪表回路。
添加管件
管件用于连接具有不同尺寸或形状的管道，也用于调节或测量流量。您可以从工具选项板 - P&ID PIP 中的“管件”选项卡向 P&ID 图形中添加管件。此选项卡包含管道管件、管道特殊件和管口的符号。例如，要添加同心异径管，请从“管件”选项卡的管道管件（Piping Fittings）区域中选择同心异径管（Concentric Reducer）工具；将提示您指定插入点。在管线上选择一个点；异径管将放置在指定位置。
添加页外连接符

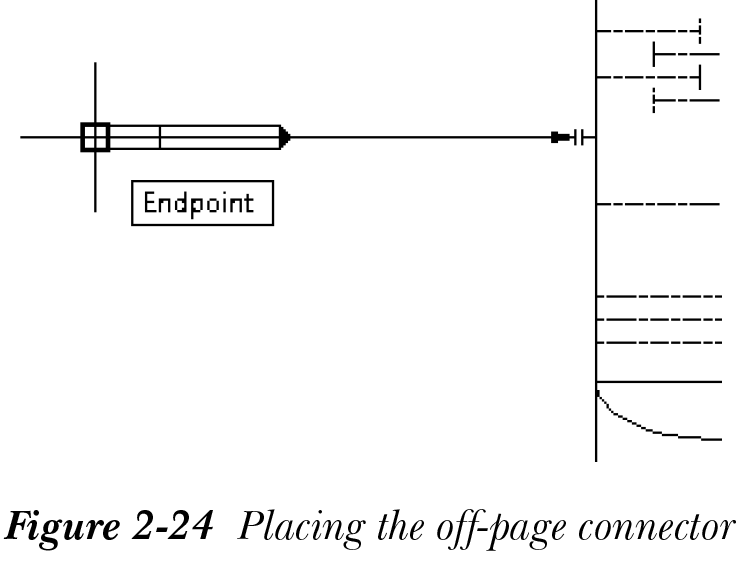

页外连接符用于指示工艺管线从一张图纸延续到另一张图纸。要添加页外连接符，请从工具选项板 - P&ID PIP 的“非工程”选项卡中的页外连接符和接入符号（Off Page Connectors and Tie-In Symbol）区域选择页外连接符（Off Page Connector）工具；将提示您指定插入点。选择管线的端点，如图 2-24 所示；页外连接符将放置在指定位置。
连接页外连接符
要连接两个页外连接符，请选择其中任意一个页外连接符；其上将显示一个加号符号，参见图 2-25。选择加号符号；连接到（Connect To）选项将显示在光标附近。选择连接到选项，参见图 2-26；将显示创建连接（Create Connection）对话框，如图 2-27 所示。
在此对话框中，从项目图形（Project drawings）区域选择要连接页外连接符的图形。接下来，从选择要连接的页外连接符（Select Offpage Connector to Connect to）表格中选择要连接的页外连接符。从创建连接对话框中选择确定按钮；页外连接符将被连接。
