放置等轴测消息和注释

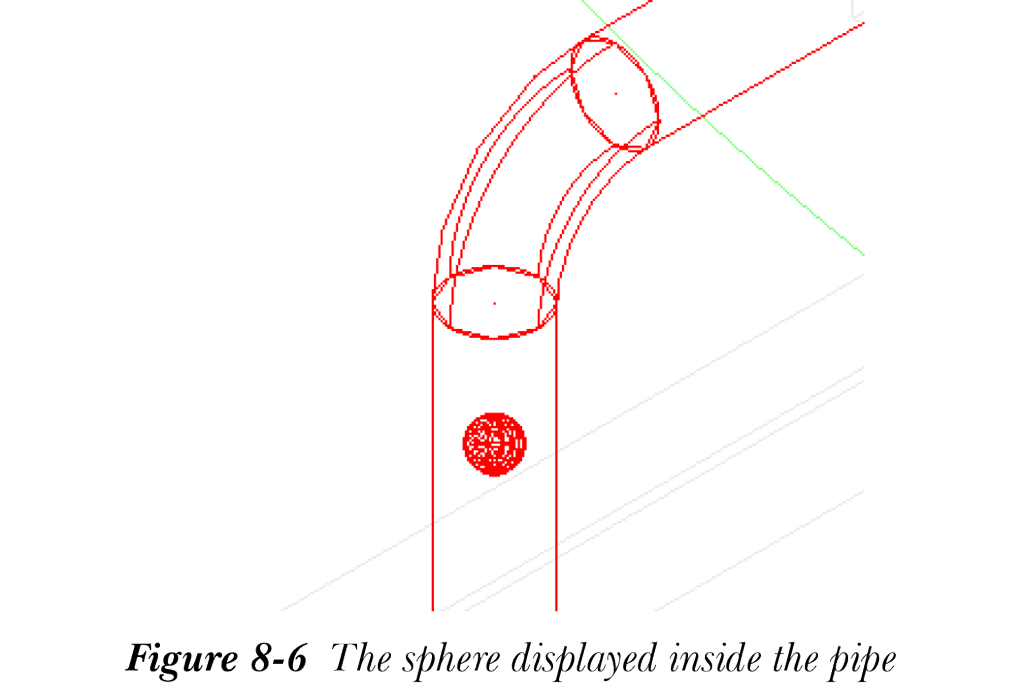

在 AutoCAD Plant 3D 中，您可以使用“等轴测消息”工具在 3D 模型中放置附加信息（等轴测消息）。该信息将显示在等轴测图中。此外，3D 模型中将显示一个球体符号。要创建等轴测消息，请从“等轴测图”选项卡的“等轴测注释”面板中选择“等轴测消息”工具；将显示“创建等轴测消息”对话框，如图 8-5 所示。请注意，仅当您处于显示 3D 模型的工作空间时，才会显示此对话框。在此对话框中，从“将消息包围在”下拉列表中选择消息包围方式；选定的消息包围方式将显示在预览区域中。接下来，在“消息”编辑框中输入文本。如果您想放置用于定位消息的尺寸，可以选中“绘制到消息的尺寸”复选框。接下来，选择“确定”按钮；对话框将关闭，系统将提示您在管道或管件上选择插入点。选择插入点后，管道内部将添加一个球体，如图 8-6 所示。您需要切换到线框视图才能查看此球体。
您可以在 3D 模型中放置注释项，例如楼板符号、流向箭头、保温符号、位置点、起点和断点。这些项将显示在等轴测图中。要放置注释项，请从“等轴测图”选项卡的“等轴测注释”面板中选择它；系统将提示您在管道或管件上指定插入点。指定插入点后，管道内部将显示一个球体。但是，如果您要放置流向箭头符号，则需要指定插入点，然后从命令提示中选择“接受”或“反向”选项。
