创建自定义设备
要创建自定义设备，请调用“创建设备”对话框并按照以下步骤操作。
- 从“设备”下拉列表中选择所需的设备；将显示一个级联菜单。
- 从菜单中选择“新建卧式”或“新建立式”设备类型。

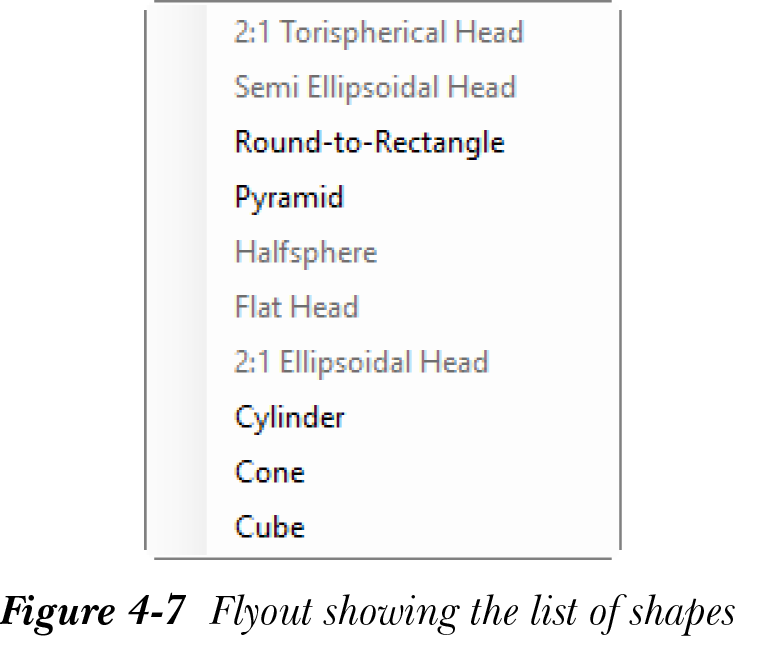

- 选择“形状”区域底部的“添加形状”按钮；将显示一个带有形状列表的弹出菜单，如图 4-7 所示。
- 从此弹出菜单中的可用选项中选择所需的形状；所选形状将添加到“形状”区域下。
- 同样，添加其他形状，并使用向上箭头和向下箭头按钮以系统的方式排列它们。请注意，形状应具有确定的形态，并且应相互兼容。
- 使用“尺寸”区域中的选项修改形状的尺寸。此外，在“常规”区域的相应字段中指定位号并添加描述和标高。
- 选择“创建”按钮并将模型放置在绘图区域中。

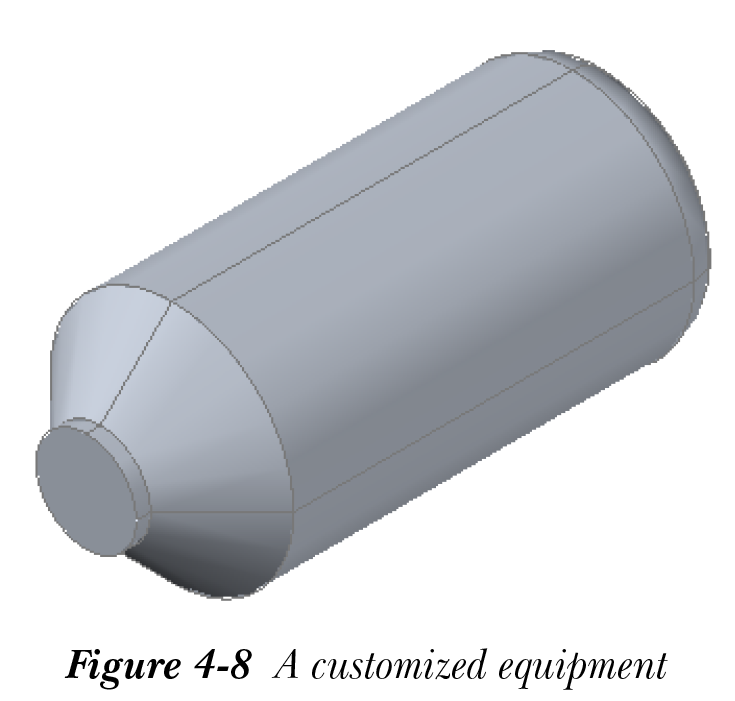

- 使用罗盘工具设置模型的方向。图 4-8 显示了创建的自定义设备。
