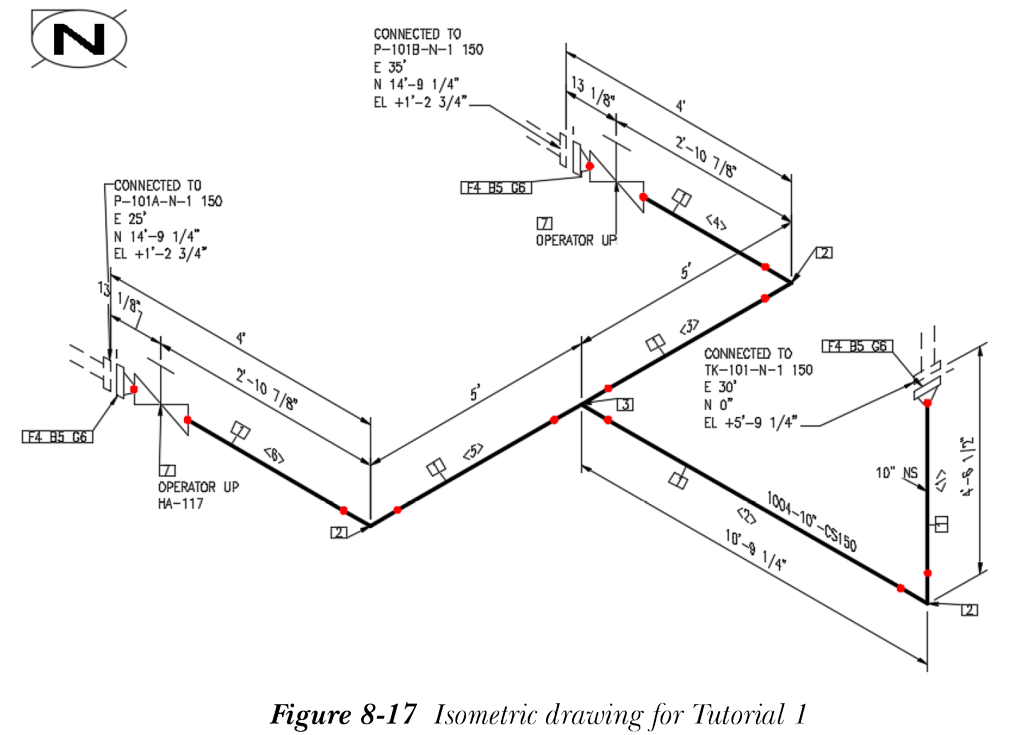

在本教程中，您将创建 CADCIM 项目中管线号 1004 的等轴测图，如图 8-17 所示。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 打开 3D 模型文件。

b. 检查要为其创建等轴测图的管道的管线号。

c. 创建等轴测图。

d. 锁定管道。

打开文件

1. 启动 AutoCAD Plant 3D，并从项目管理器中打开 CADCIM 项目的 Piping Model.dwg 文件。

检查管线号

接下来，您需要创建连接泵的管道的等轴测图。为此，您需要检查管道的管线号。

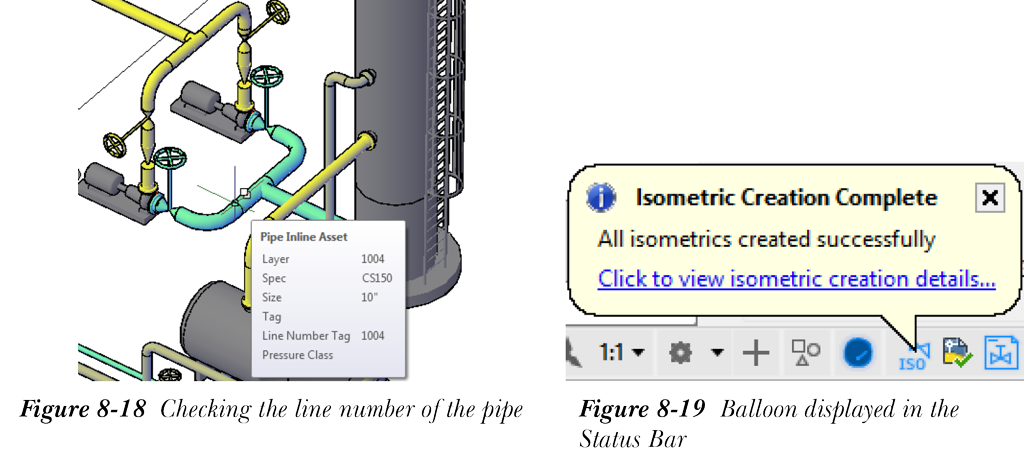

1. 放大连接到立式容器的泵，将光标悬停在连接泵入口管口的管道上，参见图 8-18；将显示管道的管线号。

创建等轴测图

1. 从“等轴测图”选项卡的“等轴测图创建”面板中选择“生产等轴测图”工具；将显示“创建生产等轴测图”对话框。
2. 在此对话框中，选中“管线号”列表框中管线号 1004 旁边的复选框。
3. 从“输出设置”区域中的“等轴测样式”下拉列表中选择 Final_ANSI-B 选项，然后选择“创建”按钮；等轴测图创建开始。创建图形后，状态栏右端将显示一个气泡，如图 8-19 所示。

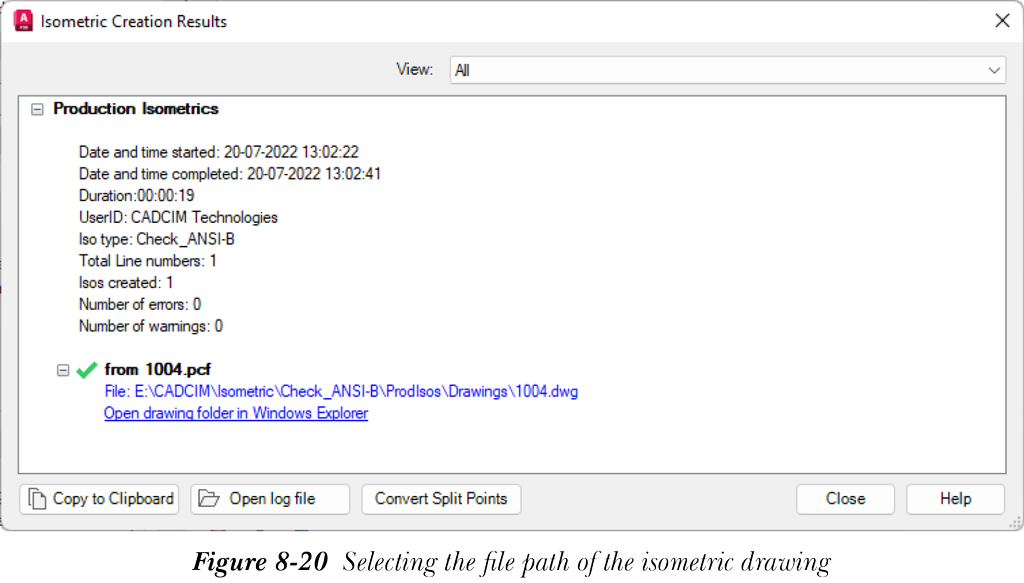

4. 单击气泡中显示的“单击以查看等轴测图创建详细信息”链接；将显示“等轴测图创建结果”对话框，如图 8-20 所示。

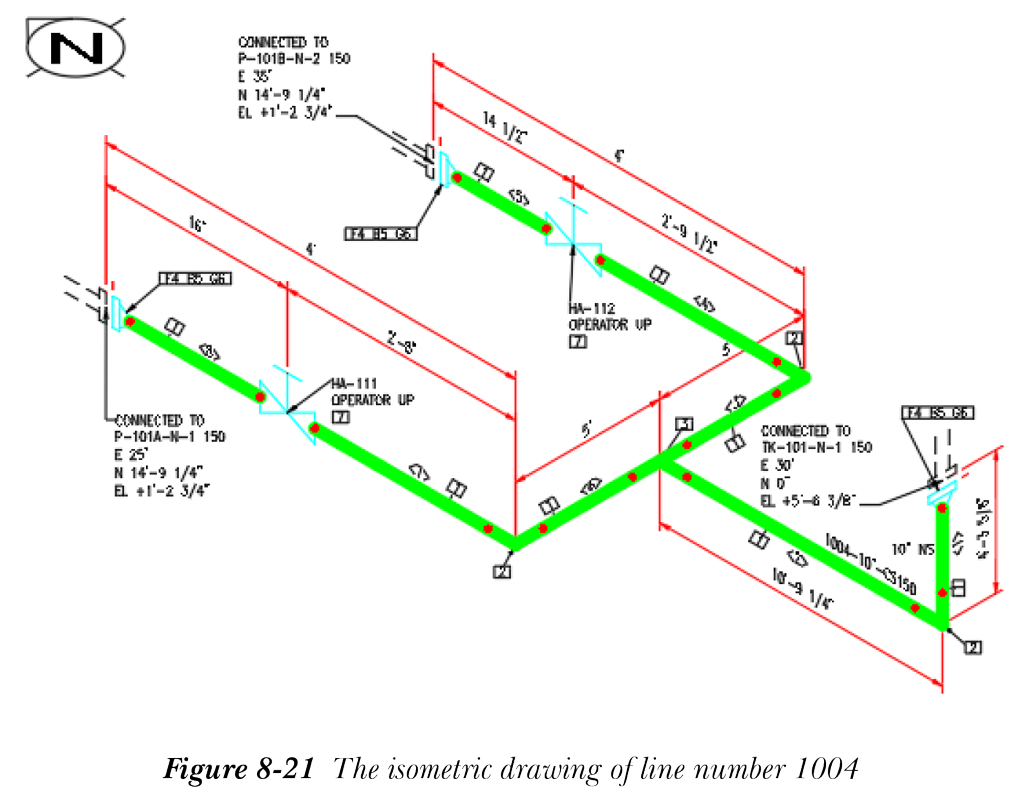

5. 在此对话框中，单击等轴测图的文件路径，参见图 8-20；将显示等轴测图，如图 8-21 所示。

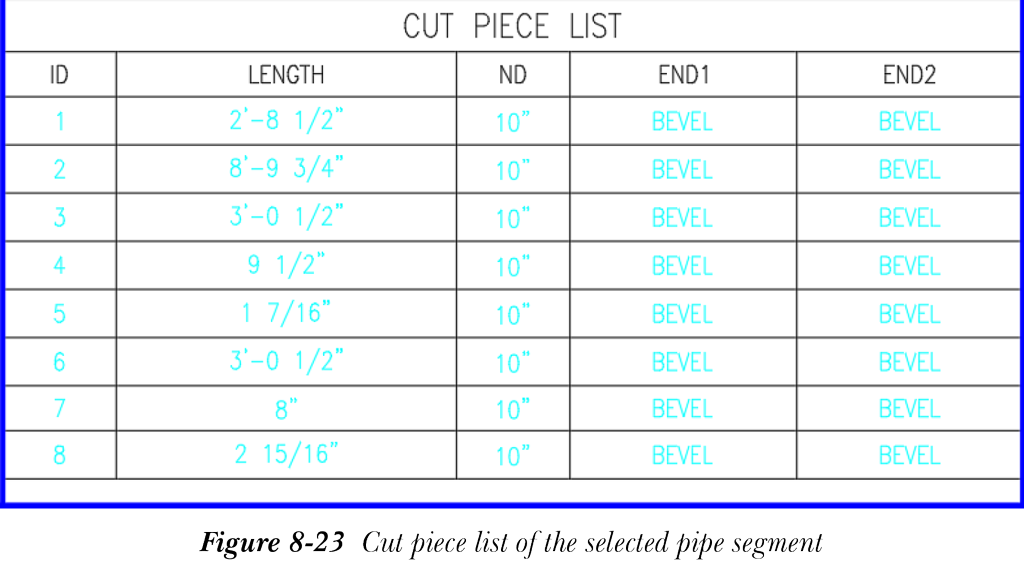

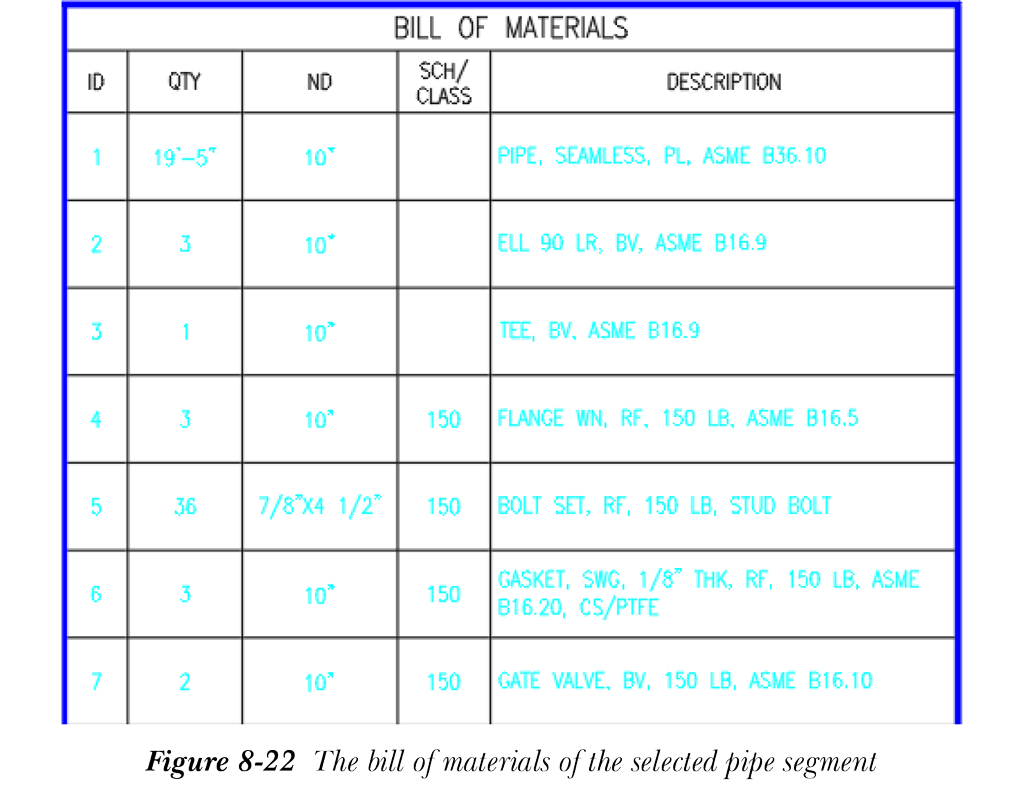

此外，还将显示材料清单和切割件列表，参见图 8-22 和图 8-23。请注意，图形中的焊缝符号显示为点。

锁定管线

1. 从项目管理器中选择“等轴测 DWG”选项卡；将显示“等轴测图”节点。
2. 展开“等轴测图”节点，然后展开 Final ANSI-B 子节点；将显示管线号。

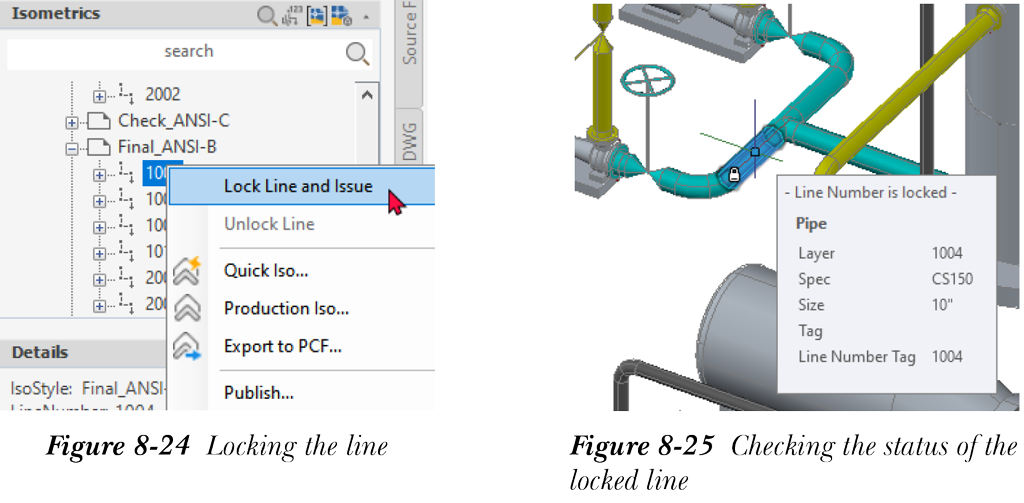

3. 右键单击 1004 管线号，并从显示的快捷菜单中选择“锁定管线并发布”选项，如图 8-24 所示；该管线将被锁定，您无法对等轴测图进行更改，参见图 8-25。

4. 保存并关闭 3D 模型和等轴测图文件。
