向转换的设备添加管口

向转换的设备添加管口

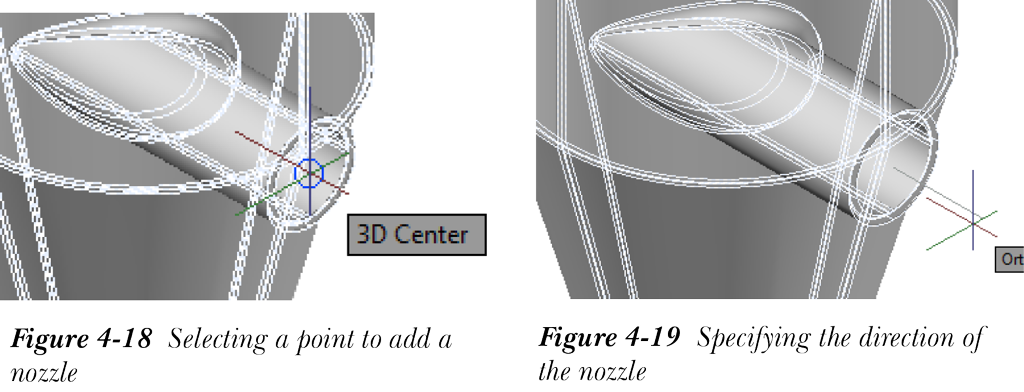

将实体模型转换为设备后，您可以向其添加管口。为此，请选择设备；将在其上显示管口夹点。单击管口夹点；将提示您指定管口的中心。要指定管口的中心，请捕捉到要添加管口的位置，然后选择一个点，参见图 4-18。这样做后，一条橡皮筋线将附着到光标上。此外，将提示您通过选择第二个点来指定方向，参见图 4-19。指定第二个点；将显示用于添加或修改管口的对话框。使用此对话框“更改类型”选项卡中可用的选项指定管口类型，然后关闭对话框。
