创建生产等轴测图

创建生产等轴测图

要创建生产等轴测图，请从“等轴测图”选项卡的“等轴测图创建”面板中选择“生产等轴测图”工具；将显示“创建生产等轴测图”对话框。此对话框中的选项与“创建快速等轴测图”对话框中的选项相同。

在“创建生产等轴测图”对话框中，从“显示管线”区域中的“管线号”列表框中选择管线。接下来，从“输出设置”区域中的“等轴测样式”下拉列表中选择等轴测样式。如果您想从等轴测图创建设计 Web 格式（DWF）文件，还可以选中“创建 DWF”复选框。如果您想用新文件覆盖现有文件，请选中“如果存在则覆盖”复选框。您还可以通过选择“高级”按钮来指定高级设置。指定所有设置后，选择“创建”按钮；生产等轴测图将被创建，并在状态栏显示一条消息，参见图 8-3。

查看等轴测结果

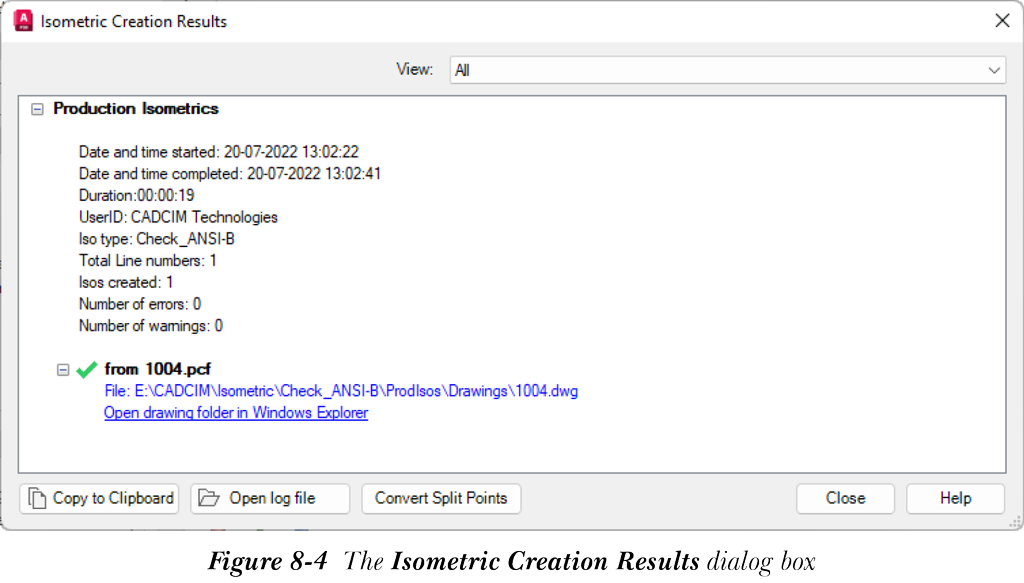

要查看等轴测结果，请双击位于状态栏中的等轴测图标；将显示“等轴测图创建结果”对话框，如图 8-4 所示。要打开等轴测文件，请单击对话框中显示的文件路径，参见图 8-4；等轴测文件将被打开。
