选择规格

选择规格

在开始布置管道之前，您需要选择管道规格。它定义了将在 3D 管道模型中使用的管道、阀门、管件和其他管道组件的规格。您可以使用规格文件选择具有特定材料标准、压力等级、管道壁厚系列等的管道。除了管道规格外，管道规格还为您提供有关所用接头类型、管件和紧固件的信息。您还可以从规格中选择阀门和阀门执行器。

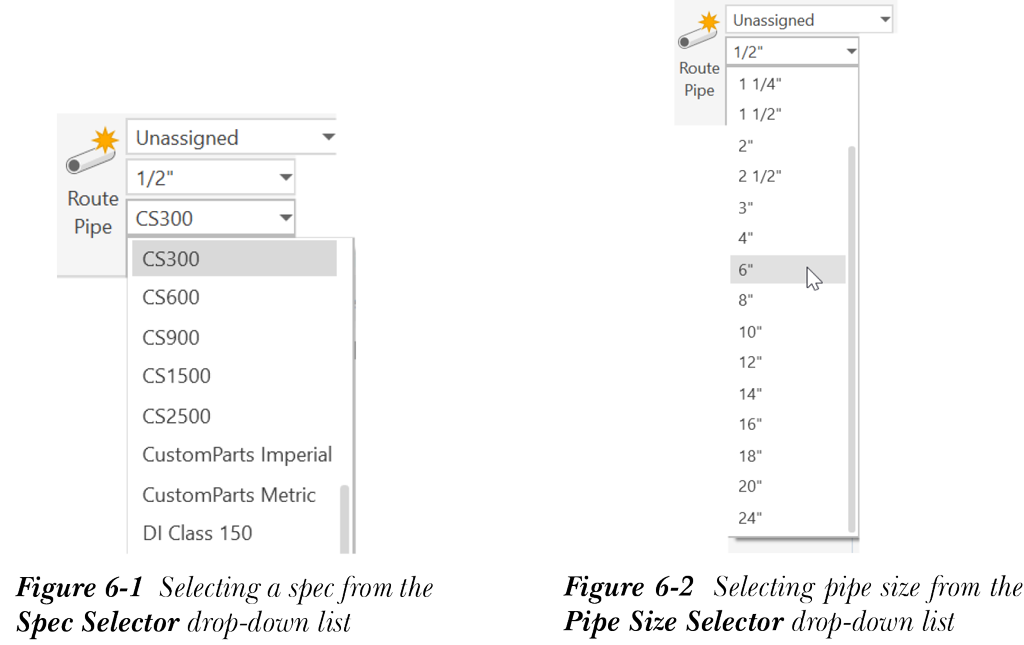

“主页”选项卡的“零件插入”面板中提供的“规格选择器”下拉列表中包含各种规格，请参见图 6-1。从“规格选择器”下拉列表中选择一个规格；所选规格中可用的各种组件将显示在绘图窗口右侧的“工具选项板”中。您可以从此“工具选项板”中选择管道或管道组件。

选择规格后，您需要从“零件插入”面板中提供的“管径选择器”下拉列表中选择管径，请参见图 6-2。
